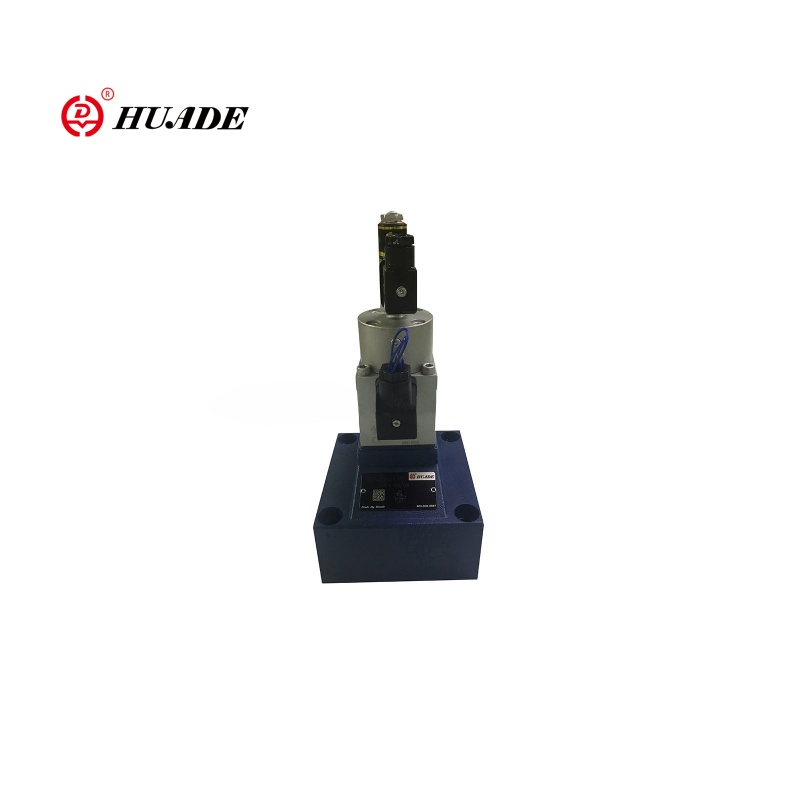

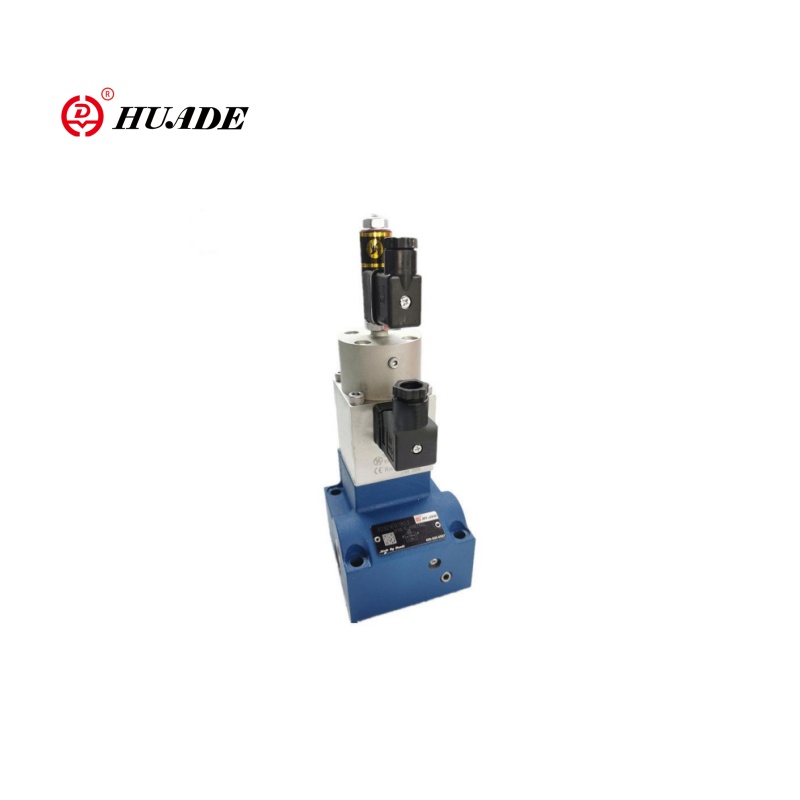

Válvula de controle de fluxo proporcional 2Fre10

A válvula de controle de fluxo proporcional bidirecional 2FRE10 é uma válvula de controle de fluxo para sistemas hidráulicos com uma função de regulação proporcional. A válvula 2Fre10 é adequada para cenários em que a velocidade dos atuadores (como cilindros ou motores hidráulicos) precisa ser controlada com precisão. A válvula de fluxo proporcional 2Fre10 ajusta continuamente a abertura da válvula, inserindo sinais elétricos (como 0 ~ 10V ou 4 ~ 20MA) para obter alteração de vazão de ritmo escasso. É fácil de instalar e é frequentemente usado em combinação com outras válvulas de pressão (como compensadores de pressão) para melhorar a estabilidade do sistema.

Parâmetro do produto da válvula de controle de fluxo proporcional 2Fre10

Hidráulico
Pressão operacional (MPA)	31.5
Diferencial de pressão mínima (MPA)	Tamanho 10	Tamanho 16
	0,3 ~ 0,8	0,6 ~ 1
Fluido de pressão	Óleo mineral (para vedação NBR), éster de fosfato (para selo FPM)
Faixa de viscosidade (mm2/s)	2,8 a 380
Faixa de temperatura do fluido de pressão (℃)	-20 a +70
Histerese (%)	＜ ± 1qmax
Repetibilidade (%)	＜ 1 QMAX
Spread de amostra (%)	＜ ± 2
Instalação	opcional
Peso (kg)	6	8.3
Elétrica
Tipo de tensão	DC 24V
Resistência da bobina do solenóide (ω)	Valor frio em 20 ℃ 10, valor quente máximo 13.9
Máx. Poder (VA)	50
Indutividade (MH)	6 a 8
Frequência do oscilador (KHz)	2.5
VT-5010S30 Demanda de isolamento IP65	IP65

Características:Recurso do produto e aplicação da válvula de controle de fluxo proporcional 2FRE10

▶ Válvula com um compensador de pressão para controle compensado por pressão de um fluxo

▶ Atuação por meio de um solenóide proporcional

▶ com feedback da posição elétrica do orifício de controle

▶ A bobina do transdutor de posição pode ser movida axialmente, facilitando o ajuste do ponto zero do orifício de controle, sem precisar tocar a eletrônica (hidráulica elétrica)

▶ Variação mínima da amostra da válvula e amplificador elétrico VT 5004 (ordem separada)

Aplicativo:

A válvula de controle de fluxo proporcional de duas vias 2FRE10 é amplamente utilizada em sistemas hidráulicos industriais e máquinas de engenharia. A válvula 2FRE10 ajusta a velocidade de cilindros ou motores hidráulicos em escavadeiras, guindastes, empilhadeiras e outros equipamentos para obter movimentos suaves e eficiência otimizada.

Função e seção da válvula de controle de fluxo proporcional 2Fre10

As válvulas de controle de fluxo proporcionais do tipo 2fre têm uma função bidirecional. Eles podem, a partir de um valor de comando elétrico aplicado, regular um fluxo que é pressão e em grande medida compensado a temperatura.

Eles basicamente compreendem o alojamento (1), solenóide proporcional com transdutor de posição indutiva (2), medindo orifício (3), compensador de pressão (4), limitador de AVC (5), bem como uma válvula de retenção opcional (6).

A configuração do fluxo é determinada (0 BIS 100 %) no potenciômetro do valor do comando. O valor do comando aplicado, causas através do amplificador, bem como do solenóide proporcional, o ajuste do orifício de medição (3). A posição do orifício de medição (3) é obtida pelo transdutor de posição. Quaisquer desvios do valor do comando são compensados ​​pelo controle de feedback da posição.

O compensador de pressão (4) mantém a queda de pressão no orifício de medição (3) em um valor constante. O fluxo é, portanto, compensado por pressão.

A pequena deriva de temperatura é alcançada devido ao projeto do orifício de medição. Em um valor de comando de 0 %, o orifício de medição está fechado.

No caso de uma perda de energia ou uma quebra de cabo no transdutor de posição, o orifício de medição fecha. De um valor de comando de 0 %, é possível um início de salto. Através de duas rampas dentro do amplificador elétrico, é possível atrasar a abertura e o fechamento do orifício de medição.

Através da válvula de retenção (6) o fluxo livre é possível de B a A.

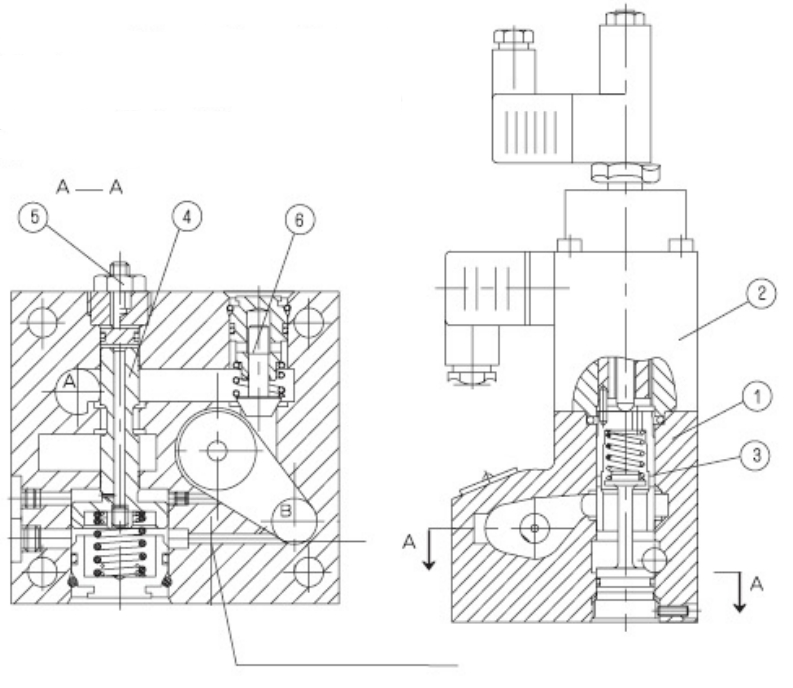

Strcture de Válvula de controle de fluxo proporcional 2Fre10

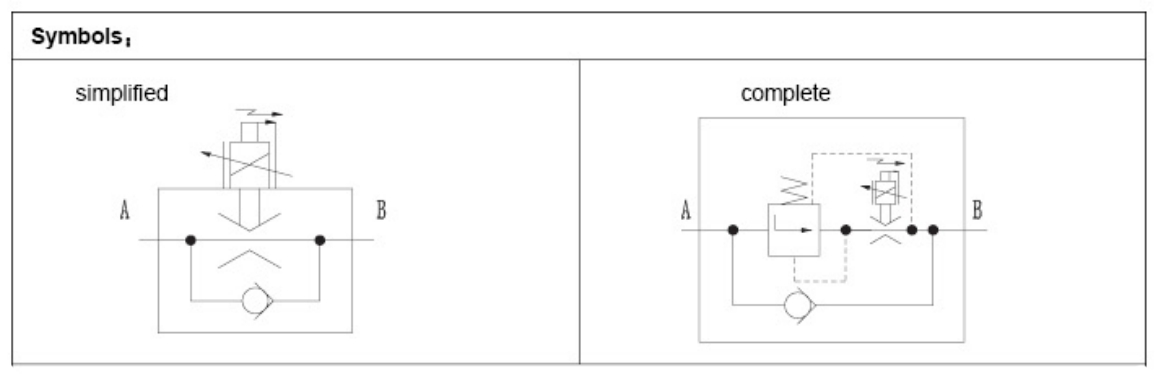

Símbolos da válvula de controle de fluxo proporcional 2Fre10
