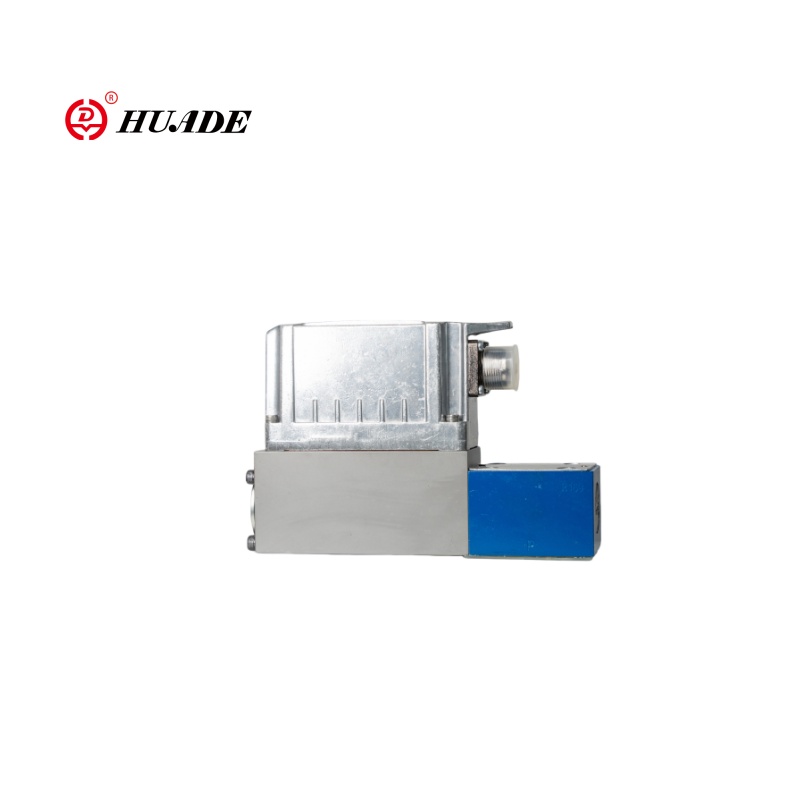

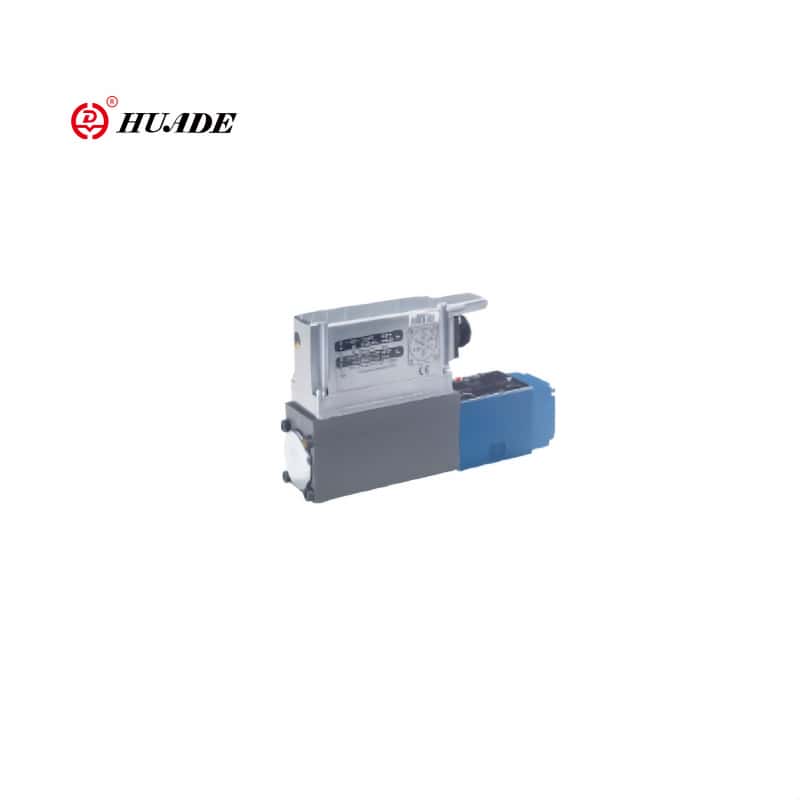

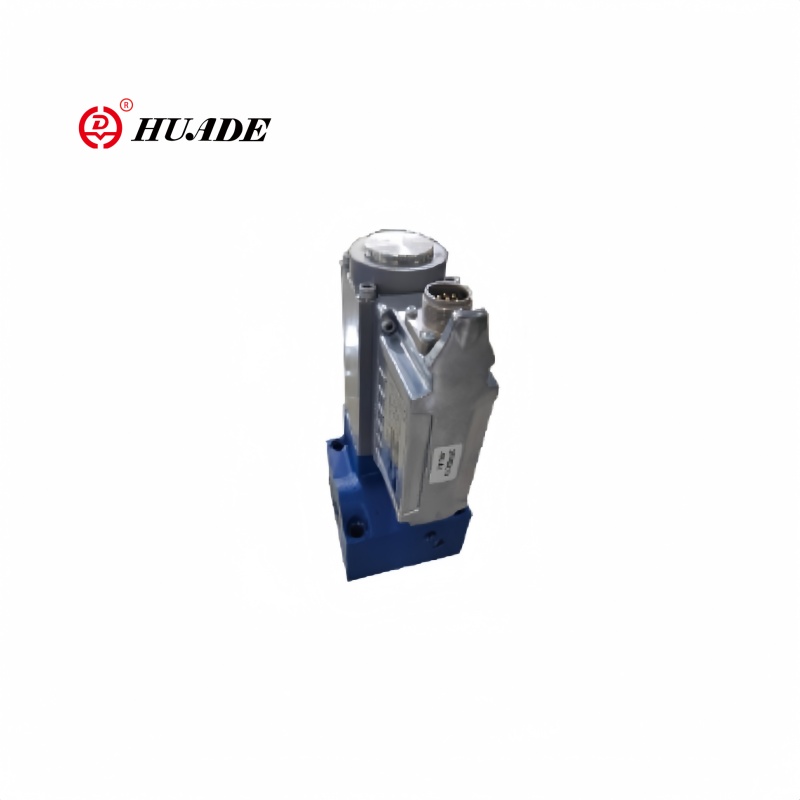

Válvula de controle de fluxo proporcional 3Freez-1x

A válvula de fluxo proporcional 3Freez-1x é um componente de controle de fluido de alta precisão, que geralmente é usado em sistemas de automação industrial que requerem regulação precisa do fluxo ou distribuição da razão de fluxo. A válvula 3Freez-1x é um regulador proporcional controlado eletronicamente (entrada do sinal 0-10V/4-20mA). A pressão geralmente pode atingir 315 bar, adequada para sistemas hidráulicos de alta pressão. A válvula de fluxo proporcional 3-Freez-1x pode ser integrada aos sistemas PLC e DCS e suporta Modbus e outros protocolos de comunicação. A válvula proporcional 3Freez-1x controla a taxa de fluxo através da proporção de sinais elétricos, realiza a regulação da velocidade de escala do atuador e melhora a precisão da resposta do sistema.

Parâmetro do produto da válvula de controle de fluxo proporcional 3Freez-1x

Recurso do produto e aplicação da válvula de controle de fluxo proporcional 3Freez-1x

Características

▶ Válvulas de controle de fluxo controladas diretamente NG6 e NG10 com eletrônicos a bordo e transdutor de posição indutiva

▶ Com controle de posição, histerese mínima <1 %, consulte Dados técnicos

▶ A função de 3 vias é determinada pela forma como as portas hidráulicas são atribuídas (o fluxo residual é executado pela porta P, 3ª maneira)

▶ Ajustável por meio da posição solenóide controlada, o transdutor de posição e os eletrônicos a bordo

▶ Para anexação de subplicação, configuração de orifício de montagem NG6 para ISO4401-03-02-0-94, NG10 para ISO 4401-05-04-0-94

▶ Subplantes conforme a folha de catálogo, re 45053 para NG6, RE 45055 para NG10 (ordem separadamente)

▶ Conector de plug-in para DIN 43563-AM6, consulte a folha de catálogo re 08008 (encomenda separadamente)

▶ Dados para a eletrônica de gatilho a bordo

• Conseguir as diretivas CE, EMC

Em 61000-6-2: 2002-08

E e 61000-6-3: 2002-08

• UB = 24VVNOM DC

• Conexão elétrica 6p+PE

• Atuação do sinal

-Sndandard 0 ...+10V (A1)

• Curva da válvula calibrada na fábrica

Aplicativo:

A válvula de fluxo proporcional 3-Freez-1x é amplamente utilizada em sistemas hidráulicos, máquinas de construção, máquinas de moldagem por injeção, máquinas de fundição, controle químico/de processo, etc. O modelo à prova de explosão também pode ser usado em equipamentos de automação em áreas perigosas, como petróleo e gás natural.

Função e seção da válvula de controle de fluxo proporcional 3Freez-1x

Em geral

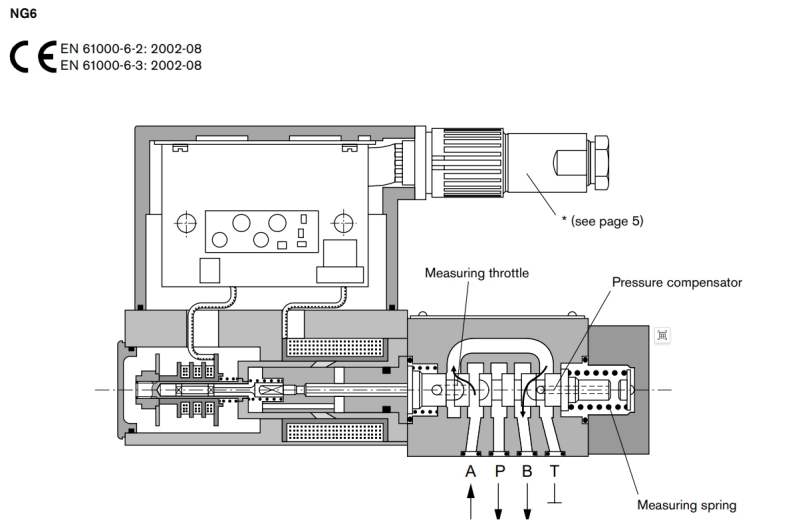

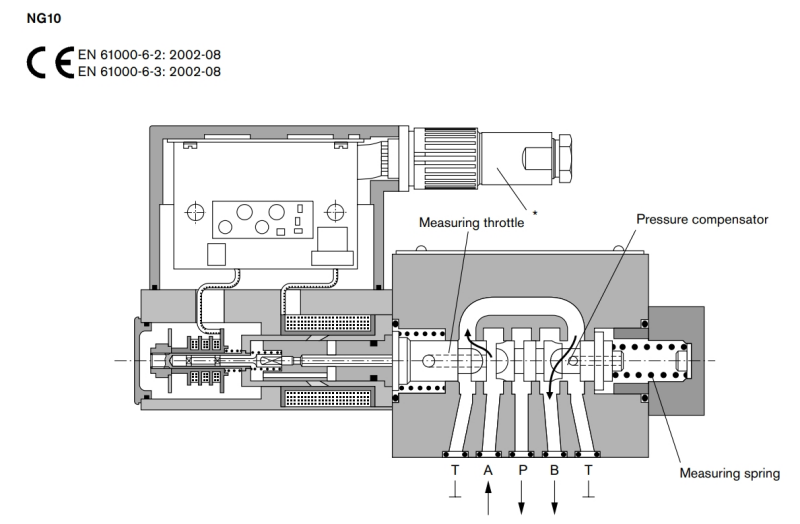

As válvulas de controle de fluxo proporcionais do tipo 3-Freez com controle de posição e eletrônicos a bordo estão disponíveis nos tamanhos nominais6 e 10. Eles são acionados por meio de um solenóide proporcional com transdutor de posição indutiva. A histerese é <1 %.

Os eletrônicos a bordo são calibrados na fábrica e permitem tempos de resposta rápidos. O design do corpo da válvula é tal que o fluxo residual percorre a porta P.

Princípio básico

Para ajustar a taxa de fluxo de óleo de B, um ponto de ajuste é definido nos eletrônicos de gatilho. Com base nesse ponto de ajuste, os eletrônicos controlam a bobina solenóide em função do sinal do transdutor de posição. O controle da posição garante histerese muito baixa. A abertura da válvula é determinada pelas bordas da medição no carretel e o compensador de pressão integrado compara a queda de pressão por meio de uma mola de medição de 8 barras. O compensador de pressão com a medição da mola regula a pressão antes da borda de aceleração de acordo com a fórmula simplificada: "pressão de carga mais força da medição da mola". Dessa forma, a queda de pressão sobre a borda da medição é mantida em um nível constante.
