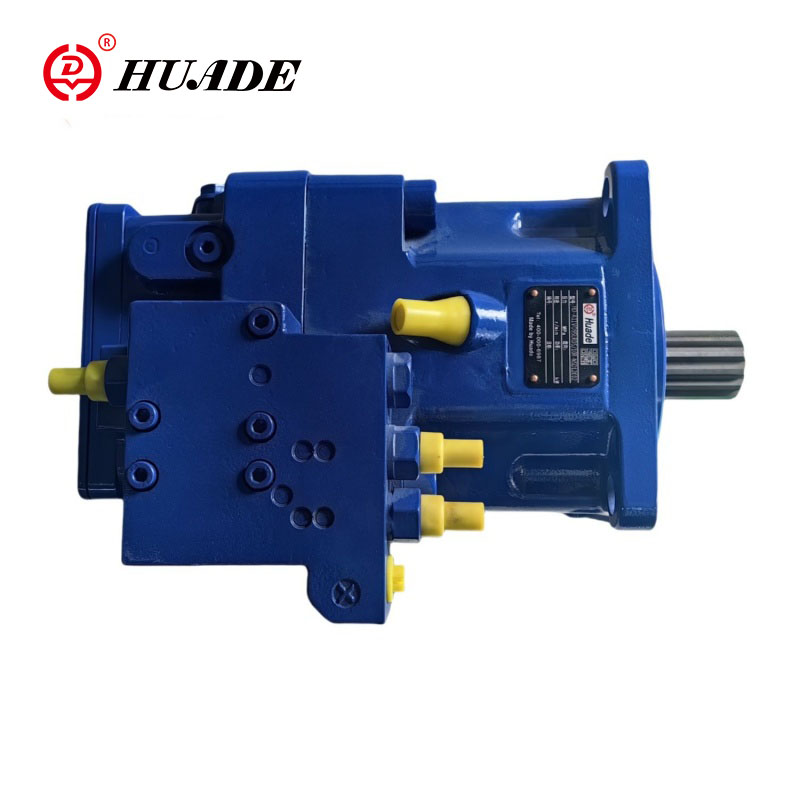

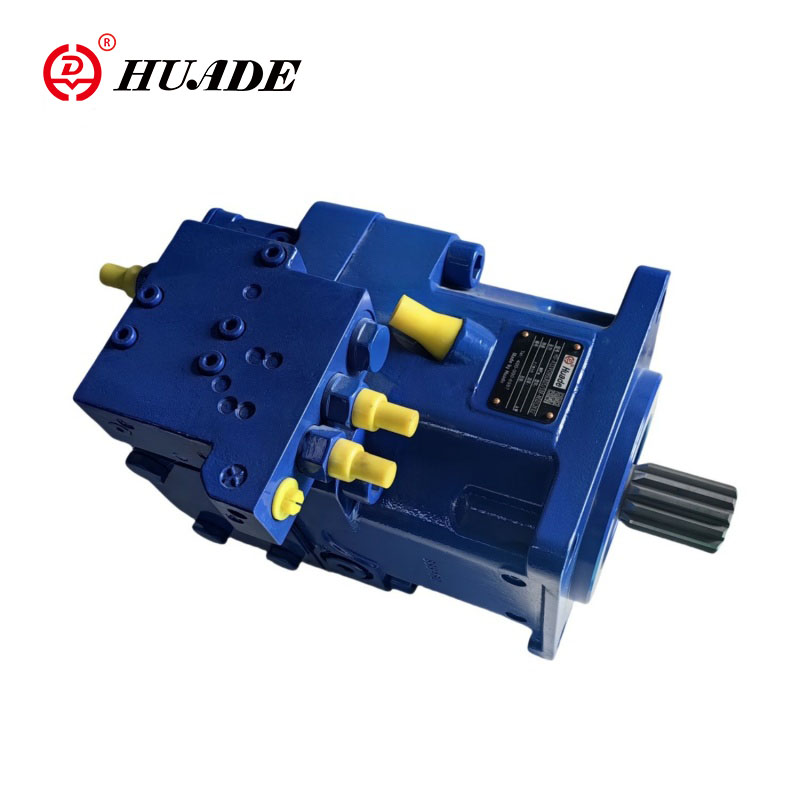

Bomba Variável de Pistão Axial A11VO

A bomba variável de pistão axial de placa oscilante da marca Huade A11VO é usada para transmissão hidrostática em sistemas hidráulicos de circuito aberto. A vazão desta bomba de pistão axial é proporcional à velocidade e deslocamento da transmissão. Ao ajustar o ângulo da placa oscilante, a taxa de fluxo pode ser alterada continuamente. A bomba A11VO pode igualar o desempenho da Rexroth.

Parâmetro do produto da bomba variável de pistão axial A11VO

• Faixa de pressão operacional

◇Entrada-----Pressão absoluta na porta S (porta de sucção)

Versão sem bomba de carga

Pabs min --------- 0,8 bar

Pabs máx.---------- 30 bar

Se a pressão for > 5 bar, consulte a Huade Hydraulic.

Versão com bomba de carga

Pabs min---------- 0,6 bar

Pabs máx.---------- 2 barras

◇Velocidade máxima permitida (limite de velocidade)

Velocidade permitida aumentando a pressão de entrada pabs na porta de sucção S ou em Vg ≤Vg max

◇Saída ----Pressão na porta A ou B

Pressão nominal pN---------- 350 bar

Pressão máxima Pmáx ----------400 bar

Pressão nominal: Pressão máxima de projeto na qual a resistência à fadiga é garantida

Pressão máxima: máx. pressão de operação permitida por curto prazo (t <1s).

◇Pressão mínima de operação

É necessária uma pressão operacional mínima pB min na linha de serviço da bomba, dependendo da velocidade, do ângulo de rotação e do deslocamento (ver diagrama).

◇ Pressão de drenagem da caixa

A pressão de drenagem da caixa nas portas T1 e T2 pode ser no máximo 1,2 bar maior que a pressão de entrada na porta S, mas não maior que PL abs. máx. -------------- 2 barras.

É necessária uma linha de drenagem irrestrita e de tamanho completo diretamente para o tanque.

◇Faixa de temperatura do anel de vedação do eixo

O anel de vedação do eixo FKM é permitido para temperaturas de drenagem da caixa de -25°C a +115°C.

•Observação:

Para aplicações abaixo de 25°C, é necessário um anel de vedação do eixo NBR (faixa de temperatura permitida: -40°C a +90°C).

Indique o anel de vedação do eixo NBR em texto claro no pedido.

Característica do produto e aplicação da bomba variável de pistão axial A11VO

Características:

▶Bomba de pistão axial variável com design de placa oscilante para acionamentos hidrostáticos em sistema hidráulico de circuito aberto.

▶Projetado principalmente para uso em aplicativos móveis.

▶A bomba opera em condições de escorvamento automático, com pressurização do tanque ou com uma bomba de carga integrada opcional (impulsor).

▶Está disponível uma ampla gama de opções de controle que atendem a qualquer requisito de aplicação.

▶A opção de controle de potência é ajustável externamente, mesmo quando a bomba está funcionando,

▶O acionamento direto é adequado para adicionar bombas de engrenagens e bombas de pistão axial até o mesmo, ou seja, 100/% de acionamento direto.

▶O fluxo de saída é proporcional à velocidade do acionamento e infinitamente variável entre qv max e qv min = 0.

Aplicativo:

A bomba variável de pistão axial A11VO da Huade é amplamente utilizada em máquinas de engenharia e equipamentos industriais leves, metalurgia de ferro e aço e máquinas de mineração, navios, equipamentos terrestres de aviação civil, máquinas de petróleo e petroquímica, máquinas de construção e caminhadas.
