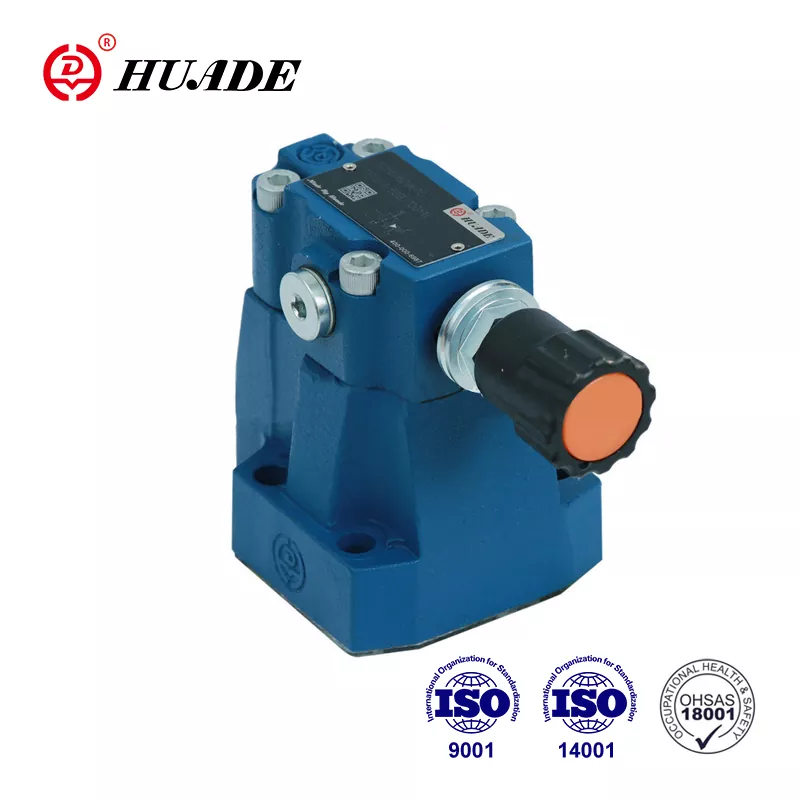

O que é uma válvula de redução de pressão?

2025-08-28

Guia de válvula de redução de pressão

Você já se perguntou como sua casa fica constante na água, mesmo que o sistema de água da cidade opere a pressões muito mais altas? Ou como as fábricas mantêm seus equipamentos protegidos contra picos de pressão perigosos? As válvulas redutoras de pressão (PRV) são os heróis desconhecidos que trabalham 24/7 nos bastidores.

Neste guia, dividiremos tudo o que você precisa saber sobre válvulas de redução de pressão em termos simples. Seja você um proprietário que tenta proteger seus aparelhos, um engenheiro de design de sistemas de design ou apenas curioso sobre como as coisas funcionam, você vai embora com o conhecimento prático que pode realmente usar.

O que é uma válvula de redução de pressão?

Uma válvula redutora de pressão é um tipo especial de válvula que reduz automaticamente a alta pressão de água ou gás para um nível mais seguro e estável. Pense nisso como um "gatekeeper" de pressão que protege seus tubos, aparelhos e equipamentos contra danos.

Analogia simples:Imagine que você está tentando encher um copo delicado com água de uma poderosa mangueira de incêndio. Sem alguma maneira de reduzir essa pressão intensa, você quebraria o vidro instantaneamente. Um PRV funciona como um bico inteligente que ajusta automaticamente o fluxo de água para encher seu vidro suavemente, não importa quanta pressão esteja por trás dele.

Por que precisamos de válvulas de redução de pressão?

Os principais motivos pelos quais usamos PRVs incluem:

Segurança:A alta pressão pode fazer com que os tubos estourarem ou equipando o falha perigosamente
Proteção de equipamentos:Impedem que aparelhos e máquinas caros sejam danificados
Estabilidade do processo:Garante desempenho consistente nos processos industriais e de fabricação
Conservação de água:Evita o desperdício, mantendo os níveis ótimos de pressão
Economia de energia:Reduz os custos de energia otimizando a eficiência do sistema

Como funciona uma válvula reduzida por pressão?

O princípio básico por trás de todos os PRVs é surpreendentemente simples: eles usam a pressão a jusante (saída) para controlar o quanto a válvula abre ou fecha.

O processo básico

Alta pressão entra na válvula do lado a montante (entrada)
Um mecanismo de detecção (como uma mola e diafragma) monitora a pressão da saída
A válvula ajusta automaticamente sua abertura com base nesse feedback
Flue de pressão constante e mais baixa para o seu sistema

É como ter um assistente inteligente que constantemente observa sua pressão da água e ajusta perfeitamente sem ter que fazer nada.

Componentes -chave

Cada PRV tem essas peças principais:

Corpo de válvula:A caixa principal que contém todos os componentes
Diafragma ou pistão:Sente a pressão da saída e se move para controlar a válvula
Primavera:Fornece a força que define o nível de pressão desejado
Parafuso de ajuste:Permite alterar a configuração de pressão da saída
Assento e disco da válvula:As partes que realmente controlam o fluxo

Tipos de válvulas de redução de pressão

Nem todos os PRVs são criados iguais. Existem duas categorias principais, cada uma com seus próprios pontos fortes:

1. PRVs de ação direta (carregados de mola)

Esse é o tipo mais simples e mais comum que você encontrará na maioria das casas e pequenas empresas.

Como eles funcionam:Uma mola empurra contra um diafragma, que controla diretamente a abertura da válvula com base na pressão da saída.

Melhor para:

Sistemas de água residencial
Pequenas aplicações comerciais
Configurações simples onde alta precisão não é crítica

Prós:

Mais barato
Fácil de instalar e manter
Resposta rápida às mudanças de pressão
Muito confiável

Contras:

A pressão pode "cair" (cair) à medida que o fluxo aumenta
Menos preciso do que os tipos operados pelo piloto
Capacidade de fluxo limitado

2 PRVs operados por piloto

Estes são os cavalos de trabalho pesados usados em aplicações maiores e mais exigentes.

Como eles funcionam:Uma pequena válvula "piloto" controla uma válvula principal maior, usando a pressão de entrada para ajudar a regular grandes fluxos com grande precisão.

Melhor para:

Sistemas de água municipais
Grandes processos industriais
Aplicações que exigem alta precisão
Sistemas com demandas de fluxo amplamente variadas

Prós:

Controle de pressão muito preciso
Queda de pressão mínima
Lidar com fluxos muito maiores
Melhor desempenho com demandas variadas

Contras:

Mais caro
Mais complexo (mais peças que podem se desgastar)
Requer mais experiência em manutenção

Aplicações comuns: onde você encontrará prvs

As válvulas de redução de pressão estão em toda parte depois que você sabe o que procurar:

Em sua casa

Proteção do aquecedor de água:Evita danos causados pela alta pressão da água da cidade
Segurança do aparelho:Protege máquinas de lavar, lava -louças e fabricantes de gelo
Acessórios de encanamento:Garante pressão confortável da água em torneiras e chuveiros

Sistemas de água municipais

Zonas de pressão do distrito:Reduz altas pressões de transmissão para bairros
Construção de pontos de entrada:Diminui a pressão da rede elétrica
Proteção contra incêndio:Mantém a pressão adequada para os sistemas de aspersores

Aplicações industriais

Sistemas de vapor:Reduz o vapor de alta pressão para níveis utilizáveis para aquecimento e processos
Processamento químico:Mantém pressões precisas para reações e equipamentos
Petróleo e gás:Controla as pressões em oleodutos e equipamentos de processamento
Fabricação:Garante pressão consistente para ferramentas e equipamentos pneumáticos

Estudos de caso do mundo real: PRVs em ação

Estudo de caso 1: O desastre de café de US $ 50.000

Uma torrefadora de café especial em Seattle aprendeu sobre a importância do PRV da maneira mais difícil. Sua cara máquina de café expresso italiano exigia exatamente 9 barra de pressão, mas a pressão da água da cidade aumentou para 12 bar durante os períodos de baixo uso. Resultado? US $ 50.000 em danos ao equipamento em seis meses.

Solução:Um PRV operado por piloto de US $ 200 com precisão de ± 2%. Não há mais equipamentos danificados e a qualidade do café melhorou porque a pressão permaneceu consistente.

Lição:Às vezes, a parte mais barata impede os problemas mais caros.

Estudo de caso 2: Hospital Heroes

Durante a Covid-19, o sistema de gás médico de um hospital de Nova York enfrentou as mudanças de demanda extrema. Seus antigos PRVs de ação direta não conseguiram lidar com as mudanças rápidas de fluxo, causando flutuações de pressão perigosas nos ventiladores.

Solução:PRVs inteligentes com monitoramento em tempo real. O sistema agora se ajusta automaticamente para exigir alterações em segundos, e a manutenção pode identificar problemas antes que eles se tornem críticos.

Lição:Em aplicações críticas à vida, a tecnologia inteligente não é luxo - é necessidade.

Escolhendo o PRV certo: o que você precisa saber

Selecionar a válvula de redução de pressão certa não é apenas escolher uma na prateleira. Aqui estão os principais fatores a serem considerados:

1. Requisitos de pressão

Pressão de entrada:Quão alta está a pressão chegando?
Pressão de saída:Que pressão você precisa para o seu aplicativo?
Taxa de pressão:A diferença entre as pressões de entrada e saída

2. Requisitos de fluxo

Fluxo máximo:Quanta água ou gás precisa fluir com pico de demanda?
Fluxo mínimo:Qual é o fluxo mais baixo que você terá?
Variação de fluxo:Sua demanda muda drasticamente ao longo do dia?

3. Tipo de fluido e condições

O que está fluindo:Água, vapor, gás ou produtos químicos?
Temperatura:Fluidos quentes requerem materiais diferentes
Corrosividade:Alguns líquidos devoram determinados materiais

4. Requisitos de precisão

Quão preciso:Você precisa de pressão dentro de ± 1% ou está ± 10% bem?
Estabilidade:Quão importante é que a pressão permanece constante à medida que o fluxo muda?

5. Seleção de material

Diferentes materiais funcionam melhor para diferentes aplicações:

Bronze/Brass:Bom para sistemas de água, NSF certificado para água potável
Ferro fundido:Forte e econômico para grandes sistemas de água
Aço inoxidável:Melhor para aplicações de alta temperatura, corrosivo ou sanitário
Ligas especiais:Para condições extremas, como processamento químico de alta pressão

Características de desempenho: Compreendendo os números

Ao avaliar os PRVs, você verá várias especificações importantes:

Precisão

Isso informa o quão perto a válvula pode manter sua pressão definida. Por exemplo:

Ação direta:Normalmente ± 10-20%
Operado pelo piloto:Geralmente ± 1-5%
Modelos de alta precisão:Pode alcançar <± 1%

Entendendo queda: o assassino de desempenho

Pense em cair como um levantador de peso cansado. Quando você começa a levantar, você pode manter 100 libras estáveis. Mas, à medida que você se cansa (fluxo mais alto), seus braços começam a agitar e cair mais baixo (quedas de pressão).

Exemplo visual:
Definir pressão: 50 psi
Em baixo fluxo (10 gpm): pressão real = 50 psi ✓
Em alto fluxo (100 gpm): a pressão real cai para 45 psi ✗

Essa queda de 5 psi é "caída" - e pode causar grandes problemas em sistemas que precisam de pressão consistente.

Coeficiente de fluxo (CV) simplificado

Aqui está a maneira mais fácil de entender o currículo: é quantos galões por minuto fluem através da válvula com queda de pressão de 1 psi.

Matemática do mundo real:Se você precisar de 50 gpm e tiver 25 psi de queda de pressão:
CV necessário = 50 ÷ √25 = 50 ÷ 5 = 10

Para a dica:Sempre tamanho 30% maior que o calculado. Então você escolheria uma válvula CV = 13, não exatamente 10.

Taxa de retorno

Isso mostra a faixa de fluxos que a válvula pode controlar efetivamente:

Ação direta:Cerca de 10: 1 (se o fluxo máximo for 100 gpm, o controle mínimo é de 10 gpm)
Operado pelo piloto:Até 100: 1 ou mais

Melhores práticas de instalação

Mesmo o melhor PRV não funcionará corretamente se não estiver instalado corretamente. Aqui estão os principais pontos:

Antes da válvula

Instale um filtro:Impede os detritos de tocar a válvula
Tubo reto:Permitir pelo menos 5 diâmetros de tubo de tubo reto antes da válvula
Válvula de fechamento:Para manutenção e isolamento de emergência

Após a válvula

Manômetro:Para monitorar a pressão da saída
Tubo reto:Pelo menos 2 diâmetros de tubo após a válvula
Válvula de alívio:Para segurança, caso o PRV falhe fechado

Dicas gerais

Tamanho corretamente:Não corresponda apenas ao tamanho do tubo - calcule com base nos requisitos de fluxo
Instalação horizontal:Geralmente preferido para acessibilidade e operação adequada
Suporte corretamente:Não deixe a válvula suportar o peso da tubulação

Solucionar problemas comuns

Os PRVs são confiáveis, mas podem desenvolver problemas. Aqui estão os problemas mais comuns e suas prováveis causas:

Problema: pressão de saída muito alta

Possíveis causas:

Válvula presa aberta devido a detritos
Fadiga ou dano da primavera
Falha no diafragma
Ajuste incorreto

Problema: pressão de saída muito baixa

Possíveis causas:

Válvula presa parcialmente fechada
Válvula de tamanho inferior para o aplicativo
Queda de pressão excessiva na válvula

Problema: flutuações de pressão

Possíveis causas:

"Caça" da válvula devido ao excesso
Instalação inadequada (muito perto de acessórios ou bombas)
Componentes de válvula usados

Problema: operação barulhenta

Possíveis causas:

Cavitação (queda de pressão muito grande)
Válvula de tamanho grande operando em aberturas muito baixas
Alta velocidade através da válvula

O futuro das válvulas de redução de pressão

A indústria do PRV está evoluindo com novas tecnologias:

PRVs inteligentes

As válvulas modernas podem incluir:

Sensores de pressãopara monitoramento em tempo real
Controles eletrônicospara ajuste remoto
Registro de dadospara planejamento de manutenção
Recursos de comunicaçãoPara integração com sistemas de gerenciamento de construção

Integração da IoT

Os PRVs inteligentes agora podem se conectar à Internet das Coisas (IoT), permitindo:

Monitoramento remotoDe qualquer lugar
Manutenção preditivacom base em dados de desempenho
Otimização automáticade configurações de pressão
Integração com sistemas de construção inteligentes

Materiais avançados

Novos materiais estão fazendo PRVs:

Mais durávelem ambientes agressivos
Melhor desempenhocom características de fluxo aprimoradas
Mais fácil de mantercom recursos autolimpantes

Inteligência de mercado: o que está impulsionando a inovação do PRV

O mercado global de PRV atingiu US $ 3,3 bilhões em 2022 e deve atingir US $ 4,4 bilhões até 2030 - isso é uma sólida taxa de crescimento anual de 3,5%. Mas o que é realmente interessante é por que esse mercado está se expandindo:

Drivers de mercado reais (além das manchetes)

A crise de infraestrutura:Somente nos EUA, os sistemas de água perdem 6 bilhões de galões diariamente devido ao envelhecimento de tubos e ao gerenciamento inadequado de pressão. Cidades como Flint descobriram que a alta pressão estava acelerando a contaminação por chumbo - de repente, os PRVs se tornaram ferramentas de saúde pública, não apenas componentes de engenharia.

Smart City Push:A Agência Nacional de Água de Cingapura relata 15% de economia de água depois de instalar PRVs inteligentes em sua grade. Quando as cidades veem esse tipo de ROI, a adoção acelera rapidamente.

Guerras de Eficiência Industrial:Plantas químicas usando sistemas PRV avançados Relatório 8-12% economia de energia. Em uma indústria em que as margens são apertadas, isso muda o jogo.

Quem está realmente ganhando (e por quê)

Emerson (Fisher Brand):Domina petróleo e gás com sua tecnologia de válvula inteligente. Sua integração gêmea digital ajudou a Shell a reduzir o tempo de inatividade não planejado em 35% em uma instalação.
Spirax-Sarco:Os especialistas a vapor que literalmente escreveram o livro sobre eficiência energética. As empresas de alimentos e bebidas juram por elas porque o controle de temperatura do vapor pode fazer ou quebrar a qualidade do produto.
Watts:Movimento inteligente com foco no comercial residencial e leve. Eles fizeram uma parceria com os principais construtores, então seus PRVs agora são padrão em muitos novos projetos de construção.

Guia de seleção rápida: corte a confusão

A árvore de decisão de 30 segundos

Pergunta 1: Isso é para sua casa?
SIM → Ação direta, Bronze/Brass, NSF Certified
NÃO → Continue lendo

Pergunta 2: Você precisa de pressão dentro de ± 1%?
Sim → PRV operado por piloto ou SMART
Não → ação direta está bem

Pergunta 3: fluir mais de 100 gpm?
Sim → definitivamente operado piloto
NÃO → Qualquer tipo funciona

Pergunta 4: produtos químicos severos ou alta temperatura?
Sim → Aço inoxidável ou corpo de liga especial
NÃO → Bronze/ferro está bem

Recomendações de marca por aplicação

Aplicativo	Pick top	Opção de orçamento	Por que
residencial	Watts 25Aub	Zurn Wilkins	NSF Certificado, serviço fácil
HVAC comercial	Spirax Sarco 25p	Armstrong GP-400	Confiabilidade comprovada, ampla virada
Vapor industrial	Fisher tipo 67cfr	Spirax Sarco 25p	Materiais de alta temperatura, controle preciso
Processamento químico	Emerson Fisher 4160	Parker Prd Series	Materiais exóticos disponíveis

Observação:Sempre consulte os distribuidores locais para obter preços e disponibilidade atuais

Verificação de realidade de custo: o que você realmente pagará

PRVs residenciais (3/4 " - 1")

Ação direta básica: US $ 75-200
Ação direta premium: US $ 200-400
Residencial inteligente: US $ 300-600

Prvs comerciais (1 " - 4")

Ação direta: US $ 300-1.500
Operado por piloto: US $ 800-3.500
Comercial inteligente: US $ 1.200-5.000

PRVs industriais (4 "+)

Piloto padrão operado: US $ 2.000-15.000
Alto desempenho: US $ 5.000-25.000
Industrial inteligente: US $ 8.000-50.000+

Custos ocultos para orçamento para

Instalação: US $ 200-2.000 (dependendo da complexidade)
Manutenção anual: US $ 100-500
Reparos de emergência: US $ 500-5.000
Tempo de inatividade do sistema: frequentemente 10x o custo da válvula na produção perdida

Para a dica:Um PRV de US $ 500 que impede uma grande falha de equipamento paga por si mesma instantaneamente. Eu vi US $ 200 PRVs residenciais salvar os proprietários de imóveis US $ 10.000 em substituições de eletrodomésticos.
