Como funciona um motor de pistão axial hidráulico?

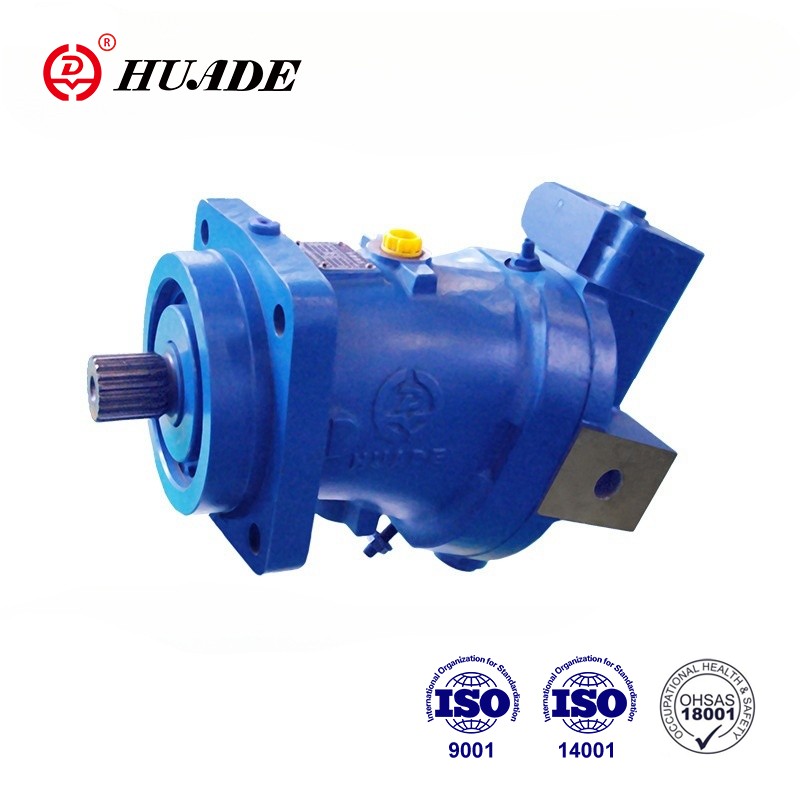

Motores de pistão axial hidráulicorepresentar um das soluções mais sofisticadas e eficientes na tecnologia de energia de fluidos. Esses dispositivos de engenharia de precisão convertem energia hidráulica em rotação energia mecânica, tornando -os indispensáveis em aplicações que variam de pesado Equipamento de construção para máquinas de fabricação de precisão. Entendimento sua operação revela os elegantes princípios de engenharia que tornam modernos sistemas hidráulicos possíveis.

O princípio fundamental

Na sua essência, um motor de pistão axial hidráulico opera com o princípio de Pascal, que afirma que a pressão aplicada a um O fluido confinado é transmitido igualmente em todas as direções. O motor aproveita Este princípio usando o fluido hidráulico pressurizado para acionar os pistões dispostos em um padrão circular em torno de um eixo central. À medida que esses pistões se movem de volta e adiante, eles criam movimento rotacional através de um mecânico cuidadosamente projetado sistema de ligação.

O termo "axial" refere -se ao orientação dos pistões, que estão posicionados paralelos ao principal do motor eixo de rotação. Este arranjo difere dos motores de pistão radial, onde Os pistões estão posicionados perpendiculares ao eixo. A configuração axial oferece vantagens distintas em termos de densidade de energia, eficiência e compactação.

Componentes principais e suas funções

O bloco de cilindros

O bloco de cilindros serve como o coração de o motor, contendo vários cilindros com precisão usinada simetricamente ao redor do eixo central. Normalmente, os motores aparecem entre cinco e nove cilindros, sendo sete uma configuração comum. Cada cilindro abriga um pistão que se move axialmente à medida que a pressão hidráulica é aplicada. O O bloco de cilindros gira como uma unidade, acionada pela ação coletiva de todos Pistons.

Pistons e elementos de conexão

Pistons individuais se encaixam perfeitamente em cada Cilindro, selado por anéis de precisão para evitar vazamentos internos. Cada pistão Conecta -se a uma biela ou bloco de conector, que transfere o movimento linear do pistão ao movimento rotacional. Esses elementos de conexão devem suportar forças tremendas, mantendo o alinhamento preciso durante toda a rotação ciclo.

O prato swash

A placa swash representa talvez a mais Componente engenhoso do motor axial do pistão. Esta placa angular, também chamada de Placa de came, converte o movimento linear dos pistões em movimento de rotação. Como O bloco de cilindros gira, os pistões seguem o contorno da placa de swash, entrando e saindo de seus cilindros. O ângulo da placa de grama diretamente determina o deslocamento de cada golpe de pistão e em deslocamento variável Motores, esse ângulo pode ser ajustado para controlar a velocidade e o torque do motor.

Placa de válvula e tempo de porta

A placa da válvula controla o tempo de Fluxo do líquido hidráulico de e para cada cilindro. Este componente estacionário apresenta portas posicionadas com precisão que se alinham com o cilindro rotativo bloquear. À medida que cada cilindro gira além da placa da válvula, ele se conecta alternadamente para a entrada de alta pressão e a tomada de baixa pressão, garantindo que os pistões Receba fluido pressurizado exatamente no momento certo em seu ciclo.

O ciclo operacional

A operação de um pistão axial hidráulico o motor segue um ciclo cuidadosamente orquestrado que se repete continuamente pelo tempo conforme o fluido pressurizado é fornecido.

Fase de admissão

Durante a fase de admissão, começa um pistão Seu golpe externo enquanto seu cilindro se alinha com a porta de alta pressão no Placa da válvula. O fluido hidráulico pressurizado corre para o cilindro em expansão espaço, empurrando contra o pistão. A força gerada depende de ambos pressão hidráulica e a área efetiva do pistão.

Fase de potência

À medida que o cilindro continua a girar, o O pistão atinge a extensão máxima e começa seu golpe interno. O pressurizado O fluido preso no cilindro exerce força no pistão, que transmite este Força através da biela para a placa swash. Já que a placa swash é Fixado em um ângulo, essa força axial cria um momento de rotação, contribuindo para o torque de saída do motor.

Fase de escape

Quando o cilindro se alinha com o porta de baixa pressão, o fluido compactado é expulso quando o pistão completa seu golpe interno. Este momento garante que cada cilindro seja esvaziado de fluido gasto Antes de começar o próximo ciclo de admissão. O momento preciso desta ação da válvula é crucial para manter a operação suave e prevenir perdas de pressão.

Tecnologia de deslocamento variável

Muitos motores de pistão axial modernos apresentam Capacidade de deslocamento variável, alcançado ajustando o ângulo da placa swash. Quando o ângulo da placa swash aumenta, os pistões experimentam traços mais longos, resultando em maior deslocamento por revolução e maior torque em menor velocidades. Por outro lado, reduzir o ângulo da placa de swash diminui o deslocamento, permitindo velocidades de rotação mais altas com torque reduzido.

Este recurso de deslocamento variável fornece Flexibilidade excepcional de controle. Os controles eletrônicos podem ajustar automaticamente o ângulo da placa swash com base nos requisitos de carga, otimizando a eficiência em todo uma ampla gama de condições operacionais. Alguns sistemas avançados podem até alcançar Deslocamento zero, interrompendo efetivamente o motor sem interromper fluxo hidráulico.

Eficiência e desempenho Características

Motores de pistão axial hidráulico alcançam níveis notavelmente altos de eficiência, geralmente excedendo 95% na operação ideal condições. Essa eficiência decorre de vários fatores de design, incluindo vazamento interno mínimo, tolerâncias precisas de componentes e fluido otimizado dinâmica. O arranjo axial contribui para essa eficiência, fornecendo Forças radiais equilibradas que reduzem cargas de rolamento e atrito mecânico.

A relação potência / peso desses motores é excepcional, tornando -os ideais para aplicativos móveis onde o peso é crítico. Um único motor pode produzir um torque tremendo enquanto mantém dimensões relativamente compactas. Além disso, a proteção de sobrecarga inerente de sistemas hidráulicos significa que esses motores podem lidar dano.

Aplicações e vantagens

Motores de pistão axial hidráulicos encontram Aplicações em vários setores. Em equipamentos de construção, eles alimentam As faixas das escavadeiras e as rodas dos carregadores. As aplicações marinhas incluem Ancoragem e sistemas de propulsão. Os usos industriais variam de transportador dirige para os fusos da máquina -ferramenta.

As vantagens dos motores de pistão axial Estenda além de sua alta eficiência e densidade de potência. Eles oferecem excelente Controle de velocidade, pode operar em ambas as direções com igual desempenho e Forneça recursos instantâneos de partida e parada. Sua capacidade de manter O torque constante em velocidades variadas os torna ideais para aplicações exigindo controle preciso do movimento.
