Válvulas de controle direcionais em sistemas hidráulicos e pneumáticos: do princípio à prática

No campo da automação industrial, sistemas hidráulicos e pneumáticos são como os vasos sanguíneos e o sistema respiratório do corpo humano, e oVálvula de controle direcionalé um interruptor de precisão que controla a direção do fluxo dessas "linhas de vida". Seja o movimento do balde de uma escavadeira ou o inversão do braço robótico na linha de produção automatizada, esse componente aparentemente simples, mas crucial, é indispensável.

1. O "cartão de identificação" da válvula de controle direcional

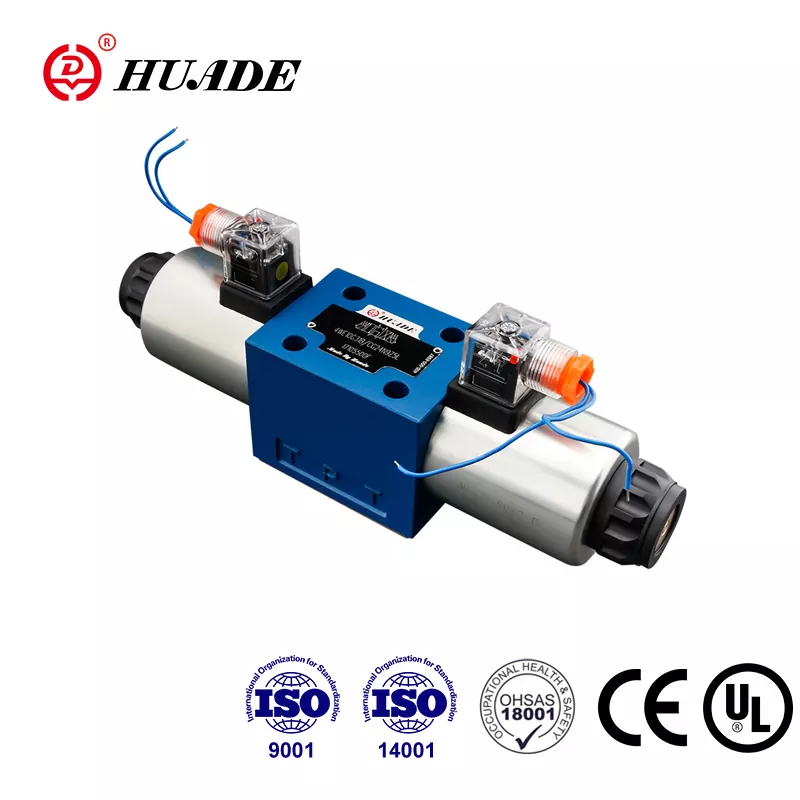

A abreviação inglesa doVálvula de controle direcionalDCV, conhecido como "válvula de reversão" do mundo, sua tarefa principal é direcionar o caminho de fluxo do petróleo ou gás como um policial de trânsito alterando a posição do núcleo da válvula. Por exemplo, quando o eletroímã é energizado, o núcleo da válvula desliza para a esquerda com um som "Clang" e o óleo hidráulico vai direto da porta A para a porta B; Depois que a energia estiver desligada, o núcleo da válvula será redefinido e o circuito de óleo alternará a direção instantaneamente. Esse design permite que o atuador combine flexivelmente várias ações, como blocos de Lego.

2. Hidráulico vs pneumático: mesma família, destinos diferentes

Embora ambos controlem a direção do fluido, válvulas hidráulicas e válvulas pneumáticas são como caminhões pesados ​​e carros esportivos - o primeiro precisa suportar alta pressão (geralmente 21MPa), e o núcleo da válvula deve ser feito de aço para ser hardcore o suficiente; O último tem uma pressão de trabalho de apenas cerca de 0,6MPa, e o corpo da válvula de liga de alumínio pode facilmente lidar com isso. Lembro-me de que, durante o último comissionamento do workshop, o trabalhador instalou erroneamente a válvula pneumática no sistema hidráulico e o núcleo da válvula foi diretamente deformado pelo óleo de alta pressão. A cena foi comparável à explosão de uma máquina de pipoca.

3. Função neutra: "armadilha" oculta

A seleção inadequada da função neutra da válvula de reversão de três posições pode transformar o equipamento em uma cena de "desenho" em minutos. Por exemplo, se a máquina de moldagem por injeção que precisar manter a pressão for selecionada com a posição neutra do tipo O (totalmente fechado), um leve desgaste do núcleo da válvula fará com que a pressão do molde vaze; e a posição neutra do tipo Y (descarregamento) fará com que a pressão do sistema despeje. No ano passado, uma máquina -ferramenta em nossa fábrica frequentemente alarmada por causa disso. Mais tarde, descobriu-se que o desenho de compra marcou incorretamente a posição neutra do tipo H como o tipo Y. Este poço fez o trabalhador de manutenção mudar o desenho da noite para o dia.

4. "Flip" e "resgate" em combate real

Válvula solenóide presa: o ambiente empoeirado pode fazer com que o núcleo da válvula fique preso. Neste momento, não se apresse em substituir a nova válvula. Use um agente de limpeza para lavar o corpo da válvula primeiro, que geralmente pode salvar milhares de yuan.

Envelhecimento do anel de vedação: os anéis de vedação de borracha endurecem em meio ano em condições de alta temperatura, e o tempo de vida é dobrado ao mudar para o fluororge.

Choque hidráulico: o "efeito do martelo de água" causado pela reversão repentina pode quebrar o oleoduto, e a adição de um acumulador pode resolvê -la suavemente.

5. Tendência futura: encruzilhada inteligente

Agora, existem válvulas inteligentes que podem diagnosticar falhas, monitorar o fluxo e a pressão em tempo real através de sensores embutidos e até prever o desgaste do núcleo da válvula. No entanto, o custo ainda está muito alto nesta fase, e nossa pequena fábrica não pode pagar por enquanto, mas estima -se que ela se torne padrão dentro de cinco anos.

Conclusão

As válvulas direcionais de controle são como "semáforos" para equipamentos industriais. Ao selecionar, você não pode apenas olhar o preço, mas precisa combinar as "condições da estrada", como pressão do sistema, velocidade de resposta e temperatura ambiente. Da próxima vez que você vir o cilindro hidráulico se retraindo graciosamente, não se esqueça do "comandante do tráfego" que está silenciosamente dirigindo por trás dele.
