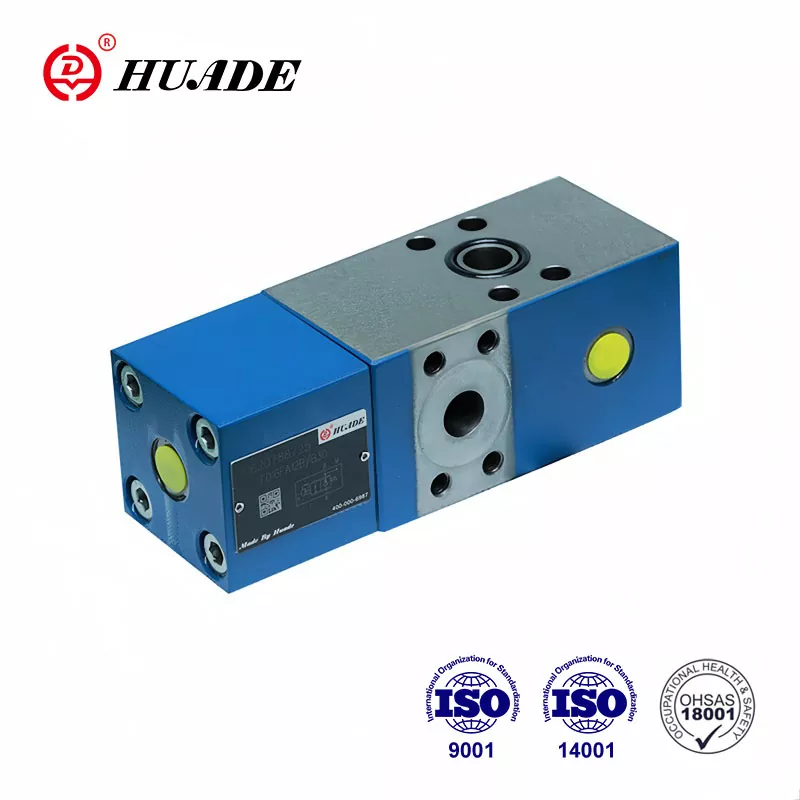

A válvula Check-Q-meter FD 25 é um dispositivo de válvula especial, que é usado principalmente para manter o equilíbrio do fluxo no sistema hidráulico e garantir a operação estável do sistema. A razão pela qual as válvulas de retenção Q-meter Huade® FD 25 conquistam a ampla confiança dos usuários é principalmente devido à sua alta qualidade e preço relativamente mais baixo. A embalagem dos produtos pode ser personalizada, como embalagem de papelão padrão, embalagem de caixa de madeira, embalagem de caixa de compensado, embalagem plástica à prova d'água, etc.
|
Pressão operacional, portas A, X (MPa) |
para 31,5 |
|
Pressão operacional. porta B (MPa) |
para 42 |
|
Pressão piloto, porta X (faixa de controle de fluxo) (MPa) |
mín.2 a 3,5, máx.31,5 |
|
Pressão de abertura, A a B (MPa) |
0.2 |
|
Configuração de pressão para válvula de alívio de pressão secundária (MPa) |
para 40 |
|
Fluxo (L/min) |
80 (tamanho 12) 200 (tamanho 16) |
|
Proporção de área da pré-abertura |
área do assento do gatilho/área do carretel piloto = 1/20 |
|
Faixa de temperatura do fluido de pressão (℃) |
-30 a +80 |
|
Faixa de viscosidade (mm²/s) |
10 a 800 |
|
Fluido de pressão |
Óleo mineral (para vedação NBR) ou éster de fosfato (para vedação FPM) |
Características:

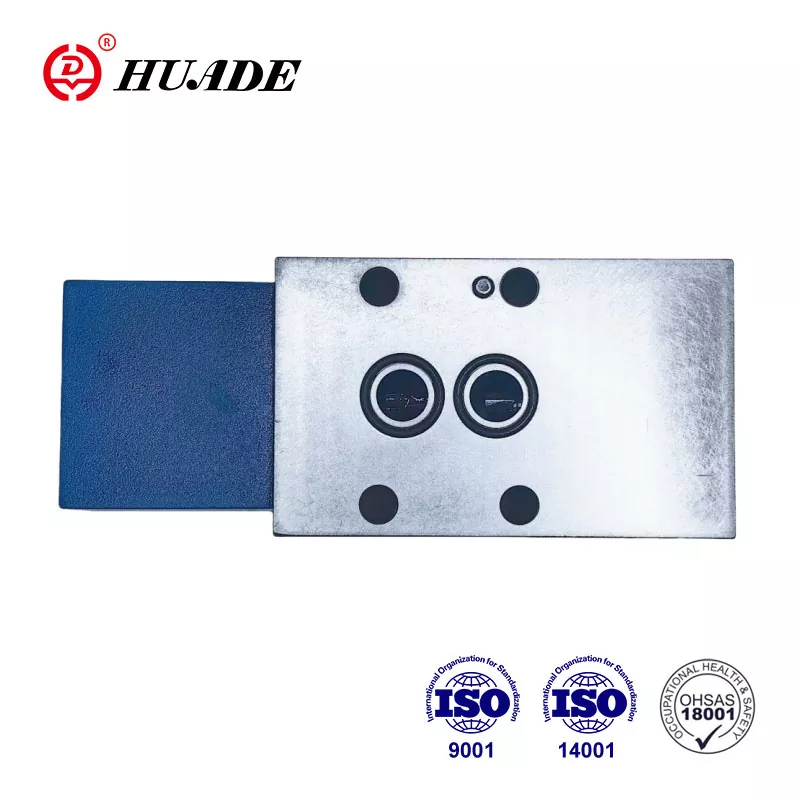

▶ Padrão de portabilidade conforme DIN 24 340, de D,ISO 5781 e CETOP - RP 121H
▶ Válvula de retenção operada por piloto, sem vazamentos. O medidor Q de verificação controla o fluxo de retorno Q2 em relação ao fluxo direcionado para o lado oposto do atuador Q1 com cilindros, a razão de área (Q2=Q1φ) deve ser levada em consideração.
▶ Válvula de derivação, fluxo livre na direção oposta
▶ Válvula limitadora de pressão secundária integrada opcional (somente para válvula com conexões flangeadas).
Aplicativo:
As válvulas Check-Q-meters FD25 são usadas em sistemas hidráulicos para influenciar as velocidades de motores hidráulicos e cilindros independentemente da carga (evita fugas). Além disso, existe uma função isolada para segurança de ruptura de tubos.

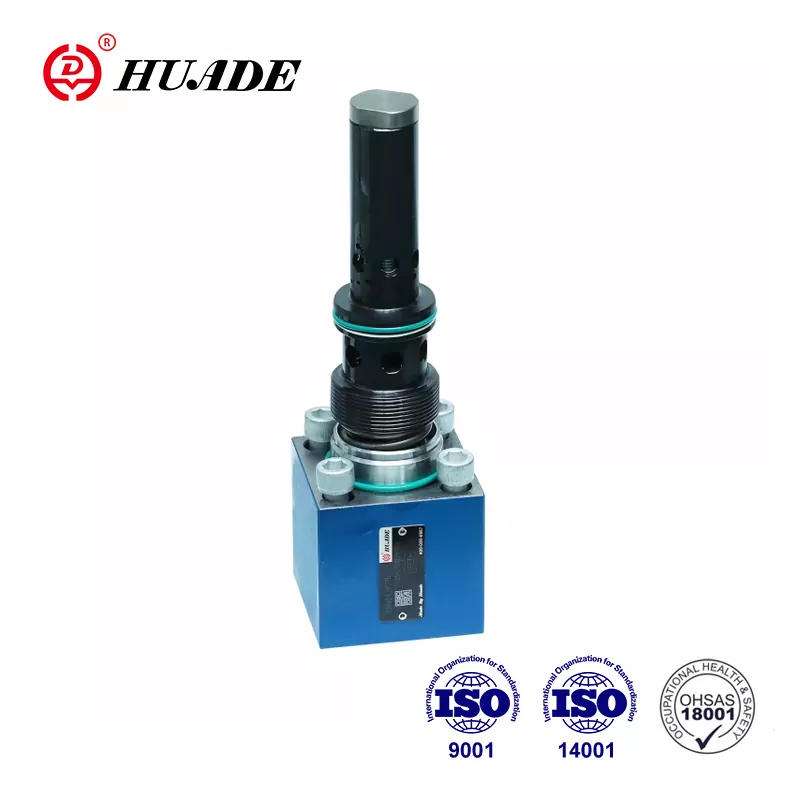

O medidor check-Q é composto basicamente pelo alojamento (1), gatilho principal (2), peça piloto (3), carretel piloto (4), carretel de amortecimento (5) e amortecimento piloto (6).
Estrutura da válvula FD Check-Q-Meter
Símbolo da válvula FD Check-Q-Meter
Exemplos de circuitos
Observação:
Dois check-Q-meters não podem ser usados para controlar dois cilindros que são forçados mecanicamente a se moverem juntos, pois a sincronização e a mesma pressão não podem ser garantidas em cada cilindro.
Portanto, os cilindros devem ser equipados com duas válvulas de retenção operadas por piloto, tipo SL. O medidor check-Q é instalado em uma linha comum.
Neste caso, a pressão de carga não deve ultrapassar 20MPa!
