Uma análise completa do status operacional da válvula de alívio de pressão

Válvulas de alívio de pressão(Prvs) são essenciais Dispositivos de segurança em sistemas industriais. Eles liberam automaticamente o excesso Pressão para evitar danos ao equipamento, falha do sistema ou explosões perigosas. Entender como essas válvulas funcionam e seu status de operação é crucial para Manter operações industriais seguras e eficientes.

Esta análise abrangente cobre Tudo o que você precisa saber sobre válvulas de alívio de pressão, de princípios básicos para técnicas avançadas de monitoramento. Vamos explorar diferentes tipos de válvulas, problemas comuns, estratégias de manutenção e padrões do setor que os mantêm Dispositivos de segurança críticos funcionando corretamente.

O que é uma válvula de alívio de pressão?

Definição básica e como funciona

Uma válvula de alívio de pressão é como uma segurança Guarda para sistemas pressurizados. Pense nisso como um botão de liberação automática que abre quando a pressão fica muito alta. Quando a pressão dentro de um sistema atinge um nível perigoso, a válvula se abre para deixar parte do fluido pressurizado (gás ou líquido) escapar. Uma vez que a pressão volta a um nível seguro, a válvula fecha de novo.

A válvula trabalha através de um simples, mas mecanismo eficaz. Um sistema de mola ou piloto monitora constantemente a pressão. Quando a pressão se torna forte o suficiente para superar a força da mola, a válvula abre. Isso acontece automaticamente sem nenhum controle humano, tornando -o um Última linha confiável de defesa contra acidentes relacionados à pressão.

Por que as válvulas de alívio de pressão são tão Importante

Acidentes industriais envolvendo sobrepressão pode ser catastrófico. O famoso acidente nuclear de três milhas da ilha de três milhas destacou Quão críticos são essas válvulas para a segurança. Sem alívio de pressão adequado, O equipamento pode explodir, causando:

• Ferimentos graves ou morte aos trabalhadores
• Danos enormes à propriedade
• Contaminação ambiental
• Desligamentos de produção custando milhões de dólares

PRVs servem como a barreira final de segurança, Proteger as pessoas e o equipamento quando outros sistemas de controle falharem.

Partes principais de uma válvula de alívio de pressão

Compreender os principais componentes ajuda Explique como essas válvulas operam:

Elementos da válvula: As principais partes móveis, incluindo o disco (a parte que abre e fecha) e vedações que evitam vazamentos quando fechadas.

Elementos de detecção: Estes detectam mudanças de pressão. Eles podem ser diafragmas (para Aplicações de baixa pressão e alta precisão) ou pistões (para alta pressão, uso pesado).

Elementos de força de referência: Geralmente molas ajustáveis ​​que definem o nível de pressão no qual A válvula é aberta. Peças adicionais, como bocais e câmaras de pressão, tune tune a resposta da válvula.

Materiais: Os materiais comuns incluem latão para uso geral e aço inoxidável (graus 303, 304, ou 316) para ambientes corrosivos. A escolha depende de que tipo de Fluid A válvula alça e as condições de operação.

Válvulas modernas como o uso da série J de Emerson Designs de fole equilibrados que reduzem o efeito da pressão a jusante, fazendo eles mais precisos e confiáveis.

Onde válvulas de alívio de pressão são usadas

Aplicações industriais

PRVs são encontrados em muitas indústrias:

Petróleo e gás: Protegendo oleodutos e equipamentos de processamento de picos de pressão perigosos.

Processamento químico: Prevenção de explosões de reator e proteção contra fugitivos reações.

Sistemas de vapor: Proteger caldeiras e redes de distribuição a vapor no poder plantas e instalações de fabricação.

Tratamento de água: Mantendo pressões seguras no processamento e distribuição de água sistemas.

Fabricação farmacêutica: Protegendo recipientes estéreis e equipamentos de processamento.

Sistemas HVAC: Garantir a operação segura dos sistemas de aquecimento e refrigeração em edifícios.

Situações de sobrepressão comum

Várias condições podem causar perigosas acúmulo de pressão:

• Mau funcionamento do equipamento ou falhas do sistema de controle
• Tomadas bloqueadas ou válvulas fechadas a jusante
• Aumentos de temperatura que expandem fluidos
• Reações químicas que produzem gás
• Falhas de energia que param de refrigeração
• Erro humano em procedimentos operacionais

Tipos de válvulas de alívio de pressão

Válvulas de alívio de pressão vs. alívio de segurança Válvulas

Enquanto os dois tipos protegem contra Expressa, eles funcionam de maneira diferente:

Válvulas de alívio de pressão (prvs): Abra gradualmente e normalmente é usado com líquidos. Eles começam abrindo cerca de 3-5% acima da pressão definida e feche totalmente quando a pressão Droga 2-4% abaixo do ponto de ajuste.

Válvulas de alívio de segurança (SRVs): Abra rapidamente com uma ação "pop" e é usado com gases ou vapor. Eles podem lidar com aumentos de pressão de 10 a 20% acima da pressão definida.

Válvulas de combinação: Pode lidar com líquidos e gases, alternando entre gradual e Ação pop, dependendo do tipo de fluido.

Tipos principais e suas características

Válvulas com mola

Estes são do tipo mais comum, usando um Mola para segurar a válvula fechada.

Vantagens:

• Design simples e confiável
• Funciona na maioria dos aplicativos
• Fácil de manter

Desvantagens:

• Sensível à pressão traseira (pressão a jusante da válvula)
• Pode falar ou vibrar sob certas condições

Melhor usado para: Caldeiras a vapor, aplicativos de processo geral

Válvulas equilibradas de foles/pistão

Essas válvulas compensam a pressão traseira Efeitos usando um sistema de fole ou pistão.

Vantagens:

• Não afetado pela mudança de pressão de volta
• Controle de pressão mais preciso
• Melhor para aplicações corrosivas

Desvantagens:

• Design mais complexo
• Fole pode se desgastar com o tempo
• Precisa de sistemas de ventilação

Melhor usado para: Sistemas com pressão de volta variável, serviços sujos ou corrosivos

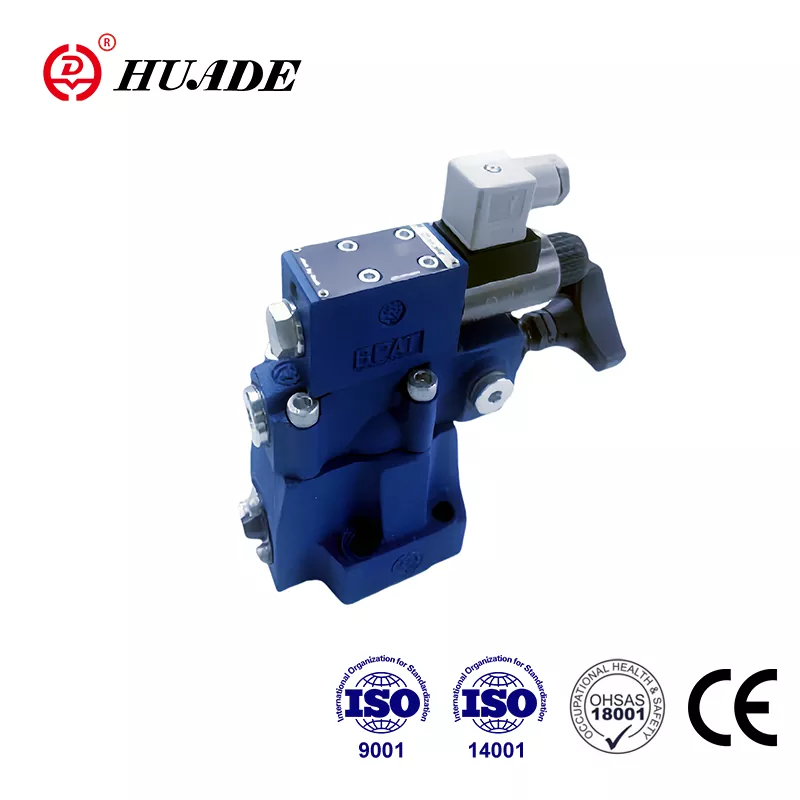

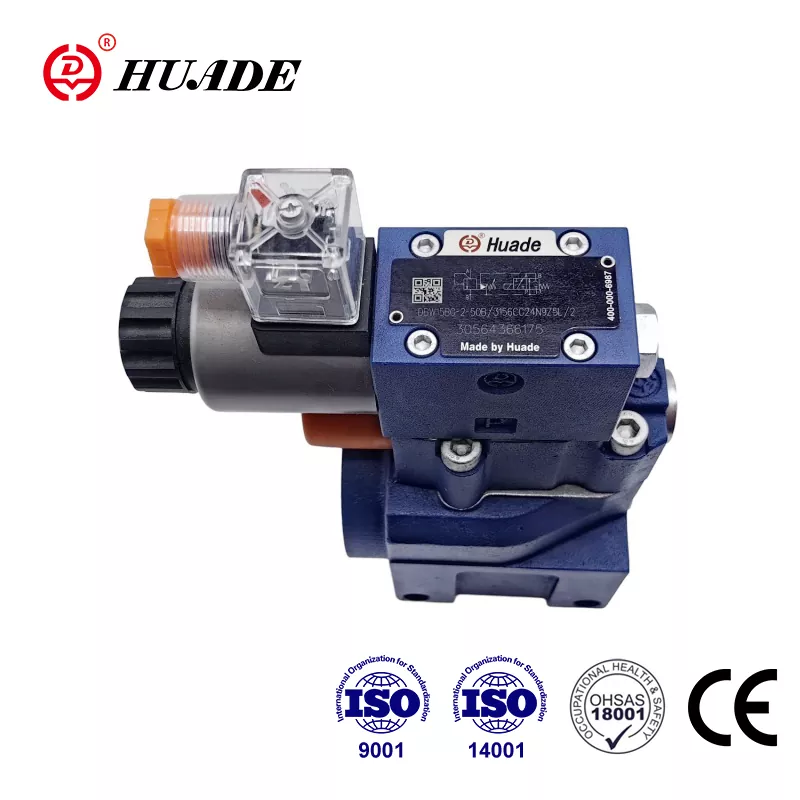

Válvulas operadas por piloto

Estes usam uma pequena válvula piloto para controlar um Válvula principal maior.

Vantagens:

• Muito preciso (pode operar com 98% da pressão definida)
• Não converse ou vibre
• Bom para grandes aplicações de fluxo

Desvantagens:

• Mais complexo e caro
• Sensível à contaminação
• Requer mais manutenção

Melhor usado para: Sistemas de grande capacidade, aplicações de alta pressão

Ruptura discos

Estes são discos finos de metal que explodem quando A pressão fica muito alta.

Vantagens:

• Custo muito baixo
• Sem vazamento antes da ativação
• Pode proteger os PRVs da corrosão

Desvantagens:

• Apenas de uso único
• Crie fragmentos de metal quando estourar
• Requer desligamento do sistema para substituir

Melhor usado para: Eventos de sobrepressão raros, ambientes corrosivos

Válvulas de alívio de surto

Essas válvulas especiais abrem dentro milissegundos para proteger contra picos de pressão repentinos.

Vantagens:

• Resposta extremamente rápida
• Excelente para proteção de martelo de água
• Características precisas de abertura

Desvantagens:

• Aplicação especializada
• Custo mais alto

Melhor usado para: Proteger contra mudanças rápidas de pressão nos pipelines

Principais parâmetros operacionais

Defina pressão

Esta é a pressão na qual a válvula começa a abrir. Deve ser calibrado com cuidado, geralmente testado três vezes para Certifique -se de precisão dentro de ± 3% ou 0,1 bar. A pressão operacional normal deve ser Pelo menos 20% abaixo da pressão definida (mínimo de 10%) para evitar vazamentos.

Pressão de alívio e sobrepressão

A pressão de alívio é igual a pressão definida mais Subsídio de excesso de pressão. Aplicações diferentes permitem uma sobrepressão diferente níveis:

• Aplicações gerais: 10%
• Aplicações de caldeira: 3-5%
• Emergência de incêndio: até 20%

Os padrões da ASME limitam a sobrepressão a 10% de Pressão de trabalho máxima permitida (MAWP) para a maioria dos navios, ou 21% durante o incêndio emergências.

Pressão de reatamento e derramamento

A pressão de reatamento é quando a válvula totalmente fecha novamente. Explosão é a diferença entre a pressão definida e o reatamento pressão, normalmente 4-20%. Uma margem de 3-5% impede a conversa.

Pressão de trabalho máxima permitida (Mawp)

Esta é a pressão mais alta que protegiu O equipamento pode lidar com segurança. A pressão do conjunto da válvula não deve exceder o MAWP e A pressão de alívio não deve exceder a pressão acumulada máxima permitida (Maap).

Problemas comuns e suas causas

Entender os modos de falha típicos ajuda Com solução de problemas e prevenção:

A válvula não abre a pressão definida

Causas:

• Molas quebradas ou enfraquecidas
• Movimento de válvula de bloqueio de contaminação
• Operação de prevenção de corrosão
• Calibração incorreta

Consequências: Expressão do sistema, possíveis danos ao equipamento ou explosão

Expressão do sistema (a válvula falha em Abrir)

Causas:

• Válvula presa devido à contaminação
• Seleção de válvula errada ou dimensionamento
• Danos graves de corrosão

Consequências: Falha catastrófica, incidentes de segurança (como o estojo da ilha de três milhas)

Vazamento da válvula

Causas:

• Válvula não fechando corretamente
• Tamanho da válvula errado para o aplicativo
• Superfícies de vedação usadas ou danificadas
• Estresse térmico das mudanças de temperatura

Consequências: Perda de energia, liberação ambiental, ineficiência do sistema

Conversando e vibração

Causas:

• Queda excessiva de pressão de entrada (mais de 3%)
• Alta pressão de traseiro
• Válvula de tamanho grande para o aplicativo

Consequências: Desgaste rápido dos componentes da válvula, dano de tubo, ruído

Grudando, desgaste e corrosão

Causas:

• Fluidos contaminados
• Materiais incompatíveis
• Condições operacionais duras

Consequências: Falha da válvula, vazamento inesperado, comprometimento do sistema de segurança

A maioria dos problemas decorre dos problemas do sistema em vez de defeitos de válvula, enfatizando a importância da seleção adequada, instalação e manutenção.

Manutenção e melhoria de confiabilidade

Estratégias de manutenção

Manutenção preventiva: Inspeção regular, limpeza, lubrificação e teste. De alto risco As inscrições podem exigir manutenção anual.

Grandes revisões: Desmontagem completa, teste não destrutivo, componente substituição e teste completo antes de retornar ao serviço.

Técnicas de diagnóstico

Inspeção básica: Verificações visuais e testes de vazamento podem identificar problemas óbvios.

Teste não destrutivo avançado (NDT):

• Monitoramento de emissão acústica
• Teste ultrassônico
• Inspeção magnética de partículas
• Teste de penetrante de corante
• Teste radiográfico
• Análise de vibração

Essas técnicas avançadas podem detectar Problemas cedo, reduzindo os custos e prevenindo falhas.

Monitoramento inteligente e preditivo Manutenção

A tecnologia moderna oferece sofisticação Sistemas de monitoramento:

Monitoramento acústico sem fio: Sistemas como Rosemount 708 podem detectar operação de válvula sem contato físico.

Transmissores de posição: Dispositivos como Fisher 4400 Monitor Posição de válvula continuamente.

Inteligência artificial: AI e aprendizado de máquina analisam os dados de monitoramento para prever falhas antes que elas ocorram.

Empresas que usam esses relatórios de tecnologias Redução de até 50% nos desligamentos não planejados. Histórias de sucesso de Shell, General Motores e Frito-Lay mostram economia de milhões de dólares através de preditivos programas de manutenção.

Inspeção baseada em risco (RBI) e Manutenção centrada na confiabilidade (RCM)

RBI: Quantifica a probabilidade de falha e consequências, permitindo a manutenção Recursos para se concentrar no equipamento de maior risco.

Rcm: Leva um abordagem focada na função, determinando as tarefas de manutenção mais eficazes para cada componente.

Essas abordagens funcionam juntas para otimizar Cronogramas de manutenção e melhorar a confiabilidade geral do sistema.

Padrões e regulamentos da indústria

A conformidade com os padrões da indústria é Essencial para a segurança e operação legal:

Caldeira ASME e código do vaso de pressão

• Seção I (caldeiras)eSeção VIII (vasos de pressão): Limite a sobrepressão a 10-21% do MAWP dependendo das condições
• Requer proteção de pressão independente para cada navio

Padrões da API

• API 520: Dimensionando cálculos e Requisitos de fluxo
• API 521: Diretrizes de instalação e design do sistema
• API 526: Compras de válvula especificações
• API 527: Aperto do assento requisitos

Série ISO 4126

Padrões internacionais cobrindo a segurança Requisitos de válvula, incluindo válvulas operadas por piloto e discos de ruptura.

Diretiva de equipamentos de pressão (PED) 2014/68/UE

Regulamentos europeus que exigem marcação de CE e avaliação de conformidade para equipamentos de pressão.

Requisitos da OSHA

Regulamentos de segurança no local de trabalho dos EUA que proíbem isolamento da válvula e exigindo sistemas independentes de alívio de pressão.

Tendências tecnológicas e futuro Desenvolvimentos

Integração digital

PRVs modernos incorporam cada vez mais Sistemas de monitoramento e controle digitais. Válvulas inteligentes podem comunicar seus Status, preveja as necessidades de manutenção e otimize o desempenho automaticamente.

Materiais avançados

Novos materiais resistem melhor à corrosão e duram mais em ambientes severos. Esses materiais reduzem a manutenção requisitos e melhorar a confiabilidade.

Simulação e modelagem

Simulações de computador ajudam os engenheiros a desenhar Melhores sistemas de válvulas e prevê o desempenho sob várias condições. Esse reduz a necessidade de testes físicos caros.

Considerações ambientais

Válvulas mais recentes minimizam as emissões e Impacto ambiental, mantendo o desempenho da segurança. Isso é particularmente Importante no processamento químico e nas aplicações de refino de petróleo.

Conclusão e recomendações

Principais descobertas

Status de operação da válvula de alívio de pressão envolve os parâmetros de estado estacionário (como pressão definida e capacidade de fluxo) e Características de resposta transitória (como tempo de abertura e proteção contra surtos). A confiabilidade depende da conformidade de padrões adequados, manutenção regular e Cada vez mais, sistemas de monitoramento inteligentes.

Descobertas importantes de pesquisas recentes:

• As válvulas de alívio de surto superam significativamente o desempenho convencional válvulas para mudanças rápidas de pressão
• A combinação com discos de ruptura impede o vazamento ao permitir Teste online
• A maioria das falhas das válvulas resultam de problemas do sistema em vez de Defeitos de válvula
• A manutenção preditiva usando IA pode reduzir drasticamente os custos e melhorar a segurança

Recomendações de ação

Para design e seleção:

• Use cálculos da API 520 para dimensionamento adequado
• Considere simulações de pressão transitória para críticas Aplicações
• Especificações do fabricante de referência de fornecedores comprovados Como Emerson e Crosby
• Inclua proteção de surto para sistemas propensos a martelo de água

Para operação e manutenção:

• Mantenha pelo menos 20% da margem de pressão abaixo da pressão definida
• Implementar monitoramento avançado usando sistemas NDT e AI
• Use abordagens RBI e RCM para otimizar os cronogramas de manutenção
• Operadores de trem na operação e emergência adequados da válvula procedimentos

Para conformidade regulatória:

• Garantir processos estritos de revisão e aprovação de documentação
• Realizar avaliações regulares de análise de risco de processo (PHA)
• Mantenha -se atualizado com padrões e regulamentos em evolução
• Mantenha os registros adequados de certificação e teste

Para suporte comercial:

• Utilize ferramentas e calculadoras de seleção on -line
• Acesse as folhas de dados do fabricante e os recursos técnicos
• Considere o custo total de propriedade, não apenas a compra inicial preço
• Construir relacionamentos com provedores de serviços qualificados

Seguindo estas recomendações e Mantendo uma abordagem abrangente para o gerenciamento da válvula de alívio de pressão, As organizações podem garantir operações seguras, confiáveis ​​e econômicas enquanto atendendo a todos os requisitos regulatórios.

O futuro da válvula de alívio de pressão A tecnologia parece promissora, com monitoramento inteligente, manutenção preditiva e Materiais avançados continuando a melhorar a segurança e a confiabilidade. Ficando informado sobre esses desenvolvimentos e a implementação das melhores práticas serão essencial para manter a vantagem competitiva, garantindo o mais alto níveis de segurança.
