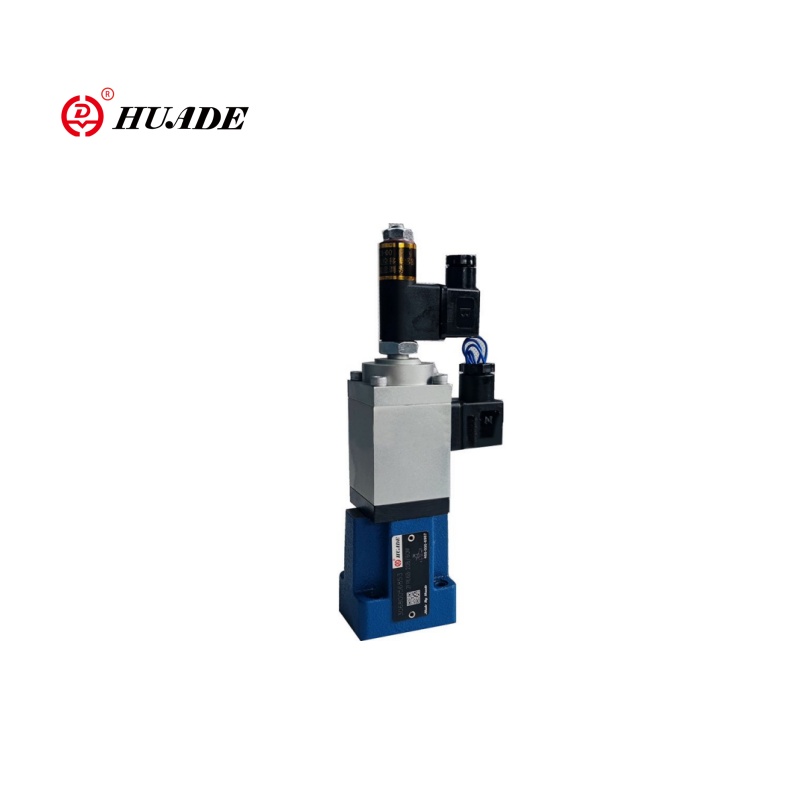

Pense em uma válvula de controle de fluxo proporcional como o “interruptor dimmer inteligente” dos sistemas hidráulicos. Assim como um interruptor dimmer permite controlar o brilho da luz, essas válvulas permitem controlar exatamente a velocidade com que o óleo hidráulico flui pelo sistema. [Primeiro entendao que são válvulas proporcionais.]
Por que isso é importante:
As válvulas hidráulicas tradicionais são totalmente abertas ou totalmente fechadas - como um interruptor de luz normal. As válvulas proporcionais proporcionam um controle suave e preciso - como aquele interruptor dimmer. Este controle suave significa:
- Menos choque e vibração em suas máquinas
- Movimento mais preciso de cilindros hidráulicos e motores
- Melhor eficiência energética
- Operação mais suave em geral
O Conceito Básico
Veja como funciona em termos simples:
Entrada Elétrica
Você envia um sinal elétrico (geralmente 4-20 mA ou 0-10 V) para a válvula
Resposta Proporcional
A válvula abre proporcionalmente a esse sinal
Controle de Fluxo
Mais sinal = mais fluxo, menos sinal = menos fluxo
Operação Suave
As mudanças acontecem gradualmente, não de repente
Esta relação proporcional é o que torna estas válvulas tão valiosas nos sistemas hidráulicos modernos.
Por que são importantes: a evolução do controle simples para o controle inteligente
A maneira antiga: controle Bang-Bang
No passado, a maioria dos sistemas hidráulicos usava válvulas simples de ligar/desligar (chamadas de controle "bang-bang"). Essas válvulas tinham duas configurações:
- Totalmente aberto:Fluxo máximo
- Totalmente fechado:Sem fluxo
Problemas com o controle bang-bang:
- Picos repentinos de pressão quando as válvulas abrem ou fecham rapidamente
- Vibração e estresse mecânico em equipamentos
- Dificuldade em alcançar velocidades ou posições precisas
- Desperdício de energia devido à operação constante de fluxo total
A Nova Maneira: Controle Proporcional
As válvulas proporcionais mudaram tudo ao fornecer:
Aceleração Suave
Em vez de movimentos bruscos de partida e parada, o maquinário se move suavemente do repouso até a velocidade máxima.
Controle preciso de velocidade
Você pode definir velocidades exatas para diferentes partes do ciclo da máquina.
Eficiência Energética
O sistema só usa o fluxo que precisa, quando precisa.
Melhor qualidade do produto
Movimentos mais suaves significam melhores resultados nos processos de fabricação.
Manutenção reduzida
Menos choque e vibração significam maior vida útil do equipamento.
Impacto no mundo real
Considere uma máquina de moldagem por injeção que fabrica peças plásticas:
- Sistema antigo:O cilindro de injeção moveu-se a toda velocidade ou parou completamente, causando defeitos e desperdício de material
- Novo sistema:A velocidade do aríete varia suavemente ao longo do ciclo de injeção, produzindo peças consistentes e de alta qualidade
Esta evolução do controle simples para o inteligente tornou as válvulas proporcionais essenciais na fabricação moderna.
Como funcionam: por dentro da tecnologia
Compreender como funcionam as válvulas de controle de fluxo proporcional ajuda você a escolhê-las e usá-las melhor. Vamos analisar os principais componentes.
[Aprenda o completoprincípio de funcionamento das válvulas proporcionais]
1. O Solenóide Proporcional: O Cérebro
O solenóide proporcional é como o cérebro da válvula. Ao contrário dos solenóides normais que estão ligados ou desligados, os solenóides proporcionais podem criar diferentes quantidades de força com base no sinal elétrico que recebem.
Como funciona:
- Recebe sinal elétrico (corrente ou tensão)
- Cria força magnética proporcional a esse sinal
- Mais sinal = mais força magnética
- Esta força move as partes internas da válvula
Principais recursos:
- Usa energia DC para operação suave
- Freqüentemente usa sinais PWM (modulação por largura de pulso) em torno de 200 Hz
- Pode incluir "pontilhamento" - pequenas vibrações que reduzem o atrito
2. O carretel e o corpo da válvula: o controlador de fluxo
Dentro do corpo da válvula fica um cilindro usinado com precisão chamado carretel. Este carretel desliza para frente e para trás para controlar o fluxo.
Recursos de design de carretel
- Entalhes de medição:Formas especiais (V, U ou retangulares) cortadas no carretel que controlam como o fluxo muda com a posição do carretel
- Características de sobreposição:O modo como as bordas do carretel se alinham com as portas afeta a resposta da válvula
Características de Fluxo
- Fluxo linear:O fluxo aumenta proporcionalmente com o movimento do carretel
- Fluxo progressivo:O fluxo aumenta mais em aberturas maiores, proporcionando um controle mais preciso em fluxos baixos
3. Compensação de Pressão: Mantendo Fluxo Consistente
Uma das características mais importantes nas válvulas proporcionais de qualidade é a compensação de pressão. Este sistema garante que o fluxo permaneça constante mesmo quando a pressão da carga muda.
O problema sem compensação:Se você estiver levantando uma carga pesada, a contrapressão aumenta, reduzindo o fluxo mesmo que a abertura da válvula permaneça a mesma.
A solução:Um compensador de pressão ajusta automaticamente a queda de pressão no carretel principal para mantê-la constante.
Benefícios:
- O fluxo depende apenas do sinal da válvula, não da carga
- Comportamento previsível do sistema
- Programação e controle mais fáceis
4. Sistemas de Feedback: Garantindo Precisão
As válvulas proporcionais de última geração incluem sistemas de feedback que monitoram a posição real do carretel e a comparam com a posição desejada.
| Tipo de válvula | Opinião | Precisão | Custo | Aplicativos |
|---|---|---|---|---|
| Válvulas de circuito aberto | Sem comentários | Moderado | Mais baixo | Aplicações básicas |
| Válvulas de circuito fechado | Sensores LVDT | Alto | Mais alto | Aplicações de precisão |
Tipos de válvulas de controle de fluxo proporcional
As válvulas proporcionais vêm em diversas configurações. Compreender esses tipos ajuda você a escolher o correto para sua aplicação.
Por mecanismo de acionamento
Válvulas de ação direta
O solenóide move diretamente o carretel
- Resposta rápida (5-10 milissegundos)
- Tamanho compacto
- Design simples
Limitações:Limitado a vazões menores (<50 L/min) e pressões (<210 bar)
Melhor para:Sistemas pequenos, dispositivos médicos, estágios piloto para válvulas maiores
Válvulas Operadas por Piloto (Dois Estágios)
Uma pequena válvula piloto controla o fluxo de óleo para mover o carretel principal
- Pode lidar com fluxos elevados (até 1600 L/min)
- Altas pressões (até 350 bar)
Limitações:Resposta mais lenta (~100 ms)
Melhor para:Maquinário pesado, grandes sistemas industriais, aplicações de alta potência
Por função
Válvulas de controle de fluxo
- A tarefa principal é controlar a taxa de fluxo
- Geralmente configurações de 2 ou 3 vias
- Muitas vezes incluem compensação de pressão
- Controlar a velocidade do atuador
Válvulas de controle direcional
- Controle o fluxo e a direção
- Normalmente válvulas de 4 vias e 3 posições
- Substitua várias válvulas simples
- Controlar a direção e a velocidade do cilindro ou do motor
Válvulas de controle de pressão
- Controle a pressão do sistema em vez do fluxo
- Inclui válvulas de alívio e válvulas redutoras de pressão
- Mantenha pressões operacionais seguras
Proporcional versus outros tipos de válvula
Compreender como as válvulas proporcionais se comparam a outras tecnologias ajuda você a tomar melhores decisões.
Válvulas Proporcionais vs. On/Off
| Recurso | Válvulas liga/desliga | Válvulas Proporcionais |
|---|---|---|
| Tipo de controle | Binário (aberto/fechado) | Contínuo (variável) |
| Controle de Fluxo | Fluxo total ou nenhum fluxo | Qualquer fluxo de 0-100% |
| Choque do Sistema | Alto (mudanças repentinas) | Baixo (transições suaves) |
| Uso de energia | Muitas vezes um desperdício | Eficiente (corresponde à demanda) |
| Complexidade | Circuitos simples | Eletrônica mais complexa |
| Custo | Baixo custo inicial | Custo inicial mais alto |
Válvulas proporcionais vs. servoválvulas
| Recurso | Válvulas Proporcionais | Servoválvulas |
|---|---|---|
| Precisão | Bom (±2-5%) | Excelente (±0,5%) |
| Velocidade de resposta | Moderado (2-50 Hz) | Muito rápido (>100 Hz) |
| Custo | Moderado | Alto (10-20x mais) |
| Tolerância à Contaminação | Alto | Baixo (precisa de óleo muito limpo) |
| Complexidade | Moderado | Alto |
| Manutenção | Padrão | Especializado |
Quando escolher cada tipo
Escolha válvulas liga/desliga quando:
- Você só precisa de um controle simples de abertura/fechamento
- O custo é a principal preocupação
- A aplicação pode tolerar choques e vibrações
- Não é necessário controle preciso
Escolha Válvulas Proporcionais quando:
- Você precisa de velocidade variável ou controle de posição
- A operação suave é importante
- A eficiência energética é importante
- A precisão moderada é suficiente
- Trabalhando em ambientes industriais típicos
Para especificações hidráulicas, consulteguia de válvulas proporcionais hidráulicas
Escolha Servo Válvulas quando:
- É necessária precisão ultra-alta
- É necessária uma resposta muito rápida
- O custo é secundário ao desempenho
- Você pode manter o fluido hidráulico muito limpo
- A aplicação exige isso (aeroespacial, testes)
Principais métricas de desempenho que você precisa saber
Ao selecionar uma válvula proporcional, diversas métricas de desempenho determinam quão bem ela funcionará em sua aplicação.
Classificações de fluxo e pressão
Taxa de fluxo máxima
- Geralmente especificado com uma queda de pressão padrão (como 5 bar ou 70 psi)
- Faixas típicas: 7-1000 L/min (2-260 GPM)
- Escolha com base nos requisitos de velocidade do seu atuador
Pressão Máxima
- Limite de pressão operacional seguro
- Faixas típicas: 280-400 bar (4000-5800 psi)
- Deve exceder a pressão máxima do seu sistema
Queda de pressão
- Pressão perdida através da válvula no fluxo nominal
- Menor é melhor para eficiência
- Típico: 5-35 bar (70-500 psi) em vazão nominal
Precisão e repetibilidade
Histerese
Diferença de saída ao aproximar o mesmo ponto de direções diferentes
- Típico: 2-5% da escala completa
- Quanto menor, melhor para aplicações de precisão
Linearidade
Quão próximo o fluxo da válvula segue o sinal de entrada
- Típico: ±2% da escala completa
- Válvulas lineares são mais fáceis de controlar
Repetibilidade
Consistência ao retornar ao mesmo sinal de entrada
- Típico: ±1-3% da escala completa
- Importante para uma produção consistente
Zona morta
Faixa de sinal de entrada que não produz saída
- Típico: 2-5% da faixa total do sinal
- Causada pela sobreposição do carretel, necessária para vedação
Tabela de comparação de desempenho
| Tipo de válvula | Faixa de fluxo | Pressão | Tempo de resposta | Histerese | Tolerância à Contaminação | Custo relativo |
|---|---|---|---|---|---|---|
| Proporcional Básico | 7-100 L/min | Até 280 bares | 20-100ms | 3-5% | Alto | 2-4x |
| Proporcional em Malha Fechada | 7-1000 L/min | Até 350 bares | 10-50ms | 1-2% | Alto | 4-8x |
| Servo-Proporcional | 10-500 L/min | Até 350 bares | 5-20ms | <1% | Moderado | 8-15x |
