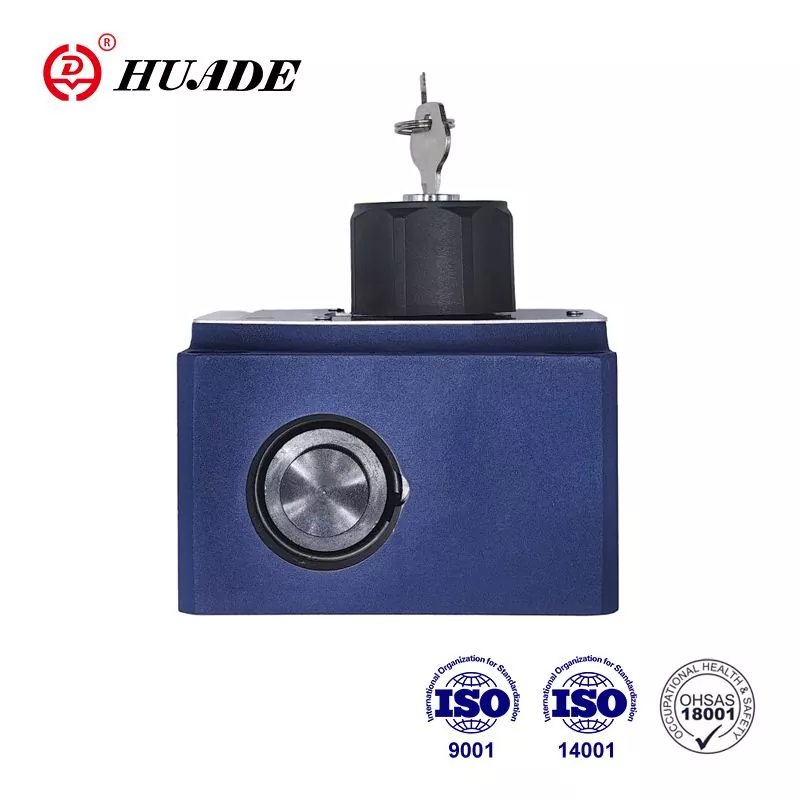

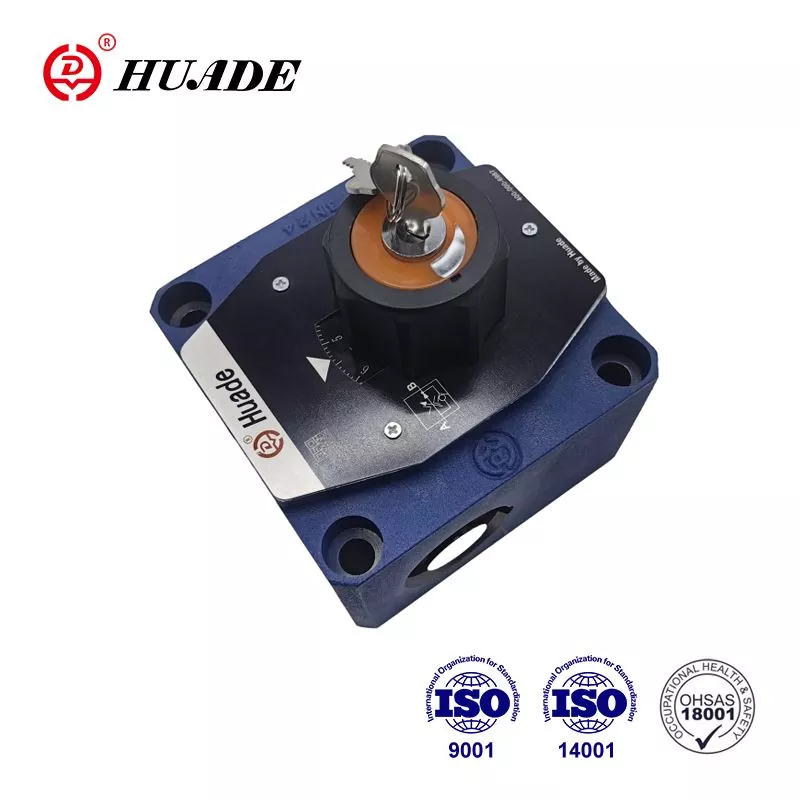

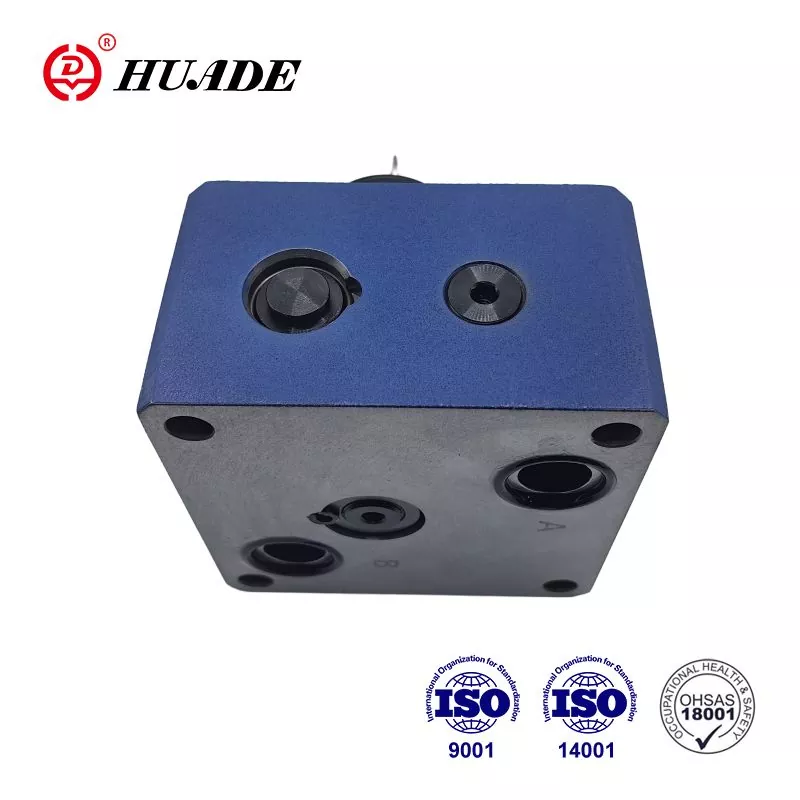

As válvulas de controle de fluxo são válvulas de controle de fluxo de 2 vias. Através da introdução da tecnologia, as válvulas hidráulicas Huade® podem se igualar à Rexroth em desempenho. Esta válvula de fluxo 2FRM 16 é uma alternativa boa e acessível à Rexroth. A Huade Hidráulica dá mais atenção ao custo-benefício e à praticidade, por isso sua válvula hidráulica tem um preço relativamente baixo. Esta é uma marca antiga na China.
|
Em geral |
|
|
Fluido hidráulico |
Óleo mineral (para vedação NBR) ou éster de fosfato (para vedação FPM) |
|
Faixa de temperatura (℃) |
-30 a +80 |
|
Faixa de viscosidade (mm²/s) |
10 a 800 |
|
Placa sanduíche retificadora |
||
|
Fluxo máximo (L/min) |
10 |
16 |
|
até 50 |
até 160 |
|
|
Pressão operacional (MPa) |
até 31,5 |
|
|
Pressão de fissuração (MPa) |
0.15 |
|
|
Peso (kg) |
3.2 |
9.3 |
|
Fluxo. Q máx (L/min) |
tamanho 10 |
tamanho 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p com fluxo de retorno livre B → A, dependente de Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Controle de fluxo |
estável à temperatura |
±2% (Q máx.) |
||||||
|
estável à pressão (até |
±2% (Q máx.) |
±5%(Q máx.) |
||||||
|
Pressão operacional, máx.-porta A (MPa) |
até 31,5 |
|||||||
|
Faixa de diferença de pressão mínima (MPa) |
0,3 a 0,7 |
0,5~1,2 |
||||||
|
Grau de contaminação (μm) |
25 (Q< 5L/min) |
10 (Q < 0,5L/min) |
||||||
|
Peso (Kg) |
5.6 |
11.3 |
||||||
Características:
▶ Padrão de portabilidade conforme DIN 24 340, de A, ISO 4401 e CETOP - RP 121H
▶ Limitador de curso do compensador de pressão, opcional
▶ Operação mecânica
▶ Redução do salto de inicialização
▶ Controle de fluxo em ambos os sentidos através de uma placa sanduíche retificadora
Aplicativo:
A principal função das válvulas de controle de fluxo 2FRM 16 é manter um fluxo constante independentemente da pressão e da temperatura.
As válvulas 2FRM 16 consistem basicamente de carcaça (1), bucha de orifício (3), compensador de pressão (4) com limitador de curso opcional, válvula de retenção (5), elemento de ajuste (2).
O fluxo do canal A para o canal B é estrangulado no orifício (6). Para manter constante o fluxo através do orifício, um compensador de pressão é conectado a montante do orifício (6). O fluxo é mantido em grande parte independente da temperatura devido ao desenho do orifício. O fluxo de retorno livre do canal B para o canal A é direcionado através da válvula de retenção (5). O fluxo é controlado apenas de A para B. Para controlar os fluxos em ambas as direções, uma placa sanduíche retificadora tipo Z4S pode ser instalada abaixo do fluxo válvula de controle.
Estrutura da Válvula de Controle de Fluxo 2FRM 16
Símbolo da Válvula de Controle de Fluxo 2FRM 16
