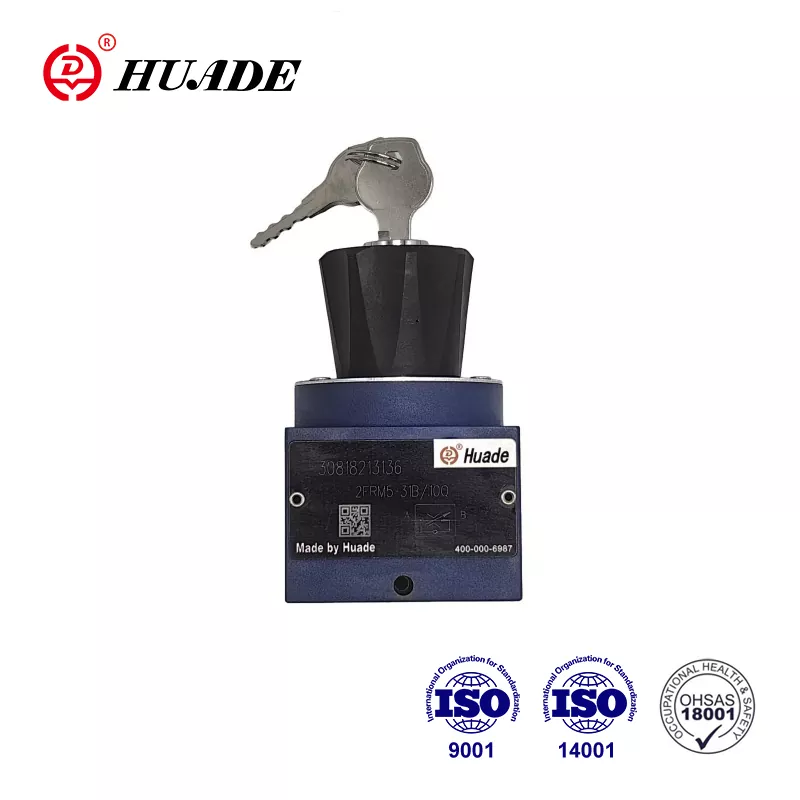

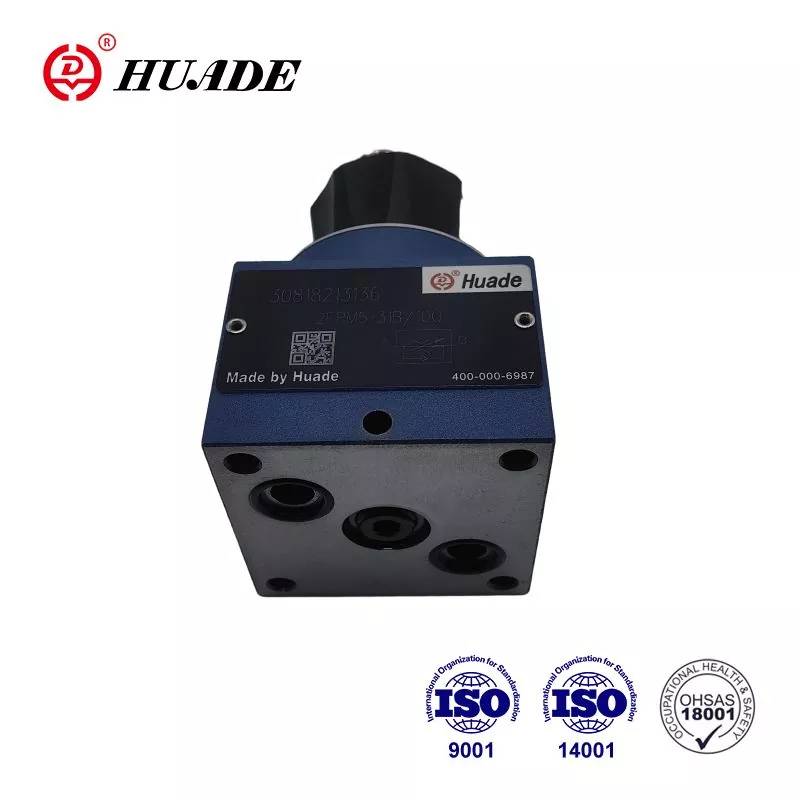

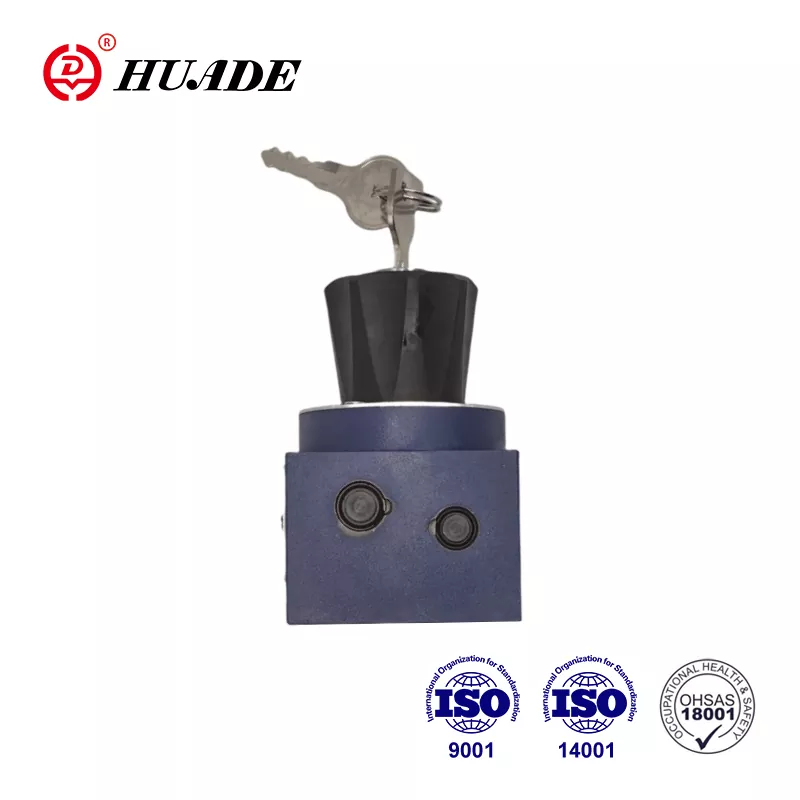

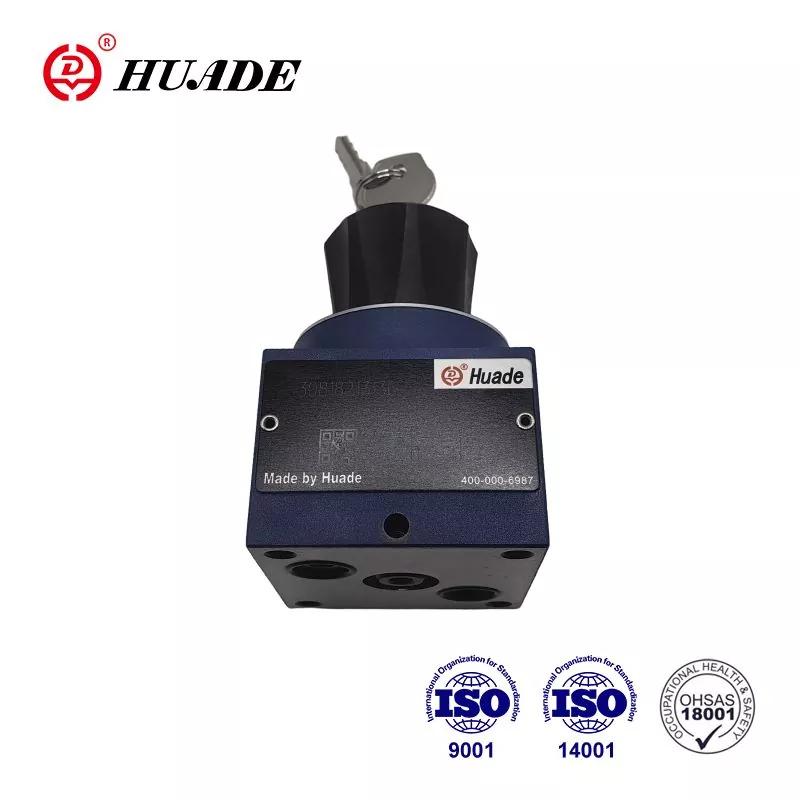

A válvula de fluxo 2FRM é uma válvula de controle de fluxo de 2 vias. É usado para estrangulamento. Huade® é de fato uma marca confiável na China. Através de duas cooperações de longo prazo com a Rexroth, as válvulas de controle de fluxo Huade® são compatíveis com a mesma série oferecida pela Rexroth. Seja na qualidade do produto, inovação tecnológica, atendimento ao cliente ou reputação da marca, a Huade Hydraulic teve um bom desempenho e conquistou ampla reputação do mercado e dos consumidores.
|
Em geral |
|
|
Fluido hidráulico |
Óleo mineral (para vedação NBR) ou éster de fosfato (para vedação FPM) |
|
Faixa de temperatura (℃) |
-30 a +80 |
|
Faixa de viscosidade (mm²/s) |
10 a 800 |
|
Placa sanduíche retificadora |
|
|
Fluxo máximo (L/min) |
15 |
|
Pressão operacional (MPa) |
até 21 |
|
Pressão de fissuração (MPa) |
0.1 |
|
Peso (kg) |
0.6 |
|
Válvula de controle de fluxo de 2 vias |
||||||||
|
Fluxo. qv máx (L/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p com fluxo de retorno livre B → A, dependente de qv (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Controle de fluxo |
estável à temperatura |
±5% |
±3% |
± 2% |
||||
|
estável à pressão (até |
±2% |
4% |
||||||
|
Pressão operacional, máx.-porta A (MPa) |
para 21 |
|||||||
|
Faixa de diferença de pressão mínima (MPa) |
0,3 a 0,5 |
0,6~0,8 |
||||||
|
Grau de contaminação (μm) |
25 (Q<5L/min) |
10 (Q < 0,5L/min) |
||||||
|
Peso (Kg) |
1.6 |
|||||||
Características:
▶ Padrão de portabilidade conforme DIN 24 340, de A, ISO 4401 e CETOP - RP 121H
▶ Limitador de curso do compensador de pressão, opcional
▶ Diminuição do salto de inicialização
▶ Controle de fluxo em ambos os sentidos através de uma placa sanduíche retificadora
▶ Botão giratório travável
Aplicativo:
A válvula de controle de fluxo, tipo 2FRM, é uma válvula de controle de fluxo de 2 vias, usada para estrangulamento e não é afetada pela pressão e temperatura.
A válvula reguladora de fluxo de 2 vias 2FRM consiste principalmente de carcaça(1), elemento de ajuste(2), orifício(3), compensador de pressão (4) opcionalmente com limitador de curso, bem como válvula de retenção(5) e é usada para o estrangulamento de um fluxo em baixa pressão e dependência de temperatura.
A seção transversal de estrangulamento é definida pela rotação do parafuso curvo (7). Para manter o fluxo constante independente da pressão no ponto de estrangulamento (8), um compensador de pressão (4) é conectado. A independência temperada é o resultado da construção do ponto de estrangulamento como um orifício.
O retorno do fluxo livre de B para A é feito através da válvula de retenção (5).
Para alcançar um fluxo controlado da válvula em qualquer direção, existe a possibilidade de instalar uma placa sanduíche retificadora tipo Z4S abaixo da válvula de controle de fluxo.
Estrutura da Válvula de Controle de Fluxo 2FRM 5
Símbolo da Válvula de Controle de Fluxo 2FRM 5
