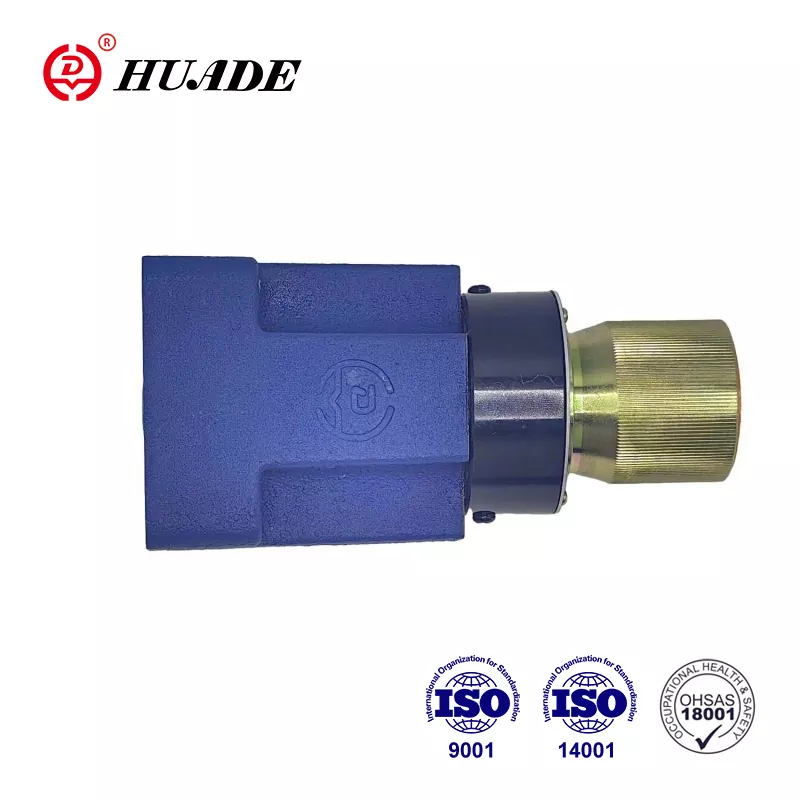

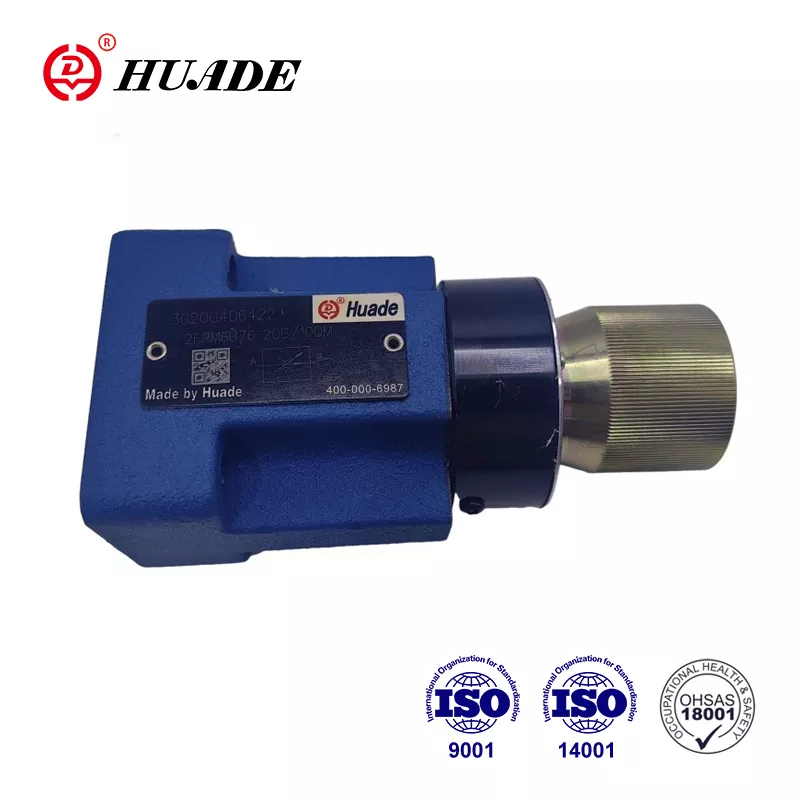

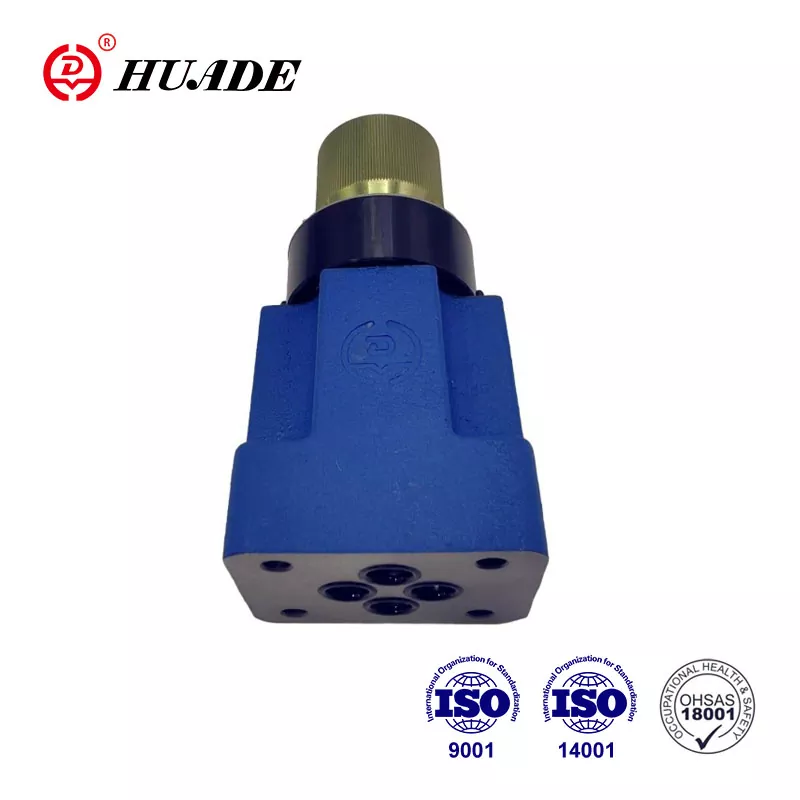

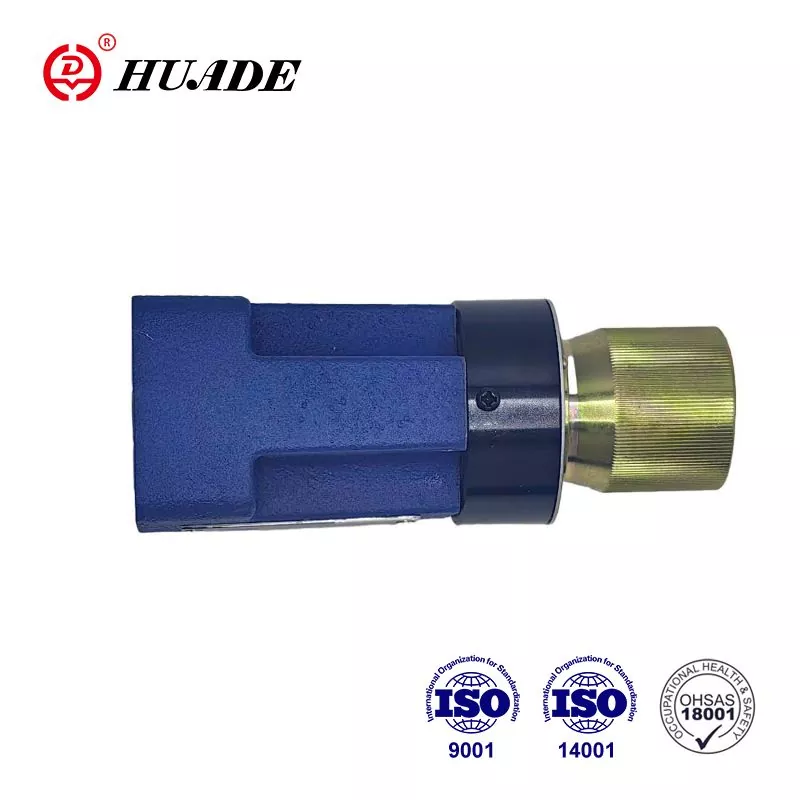

Válvula de controle de fluxo 2FRM 6

A válvula de controle de fluxo tipo 2 FRM é uma válvula de controle de fluxo de duas vias. A fábrica se concentra na praticidade dos produtos, controlando estritamente a qualidade dos produtos. O objetivo é fornecer válvulas de fluxo hidráulico de alta qualidade que os clientes podem pagar. As válvulas de fluxo Huade® 2FRM 6 são mais avançadas em tecnologia devido à introdução da tecnologia de ponta. A embalagem do produto pode ser personalizada, como embalagens de caixa de madeira, embalagens de plástico e embalagens padrão de caixa.

Parâmetro do produto da válvula de controle de fluxo 2FRM 6

Recurso do produto e aplicação da válvula de controle de fluxo 2FRM 6

Características:

▶ Fechamento externo do compensador de pressão, opcional

▶ Válvula de retenção, opcional

▶ Botão rotativo com escala

▶ Lockable.optional

1) Quando usado em conjunto com uma placa de retificador até 21 MPa

Aplicativo:

A válvula de controle de fluxo 2FRM 6 é usada para manter um fluxo constante, independentemente da pressão e temperatura.

Seção e símbolo da válvula de controle de fluxo 2FRM 6

Em geral:

A válvula de controle de fluxo de 2 vias 2FRM 6 é basicamente com o alojamento (1), o botão rotativo (2), o orifício (3), o compensador de pressão (4) e uma válvula de retenção opcional.

Válvula de controle de fluxo Tipo 2frm 6 b .._ 20b/m

(sem fechamento externo, sem válvula de retenção)

O fluxo da porta A a B é acelerado na posição do acelerador (5). A seção transversal do acelerador é variada com o botão rotativo (2). Em ordem para manter o fluxo constante, independente da pressão, um

O compensador de pressão (4) é montado na porta B a jusante da posição do acelerador (5). A mola de compressão (6) pressiona o orifício (3) e o compensador de pressão (4) para fora contra suas respectivas paradas e, portanto, mantém o compensador de pressão (4) na posição aberta quando não há fluxo através da válvula. Quando o fluido flui através da válvula, a pressão que atua na porta A aplica uma força para compensador de pressão (4) via orifício (7). O compensador de pressão (4) se move para a posição de compensação até o equilíbrio das forças. Se a pressão na porta A aumentar, o compensador de pressão (4) se mover na direção de fechamento, até que um equilíbrio de forças seja mais uma vez alcançado. Devido a essa ação de compensação contínua do compensador de pressão, é obtido um fluxo constante. Para controlar um fluxo através da válvula em ambas as direções, uma placa de sanduíche do retificador tipo Z4S 6 pode ser ajustada abaixo desta válvula de controle de fluxo.

Estrutura da válvula de controle de fluxo 2FRM 6-20B/... M ...

Tipo 2frm 6a ..- 20b/.. r

A função desta válvula é basicamente a mesma da válvula tipo 2FRM 6 b ..- 20B/.. M

No entanto, esse tipo de válvula de controle de fluxo é fornecido com uma porta externa que permite que o compensador de pressão (4) seja conectado pela porta P (11). A pressão externa que atua na porta P (11) via orifício (10) mantém o compensador de pressão (4) fechado contra a força da mola de compressão (6). Quando a válvula direcional conectada (9) é acionada para permitir o fluxo de P para B, o controle de malha fechada é alcançada como no tipo 2 FRM 6 B. Assim, é evitado um salto na inicialização.

Esta versão com fechamento externo do compensador só pode ser usado para controle do medidor.

O fluxo de retorno livre da porta B para A é via válvula de retenção (8).

Estrutura da válvula de controle de fluxo 2frm 6a ..- 20b/.. r

Exemplos de aplicação

Símbolo da válvula de controle de fluxo de 2 vias 2FRM 6
