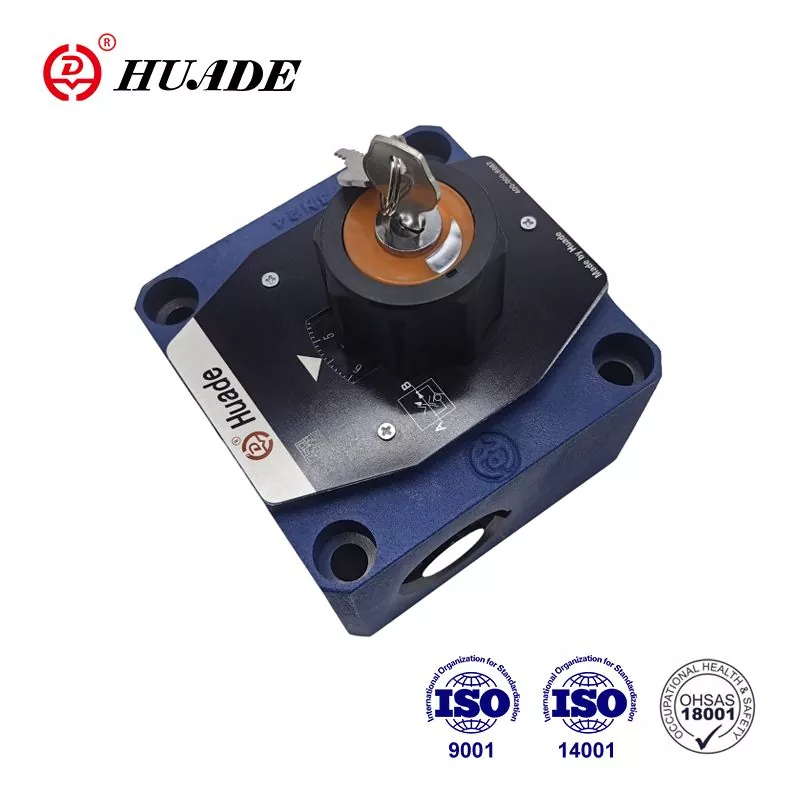

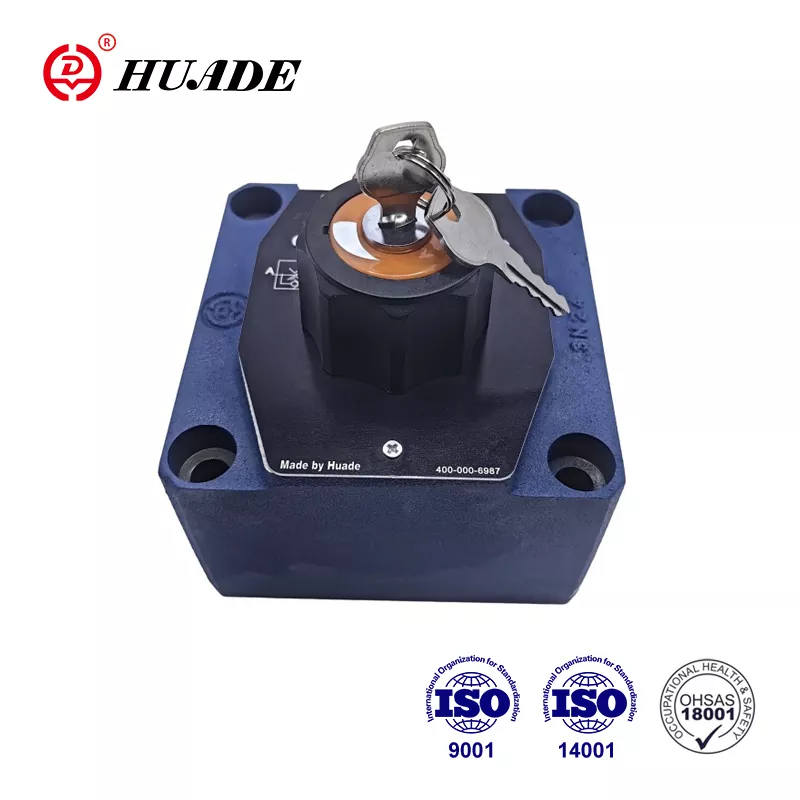

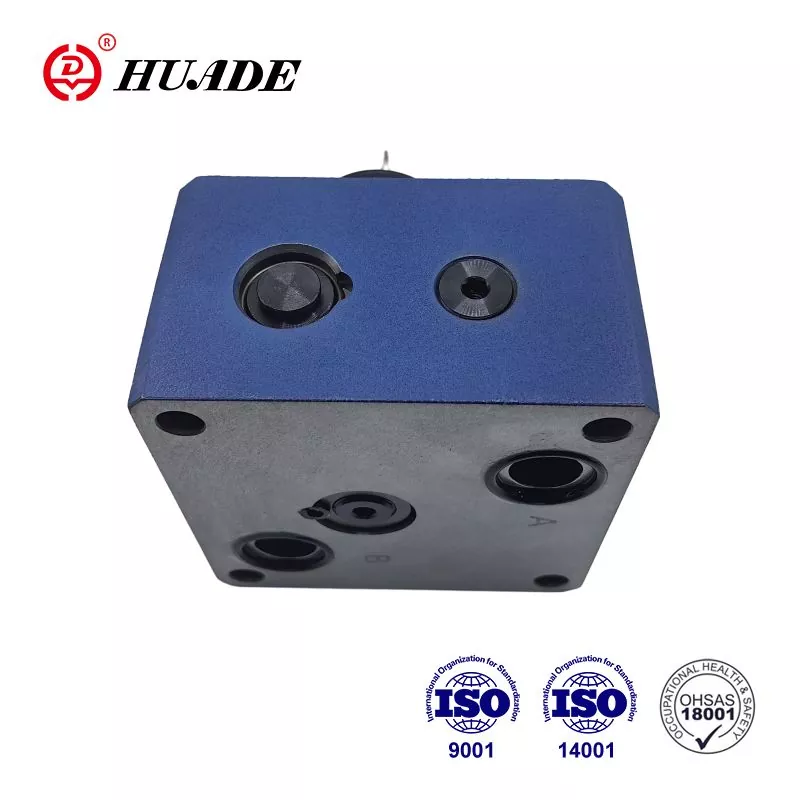

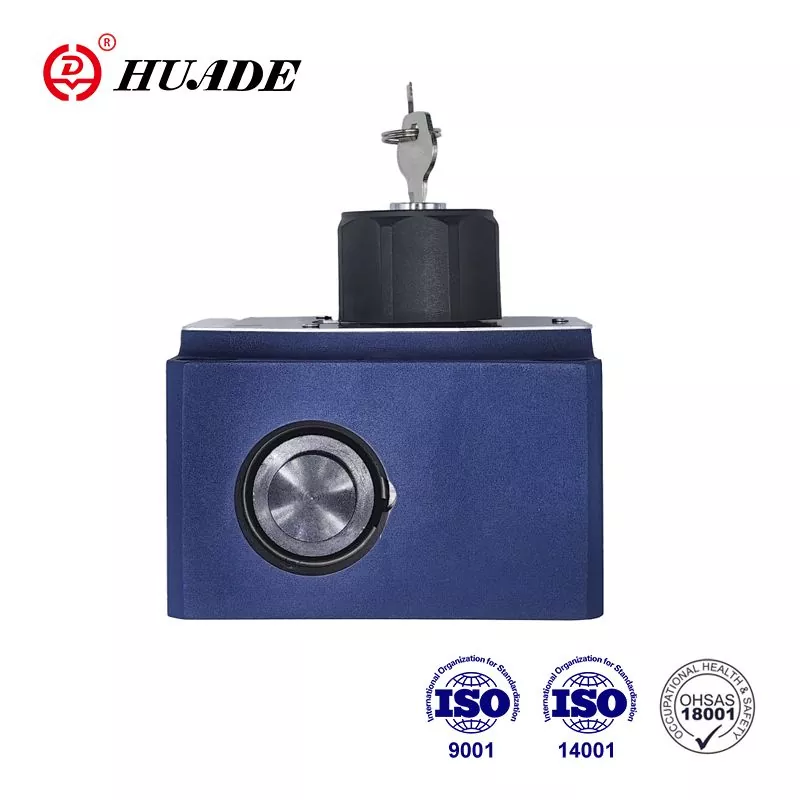

Válvula de controle de fluxo 2FRM 10

As válvulas de controle de fluxo são válvulas de controle de fluxo de duas vias. Graças à cooperação com a Rexroth duas vezes a partir de 1979, a Huade incorporou tecnologia de ponta de Rexroth. A qualidade das válvulas de controle de fluxo Huade® pode corresponder à das marcas internacionais de primeira linha e o preço dos produtos é ainda menor. A série de válvulas de controle de fluxo pode ser usada no sistema hidráulico de engrenagem de direção. Huade Hydraulic possui grandes clientes na indústria marinha.

Parâmetro do produto da válvula de controle de fluxo 2FRM 10

Recurso do produto e aplicação da válvula de controle de fluxo 2FRM 10

Características:

▶ Padrão de porta para DIN 24 340, de A, ISO 4401 e CETOP - RP 121H

▶ Limitador de AVC com compensador de pressão, opcional

▶ Operação mecânica

▶ Redução de salto inicial

▶ Controle de fluxo em ambas as direções usando uma placa de sanduíche de retificador

Aplicativo:

Válvulas de controle de fluxo 2FRM 10 são usadas para manter uma constante de fluxo independentemente da pressão e temperatura.

Seção e símbolo da válvula de controle de fluxo 2FRM 10

As válvulas 2FRM 10 consistem basicamente no alojamento (1), bucha do orifício (3), compensador de pressão (4) com limitador de acidente vascular cerebral opcional, válvula de retenção (5), elemento de ajuste (2).

O fluxo do canal A para o canal B é o acelerador no orifício (6). Para manter o fluxo através da constante de orifício, um compensador de pressão é conectado a montante do orifício (6). O fluxo é mantido amplamente independente da temperatura devido ao projeto do orifício. O fluxo de retorno livre do canal B para o canal A é direcionado através da válvula de retenção (5). O fluxo é controlado apenas de A a B. para controlar os fluxos em ambas as direções, uma placa de sanduíche do retificador Z4S pode ser instalada abaixo da válvula de controle de fluxo.

Estrutura da válvula de controle de fluxo 2FRM 10

Símbolo da válvula de controle de fluxo 2FRM 10
