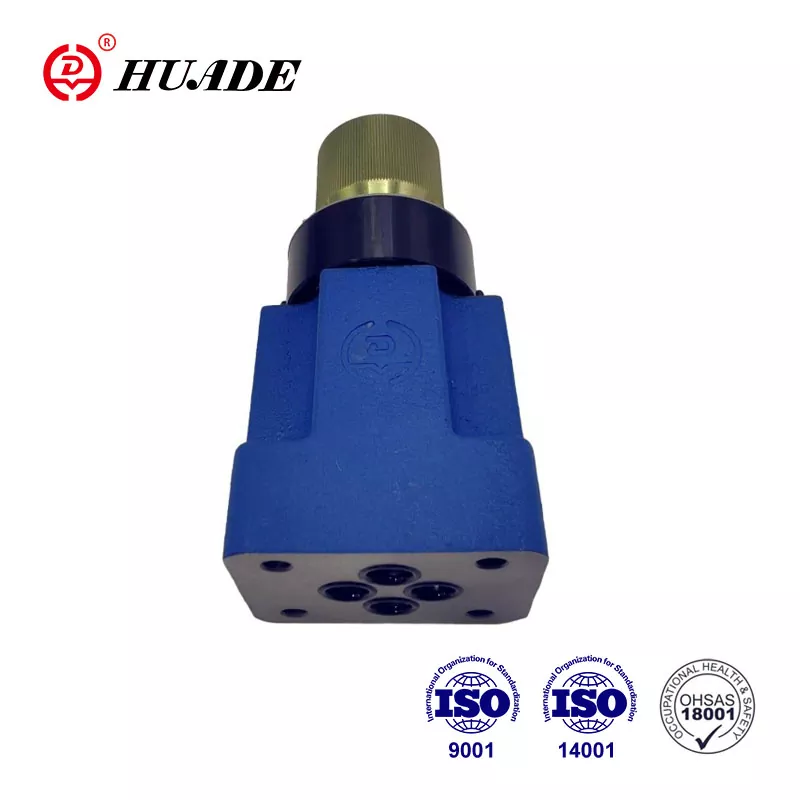

Válvula de controle de fluxo hidráulico de 2 vias: um guia completo

Uma válvula de controle de fluxo hidráulico de 2 vias é um componente crucial nos sistemas hidráulicos que controla a rapidez com que o fluido se move através de um circuito. Pense nisso como uma torneira de água - você pode transformá -la para controlar quanta água flui para fora. Nos sistemas hidráulicos, essas válvulas controlam a velocidade de máquinas como escavadeiras, máquinas de moldagem por injeção e equipamentos de fábrica.

Por que o controle de fluxo é importante nos sistemas hidráulicos

Em qualquer sistema hidráulico, três coisas são essenciais:

• Pressão- determina quanta força ou poder você recebe
• Direção- Controla para que maneira as coisas se movem
• Fluxo- Controla o quão rápido as coisas se movem

Como funciona uma válvula de controle de fluxo hidráulico de duas vias?

Partes básicas da válvula

Todas as válvulas de controle de fluxo hidráulico de 2 vias têm essas peças principais:

• Corpo da válvula- A concha externa que se conecta às suas linhas hidráulicas
• Abertura do acelerador- Uma pequena lacuna que o fluido flui
• Elemento de controle- move para tornar a lacuna maior ou menor
• Mecanismo de ajuste- Permite controlar a válvula (botão manual ou sinal elétrico)
• Primavera- Ajuda a válvula a retornar à sua posição inicial

A ciência por trás do controle de fluxo

Quando o líquido hidráulico flui através de uma pequena abertura, cria resistência. Esse princípio de controle de velocidade hidráulico é o que faz essas válvulas funcionarem. A fórmula básica é:

Isso significa:

• Abertura maior = mais fluxo = velocidade mais rápida
• Abertura menor = menos fluxo = velocidade mais lenta
• Maior pressão = mais fluxo (se a abertura permanecer a mesma)

Para aplicações de válvula de cilindro hidráulico, esse relacionamento controla diretamente a rapidez com que o pistão se move. Nos sistemas de controle motor hidráulico, determina a velocidade de rotação.

Quais são os tipos de válvulas de controle de fluxo hidráulico de 2 vias?

1. Válvulas de aceleração simples (não compensadas)

Este é o tipo mais básico. Eles trabalham como uma torneira manual de água:

Como eles funcionam:Você ajusta manualmente um botão para alterar o tamanho da abertura

Melhor para:Aplicações simples onde a velocidade exata não é crítica

2. Válvulas de controle de fluxo compensado por pressão

Estes são muito mais inteligentes. Eles ajustam automaticamente para manter o fluxo constante, mesmo quando a pressão muda.

Como eles funcionam:Um mecanismo especial no interior mantém a diferença de pressão na constante de abertura do acelerador

Melhor para:Máquinas de precisão, linhas de produção automatizadas

3. Válvulas compensadas de pressão e temperatura

Este é o tipo mais avançado. Eles ajustam as mudanças de pressão e temperatura.

Como eles funcionam:Materiais especiais internos respondem a mudanças de temperatura e ajustam automaticamente a válvula

Melhor para:Aeroespacial, equipamento de teste, aplicações críticas

Qual método de controle você deve escolher para sua válvula de controle de fluxo hidráulico?

Controle manual

O que é:Rodas de mão, botões ou parafusos que você vira à mão

Quando usar:Máquinas simples que não precisam de controle automático

Exemplos:Equipamentos básicos de loja, prensas manuais

Controle elétrico

Válvulas solenóides (liga/desliga)

• Função:Controle simples de ligar/desligar como um interruptor de luz
• Bom para:Operações básicas de início/parada
• Limitação:Não é possível fornecer controle de velocidade suave

Válvulas proporcionais

• Função:Controle suave com base em sinais elétricos (0-10V ou 4-20mA)
• Tempo de resposta:50-80 Hz (rápido o suficiente para a maioria das aplicações)
• Bom para:Moldagem por injeção, automação geral

Válvulas servo

• Função:Controle ultrapreco com feedback de posição
• Tempo de resposta:150-200 Hz (muito rápido)
• Bom para:Fabricação aeroespacial e de alta precisão

Comparação de desempenho

Tipo de controle	Precisão	Velocidade	Custo	Melhor uso
Manual	Baixo	Lento	Baixo	Equipamento simples
Solenóide	Baixo	Rápido	Baixo	Controle On/Off
Proporcional	Médio-alto	Médio	Médio	Automação geral
Servo	Muito alto	Muito rápido	Alto	Aplicações de precisão

Instalação e design do sistema

Onde uma válvula de controle de fluxo de duas vias deve ser instalada?

Você pode instalar válvulas de controle de fluxo de três maneiras:

Controle de entrada (medidor)

• Controla o óleo que entra no cilindro
• Bom para cargas positivas (como levantamento)
• Risco: pode causar cavitação se não for projetado corretamente

Controle de saída (medidor de saída)

• Controla o óleo saindo do cilindro
• Bom para cargas negativas (como reduzir objetos pesados)
• Fornece melhor controle, mas alta pressão

Controle de desvio

• Envia óleo extra de volta ao tanque
• Menos eficiente, mas mais simples
• Bom para aplicações que precisam de velocidade variável

Dicas de design para o melhor desempenho

• Tamanho corretamente:Escolha válvulas que funcionam em 20-80% de sua abertura máxima
• Mantenha o óleo limpo:Use a filtragem adequada (padrão ISO 4406)
• Considere a temperatura:Verifique se as válvulas funcionam em sua faixa de temperatura
• Plano de manutenção:Deixe espaço para ajuste e substituição da válvula

Aplicações do mundo real

Equipamento de fabricação

Máquinas de moldagem por injeção

• Use válvulas proporcionais para controle de velocidade preciso
• Vários estágios de velocidade para diferentes partes do ciclo
• Economiza energia e melhora a qualidade do produto

Máquinas -ferramentas

• Abordagem rápida, alimentação lenta, ciclos de retorno rápido
• Válvulas operadas por came para troca de velocidade automática
• Melhora o acabamento da superfície e a vida útil da ferramenta

Equipamento móvel

Escavadeiras e carregadeiras

• Compartilhamento de fluxo entre várias funções
• Sistemas de sensor de carga para eficiência
• Controle suave do operador

Guindastes e equipamentos de elevação

• As válvulas de holding de carga impedem a abaixamento descontrolado
• Controle preciso de velocidade para segurança
• Capacidade de abaixamento de emergência

Aeroespacial e Defesa

• Válvulas de servo leves
• Alta confiabilidade em condições extremas
• Controle preciso para superfícies de vôo

Escolhendo a válvula certa: um guia passo a passo

Principais fabricantes e produtos

Marcas principais

Bosch Rexroth

• Válvulas da série 2FRM e 2FRE
• Padrão da indústria para precisão
• Excelente suporte técnico

Parker Hannifin

• Série Colorflow com anéis de ajuste com código de cores
• Ampla gama de tamanhos e opções
• Boa disponibilidade em todo o mundo

Hidrato de porto

• Válvulas da série DSJ e SF
• Design modular para fácil integração
• Capacidades de alta pressão

Eaton

• Válvulas de cartucho (série SICV)
• Designs que economizam espaço
• Recursos multifuncionais

Danfoss

• Grupos de válvulas proporcionais de PVG
• Projetado para equipamentos móveis
• Soluções personalizáveis

O que procurar ao comprar

• Especificações técnicas correspondem às suas necessidades
• Boa documentação técnica
• Serviço e suporte local
• Tempos de entrega razoáveis
• Preços competitivos
• Confiabilidade comprovada em seu setor

Tendências futuras na tecnologia de controle de fluxo

Válvulas inteligentes e integração da IoT

As válvulas modernas estão ficando mais inteligentes com:

• Sensores embutidos para monitoramento
• Recursos de comunicação sem fio
• Alertas de manutenção preditiva
• Ajuste e monitoramento remotos

Materiais avançados

Novos materiais estão produzindo válvulas:

• Mais resistente ao desgaste
• Melhor em temperaturas extremas
• Mais duradouro
• Mais eficiente

Foco de eficiência energética

Novos designs se concentram em:

• Reduzindo o desperdício de energia
• Melhor gerenciamento de calor
• Classificações de eficiência aprimoradas
• Conformidade ambiental

Problemas e soluções comuns

Problema	Solução
A velocidade varia com a carga	Atualizar para a válvula compensada por pressão
Tempo de resposta ruim	Verifique se há ar no sistema, considere válvula servo
Caça ou oscilação de válvulas	Adicione amortecimento, verifique a rigidez do sistema
Geração excessiva de calor	Dimensionamento da válvula de retenção, considere o controle de desvio
Desempenho inconsistente	Melhorar a filtração do petróleo, verifique se há componentes gastos

Manutenção e solução de problemas

Tarefas regulares de manutenção

• Verifique a limpeza do óleo- Alterar filtros regularmente
• Monitore a temperatura operacional- Mantenha dentro dos limites do fabricante
• Inspecionar vazamentos externos- Endereço imediatamente
• Tempos de resposta de teste- Compare com as medidas da linha de base
• Calibrar sinais de controle- Garanta a precisão ao longo do tempo

Aviso de sinais de observar

• Resposta lenta
• Velocidades inconsistentes
• Ruídos incomuns
• Vazamento externo
• Calor excessivo

Considerações de custo

Custos iniciais

• Válvulas de aceleração simples: $ 50- $ 200
• Válvulas proporcionais: US $ 300- $ 1.500
• Válvulas servo: US $ 1.000 a US $ 5.000+

Custos de longo prazo

• Economia de eficiência energética
• Manutenção reduzida
• Melhor qualidade do produto
• Menos tempo de inatividade

ROI Fatores

• Melhorias na velocidade de produção
• Consistência da qualidade
• Economia de energia
• Redução de manutenção

Conclusão

As válvulas de controle de fluxo hidráulico de 2 vias são essenciais para o controle da velocidade nos sistemas hidráulicos. A chave é escolher o tipo certo para o seu aplicativo:

• Válvulas de aceleração simplesPara aplicações básicas e de baixo custo
• Válvulas compensadas por pressãopara desempenho consistente
• Válvulas servopara as necessidades mais altas de precisão

Lembre -se de que a válvula é apenas uma parte do seu sistema hidráulico. O sucesso depende do design adequado do sistema, dimensionamento correto, boa manutenção e escolha de componentes de qualidade entre fabricantes respeitáveis.

O custo de escolher errado: o que acontece quando você entende errado

A seleção da válvula de controle de fluxo errada pode levar a problemas graves e consequências caras:

Problemas de desempenho:

• Velocidades inconsistentes- Suas máquinas não funcionam de maneira confiável
• Produtos de baixa qualidade- Processos de fabricação inconsistentes
• Riscos de segurança- O comportamento imprevisível da máquina pode causar acidentes

Impacto financeiro:

• Desperdício de energia- As válvulas mal correspondentes podem aumentar o consumo de energia em 15 a 30%
• Falha prematura do equipamento- O dimensionamento da válvula errado causa desgaste excessivo em bombas, cilindros e motores
• Atrasos na produção- Controle de velocidade hidráulica não confiável leva ao tempo de inatividade e prazos perdidos
• Custos de manutenção- Válvulas incorretas requerem serviço e substituição mais frequentes

Problemas em todo o sistema:

• Acúmulo de calor- Válvulas ineficientes geram excesso de calor, reduzindo a vida útil do petróleo
• Dano da bomba- Controle de fluxo errado pode causar cavitação ou superaquecimento da bomba
• Incompatibilidade da válvula de cilindro hidráulico- O dimensionamento inadequado danifica vedações e causa vazamento interno

Esteja você construindo uma nova máquina ou atualizando uma existente, o entendimento desses fundamentos o ajudará a fazer a escolha certa e obter o melhor desempenho do seu sistema hidráulico.

Recursos adicionais

Para obter informações técnicas mais detalhadas, consulte:

• Sites de fabricantes (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Símbolos hidráulicos padrão
• Manuais de Engenharia Hidráulica
• Distribuidores hidráulicos locais para suporte a aplicativos

Este guia fornece uma base para a compreensão das válvulas de controle de fluxo hidráulico de 2 vias. Para aplicações específicas, sempre consulte engenheiros hidráulicos e siga as recomendações do fabricante.
