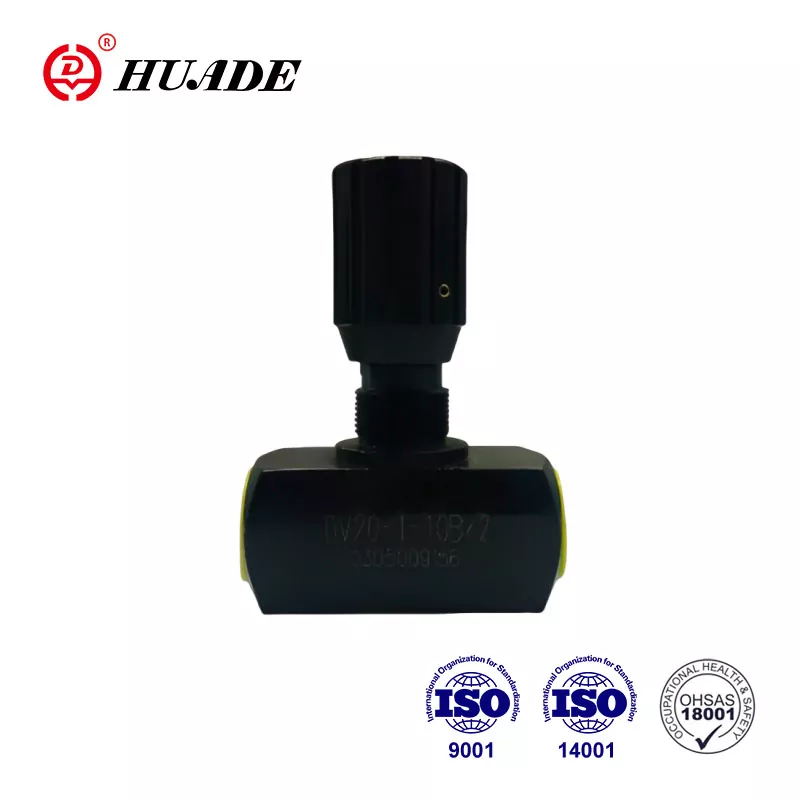

Válvula de aceleração DV

As válvulas tipo DV são válvulas reguladoras/de isolamento. Estabelecida através de uma parceria estratégica entre os governos chinês e alemão em 1979, a Huade Hydraulic formou uma grande escala de produção. Através da introdução da tecnologia avançada da Rexroth, a válvula de aceleração/isolamento Huade® DV oferece desempenho superior. É uma alternativa acessível a produtos similares de marcas de renome internacional.

Parâmetro do produto da válvula borboleta DV

Característica do produto e aplicação da válvula borboleta DV

Características:

▶ Conexão roscada

▶ Montagem da subplaca

Aplicativo:

As válvulas de estrangulamento/isolamento tipo DV servem para definir um fluxo de óleo exato e também podem ser usadas para a função de desligamento.

Seção e símbolo da válvula borboleta DV

As válvulas acelerador/isolamento tipo DV consistem basicamente de carcaça (1), botão de ajuste (2) com dispositivo de travamento (3). Girando o botão de ajuste (2) para a esquerda, o fuso (4) com pino acelerador (5) aumenta a seção de fluxo (6) ao máximo. Girando o botão de ajuste (2) para a direita, o fuso (4) com pino acelerador (5) diminui a seção de vazão (6) até fechar totalmente sem vazamentos. Para configuração de repetição, uma escala de cores (7) é fornecida na extremidade superior do fuso (4). A área do triângulo colorido (8) exibida indica até que ponto a válvula está aberta (quanto maior o triângulo colorido, maior será a abertura) . A configuração do fluxo é bloqueada por meio do dispositivo de travamento (3).

Estrutura da válvula borboleta DV

símbolo da válvula borboleta DV
