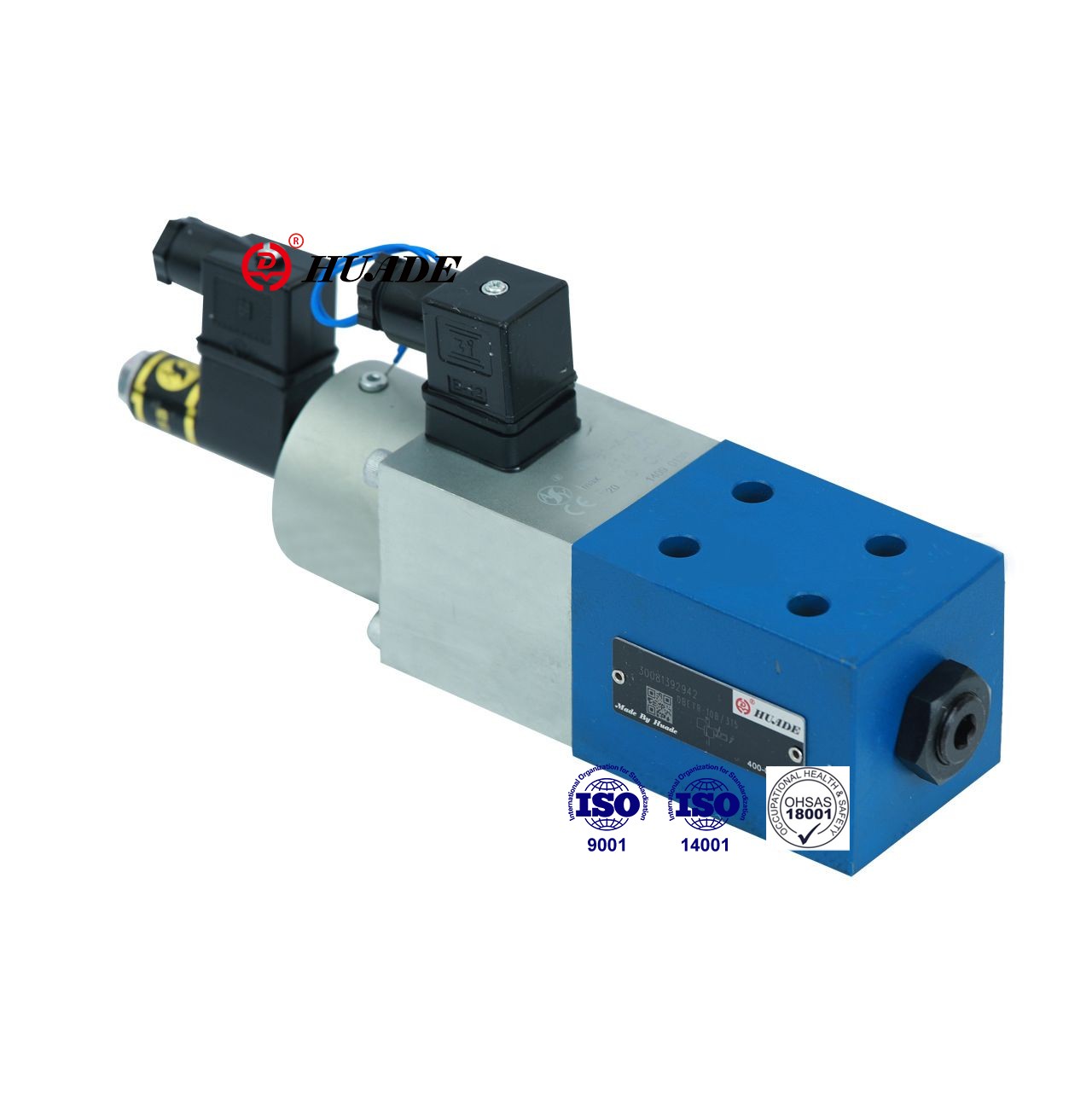

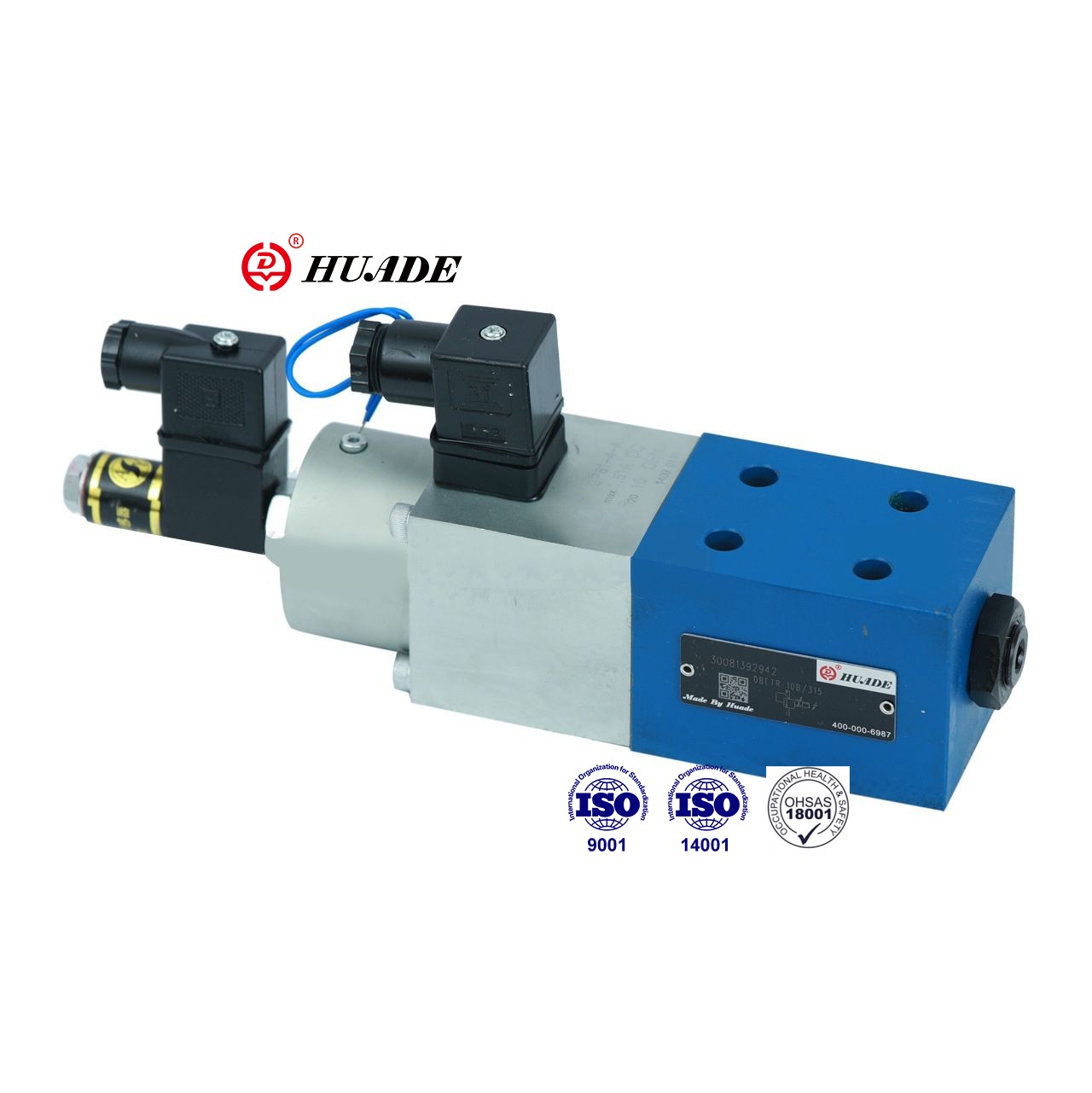

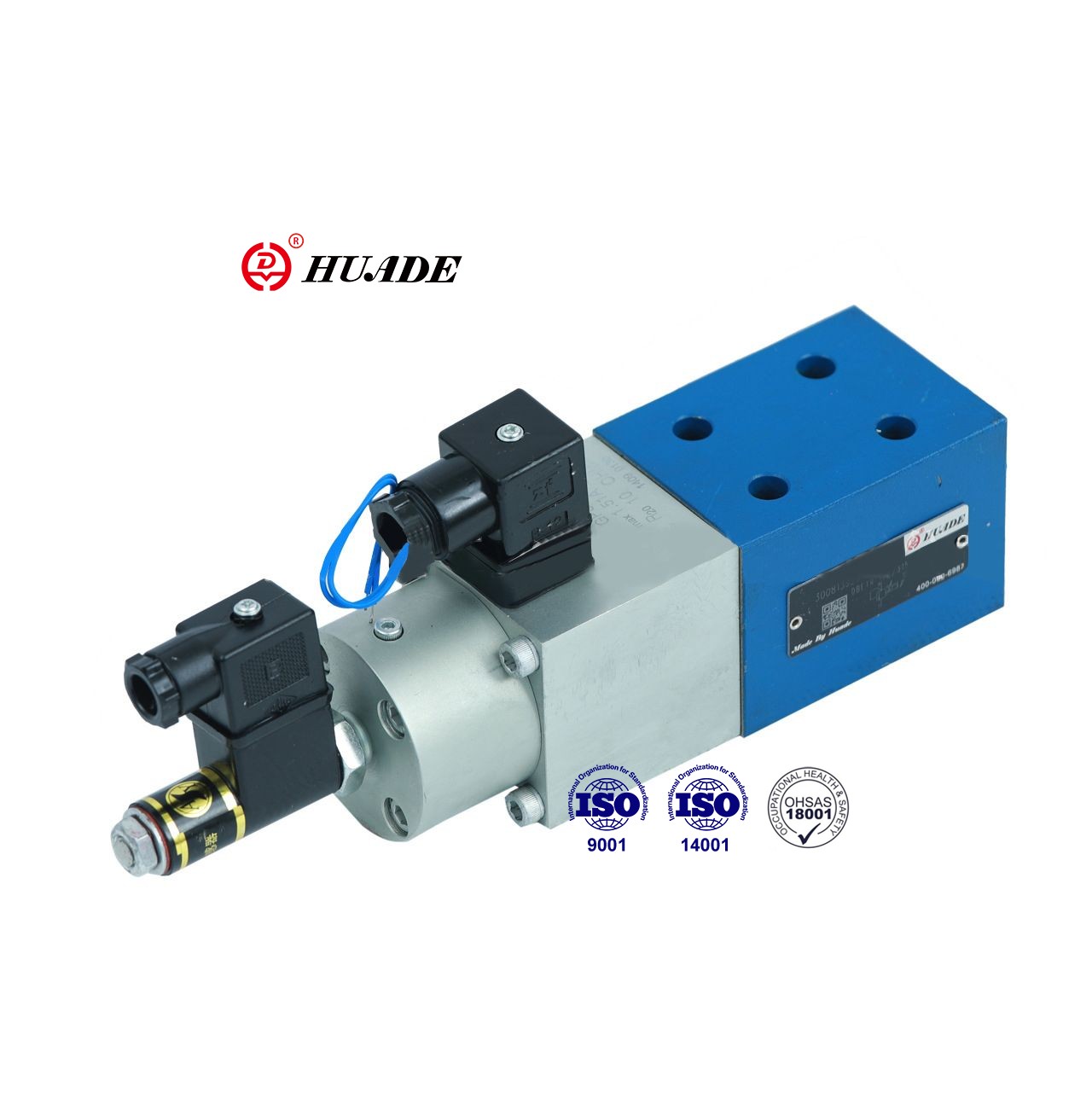

Esta válvula de alívio de pressão proporcional DBETR regula a pressão proporcionalmente ao valor do comando elétrico. A válvula DBTR é amplamente utilizada em sistemas fechados com pressão do sistema de controle remoto. As válvulas DBETR da Huade utilizam os mesmos padrões dos produtos Rexroth. Esta válvula de pressão proporcional DBETR pode substituir produtos da mesma série e o preço é relativamente acessível.
| Hidráulico | |||
| Máx. pressão ajustável (MPa) | Estágio de pressão 2,5 MPa | 2.5 | |
| Estágio de pressão 8,0 MPa | 8 | ||
| Estágio de pressão 18,0 MPa | 18 | ||
| Estágio de pressão 31,5 MPa | 31.5 | ||
| Min. pressão ajustável (MPa) | (ver curvas características) | ||
| Pressão máxima de operação (MPa) | porta T (com ajuste de pressão) | 0.2 | |
| porta T (sem ajuste de pressão) | 10 | ||
| porta P | 31.5 | ||
| Fluxo máximo (L/min) | Estágio de pressão 25 | 10 | |
| Estágio de pressão 80 | 3 | ||
| Estágio de pressão 180 | 3 | ||
| Estágio de pressão 315 | 2 | ||
| Grau de contaminação (μm) | ≤20 (recomendação 10) | ||
| Histerese (%) | < 1 do máx. pressão ajustável | ||
| Repetibilidade (%) | <0,5 da pressão máxima ajustável | ||
| Linearidade (%) | 180; Estágio de pressão de 3 a 18 MPa | ≤ 1,5 da pressão máxima ajustável | |
| 315; Estágio de pressão de 6 a 31,5 MPa | |||
| Variação típica (%) | Válvula | ± 3 do máx. pressão ajustável | |
| Controle elétrico | <0,5 | ||
| Resposta escalonada de 0 a 100% (ms) | Tempo de resposta (Pmin-Pmax) | Tempo de resposta (Pmax-Pmin) | |
| Estágio de pressão 2,5 e 18MPa 0 a 100 | 100 | 50 | |
| Estágio de pressão 31,5 MPa 0 a 100 | 150 | 100 | |
| Fluido de pressão | Óleo mineral (para vedação NBR), éster fosfato (para vedação FPM) | ||
| Faixa de viscosidade (mm2/s) | 2,8 a 380 | ||
| Faixa de temperatura do fluido de pressão (°C) | -20 a +70 | ||
| Posição de instalação | opcional | ||
| Peso (kg) | 4 | ||
| Elétrica | ||||
| Amplificador associado | VT-5003S30 | |||
| Tensão de alimentação | CC | |||
| Resistência da bobina (Ω) | Valor frio a 20 °C | 10 | ||
| Máx. valor quente | 13.9 | |||
| (Estado de funcionamento) Dever | Contínuo | |||
| Temperatura do fluido de pressão (°C) | +50 | |||
| Tensão do amplificador | viajar completamente | 24±10% | ||
| comutar três fontes elétricas | 24 a 35 | |||
| Máx. consumo de energia (VA) | 50 | |||
| Resistência da bobina a 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Indutividade (transdutor) (mH) | 6 a 8 | |||
| Frequência do oscilador (transdutor) (KHz) | 2.5 | |||
| Proteção conforme DIN 40 050 | IP65 | |||
Características:
▶ Baixa histerese
▶Boa repetibilidade,
▶Controle elétrico de posição em circuito fechado da pré-tensão da mola
▶Atuação por solenóide proporcional com transdutor de posição indutivo (pressão balanceada)
▶Válvula e controle eletrônico de uma única fonte
Aplicativo:
A válvula de alívio de pressão proporcional DBETR é amplamente utilizada em vários campos, como indústria leve, máquinas-ferramentas, metalurgia, etc.
A válvula consiste basicamente de carcaça (1), solenóide proporcional (2) com transdutor posicional indutivo (3), sede de válvula (4) e gatilho de válvula (5)
A pressão é ajustada ajustando o potenciômetro do valor de comando (0 a 9 V). O ajuste do valor de comando provoca o tensionamento da mola de compressão através dos controles eletrônicos e do solenóide proporcional (2). A tensão da mola de compressão (6), ou seja, a posição da placa de mola (7), é determinada pelo transdutor posicional indutivo (3). Quaisquer desvios do valor de comando são corrigidos pelo controle posicional de malha fechada.
A utilização deste princípio elimina o efeito do atrito do solenóide.
Vantagens:
- Baixa histerese
- Boa repetibilidade
Símbolos da Válvula de Alívio de Pressão Proporcional DBETR
