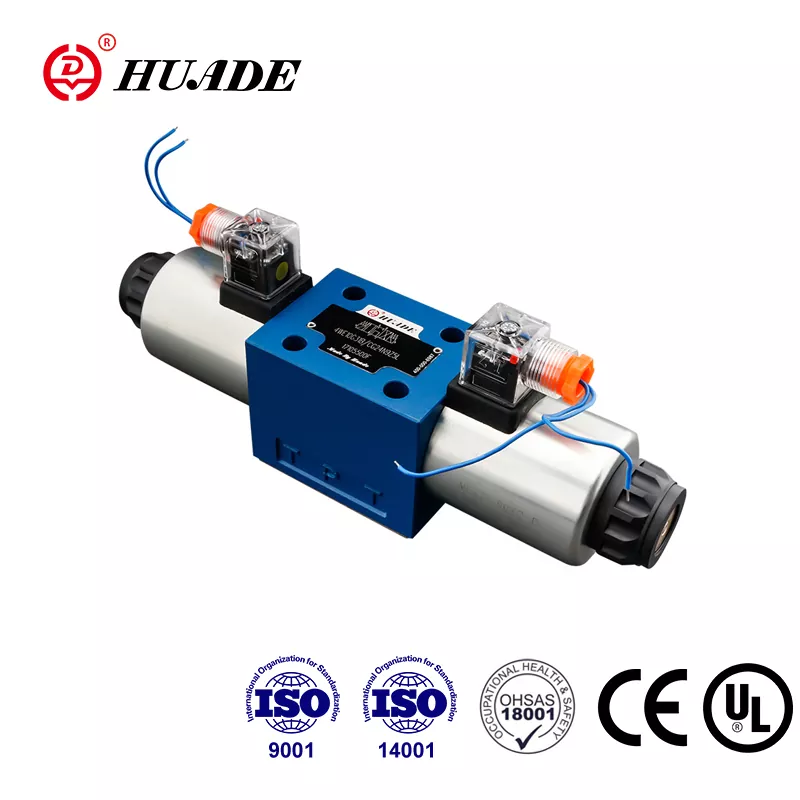

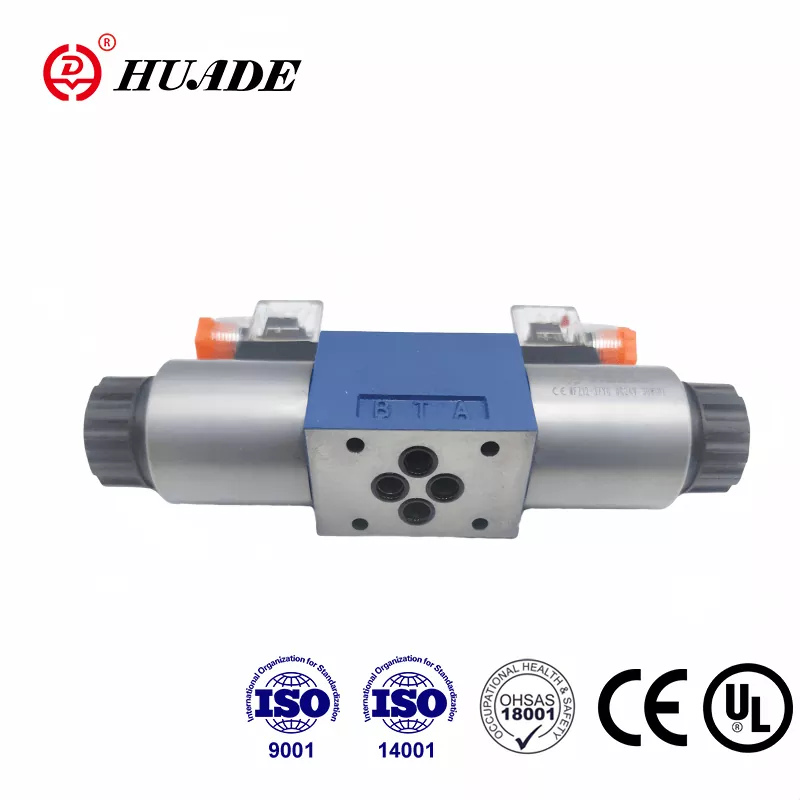

Válvula de controle direcional 4WE 10 E para Rexroth

Estabelecida através de uma parceria estratégica entre os governos chinês e alemão em 1979, a Huade Hydraulic tornou-se um fabricante líder na indústria hidráulica da China. A válvula de carretel direcional Huade® tipo 4WE 10 E pode substituir completamente o mesmo modelo Rexroth®. Huade dá grande ênfase à qualidade com mais de 750 peças de equipamentos de produção avançados importados de todo o mundo. A série de válvula direcional solenóide 4WE 10 passou pelas certificações UL. É mais avançado em tecnologia e mais durável do que os produtos similares nesta linha. A fábrica passou ISO9001, ISO14001 e OH SAS18001. As válvulas direcionais hidráulicas Huade® estão envolvidas em muitos projetos nacionais de transformação de equipamentos técnicos e de defesa devido ao desempenho confiável.

Parâmetro do produto da válvula de controle direcional 4WE 10 E para Rexroth

Característica do produto Válvula de controle direcional 4WE 10 E para Rexroth

Características:

▶ Válvula de carretel direcional operada por solenóide direto como versão padrão

▶ Solenóides CC ou CA de pino úmido com bobinas removíveis

▶ Longa vida

▶ Contorno perfeito

▶ Controle manual opcional

▶ As bobinas podem ser substituídas sem abrir a câmara estanque à pressão

▶ Escolha entre conexões elétricas centrais ou individuais

▶ Padrão de portabilidade para Din 24 340 forma A, ISO 4401 e CETOP - RP 121H

Funções, Seção da Válvula de Controle Direcional 4WE 10 E para Rexroth

As válvulas direcionais 4WE 10 são compostas basicamente pela carcaça (1), um ou dois solenóides (2), carretel de controle (3) e uma ou duas molas de retorno (4). Em repouso, o carretel de controle (3) é mantido em sua posição central ou inicial por meio de molas de retorno (4) (exceto no caso de carretéis de impulso). O carretel de controle (3) é operado por solenóides de pino úmido (2). A força do solenóide (2) atua no carretel de controle (3) e o move da posição de repouso até a posição final desejada. Isso permite o fluxo livre de P para A e de B para T ou de P para B e de A para T.

Ao desenergizar o solenóide (2), o carretel de controle (3) retorna à sua posição inicial pela mola de retorno (4).

O comando manual opcional (5) permite que o carretel de controle (3) seja movido sem que os solenóides sejam energizados.

Diagrama estrutural da série WE 10 30B

Aviso da Válvula de Controle Direcional 4WE 10

1. O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar vedado e um filtro de ar deve ser instalado na entrada de ar.

3. Produtos sem subplaca ao sair da fábrica.

4. Os parafusos de fixação da válvula devem ser selecionados e utilizados de acordo com o livro de amostras.

5. A rugosidade da superfície ligada à válvula é necessária para 0,8.

6. O acabamento superficial da peça correspondente é necessário em 0,01/100 mm.
