Essas válvulas estão por toda parte ao nosso redor. Você os encontrará em escavadeiras que escavam fundações, empilhadeiras que movimentam caixas em armazéns e até mesmo em sistemas de controle de aviões. Sem essas válvulas, seria impossível controlar máquinas pesadas.
Como funcionam essas válvulas?
As partes principais
Cada válvula de controle direcional hidráulico possui três partes principais que funcionam juntas:
1. Corpo da válvula
O corpo da válvula é como a casa onde tudo acontece. Geralmente é feito de materiais fortes como aço ou alumínio. No interior, existem orifícios cuidadosamente perfurados chamados portas. Essas portas têm nomes especiais:
- Porta P:Onde entra o fluido pressurizado
- Porta T:Onde o fluido retorna ao tanque
- Portas A e B:Para onde o fluido vai para mover cilindros ou motores
2. Elemento de controle
Esta é a parte móvel que realmente direciona o fluido. Existem dois tipos principais:
Carretel:Uma peça redonda e deslizante que parece um lápis com seções mais largas. À medida que desliza para frente e para trás, abre e fecha diferentes caminhos para o fluido.
Boneco:Uma peça em forma de cone que funciona como uma rolha de garrafa. Ele veda bem quando fechado, mas pode abrir para deixar passar o fluido.
3. Atuador
É isso que move o elemento de controle. Os tipos comuns incluem:
- Molas que empurram a válvula de volta para uma posição segura
- Solenóides (ímãs elétricos) que se movem quando alimentados
- Alavancas manuais para operação manual
- Controles piloto que usam a pressão do próprio sistema
Como o fluido flui
Vamos usar um exemplo simples com cilindro hidráulico:
Posição neutra:Quando a válvula está na posição intermediária, o cilindro permanece parado. Dependendo do projeto da válvula, o fluido pode ser bloqueado ou retornar ao tanque.
Estender posição:A válvula conecta a porta de pressão (P) à porta A, enviando fluido para estender o cilindro. Ao mesmo tempo, o fluido do outro lado do cilindro flui de volta através da porta B para o tanque (T).
Posição de retração:Agora a válvula muda. A pressão vai para a porta B para retrair o cilindro, enquanto o fluido retorna da porta A para o tanque.
Tipos de válvulas de controle direcional hidráulico
Por Design Interno
Válvulas de carretel
Estes são o tipo mais comum. O carretel desliza dentro do corpo da válvula para criar diferentes caminhos de fluxo.
Bons pontos:
- Pode lidar com operações complexas com múltiplas posições
- Baixa resistência ao fluxo de fluido
- Versátil e amplamente utilizado
Não é tão bom:
- Pequenas lacunas permitem que algum fluido vaze internamente
- Pode ficar preso se o fluido estiver sujo
Válvulas de gatilho
Eles usam elementos em forma de cone ou bola que vedam firmemente contra um assento.
Bons pontos:
- Quase nenhum vazamento interno
- Trabalhe bem com fluido sujo
- Ótimo para segurar cargas pesadas
Não é tão bom:
- Limitado a funções simples de ligar/desligar
- Precisa de mais força para operar
Pela forma como eles são operados
Válvulas Manuais:Operado manualmente usando alavancas, botões ou botões. Simples e confiáveis, mas é preciso que alguém esteja presente para operá-los.

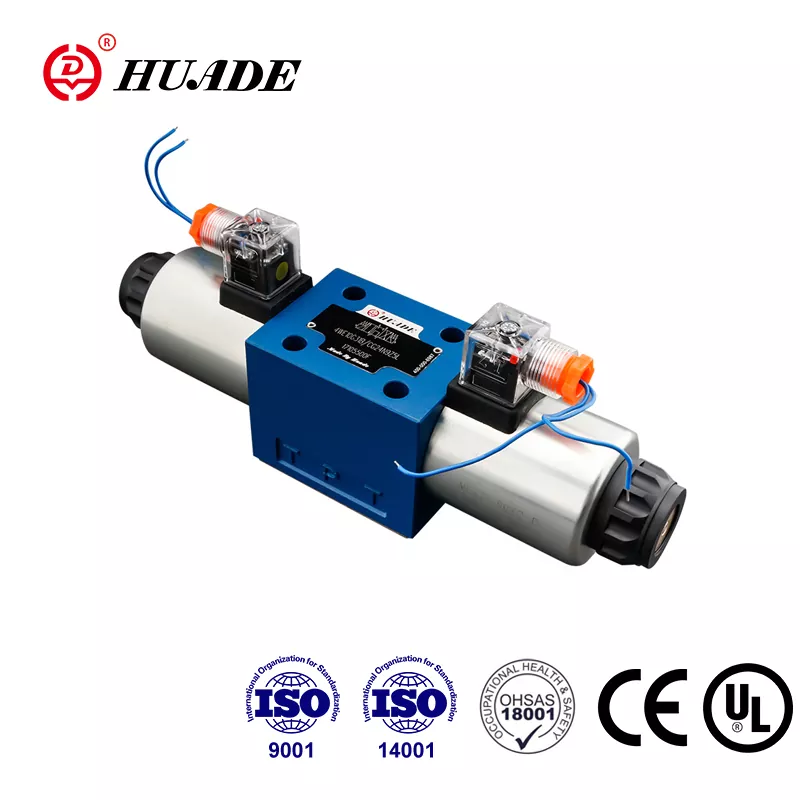

Válvulas Solenóides:Use energia elétrica para operar. Eles são perfeitos para sistemas automatizados e podem ser controlados por computadores.
Válvulas Operadas por Piloto:Use a pressão hidráulica do próprio sistema para mover a válvula principal. É como usar uma válvula pequena para controlar uma válvula grande – excelente para aplicações de alto fluxo.
Por precisão de controle
Válvulas liga/desliga:Interruptores simples que estão totalmente abertos ou totalmente fechados. Como um interruptor de luz - está ligado ou desligado.
Válvulas Proporcionais:Eles podem abrir parcialmente, como um interruptor dimmer para luzes. Quanto mais você aumenta o sinal de controle, mais a válvula abre. Isso proporciona um controle de velocidade suave.
Servoválvulas:O tipo mais preciso, utilizado em aplicações que necessitam de controle extremamente preciso, como aeronaves ou equipamentos de fabricação de precisão.
Recursos e especificações importantes
Funções Centrais
Para válvulas de carretel, o que acontece na posição neutra (centro) é muito importante:
Centro Fechado:Todas as portas estão bloqueadas. Isso trava o cilindro no lugar, mas faz com que a bomba trabalhe mais.
Centro Aberto:A porta de pressão se conecta ao tanque. Isto economiza energia ao deixar a bomba funcionar sem pressão, mas o cilindro pode flutuar.
Centro Tandem:Um compromisso que economiza energia e ao mesmo tempo proporciona melhor sustentação da carga.
Principais números de desempenho
- Classificação de pressão:Quanta pressão a válvula pode suportar com segurança. Geralmente medido em PSI ou bar.
- Taxa de fluxo:Quanto fluido pode passar por minuto. Geralmente medido em galões por minuto (GPM) ou litros por minuto.
- Tempo de resposta:A rapidez com que a válvula reage a um sinal de controle. Importante para aplicações que necessitam de movimentos rápidos.
- Queda de pressão:Quanta pressão é perdida à medida que o fluido flui através da válvula. Menor é melhor para eficiência.
Símbolos e padrões de válvulas
Os engenheiros usam símbolos especiais para mostrar válvulas em diagramas hidráulicos. Esses símbolos seguem padrões internacionais (ISO 1219) para que engenheiros de todo o mundo possam entendê-los.
Um símbolo de válvula mostra:
- Caixas representando cada posição
- Setas mostrando caminhos de fluxo
- Linhas com marcas T mostrando caminhos bloqueados
- Letras (P, T, A, B) marcando as portas
- Símbolos para molas e solenóides
Por exemplo, uma “válvula 4/3” significa 4 portas e 3 posições.
Aplicativos comuns
Equipamento de construção
As escavadeiras usam múltiplas válvulas de controle direcional para operar a lança, o braço, a caçamba e as esteiras de forma independente. Os operadores usam joysticks que enviam sinais para válvulas proporcionais para um controle suave.
Fabricação
As linhas de montagem usam essas válvulas para controlar braços robóticos, prensas e sistemas transportadores. As válvulas operadas por solenóide respondem aos comandos do computador para um tempo preciso.
Agricultura
Os tratores modernos usam blocos de válvulas proporcionais para controlar implementos como arados e colheitadeiras. Alguns sistemas até se integram ao GPS para trabalho de campo automatizado.
Aeroespacial
As aeronaves usam servoválvulas extremamente confiáveis para controles de vôo. Estas válvulas devem funcionar perfeitamente mesmo em condições extremas.
Principais fabricantes
Bosch Rexroth:Conhecida por válvulas de alta qualidade com recursos eletrônicos e de monitoramento avançados.
Parker Hannifin:Oferece uma ampla variedade de válvulas industriais básicas até válvulas especializadas para equipamentos móveis.
Eaton (Vickers):Famosa por válvulas para serviços pesados que duram muito tempo em condições difíceis.
Danfoss:Especializada em hidráulica móvel e sistemas de eficiência energética.
HIDAC:Conhecida por válvulas de cartucho compactas e soluções de manifold personalizadas.
Instalação e Manutenção
Escolhendo a válvula certa
Considere estes fatores:
- Requisitos de pressão e vazão: corresponda às necessidades do seu sistema
- Tipo de controle: Ligado/desligado para tarefas simples, proporcional para velocidade variável
- Meio Ambiente: Escolha vedações e revestimentos adequados às suas condições
- Segurança: Selecione funções centrais que proporcionem operação segura
Problemas e soluções comuns
A válvula não funciona:
- Verifique as conexões elétricas nas válvulas solenóides
- Verifique a pressão hidráulica adequada para válvulas operadas por piloto
- Procure obstruções mecânicas
Operação lenta ou errática:
- Limpe ou substitua o fluido hidráulico sujo
- Verifique se há ar no sistema
- Inspecione quanto a componentes da válvula desgastados
Vazamentos externos:
- Substitua vedações e juntas desgastadas
- Verifique o nivelamento da superfície de montagem
- Verifique o torque adequado do parafuso
Melhores práticas
Instalação:
- Mantenha tudo limpo durante a instalação
- Use juntas e compostos de vedação adequados
- Aperte os parafusos com os valores de torque especificados
Operação:
- Comece com baixa pressão para verificar o funcionamento básico
- Monitore a temperatura e a pressão do sistema
- Mantenha o fluido hidráulico limpo com filtragem adequada
Manutenção:
- Teste a operação da válvula regularmente
- Troque o fluido hidráulico de acordo com o cronograma
- Mantenha registros detalhados de manutenção
Tendências Futuras
A indústria de válvulas hidráulicas continua a evoluir:
Válvulas Inteligentes:As novas válvulas incluem sensores e componentes eletrônicos que podem relatar sua condição e desempenho. Isso ajuda a prever quando a manutenção é necessária.
Eficiência Energética:Os fabricantes estão desenvolvendo válvulas que desperdiçam menos energia, ajudando a reduzir os custos operacionais e o impacto ambiental.
Integração:As válvulas estão se tornando mais compactas e integradas a outros componentes do sistema, reduzindo os pontos de vazamento e o tempo de instalação.
Controle digital:Mais válvulas são projetadas para funcionar com sistemas de controle digital e redes de Internet das Coisas (IoT).
As válvulas de controle direcional hidráulico são componentes essenciais que tornam possíveis as máquinas modernas. Desde simples válvulas liga/desliga até servossistemas sofisticados, esses dispositivos convertem sinais elétricos ou mecânicos em energia hidráulica controlada.
Compreender como funcionam essas válvulas, seus diferentes tipos e como selecioná-las e mantê-las é crucial para quem trabalha com sistemas hidráulicos. À medida que a tecnologia avança, estas válvulas estão a tornar-se mais inteligentes, mais eficientes e mais integradas com sistemas de controlo digital.
Esteja você operando equipamentos pesados, projetando sistemas de automação ou fazendo manutenção em máquinas hidráulicas, o conhecimento de válvulas de controle direcional o ajudará a trabalhar com mais eficiência e segurança.
Ao escolher a válvula certa para sua aplicação e mantê-la adequadamente, você pode garantir uma operação confiável e longa vida útil. A chave é compreender os requisitos do seu sistema e combiná-los com a tecnologia de válvula apropriada.
Lembre-se, em caso de dúvida, consulte especialistas em sistemas hidráulicos ou fabricantes de válvulas. Eles podem fornecer orientação específica para as necessidades exclusivas de sua aplicação e ajudar a garantir o desempenho ideal do sistema.
