Ao trabalhar com sistemas hidráulicos, escolher a válvula de controle direcional correta pode fazer toda a diferença. A válvula de controle direcional Rexroth 4WE 10 D tornou-se uma escolha confiável para muitas aplicações industriais, e há boas razões pelas quais os engenheiros continuam recorrendo a ela.
O que torna o 4WE 10 D especial
A Rexroth 4WE 10 D é uma válvula de controle direcional operada por solenóide que gerencia como o fluido hidráulico flui através de um sistema. Pense nele como um controlador de tráfego de óleo ou outros fluidos hidráulicos. Quando a eletricidade flui através de suas bobinas, a válvula muda de posição e redireciona o fluido para diferentes partes do seu maquinário.
Esta válvula se enquadra no padrão de tamanho NG10, também chamado CETOP 5 ou ISO 4401-05. O que isso significa em termos práticos é que ele pode lidar com pressões e vazões graves, ao mesmo tempo em que se ajusta aos padrões de montagem padrão usados pela maioria dos sistemas hidráulicos.
Os números em seu nome fornecem informações importantes. O "4" significa que possui quatro portas principais por onde o fluido entra e sai. O “WE” indica que é uma válvula direcional operada por solenóides. O “10” refere-se ao seu tamanho nominal e o “D” descreve uma configuração específica do carretel que determina como a válvula se comporta quando está na posição neutra.
Capacidades de pressão e fluxo
Uma das características de destaque da válvula de controle direcional 4WE 10 D para Rexroth é sua capacidade de lidar com alta pressão. As principais portas de trabalho podem gerenciar até 350 bar, o que equivale a cerca de 5.076 PSI. Isso é pressão suficiente para lidar com tarefas industriais exigentes sem suar a camisa.
Para capacidade de vazão, esta válvula pode movimentar entre 120 e 160 litros por minuto, dependendo da variante específica do modelo. Isso equivale a cerca de 32 a 42 galões por minuto nas medições americanas. Esta linha oferece flexibilidade para adequar a válvula às necessidades do seu sistema sem superdimensionar ou subdimensionar seus componentes.
A porta de retorno tem um limite de pressão inferior, normalmente em torno de 210 bar. Isso é importante porque se você estiver projetando um sistema, precisará garantir que sua linha de retorno não acumule muita pressão. Caso contrário, você poderá danificar o mecanismo de mola da válvula ou forçar a carcaça além dos limites do projeto.
O projeto do solenóide de pino úmido
O 4WE 10 D usa o que é chamado de design de solenóide de pino úmido, e esse recurso merece alguma atenção. Nesta configuração, a haste do solenóide fica no óleo hidráulico, em vez de ser completamente vedada.
Esta escolha de design traz vários benefícios práticos. O óleo hidráulico atua como refrigerante, retirando o calor da bobina elétrica. Isso ajuda o solenóide a durar mais e a funcionar de maneira mais confiável, especialmente quando você alterna a válvula com frequência. O óleo também lubrifica as peças móveis, o que reduz o desgaste ao longo do tempo.
Do ponto de vista da manutenção, os solenóides de pino úmido são convenientes. Você pode trocar a bobina sem precisar drenar o sistema hidráulico ou invadir câmaras de pressão seladas. Isso economiza tempo durante os reparos e reduz as chances de contaminação do fluido hidráulico. A bobina pode até girar 90 ou 360 graus para caber em espaços de instalação apertados, o que oferece mais opções ao montar a válvula.
Mudança de velocidade e controle de amortecimento
Quando você energiza a válvula de controle direcional 4WE 10 D para Rexroth com alimentação CC, ela normalmente comuta em 45 a 70 milissegundos ao ligar e em 35 a 45 milissegundos ao desligar. Esses tempos de resposta funcionam bem para a maioria das necessidades de automação industrial.
O que diferencia esta válvula de muitos concorrentes é o seu recurso de amortecimento ajustável. Algumas versões permitem diminuir a velocidade com que o carretel se move ao mudar de posição. Usando parafusos de aceleração ajustáveis ou orifícios fixos, você pode estender o tempo de comutação para mais de 100 milissegundos, se necessário.
Por que você iria querer uma válvula mais lenta? Em sistemas com cilindros grandes ou cargas pesadas, mudanças instantâneas de direção podem criar picos de pressão que martelam seus tubos e conexões. Esse fenômeno, às vezes chamado de golpe de aríete, pode danificar componentes e reduzir a vida útil do sistema. O amortecimento integrado ajuda a suavizar essas transições sem a necessidade de supressores de choque separados na tubulação.
A válvula pode suportar até 15.000 ciclos de comutação por hora, o que a torna adequada para linhas de produção de alta velocidade onde a válvula precisa abrir e fechar repetidamente ao longo do dia.
Configurações de spool e lógica operacional
O "D" na designação 4WE 10 D refere-se a um símbolo de carretel específico, mas a Rexroth oferece esta plataforma de válvula com muitas configurações de carretel diferentes. Você pode obtê-lo nas configurações 4/3 (quatro portas, três posições) ou 4/2 (quatro portas, duas posições), entre outras opções.
Cada tipo de carretel cria diferentes caminhos de fluxo quando a válvula está na posição neutra ou central. Algumas configurações fecham todas as portas quando desenergizadas, o que mantém os cilindros no lugar. Outros conectam a bomba ao tanque, o que descarrega a bomba e economiza energia. A escolha depende do que você precisa que seu sistema faça quando a válvula não está ativamente ligada.
A válvula de controle direcional 4WE 10 D para Rexroth está disponível nas versões com retorno por mola e retenção. As válvulas de retorno por mola voltam automaticamente para a posição inicial quando você corta a energia, o que geralmente é importante para a segurança. As versões de retenção permanecem em sua última posição até que você envie outro sinal, o que funciona melhor para aplicações onde você precisa manter algo no lugar durante quedas de energia.
Especificações elétricas
Esta válvula funciona com uma ampla gama de sistemas elétricos. Você pode encomendá-lo com tensões CC de 12 V até 230 V ou com várias opções de tensão CA. O solenóide DC padrão consome cerca de 30 a 35 watts de energia.
As conexões elétricas vêm em diferentes estilos, incluindo conectores que atendem aos padrões DIN. A válvula possui classificação de proteção IP65, o que significa que pode lidar com poeira e respingos de água sem problemas. O isolamento atende aos padrões VDE Classe F, por isso é adequado para ambientes industriais onde a segurança elétrica é importante.
Para solução de problemas ou operação de emergência, muitas versões incluem opções de cancelamento manual. Eles permitem que você troque a válvula mecanicamente quando estiver configurando um sistema ou precisar mover algo durante uma falha de energia.
Onde esta válvula é usada
O 4WE 10 D aparece em diversos setores diferentes porque equilibra desempenho com confiabilidade. Em aplicações marítimas, você o encontrará controlando sistemas de direção em navios, gerenciando guindastes que carregam e descarregam cargas e ajustando hélices de passo variável. Esses ambientes exigem válvulas que possam funcionar continuamente em condições adversas, e o projeto da Rexroth resiste bem ao ar salgado e à vibração.
As instalações de fabricação utilizam a válvula de controle direcional 4WE 10 D para Rexroth em máquinas-ferramentas, equipamentos de moldagem por injeção e prensas de conformação de metal. A capacidade de alta frequência de comutação a torna útil para produção automatizada, onde a válvula funciona milhares de vezes por turno. O ajuste do amortecimento ajuda a evitar danos por choque nos componentes de precisão dessas máquinas.
Equipamentos de construção e móveis também dependem desta plataforma de válvula, embora essas aplicações geralmente utilizem variantes ligeiramente diferentes otimizadas para hidráulica móvel.
Manutenção e limpeza de fluidos
Como a maioria dos componentes hidráulicos de precisão, o 4WE 10 D precisa de óleo limpo para funcionar corretamente. As folgas entre o carretel e o corpo da válvula são medidas em micrômetros, e partículas de sujeira podem causar desgaste e vazamento interno muito rapidamente.
A Rexroth especifica que o fluido hidráulico deve atender aos padrões de limpeza NAS 1638 Classe 9. Você precisará de um bom sistema de filtragem com proporção beta de pelo menos 75 para partículas de 10 mícrons. Isso pode parecer muito rigoroso, mas quando você executa 15.000 ciclos por hora, os danos por contaminação aumentam rapidamente.
A manutenção regular inclui a verificação da limpeza do fluido, a inspeção de vazamentos e a substituição ocasional dos kits de vedação. Os kits de vedação normalmente contêm nove anéis de vedação e vêm com números de peça como R961006886 para séries mais recentes. Devido ao design de pino úmido, muitas vezes você pode substituir a bobina solenóide sem grandes desmontagens, o que reduz o tempo de inatividade.
Comparando com outras opções
A válvula de controle direcional 4WE 10 D para Rexroth compete com válvulas da Parker, Eaton e outros grandes fabricantes na categoria NG10. A série D3W da Parker oferece classificações de pressão semelhantes em torno de 345 bar. A série DG4V-5 da Eaton também opera em faixas de pressão comparáveis, embora as especificações variem de acordo com o modelo.
O que destaca a opção Rexroth é principalmente a capacidade de amortecimento integrada. Embora outros fabricantes fabriquem válvulas robustas e responsivas, muitos não incluem supressão de choque integrada. Se precisar desse recurso, você terá que adicionar aceleradores ou almofadas externas ao seu sistema, o que ocupa espaço e aumenta a complexidade.

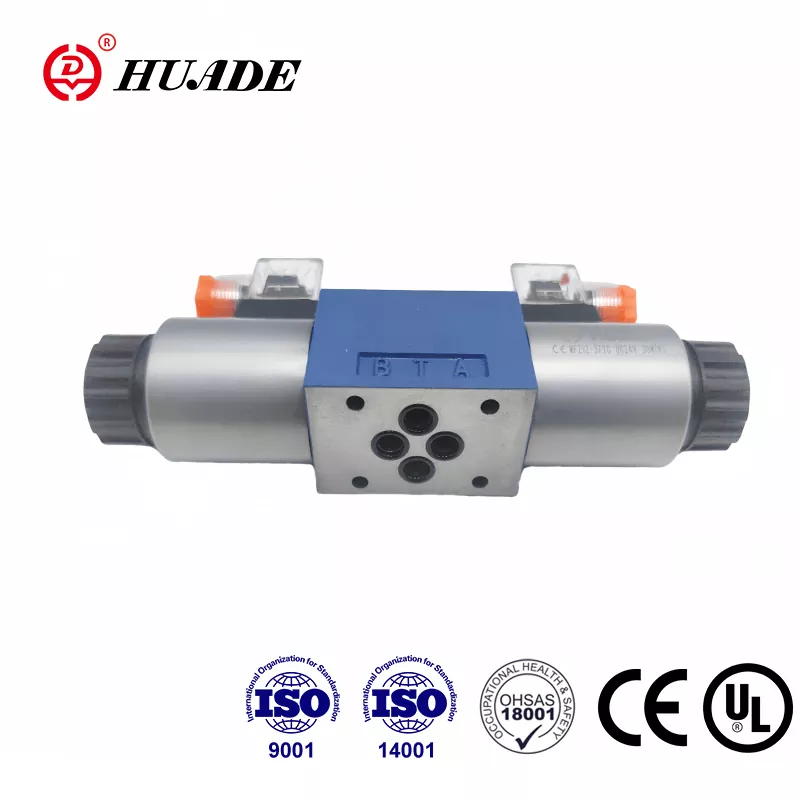

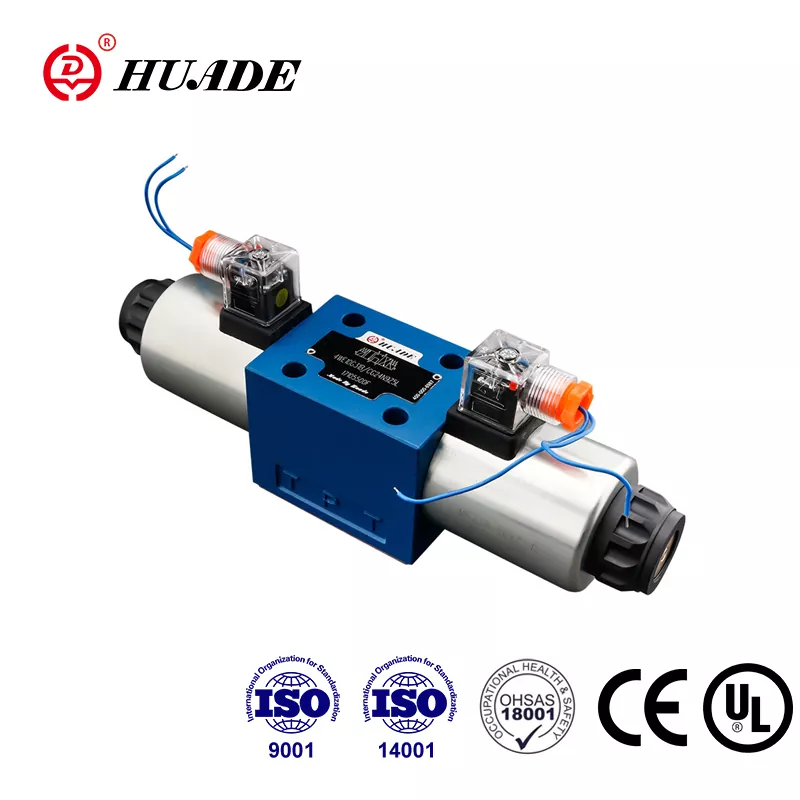

Existem também alternativas compatíveis de empresas como a Huade que seguem os mesmos padrões de montagem e oferecem preços mais baixos. Eles podem funcionar bem para aplicações menos críticas, mas você deve comparar cuidadosamente as especificações reais de desempenho, especialmente taxas de fluxo máximas e dados de durabilidade de longo prazo.
Considerações de instalação
O 4WE 10 D é montado em uma subplaca usando o padrão ISO 4401-05. Os furos dos parafusos estão espaçados de 80 por 32 milímetros, o que corresponde ao padrão da indústria para esta classe de tamanho. Essa padronização significa que você pode frequentemente trocar entre válvulas de diferentes fabricantes sem redesenhar seu manifold ou subplaca.
Ao instalar a válvula, preste atenção às marcações da porta. A porta P se conecta à sua bomba, as portas A e B vão para o atuador e a porta T retorna ao tanque. Revertê-los fará com que seu sistema funcione incorretamente e poderá danificar o equipamento.
A válvula de controle direcional 4WE 10 D para Rexroth pode operar em temperaturas ambientes de 15 graus Celsius negativos até 70 graus Celsius. A temperatura do fluido hidráulico afeta os tempos de comutação porque a viscosidade do óleo muda com a temperatura. Se o seu sistema funcionar em condições de frio ou calor extremos, talvez seja necessário levar isso em consideração nos cálculos de tempo.
Variantes Especiais para Áreas Perigosas
Para aplicações em atmosferas explosivas, a Rexroth oferece versões desta válvula com certificação ATEX. A série WE...XE funciona em ambientes de Zona 2 onde gases explosivos ou poeira podem estar presentes, mas normalmente não são esperados. A série WE...XN lida com condições da Zona 3 com menores riscos de explosão.
Essas variantes à prova de explosão usam designs de bobina especiais e invólucros de proteção que evitam fontes de ignição. Se você trabalha em instalações petroquímicas, operações de mineração ou plataformas offshore, precisará dessas versões certificadas para atender aos regulamentos de segurança.
Preparando seu sistema para o futuro
À medida que os sistemas industriais se tornam mais automatizados e conectados, ter capacidades de diagnóstico torna-se mais valioso. Embora a 4WE 10 D básica seja uma válvula liga-desliga simples, a Rexroth oferece uma plataforma atualizada chamada série 4WEH 10 que adiciona monitoramento de posição e ajuste eletrônico de curso.
Essas versões avançadas usam o mesmo corpo de válvula e design de carretel comprovados que o 4WE 10 D padrão, mas incluem sensores que informam onde o carretel está posicionado. Esse feedback ajuda na manutenção preditiva e no monitoramento de condições. Se você estiver construindo um sistema que precisa atender aos padrões da Indústria 4.0 ou requer certificação de segurança funcional, a plataforma 4WEH oferece um caminho de atualização sem alterar o projeto básico do circuito hidráulico.
Fazendo a escolha certa
A válvula de controle direcional 4WE 10 D para Rexroth representa um meio-termo sólido entre desempenho e praticidade. Ele suporta altas pressões e vazões sem ser projetado demais para aplicações simples. O design do solenóide de pino úmido facilita a manutenção e o recurso de amortecimento ajustável ajuda a proteger sistemas sensíveis contra choques hidráulicos.
Ao especificar esta válvula, certifique-se de entender qual série você está obtendo. As séries 3X e 5X apresentam algumas diferenças nas classificações de pressão máxima, com as versões 5X mais recentes atingindo 350 bar em comparação com 315 bar para algumas variantes mais antigas. Se você estiver usando bobinas de alta tensão como 96 V ou 205 V CC, lembre-se de que é necessário reduzir o fluxo máximo em dez por cento para evitar o superaquecimento do solenóide.
A chave para uma longa vida útil é manter a limpeza adequada do fluido e seguir os padrões de filtragem recomendados. Isto não é opcional se você quiser que a válvula atinja sua vida útil operacional esperada. Com um bom gerenciamento de fluidos e substituição periódica da vedação, essas válvulas podem fornecer milhões de ciclos em serviços industriais.
Esteja você projetando um novo sistema ou substituindo uma válvula existente, a 4WE 10 D oferece confiabilidade comprovada com flexibilidade suficiente para atender a muitas aplicações diferentes. Seu padrão de montagem padronizado e ampla variedade de configurações de carretel significam que geralmente você pode encontrar uma versão que atenda às suas necessidades sem modificações personalizadas.
