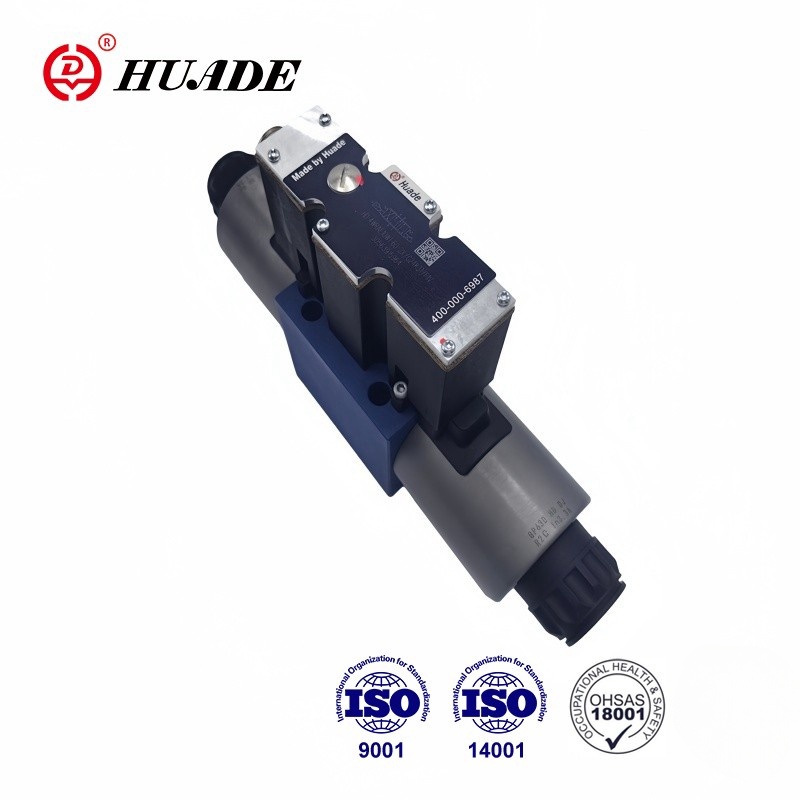

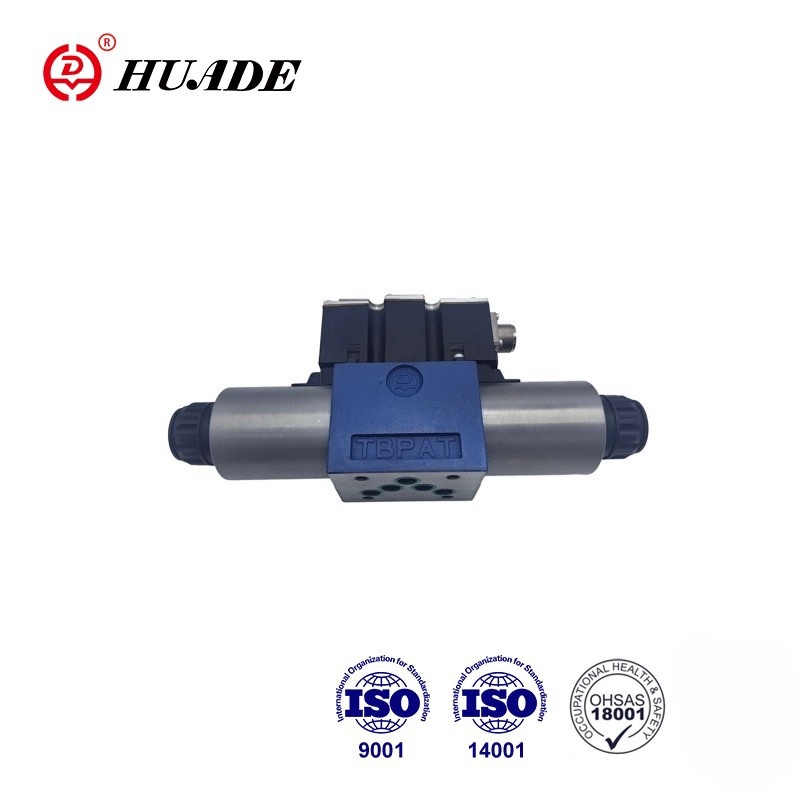

A válvula direcional proporcional 4WRAE 10 W1-60-2X é uma válvula direcional proporcional de 4/2 e 4/3 vias de operação direta. Esta válvula é montada em placa. 4WRAE 10 W1-60-2X possui um amplificador integrado opcional e opções de entrada de A1 ou F1. O desempenho é compatível com grandes marcas de primeira linha e é uma boa alternativa acessível. A série de válvulas proporcionais é amplamente utilizada na indústria naval.
| Hidráulico | |||
| Tipo de válvula | HD-WRA | HD-WRAE | |
| Pressão operacional (MPa) | Porta A, P, B | 31.5 | 31.5 |
| Portas T | 21 | 21 | |
| Fluxo nominal qv nom em △ P=1MPa | NS6 (L/min) | 7,15 e 26 | |
| NS10(L/min) | 30 e 60 | ||
| Grau de contaminação (μm) | ≤20 | ||
| Histerese(%) | ≤5 | ||
| Erro de reversão (%) | ≤1 | ||
| Sensibilidade de resposta (%) | ≤0,5 | ||
| Fluido de pressão | Óleo mineral ou éster de fosfato | ||
| Faixa de viscosidade | 20~380 | ||
| Faixa de temperatura ambiente (℃) | -20 a +80 | -20 a +50 | |
| Peso (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elétrica | |||
| Elétrica, solenóide | |||
| Tipo de válvula | HD-WRA | HD-WRAE | |
| Tipo de tensão | CC | ||
| Tensão controlada (V) | ±10 | ||
| Corrente máxima por solenóide (A) | 2.5 | ||
| Resistência da bobina solenóide (Ω) | Valor frio a 20 ℃ | 2 | |
| Máx. valor quente | 3 | ||
| Obrigação | 100% | ||
| Temperatura da bobina (℃) | até +150 | ||
| Proteção de válvula conforme DIN40050 | IP65 | ||
| Elétrica, eletrônica de controle | |||
| eletrônica de controle | HD-VT-VSPA2-1-1X/ | integrado na válvula | |
| Tensão de alimentação | Tensão nominal VCC | 24 | |
| Valor limite inferior V | 21/22 | 19 | |
| Valor limite superior V | 35 | ||
| Consumo de energia do amplificador | Eu máximo A | 1.8 | |
| Máx. corrente de impulso de potência A | 3 | ||
Características:
▶ Para montagem em subplaca
▶Válvula proporcional de acionamento direto para controlar a direção e o volume de um fluxo
▶ Carretel de controle centrado na mola
▶ Eletrônica de controle integrada, interface A1 ou F1 para tipo 4WRAE
▶ Atuação por meio de solenóides proporcionais com rosca central e bobina removível
▶ Eletrônica de controle para tipo 4WRA
Aplicativo:
As válvulas direcionais proporcionais de 4/2 e 4/3 vias 4WRAE 10 W1-60-2X são projetadas como componentes de operação direta para montagem em subplaca. A válvula direcional proporcional 4WRA 6 W30-2X é usada para controlar o fluxo e a direção do fluido hidráulico.
As válvulas proporcionais 4WRAE 10 W1-60-2X consistem basicamente em: Carcaça (1) com superfície de montagem Carretel de controle (2) com molas de compressão (3), Solenóides (4) com rosca central, Eletrônica de válvula integrada opcional (5).
HD-4WRA(E)...2X/...
Com os solenóides (4) desenergizados, o carretel de controle (2) é mantido na posição central por molas de compressão (3).
Atuação direta do carretel de controle (2) energizando um solenóide proporcional. controle do solenóide "b" (4). O carretel de controle (2) é movido para a esquerda em proporção ao sinal elétrico de entrada. A conexão forma P a A e B a T através de seções transversais em forma de orifício com características de fluxo progressivo. Desenergização do solenóide (4). O carretel de controle (2) é retornado à posição central pela mola de compressão (3).
Estrutura da Válvula Direcional Proporcional 4WRA -2X
HD-4WRA(E)...A-2X
Em princípio, a função desta versão de válvula corresponde à da válvula com 3 posições de carretel. Porém, as válvulas com 2 posições de carretel são equipadas apenas com solenóide “a”. Em vez do 2º solenóide proporcional é instalado um plugue (5) para NS 6 ou para NS 10 uma tampa (5).
Nota para o tipo 4WRA 6..-2X/...
A drenagem da linha do tanque deve ser evitada. Com as condições de instalação apropriadas, uma válvula de contrapressão deve ser instalada (contrapressão de aproximadamente 0,2 MPa).
