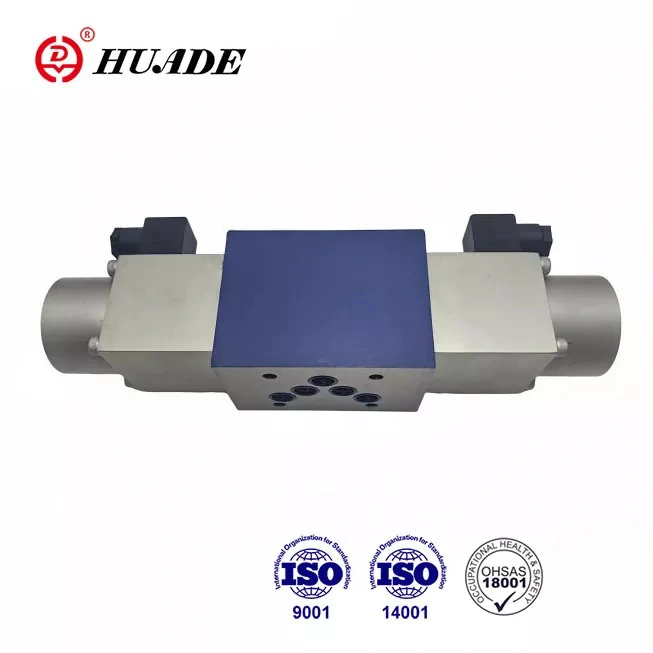

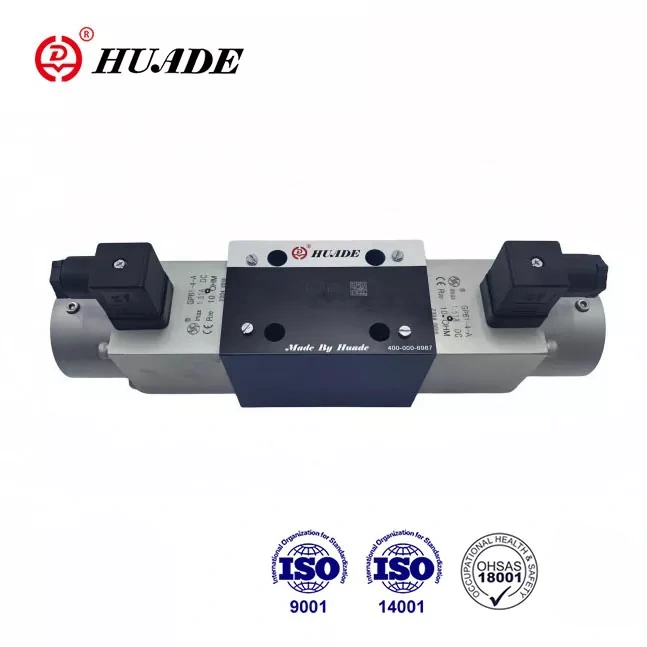

Válvula direcional proporcional 4WRA

As válvulas de controle direcional tipo 4WRA são operadas diretamente por meio de solenóides proporcionais. Eles são amplamente utilizados em vários ambientes hidráulicos industriais que requerem controle de direção e fluxo. Graças a duas colaborações de longo prazo, as válvulas direcionais proporcionais Huade® podem se equiparar aos mesmos produtos oferecidos pela Rexroth em desempenho. O preço deste produto é relativamente mais baixo.

Parâmetro do produto da válvula direcional proporcional 4WRA

Característica do produto e aplicação da válvula direcional proporcional 4WRA

Características:

▶ Válvula proporcional de acionamento direto para controlar a direção e o fluxo volumétrico de um fluido hidráulico

▶ Para montagem em subplaca

▶ Para o controle de circuito aberto da direção e do fluxo de um fluido hidráulico

▶ Carretel de controle centrado na mola

▶ Baixa queda de pressão nas áreas de controle

▶ Válvula e controle eletrônico de um único fornecedor

Aplicativo:

As válvulas de controle direcional tipo 4WRA são usadas para controlar a direção e a quantidade de um fluxo.

Seção e símbolo da Válvula Direcional Proporcional 4WRA

As válvulas de controle direcional tipo 4WRA consistem basicamente na carcaça (1), no carretel de controle (3), em uma ou duas molas de retorno (2) e adicionalmente em um ou dois solenóides proporcionais (5).

Tipo 4WRA 6......10B/..... e 4WRA 10......10B/.....(válvula de 3 posições)

Se os solenóides não estiverem ativados, o carretel de controle (3) é mantido na posição neutra por meio das molas de retorno (2). A atuação do carretel de controle (3) é feita diretamente através do solenóide proporcional (5). Se, por exemplo, o solenóide 'A' estiver energizado, ele empurrará o carretel de controle (3) para a direita em proporção ao sinal elétrico. As conexões são então feitas de P para B e de A para T.

Desta forma, o carretel de controle (3) faz com que as ranhuras em forma de V se abram progressivamente para fluir. Quando o solenóide proporcional (5) é desenergizado, o carretel de controle (3) retorna à posição central pela mola de retorno (2).

Estrutura da Válvula Direcional Proporcional 4WRA

Tipo 4WRA ...A...10B e 4WRA ...B...10B (válvula de 2 posições)

A função desta válvula é a mesma da válvula tipo 4WRA. Mas é uma válvula direcional de 2 posições com apenas uma

solenóide proporcional

O tipo 4WRA adota montagem em subplaca, centro de mola e baixa queda de pressão nas áreas de controle.

Eles são frequentemente usados ​​em máquinas, indústria leve, metalurgia, minas, voos espaciais e outros campos.

Estrutura da Válvula Direcional Proporcional 4WRA...A... e 4WRA...B...

Símbolo da Válvula Direcional Proporcional 4WRA
