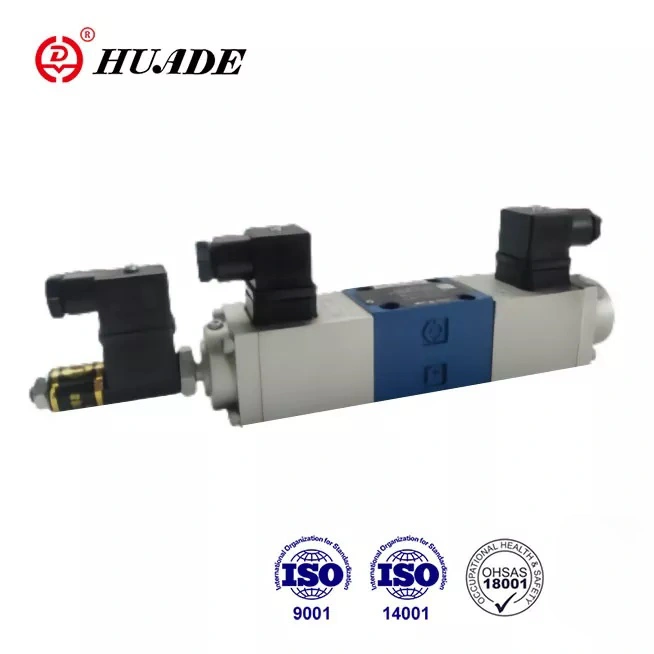

A válvula proporcional tipo 4WRE adota montagem em subplaca, centro de mola. Boa capacidade de fluxo, alta pressão e excelente precisão de repetição, fácil de usar. Ele pode substituir a série 4WRE 1X oferecida pela Rexroth graças a duas cooperações de longo prazo com a Rexroth. O desempenho da válvula proporcional 4WRE pode ser igual ao de marcas internacionais de primeira linha. É uma alternativa boa e acessível.
|
Dados hidráulicos |
|||
|
Tamanho |
6 |
10 |
|
|
Pressão operacional (Mpa) |
porta A, B, P |
31.5 |
31.5 |
|
porta T |
16 |
16 |
|
|
Fluxo (L/min) |
65 |
260 |
|
|
Grau de contaminação(㎛) |
≤ 20 (recomendado ≤10) |
||
|
Histerese (%) |
<1 |
<1 |
|
|
Repetibilidade (%) |
<1 |
<1 |
|
|
Sensibilidade de resposta (%) |
≤ 0,5 do sinal nominal |
≤ 0,5 do sinal nominal |
|
|
Resposta de frequência (-3dB) (Hz) |
6 |
4 |
|
|
Fluido hidráulico |
Óleo mineral (para vedação NBR),Éster de fosfato (para vedação FPM) |
||
|
Faixa de viscosidade (mm²/s) |
2,8 a 380 |
||
|
Faixa de temperatura do fluido de pressão (℃) |
-20 a +70 |
||
|
Posição de montagem |
Opcional |
||
|
Peso (kg) |
Válvula com 1 solenóide |
1.91 |
5.65 |
|
Válvula com 2 solenóides |
2.66 |
7.65 |
|
|
Dados elétricos |
|||
|
Tipo de tensão |
Tensão direta 24V ou 12V |
||
|
Máx. corrente por solenóide (A) |
1.5 |
1.5 |
|
|
Bobina |
Valor frio a 20℃ |
5.4 |
10 |
|
Valor máximo quente |
8.1 |
15 |
|
|
Temperatura ambiente ℃ |
até +50 |
||
|
Obrigação |
Contínuo |
||
|
Temperatura da bobina ℃ |
até +150 |
||
|
Isolamento de válvula |
IP65 |
||
|
Amplificador associado (retificador 24V tipo ponte) |
com 2 tempos de rampa |
VT-5001S20(para 2 posições) |
VT-5002S20(para 2 posições) |
|
com 1 tempo de rampa |
VT5005S10(para 3 posições) |
VT 5006S10 (para 3 posições) |
|
|
Transdutor posicional indutivo |
|||
|
Sistema de medição elétrica |
LVDT |
||
|
Curso de controle (mm) |
± 4,5 linear |
||
|
Tolerância de linearidade (%) |
1 |
||
|
Resistência da bobina (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Indutância (mH) |
6 a 8 |
||
|
Frequência do oscilador (KHz) |
2.5 |
||
|
Isolamento de válvula |
IP65 |
||
Características:
▶ Válvula para controlar a direção e o fluxo de um fluido hidráulico
▶ Para montagem em subplaca
▶ Feedback de posição elétrica
▶ Carretel de controle centrado na mola
▶ Baixa queda de pressão nas áreas de controle
▶ Válvula e controle eletrônico de um único fornecedor
▶ Padrão de montagem conforme DIN 24 340 forma A, ISO4401 e CETOP - RP121H
Aplicativo:
A válvula direcional 4WRE é adequada para circuito fechado e amplamente utilizada em máquinas, indústria leve, metalurgia, minas, voos espaciais e outros campos.
As válvulas direcionais tipo 4WRE são operadas diretamente por meio de solenóides proporcionais e são usadas para controlar a direção e o volume de um fluxo.
São compostos basicamente por carcaça (1), carretel de controle (4), duas molas de retorno (5), dois solenóides proporcionais (2) e um transdutor de posição (3).
Tipo 4WRE6...10B... e 4WRE10... 10B...(3 posições)
Se o solenóide ‘a’ (2) estiver energizado, o carretel é movido para a direita, sendo o deslocamento proporcional ao sinal elétrico de entrada. O carretel de controle (4) faz com que as ranhuras em forma de V se abram progressivamente para fluir. A posição do carretel de controle (4) é monitorada pelo transdutor de posição (3). No controle eletrônico a posição real do carretel de controle é comparada com o valor pré-definido. Aqui temos um circuito de controle de posição que reconhece as diferenças existentes
entre o valor predefinido (valor de comando) e o valor de feedback (valor real) e corrigido por sinais apropriados nos solenóides relevantes. Assim que o solenóide ‘a’ (2) for desenergizado, o carretel de controle retornará à sua posição central pelas molas de retorno (5).
Estrutura da Válvula Direcional Proporcional 4WRE6... e 4WRE10...
Tipo4WRE..A...10B/...(válvula de 2 posições)
O princípio deste tipo de válvula é o mesmo da 4wRE...10B/ .. Porém, este tipo de válvula possui apenas um sensor e um solenóide.
Estrutura da Válvula Direcional Proporcional 4WRE6...A... 10B e 4WRE10...A... 10B
Símbolo da Válvula Direcional Proporcional 4WRE
