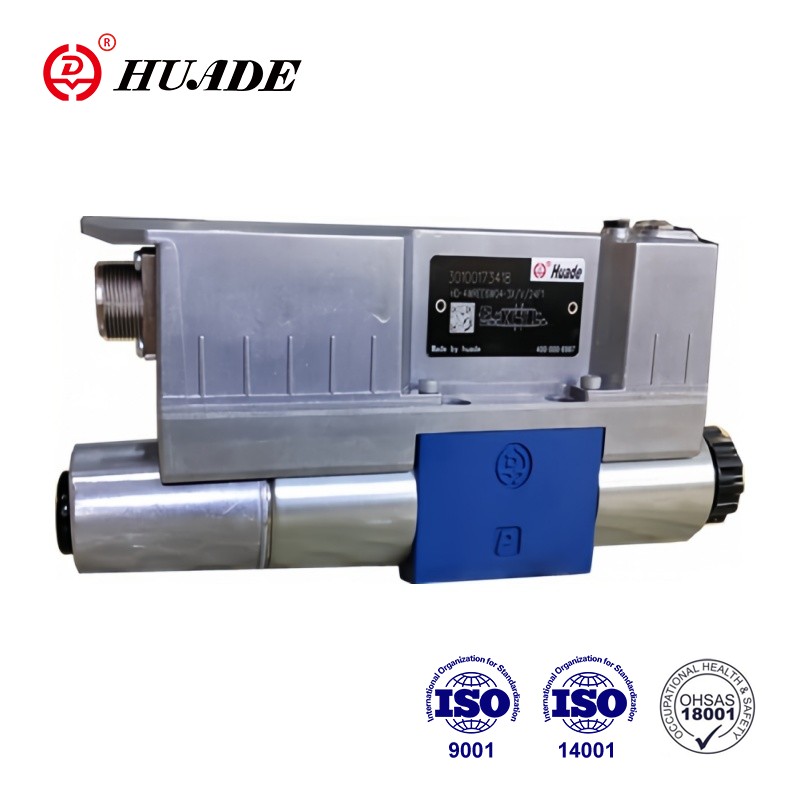

A válvula tipo 4WREE6-3X é uma válvula direcional proporcional de operação direta com feedback elétrico de posição e eletrônica integrada (OBE). As válvulas proporcionais do tipo 4WREE6-3X passaram pela certificação CE. A pressão máxima de operação é de até 350 bar. É um dos principais produtos da Huade Hydraulic. Esta válvula 4WREE6-3X tem desempenho estável e preço relativamente barato.
| Em geral | ||
| Peso | ▶ Válvula com dois solenóides (kg) | 2.6 |
| ▶ Válvula com um solenóide (kg) | 2.1 | |
| Posição de instalação | qualquer, de preferência horizontal | |
| Faixa de temperatura ambiente (℃) | -20… +60 | |
| Faixa de temperatura de armazenamento com proteção UV (℃) | +5… +40 | |
| Temperatura de transporte (℃) | –30… +80 | |
| Tempo máximo de armazenamento (anos) | 1 | |
| Seus testes de acordo com DIN EN 60068-2-6 | 10 ... 2.000 Hz / máximo de 10 g / 10 ciclos / 3 eixos | |
| Teste de ruído de acordo com DIN EN 60068-2-64 | 20 ... 2.000 Hz / 10 g RMS / 30 g de pico / 30 min. /3 eixos | |
| Choque de transporte de acordo com DIN EN 60068-2-27 | 15 g / 11 ms / 3 choques / 3 eixos | |
| Choque de acordo com DIN EN 60068-2-27 | 15 g / 11 ms / 1000 choques / 3 eixos | |
| Umidade relativa máxima (sem condensação)% | 95 | |
| Temperatura máxima da superfície do solenóide (℃) | 150 (operação individual) | |
| Valor MTTFd de acordo com EN ISO 13849 (Anos) | 150 | |
| Conformidade | ▶ CE de acordo com a diretiva EMC 2014/30/UE, testado de acordo com EN 61000-6-2 e EN 61000-6-3 ▶ Diretiva RoHS 2015/65/UE ▶ Portaria REACH (EC) no. 1907/2006 | |
| Compatibilidade ambiental | ▶ Clima | Auditoria ambiental de acordo com EN 60068-2 |
| hidráulico | ||
| Pressão máxima de operação | ▶ Barra da porta A, B, P | 350 |
| ▶ Barra T da porta | 210 | |
| Fluxo máximo (recomendado) (L/min) | 80 | |
| Fluxo nominal (∆p = 10 bar) (L/min) | 4; 8; 16; 32 | |
| Fluido hidráulico | veja tabela página 15 | |
| Faixa de temperatura do fluido hidráulico (℃) | ▶ admissível | –20… +70 |
| ▶ recomendado | –40… +50 | |
| Faixa de viscosidade (mm2/s) | ▶ admissível ℃ | 20… 380 |
| ▶ recomendado | 30… 46 | |
| Grau máximo admissível de contaminação do fluido hidráulico, classe de limpeza de acordo com ISO 4406 (c) | aula 20/18/15 | |
| Fluido hidráulico | Classificação | Materiais de vedação adequados | Padrões | |
| Óleos minerais | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | RUÍDO 51524 | |
| Biodegradável | ▶ Insolúvel em água | HETG | FKM | ISO 15380 |
| CANÇÃO | FKM | |||
| ▶ Solúvel em água | HEPG | FKM | ISO 15380 | |
| Resistente a chamas | ▶ Sem água | HFDU (base glicol) | FKM | ISO 12922 |
| HFDU (base éster) | FKM | |||
| HFDR | FKM | |||
| ▶ Contendo água | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; União: Carbide HP5046) | NBR | ISO 12922 | |
Características:
▶Versão 4/2 ou 4/3 vias
▶Para montagem em subplaca
▶Padrão de portabilidade de acordo com ISO 4401-03-02-0-05
▶Controle da direção e tamanho do fluxo
▶Operação por meio de solenóides proporcionais com rosca central
▶Carretel de controle centrado na mola
▶Eletrônica de controle integrada (OBE) com entrada de tensão ou corrente ("A1" e/ou "F1")
Configurar
A válvula consiste basicamente em:
▷Carcaça (1) com superfície de conexão
▷Carretel de controle (2) com molas de compressão (3 e 4) e placa de mola (5 e 6)
▷Solenóides (7 e 8) com rosca central
▷Transdutor de posição (9)
▷Eletrônica integrada (13)
▷Ajuste elétrico do ponto zero (12) acessível através do tampão de borracha
Função:
▷Com solenóides desenergizados (7 e 8), posição central do carretel de controle (2) por meio de molas de compressão (3 e 4) entre as placas de mola (5 e 6).
▷Operação direta do carretel de controle (2) controlando um solenóide proporcional, por ex. solenóide "b" (8)
-Deslocamento do carretel de controle (2) para a esquerda proporcional ao sinal elétrico de entrada
-Isso abre a conexão de P para A e B para T através de seções transversais do tipo orifício com característica de fluxo progressivo
Na condição desenergizada, o carretel de controle (2) é mantido em uma posição central mecânica pelas molas de retorno dos solenóides. Com o símbolo do carretel de controle "V", esta posição não corresponde à posição central hidráulica! Quando o circuito de controle da válvula elétrica é fechado, o carretel de controle é posicionado na posição central hidráulica.
Válvula com 2 posições de carretel (versão "4WREE...A...")
A função desta versão de válvula corresponde basicamente à válvula com três posições de carretel. As válvulas de 2 posições de carretel são, no entanto, equipadas apenas com solenóide "a"(7). Em vez do 2º solenóide proporcional, existe um parafuso macho (10).
Elemento de compensação de pressão no OBE "-967".
Para evitar a formação de condensação na caixa da eletrônica integrada (OBE), pode ser utilizada uma membrana de proteção eletrônica (11).
Recomendado para uso fora das condições padrão da indústria com alta umidade do ar ambiente e mudanças cíclicas significativas de temperatura (por exemplo, ao ar livre).
Símbolo da Válvula Direcional Proporcional 4WREE-3X
