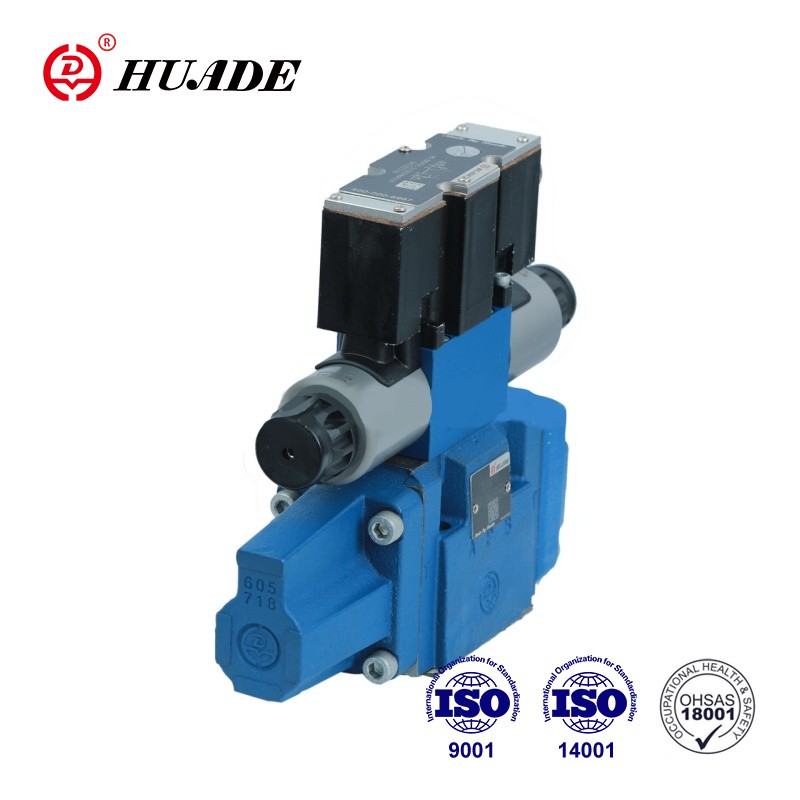

As válvulas tipo HD-4WRZE são válvulas de 4 vias operadas por piloto que são acionadas por meio de solenóides proporcionais, controlando a direção e a taxa de fluxo. Esta válvula direcional proporcional tem um desempenho de alto custo. A fábrica está equipada com equipamentos de produção avançados de todo o mundo e possui procedimentos de teste rigorosos para garantir o desempenho estável de cada válvula proporcional.
| Hidráulico | |||||
| Tamanho nominal | 10 | 16 | 25 | 32 | |
| Pressão operacional | fornecimento de óleo piloto externo | 3~10 | |||
| -Válvula piloto (MPa) | fornecimento de óleo piloto interno | 10~31,5 | 10~35 | ||
| -Válvula principal (MPa) | 31.5 | 35 | |||
| Pressão da linha de retorno (MPa) | Porta T (drenagem externa do óleo piloto) | 31.5 | 25 | 25 | 15 |
| Porta T (drenagem interna do óleo piloto) | 3 | ||||
| Porta Y | 3 | ||||
| Volume de óleo piloto (cm3) para movimento do carretel 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Fluxo de óleo piloto nas portas X e Y (L/min) para forma escalonada de sinal de entrada 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Fluxo através da válvula principal (L/min) | 170 | 460 | 870 | 1600 | |
| Histerese % | ≤6 | ||||
| Fluido de pressão | Óleo mineral1 conforme DIN 51 524 | ||||
| Faixa de temperatura do fluido de pressão (℃) | -20~80 | ||||
| Faixa de viscosidade (mm2/s) | 20~380 | ||||
| Instalação | opcional, de preferência horizontal | ||||
| Peso para versão WRZ... (para WRZE"adicionalmente 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elétrica | |||
| Tipo de válvula | SET | ESTÁ FERVENDO | |
| Tipo de tensão | CC | ||
| Corrente máx. (A) | 1.5 | 2.5 | |
| Resistência da bobina solenóide (Ω) | Valor frio a 20℃ | 4.8 | 2 |
| Valor máximo de aquecimento | 7.2 | 3 | |
| Proteção | IP65 | ||
| Temperatura da bobina (℃) | até 150 | ||
| Obrigação % | 100 | ||
| Eletrônica de controle | HD-VT-VSPA2-50-1X/. | eletrônica de controle integrada | |
Características:
▶Válvula direcional proporcional operada por piloto
▶Para montagem em subplaca
▶O controle da direção e taxa de fluxo
▶Carretel de controle centrado na mola
▶Eletrônica de válvula e controle proporcional de uma única fonte
Aplicativo:
As válvulas HD-4WRZE são usadas para controlar a direção e o fluxo.
A válvula é composta basicamente por: válvula piloto ①, carretel principal ④, válvula principal ⑥ e mola de centralização ③. Com o solenóide B na condição desenergizada, o carretel de controle ② se move para a direita. O fornecimento de óleo piloto para a válvula piloto é interno através da porta P ou externo através da porta X. O óleo piloto flui através da válvula piloto ① para a câmara de pressão e move o carretel principal ④ proporcionalmente ao sinal elétrico de entrada. A conexão de P a A e de B a T é feita através de seções transversais do tipo orifício com características de fluxo progressivo.
Com o solenóide A na condição desenergizada, o carretel principal se move para a esquerda. A conexão de P para B e de A para T. Desenergização do solenóide, o carretel de controle e o carretel piloto ④ são movidos de volta para seu centro posições.
Símbolo da Válvula Direcional Proporcional 4WRZE-7X
