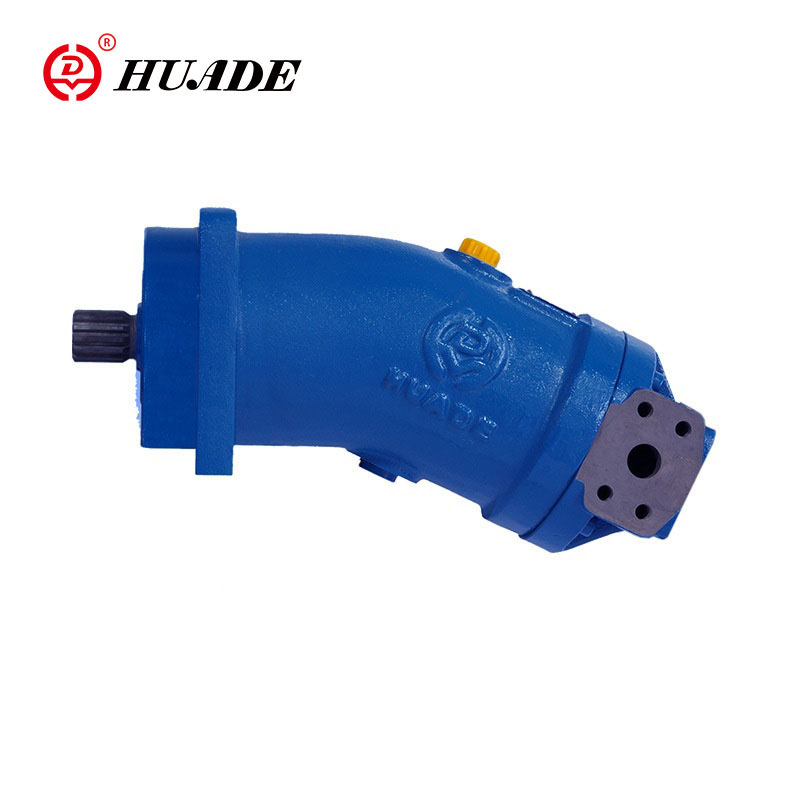

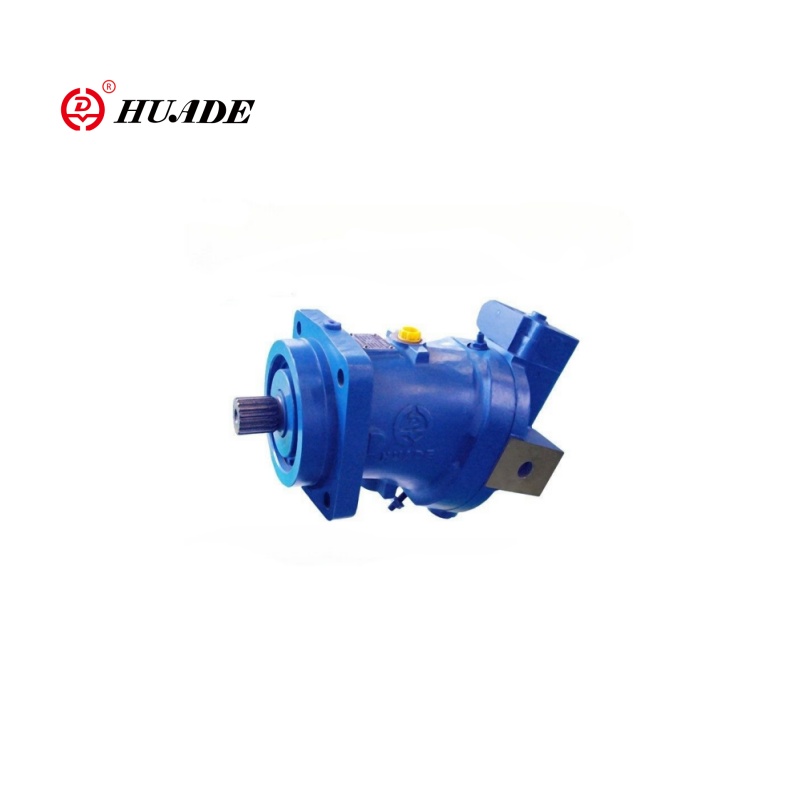

Bomba Fixa de Pistão Axial A2FO

A bomba fixa A2FO da marca Huade é adequada para acionamentos hidrostáticos em circuito aberto. Com base no conceito de economia de energia e proteção ambiental, a Huade Hydraulic trabalha duro para fornecer uma bomba fixa de pistão axial verde. A bomba da série A2FO possui características de tamanho pequeno, alta eficiência e economia de energia, o que é a escolha ideal para o cliente.

Parâmetro do produto da bomba fixa de pistão axial A2FO

■Vedação do eixo... Carga de pressão permitida

▶A vida útil da vedação do eixo é influenciada pela velocidade da unidade de pistão axial e pela pressão de drenagem da carcaça (pressão da carcaça).

▶A pressão diferencial média de 2 bar entre a caixa e a pressão ambiente não pode ser continuamente excedida à temperatura normal de operação.

▶Para uma pressão diferencial mais elevada com velocidade reduzida, consulte o diagrama.

São permitidos picos de pressão momentâneos (t < 0,1 s) de até 10 bar. A vida útil da vedação do eixo diminui com o aumento da frequência dos picos de pressão.

▶A pressão da caixa deve ser igual ou superior à pressão ambiente.

■Característica estática

♦Tamanhos 10 a 200

♦Tamanhos 250 a 500

OBSERVAÇÃO:Os valores são válidos para uma pressão ambiente Pabs = 1 bar

■Faixa de temperatura

▶A vedação do eixo FKM pode ser usada para temperaturas de drenagem da caixa de -25°C a +115°C

▶Para casos de aplicação abaixo de -25 °C, é necessária uma vedação do eixo em NBR (faixa de temperatura permitida: -40 °C a +90 °C). Indique a vedação do eixo NBR em texto simples ao fazer o pedido. Entre em contato conosco.

■Direção do fluxo

■ Rolamento de longa vida

▶Tamanhos 250~500

▶Para longa vida útil e utilização com fluidos hidráulicos HF. Dimensões externas idênticas às do motor com rolamentos padrão. É possível a conversão subsequente para rolamentos de longa vida.

▶Recomenda-se a lavagem dos rolamentos e da caixa através da porta U.

▶Fluxo de lavagem...recomendado

Portas	Porta para	Diagrama
A, B	Porta de trabalho
S	Porta de sucção
T	Porta de drenagem
U(Tamanhos 250~500)	Porta de descarga

Característica do produto e aplicação da bomba fixa de pistão axial A2FO

Tamanhos 5~500 Série 6 Pressão nominal 400 bar Pressão máxima 450 bar

Características:

▶ Bomba fixa com grupo rotativo de pistão axial cônico de design de eixo dobrado, para acionamentos hidrostáticos em circuito aberto

▶ Para uso em aplicações móveis e estacionárias, o fluxo é proporcional à velocidade e ao deslocamento do acionamento

▶ Os rolamentos do eixo de transmissão são projetados para os requisitos de vida útil dos rolamentos normalmente encontrados nessas áreas

▶ Alta densidade de potência, Dimensões pequenas, Alta eficiência total, Design econômico, Pistão cônico de peça única com anéis de pistão para vedação

Aplicativo:

A bomba fixa de pistão axial A2FO é adequada para máquinas móveis ou campos industriais.
