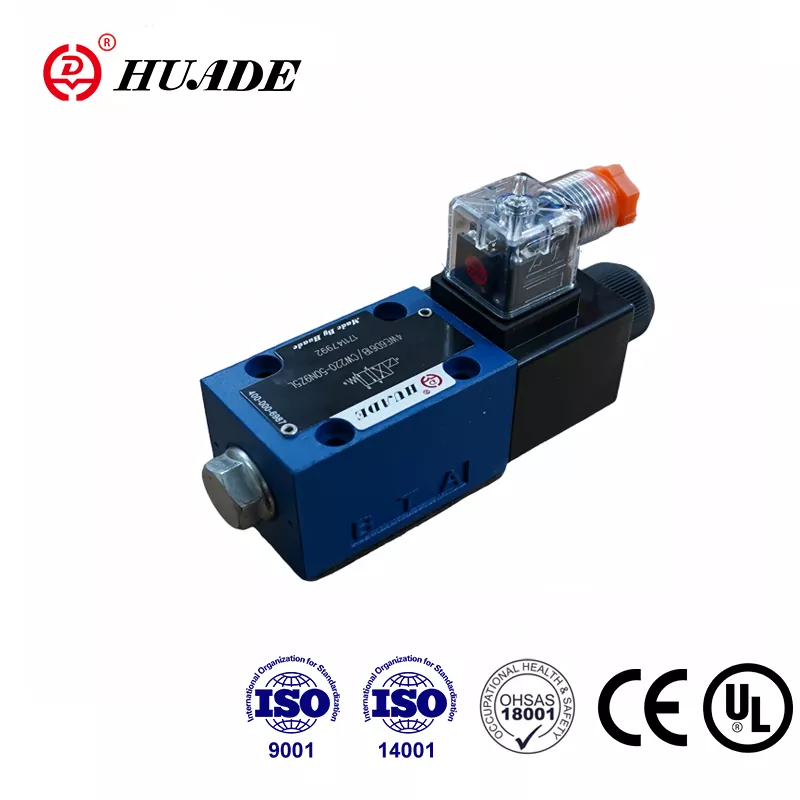

Ao trabalhar com sistemas hidráulicos, a escolha da válvula de controle direcional correta pode fazer toda a diferença no desempenho e na confiabilidade do seu equipamento. A válvula de controle direcional Rexroth 4WE 6 Y conquistou sua reputação como um componente confiável em hidráulica industrial, e entender o que a torna especial pode ajudá-lo a decidir se ela é a escolha certa para sua aplicação.
O que é uma válvula de controle direcional?
Antes de mergulhar nas especificidades do modelo 4WE 6 Y, é útil entender o que as válvulas de controle direcional fazem. Essas válvulas são componentes fundamentais em sistemas hidráulicos que controlam onde o fluido hidráulico flui. Ao alterar o caminho do fluido, eles determinam em que direção um cilindro se move ou se um motor gira em uma direção ou outra. Pense neles como controladores de tráfego de fluido hidráulico, direcionando-o para onde precisa ir.
A válvula de controle direcional Rexroth 4WE 6 Y se enquadra na categoria de válvulas operadas por solenóide, o que significa que utiliza sinais elétricos para mudar a posição da válvula. Este controle elétrico facilita a integração em sistemas automatizados onde o tempo preciso é importante.
Os princípios básicos do design 4WE 6 Y
O 4WE 6 Y é construído de acordo com o padrão de tamanho NG 6, que é um dos tamanhos mais comuns em hidráulica industrial. Este tamanho também é conhecido como CETOP 3 ou ISO 4401-03 em diferentes partes do mundo. O que isso significa para você é que a válvula se ajustará aos padrões de montagem padrão, tornando a instalação simples e a substituição fácil, se necessário no futuro.
A válvula funciona como uma válvula de 4 vias e 2 posições. Em termos mais simples, possui quatro portas para conexão de linhas hidráulicas e pode alternar entre duas configurações de fluxo diferentes. O “Y” em seu nome refere-se ao design específico do carretel dentro da válvula, que determina exatamente como o fluido flui em cada posição.
Uma característica notável da válvula de controle direcional 4WE 6 Y é seu design de ação direta. Ao contrário das válvulas operadas por piloto que necessitam de um pequeno sinal de controle para mover uma válvula principal maior, o solenóide desta válvula move diretamente o carretel que controla o fluxo do fluido. Este projeto normalmente oferece tempos de resposta mais rápidos, embora signifique que a válvula funciona melhor com vazões moderadas, em vez de extremamente altas.
Como funciona a configuração do Y-Spool
A configuração do carretel Y na válvula de controle direcional Rexroth 4WE 6 Y cria um padrão de fluxo específico. Quando o solenóide não está energizado, a válvula fica na posição de repouso. Neste estado, a pressão da bomba se conecta a uma porta de trabalho enquanto a outra porta de trabalho drena para o tanque. Quando você energiza o solenóide, o carretel se desloca para inverter essas conexões.
Este comportamento de comutação torna a 4WE 6 Y particularmente útil como válvula piloto. Em muitos sistemas hidráulicos, especialmente aqueles com válvulas principais grandes, o 4WE 6 Y serve como cérebro de controle que informa à válvula maior o que fazer. Ele envia pressão piloto para um lado ou outro da válvula principal, fazendo com que a válvula maior se desloque e lide com os requisitos de fluxo pesado.
A válvula usa o que é chamado de mecanismo de retenção em muitas configurações. Isso significa que depois que você energiza o solenóide e a válvula muda de posição, ela permanece lá mesmo depois de cortar a energia. Ele não voltará até que você o energize novamente. Este recurso economiza energia, pois você não precisa manter o solenóide ligado continuamente.
Capacidades de pressão e fluxo
A válvula de controle direcional Rexroth 4WE 6 Y pode suportar pressões de trabalho de até 350 bar em suas portas principais, o que se traduz em cerca de 5.000 psi. Isso é consideravelmente mais alto do que muitas válvulas econômicas no mercado. A porta do tanque pode suportar até 160 bar nas versões padrão, com alguns modelos classificados para 210 bar.
Para capacidade de vazão, a válvula pode gerenciar até 80 litros por minuto, ou cerca de 21 galões por minuto. Isso o torna adequado para aplicações hidráulicas de médio porte. Se o seu sistema precisar lidar com fluxos maiores, você normalmente usaria esta válvula como controle piloto para uma válvula principal maior, em vez de lidar diretamente com todo o fluxo.
Vale a pena notar que estas classificações representam capacidades máximas sob condições específicas. Em aplicações reais, as quedas reais de pressão e o manejo do fluxo dependem de fatores como a viscosidade do fluido hidráulico e os caminhos de fluxo específicos através da válvula em cada posição.
A tecnologia solenóide de pino úmido
Uma das principais características que diferencia a válvula de controle direcional Rexroth 4WE 6 Y é seu design solenóide de pino úmido. Nesta configuração, o êmbolo do solenóide fica diretamente no fluido hidráulico, em vez de ser vedado. Embora isso possa parecer incomum, na verdade oferece várias vantagens.
O fluido hidráulico atua como refrigerante e lubrificante para o solenóide. Isso ajuda o solenóide a durar mais e a operar de maneira mais confiável ao longo de milhões de ciclos. O fluido absorve o calor gerado pela bobina eletromagnética e o transporta, evitando o superaquecimento que pode danificar a bobina ou reduzir sua força magnética.
O design de pino úmido também significa que o solenóide pode ser removido e substituído sem drenar o sistema hidráulico ou quebrar componentes que contenham pressão. Você pode até girar a bobina 90 graus ou completamente em alguns modelos para tornar a conexão elétrica mais acessível para sua instalação específica.
No entanto, este projeto impõe certos requisitos ao seu fluido hidráulico. O óleo precisa ser compatível com os componentes internos do solenóide. A Rexroth adverte especificamente contra o uso de óleos hidráulicos com certos aditivos à base de zinco, pois estes podem formar depósitos que obstruem as pequenas passagens internas da válvula ao longo do tempo.
Compatibilidade e limpeza de fluidos
A válvula de controle direcional 4WE 6 Y funciona com óleos hidráulicos minerais padrão, bem como com vários tipos de fluidos resistentes ao fogo. As vedações padrão são feitas de NBR (borracha nitrílica), que suporta a maioria dos óleos minerais e funciona em uma faixa de temperatura de -30°C a +80°C. Se você precisar de compatibilidade com diferentes fluidos ou temperaturas mais altas, as vedações FKM (fluorocarbono) estão disponíveis como opção.
Manter o fluido hidráulico limpo é fundamental para a confiabilidade a longo prazo da válvula de controle direcional Rexroth 4WE 6 Y. A válvula requer limpeza de fluido ISO 4406 classe 20/18/15 ou melhor. Em termos práticos, isso significa que você precisa de uma filtragem eficaz, normalmente com filtros classificados em 10 mícrons ou mais finos.
O fluido contaminado é uma das causas mais comuns de problemas com válvulas de controle direcional. Partículas no fluido podem arranhar as superfícies de precisão do carretel e do furo, aumentando o vazamento interno ao longo do tempo. Eles também podem fazer com que o carretel emperre, causando uma mudança lenta ou incompleta. Um sistema de filtragem com manutenção adequada evita esses problemas e prolonga significativamente a vida útil da válvula.
Opções e conexões elétricas
A válvula de controle direcional 4WE 6 Y vem com várias opções de tensão para combinar com diferentes sistemas de energia. As opções comuns incluem 24 Vcc, que é padrão em muitos sistemas de controle industrial, bem como tensões CA como 110 V ou 230 V. O consumo de energia da válvula é normalmente em torno de 30 watts.
Quando você solicita uma válvula, o número do modelo informa exatamente qual voltagem ela precisa. Por exemplo, “G24” na designação do modelo significa 24 Vcc, enquanto “W230” indica 230 Vca. A conexão elétrica geralmente vem como um conector padrão de 3 pinos que atende às especificações DIN EN 175301-803, embora outros tipos de conectores estejam disponíveis.
Algumas versões da válvula incluem um recurso de acionamento manual, normalmente designado como “N9” no código do modelo. Isso permite que você empurre manualmente o carretel para deslocar a válvula quando a energia elétrica não estiver disponível, o que pode ser útil durante a configuração ou solução de problemas. No entanto, esta operação manual tem limitações e só deve ser usada quando a pressão do tanque estiver abaixo de 50 bar.
Requisitos de instalação
A instalação correta de uma válvula de controle direcional Rexroth 4WE 6 Y é simples, mas requer atenção aos detalhes. A válvula é montada em um coletor ou subplaca NG 6 padrão usando quatro parafusos de montagem. A superfície de montagem precisa atender a requisitos específicos de planicidade e suavidade, normalmente não mais áspera que Rz 4, para garantir a vedação adequada.
As especificações de torque são mais importantes do que você imagina. A Rexroth especifica o aperto dos parafusos de montagem com 9 Nm para parafusos métricos padrão. Se você estiver usando determinados parafusos de tamanho imperial, a especificação muda ligeiramente para levar em conta as diferentes características da rosca. O aperto insuficiente dos parafusos pode causar vazamentos externos, enquanto o aperto excessivo pode distorcer o corpo da válvula e fazer com que o carretel emperre.
Ao instalar a válvula, certifique-se de que todas as conexões das portas estejam limpas e livres de detritos. Mesmo pequenas partículas introduzidas durante a instalação podem causar problemas posteriormente. Também é uma boa prática verificar as conexões elétricas antes de aplicar pressão hidráulica, garantindo que a válvula se mova corretamente e não tenha problemas de fiação.
Características de desempenho
A válvula de controle direcional Rexroth 4WE 6 Y oferece tempos de resposta na faixa de 20 a 70 milissegundos ao energizar e de 10 a 60 milissegundos ao desenergizar. Esses tempos podem variar com base em fatores como viscosidade do fluido, pressão operacional e condições de fluxo.
Como todas as válvulas do tipo carretel, a 4WE 6 Y apresenta algum vazamento interno por design. Pequenas quantidades de fluido passam pelo carretel, mesmo quando deveria estar bloqueando o fluxo. Esse vazamento é normal e necessário para uma lubrificação adequada, mas significa que a válvula não é adequada para aplicações onde é necessário manter uma carga na posição por longos períodos sem qualquer movimento.
O vazamento interno aumenta gradualmente ao longo da vida útil da válvula, à medida que ocorre desgaste normal entre o carretel e o furo. Isso não significa necessariamente que a válvula precise de substituição imediata, mas é algo a monitorar. Vazamentos excessivos podem reduzir a eficiência do sistema e eventualmente exigir a substituição da válvula para manter o desempenho ideal.
Aplicativos comuns
A válvula de controle direcional 4WE 6 Y é utilizada em uma ampla gama de aplicações industriais. As máquinas-ferramentas costumam usar essas válvulas para controlar funções auxiliares, como dispositivos de fixação ou trocadores de ferramentas. As máquinas de moldagem por injeção de plástico os utilizam para várias funções de controle. Bancadas de teste e equipamentos móveis também costumam incorporar essas válvulas.
Uma aplicação particularmente comum é usar a 4WE 6 Y como válvula piloto para válvulas direcionais maiores. Nessa função, controla a pressão piloto que desloca uma válvula maior, permitindo o controle eletrônico de sistemas hidráulicos de alta vazão. Esta configuração piloto aproveita a confiabilidade da válvula e o custo relativamente baixo, ao mesmo tempo em que utiliza válvulas maiores apenas onde é realmente necessária uma alta capacidade de fluxo.
A capacidade da válvula de operar de forma confiável em pressões de até 350 bar a torna adequada para aplicações exigentes onde válvulas de pressão mais baixa podem não fornecer margens de segurança adequadas. Esta capacidade de pressão também significa que a válvula pode funcionar de forma eficaz em sistemas com picos de pressão ou onde o controle preciso da pressão nem sempre é mantido.
Considerações sobre manutenção
A válvula de controle direcional Rexroth 4WE 6 Y requer relativamente pouca manutenção quando operada dentro de suas especificações. A tarefa de manutenção mais importante é manter a condição adequada do fluido hidráulico. Isto significa mudanças regulares de óleo de acordo com as recomendações do fabricante do fluido e monitoramento consistente da condição do filtro.
Se você notar que a válvula responde mais lentamente do que o normal ou não muda completamente, a contaminação costuma ser a culpada. Verificar e substituir os filtros conforme necessário geralmente resolve esses problemas. Se os problemas persistirem após garantir a limpeza do fluido, a própria válvula poderá precisar de inspeção ou substituição.
A bobina solenóide pode ser substituída sem remover a válvula do sistema, o que minimiza o tempo de inatividade. Se uma bobina falhar, muitas vezes você poderá instalar uma substituição em minutos, em vez de horas. Este design modular é uma das vantagens práticas da configuração do solenóide de pino úmido.
Custo e Disponibilidade

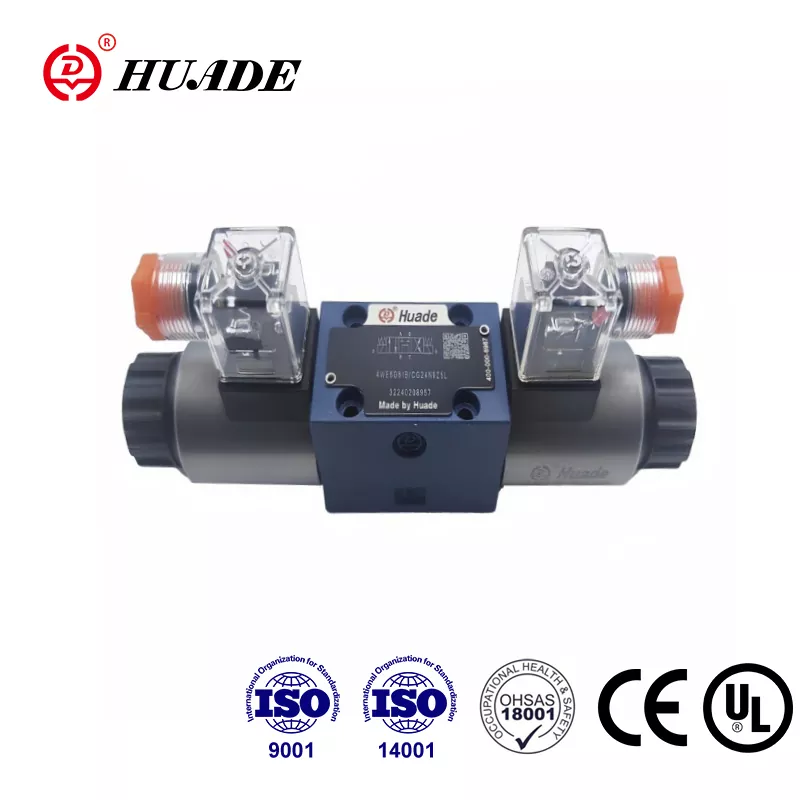

As válvulas de controle direcional Rexroth 4WE 6 Y genuínas normalmente custam várias centenas de dólares, com preços exatos variando de acordo com opções específicas e requisitos de tensão. Este preço reflete a qualidade de construção e as capacidades de desempenho da válvula. Embora existam alternativas menos dispendiosas, especialmente de fabricantes asiáticos, o nome Rexroth carrega uma reputação de confiabilidade que muitos engenheiros valorizam para aplicações críticas.
A válvula está amplamente disponível nos distribuidores Rexroth e em muitas empresas de fornecimento industrial. Como segue as dimensões padrão NG 6, você também pode encontrar válvulas funcionalmente semelhantes de outros fabricantes, se necessário, embora as características exatas de desempenho possam ser diferentes.
Para aplicações de alto volume, discutir as opções diretamente com os distribuidores ou representantes da Rexroth pode, às vezes, gerar melhores preços ou prazos de entrega. Eles também podem ajudar a garantir que você selecione exatamente a configuração certa para suas necessidades específicas.
Quando considerar alternativas
Embora a válvula de controle direcional Rexroth 4WE 6 Y seja excelente em muitas aplicações, ela nem sempre é a melhor escolha. Se a sua aplicação não requer absolutamente nenhum vazamento interno para retenção de carga, uma válvula tipo gatilho ou válvula de contrapeso serviria melhor. O vazamento inerente nas válvulas de carretel as torna inadequadas para essas aplicações de vazamento zero.
Para aplicações que necessitam de controle proporcional em vez de simples comutação liga-desliga, a Rexroth oferece válvulas direcionais proporcionais como a série 4WRPEH. Estas válvulas fornecem controle de fluxo variável e podem manter posições intermediárias, oferecendo capacidades de controle muito mais sofisticadas.
Se suas necessidades de vazão excederem 80 litros por minuto, você precisará de um tamanho de válvula maior ou de uma configuração onde a 4WE 6 Y sirva como piloto para uma válvula principal maior. Usar a válvula além de sua capacidade nominal de vazão pode causar quedas excessivas de pressão, geração de calor e desgaste acelerado.
Considerações Finais
A válvula de controle direcional Rexroth 4WE 6 Y representa uma escolha sólida para sistemas hidráulicos industriais que precisam de controle de comutação confiável dentro das capacidades de pressão e vazão da válvula. Seu design de solenóide de pino úmido oferece excelente durabilidade, enquanto o tamanho padrão NG 6 garante fácil integração na maioria dos sistemas hidráulicos.
O sucesso com esta válvula depende da aplicação e instalação adequadas. Certificar-se de que seu fluido hidráulico esteja limpo e compatível, seguindo as especificações de torque de instalação e permanecendo dentro dos parâmetros operacionais nominais da válvula proporcionará anos de serviço confiável. A capacidade da válvula de funcionar como elemento de controle direto ou como válvula piloto proporciona flexibilidade no projeto do sistema.
Compreender o que a válvula de controle direcional 4WE 6 Y faz bem e onde estão suas limitações ajuda você a tomar decisões informadas sobre se ela é o componente certo para o seu sistema hidráulico. Quando aplicado corretamente, é um burro de carga confiável que lida com a exigente tarefa de controle de direção de fluidos todos os dias.
