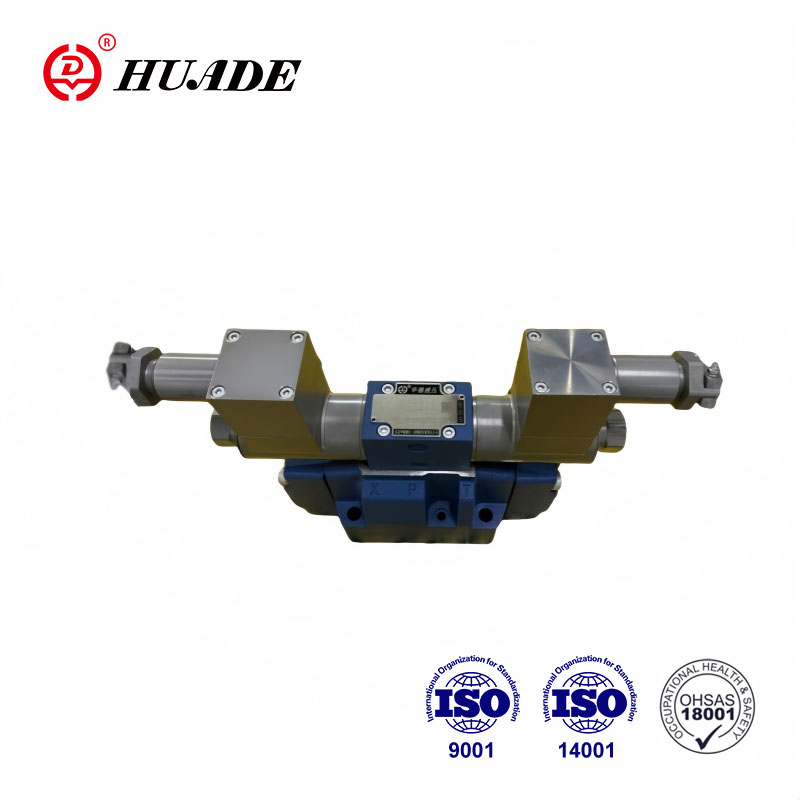

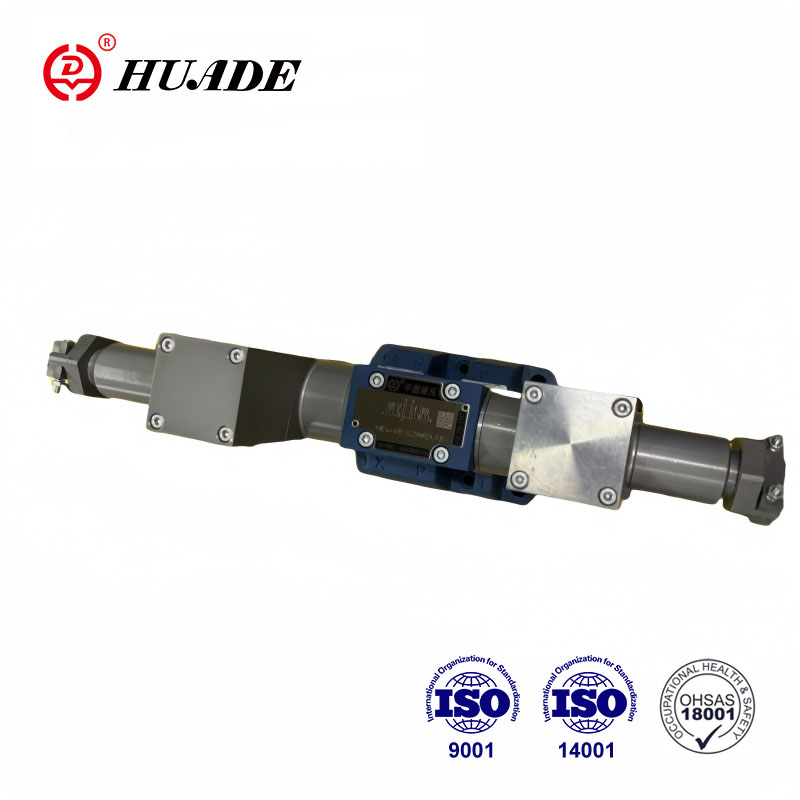

As válvulas hidráulicas à prova de explosão da Huade adotam design especial e tecnologia de fabricação, usando materiais de alta qualidade resistentes à corrosão. As válvulas à prova de explosão da série WE10 são amplamente utilizadas em locais com risco de explosão, como mineração, carvão e indústrias químicas. Huade é uma marca nacional confiável na China. A fábrica possui tecnologia avançada de produção e equipamentos de teste e presta muita atenção à qualidade do produto.
| Dados técnicos | ||
| Posição de fixação | Opcional | |
| Faixa de temperatura ambiente (℃) | -30 a +50 (selo NBR) | |
| -20 a +50 (selo FKM) | ||
| Peso | Solenóide único (kg) | 5.9 |
| Solenóides duplos (kg) | 8.9 | |
| Pressão máxima de operação | Porta P, A, B (barra) | 350 |
| Porta T (barra) | 210 | |
| quando a pressão de operação exceder o valor permitido, os símbolos do carretel A e B devem fazer a porta T para drenagem | ||
| Máx. taxa de fluxo (L/min) | 120 | |
| Seção transversal de fluxo (comutação da posição neutra) | Versão V (mm2) | 11(A/B→T);10,3(P→A/B) |
| Versão W (mm2) | 2,5(A/B→T) | |
| Versão Q (mm2) | 5,5(A/B→T) | |
| Fluido | Óleo mineral adequado para vedação NBR e FKM | |
| Éster de fosfato para selo FKM | ||
| Faixa de temperatura do fluido (℃) | -30 a +80 (selo NBR) | |
| -20 a +80 (selo FKM) | ||
| Faixa de viscosidade mm2/s | 2,8 a 500 | |
| Grau de contaminação | Grau máximo permitido de contaminação de fluido: Classe 9. NAS 1638 ou 20/18/15, ISO4406 | |
| Dados elétricos | ||
| Tipo de tensão | CC | |
| Tensão disponível (V) | 12, 24, 36, 110 | |
| Tolerância de tensão (tensão nominal) % | -15 a +10 | |
| Consumo de energia (W) | 35 | |
| Ciclo de trabalho | Contínuo | |
| Tempo comutado de acordo com ISO 6403 | LIGADO (ms) | 45 a 60 |
| DESLIGADO (ms) | 20 a 30 | |
| Frequência comutada (vezes/h) | Para 15.000 | |
| Classe de proteção de acordo com DIN 40050 | IP65 | |
| Máx. temperatura das bobinas (℃) | +150 | |
Características:
▶A válvula deslizante de direção de operação solenóide resistente a explosão do tipo operada diretamente é usada como padrão
▶DIN24 340 A tipo na superfície de montagem ISO 4401
▶Solenóide de proteção contra explosão CC do tipo úmido
▶Solenóide de proteção contra explosão giratório de 90°
▶A câmara estanque à pressão não precisa ser aberta quando a bobina for substituída
Aplicativo:
A válvula à prova de explosão do tipo WE é a válvula direcional do solenóide de proteção contra explosão usada para controlar a partida, a parada e a direção do fluxo do fluido de óleo.
As válvulas de controle direcional consistem em carcaça (1), um ou dois solenóides (2), o carretel de controle (3) e uma ou duas molas de retorno (4). Na condição desenergizada, o carretel de controle (3) é mantido na posição neutra ou inicial por meio de molas de retorno (4) (exceto para carretéis de pulso). O carretel de controle (3) é acionado através de solenóides de pino úmido (2).
Para garantir uma operação satisfatória, deve-se tomar cuidado para garantir que a câmara de pressão do solenóide esteja cheia de óleo.
O carretel de controle (3) é movido para a posição esperada pelo solenóide (2) e pela haste (5), e
isso dá fluxo livre de P para A e de B para T ou de P para B e de A para T.
Quando o solenóide de proteção contra explosão (2) é desligado, o elemento da válvula de controle (3) é empurrado
para a posição inicial pela mola de reinicialização (4).
Estrutura da válvula solenóide à prova de explosão WE10
Símbolos
