No mundo dos sistemas de automação industrial e controle de fluidos, a pressão da válvula proporcional representa um dos conceitos mais cruciais para alcançar operações precisas e eficientes. Compreender esse princípio fundamental é essencial para engenheiros, técnicos e qualquer pessoa que trabalhe com sistemas hidráulicos ou pneumáticos.

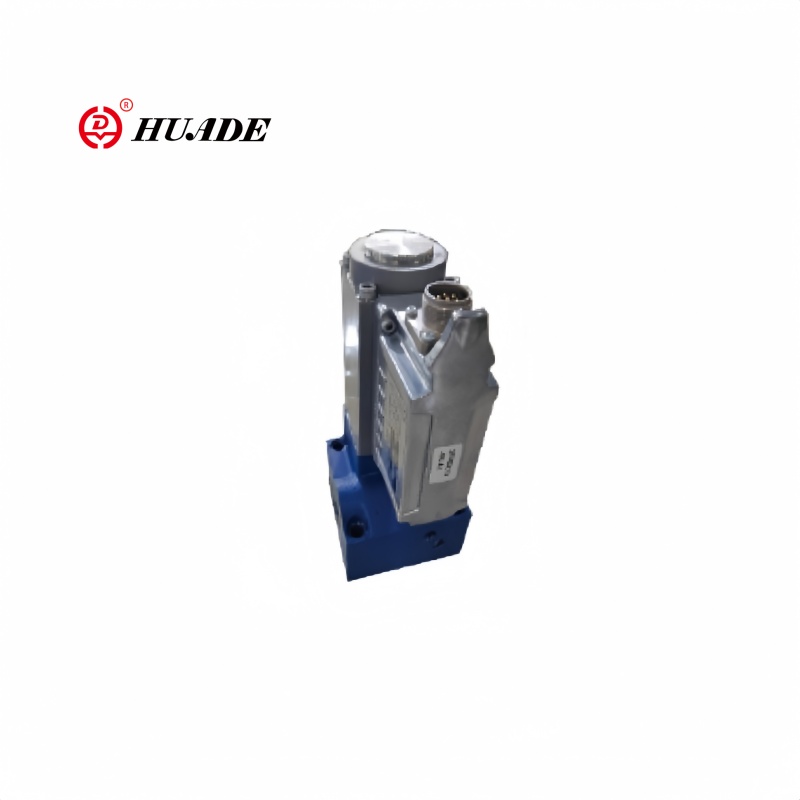

Definindo pressão da válvula proporcional
A pressão da válvula proporcional refere -se à pressão de saída controlada gerada por uma válvula proporcional, onde o nível de pressão é diretamente proporcional ao sinal de entrada aplicado à válvula. Diferentemente das válvulas simples de Ox/Off que operam em estados binários, as válvulas proporcionais fornecem controle infinitamente variável entre os valores de pressão mínima e máxima com base na magnitude do sinal de entrada elétrica.
A relação entre o sinal de entrada e a pressão de saída segue uma curva linear ou predeterminada, permitindo modulação precisa da pressão. Essa relação proporcional permite o controle suave e contínuo da pressão, em vez de alterações abruptas, tornando essas válvulas ideais para aplicações que requerem regulação de pressão ajustada.
Como as válvulas proporcionais funcionam
A operação fundamental de uma válvula proporcional depende do controle da força eletromagnética. Quando um sinal elétrico é aplicado ao solenóide da válvula, ele gera uma força magnética proporcional à entrada de corrente ou tensão. Essa força eletromagnética atua contra um mecanismo de mola e pressão do fluido para posicionar um carretel ou poppet da válvula.
À medida que o sinal de entrada aumenta, a força eletromagnética fica mais forte, movendo o elemento da válvula mais longe do seu assento. Essa abertura aumentada permite mais fluxo de fluido e geralmente resulta em pressão mais alta a jusante, dependendo da configuração da válvula. O posicionamento preciso do elemento da válvula cria a relação proporcional entre o sinal de entrada e a pressão de saída.
As válvulas proporcionais modernas geralmente incorporam sistemas de feedback usando sensores de posição ou transdutores de pressão para garantir controle e compensar precisos para fatores externos, como variações de temperatura, flutuações de pressão de suprimento ou desgaste dos componentes.
Tipos de controle de pressão da válvula proporcional
Válvulas proporcionais de ação direta
Essas válvulas controlam diretamente a pressão através da força eletromagnética que atua no elemento da válvula. Eles geralmente são usados em aplicações de pressão mais baixa, onde a força solenóide é suficiente para superar as forças fluidas e a tensão da mola.
Válvulas proporcionais operadas por piloto
Para aplicações de pressão mais alta, as válvulas operadas por piloto usam uma pequena válvula proporcional para controlar uma válvula principal maior. A válvula piloto modula a pressão em uma câmara de controle, que posiciona o elemento da válvula principal. Essa configuração permite o controle preciso de altas pressões com entrada de energia elétrica relativamente baixa.
Válvulas de redução de pressão
Essas válvulas proporcionais mantêm a pressão constante a jusante, independentemente das variações de pressão a montante ou alterações na taxa de fluxo. A pressão de saída é proporcional ao sinal de entrada, tornando -os ideais para aplicações de regulação de pressão.
Válvulas de alívio de pressão
As válvulas proporcionais de alívio de pressão fornecem configurações de pressão de alívio variável com base no sinal de entrada. Isso permite ajuste dinâmico da pressão máxima do sistema sem ajuste mecânico.
Aplicações e benefícios
O controle proporcional da pressão da válvula encontra aplicações em vários setores. Na hidráulica móvel, essas válvulas permitem a operação suave dos equipamentos de construção, fornecendo controle preciso dos movimentos de boom, balde e pista. Os sistemas de automação de fabricação usam válvulas proporcionais para forças consistentes de fixação, pressões de moldagem por injeção e operações de manuseio de materiais.
A indústria aeroespacial depende do controle proporcional da pressão da válvula para sistemas de controle de vôo, operação de equipamentos de pouso e gerenciamento de pressão da cabine. No setor automotivo, essas válvulas controlam a pressão de transmissão, a assistência à direção hidráulica e os sistemas de gerenciamento de motores.
Eficiência aprimorada do sistema
A correspondência precisa da pressão aos requisitos de carga reduz o desperdício de energia e otimiza o desempenho do sistema.
Consumo de energia reduzido
Evitar a superesturização leva a uma economia significativa de energia e menores custos operacionais.
Qualidade aprimorada do produto
As pressões consistentes do processo garantem resultados confiáveis de fabricação e consistência do produto.
Aumento da capacidade de resposta do sistema
As transições de pressão suave fornecem melhor controle do sistema e suavidade operacional.
Principais parâmetros de desempenho
Integração do sistema de controle
Os sistemas proporcionais de controle de pressão da válvula normalmente se integram às unidades de controle eletrônico (ECUS) ou controladores lógicos programáveis (PLCs). Esses controladores fornecem os sinais elétricos precisos necessários para o controle preciso da pressão durante o monitoramento do feedback do sistema.
Estratégias de controle modernas
Os sistemas de controle modernos geralmente empregam estratégias de controle de circuito fechado, comparando continuamente a saída de pressão real aos pontos de ajuste desejados e ajustando os sinais de entrada da válvula de acordo. Essa abordagem compensa as variações do sistema e mantém o controle preciso da pressão sob a mudança das condições operacionais.
Desenvolvimentos futuros
A evolução da tecnologia proporcional de pressão da válvula continua com os avanços na ciência dos materiais, nos sistemas de controle eletrônico e na tecnologia de sensores. Válvulas inteligentes que incorporam diagnósticos internos, recursos de manutenção preditiva e comunicação sem fio estão se tornando mais prevalentes.
A tecnologia de válvula digital promete uma precisão e flexibilidade ainda maiores, substituindo potencialmente as válvulas proporcionais tradicionais em algumas aplicações. No entanto, o controle proporcional da pressão da válvula continua sendo uma tecnologia fundamental e confiável para sistemas de energia fluida.
A compreensão da pressão da válvula proporcional permite que os engenheiros projetem sistemas de controle de fluidos mais eficientes, precisos e confiáveis em diversas aplicações, tornando -o um conceito essencial na automação industrial moderna.
