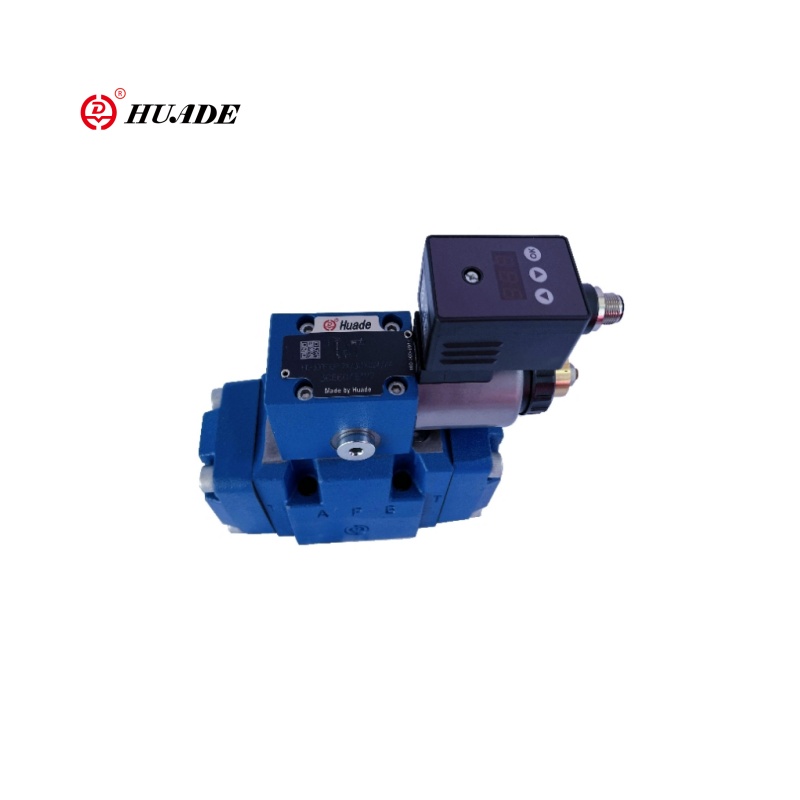

Válvula de redução de pressão proporcional 3drem-7x

O 3DREM-7X é uma válvula de redução de pressão proporcional de três vias operada por piloto. Comparado com a série 3DRE/3Dree. A válvula de redução da pressão proporcional 3drem-7x possui melhor sensores ou interfaces de comunicação integradas. A função principal do válvula 3drem-7x é controlar a pressão de saída de maneira proporcional elétrica. Ele pode obter regulação de pressão + descarregamento através de uma estrutura de três vias (p → a, a → t). A válvula reduzida por pressão proporcional 3drem-7x é adequada para sistemas de controle hidráulico de alta precisão e dinâmico.

Parâmetro do produto da válvula de redução de pressão proporcional 3drem-7x

Parâmetro do produto da válvula de redução de pressão proporcional 3drem-7x

Características:

▶ Versão de 3 vias

▶ Operação por meio de solenóide proporcional com bobina rotativa

▶ Para montagem de subplicação

▶ Padrão de porta de acordo com a ISO 4401

▶ Limitação máxima de pressão, opcional

▶ Válvula e eletrônica de controle de uma única fonte

▶ Eletrônica integrada (OBE) (tipo HD-3DRE (M) E):

- pouca tolerância de fabricação da curva característica da pressão do valor do comando

▶External control electronics(type HD-3DRE(M)

▶ Curva de pressão de valor de comando linear

Aplicativo:

Proportional pressure reducing valve 3DREM-7X is suitable for high-precision, high-dynamic, intelligent hydraulic systems, especially for the following occasions: occasions requiring electric proportional regulation + fast unloading, automated production lines integrated with PLC/PID controllers, and can still achieve reliable control in harsh environments (vibration, high temperature, explosion-proof).

Função e seção da pressão proporcional Redução da válvula 3drem-7x

Função, seção

Os tipos de válvula 3Dre (M) e 3Dre (M) E são eletricamente as válvulas de redução de pressão de 3 vias operadas por piloto com limitação de pressão do atuador.

Eles são usados ​​para redução (P a A) e limitação (A a T) de uma pressão do sistema.

Configurar

As válvulas consistem em dois conjuntos principais:

▶ Válvula de controle piloto (1) com solenóide proporcional (2), opcionalmente com limitação máxima de pressão (15)

▶ Válvula principal (3) com a principal bobina de controle (4)

Função

▶ Configuração de dependente do valor do comando da pressão a ser reduzida na porta A via válvula de controle piloto (1).

▶ Com a porta despressurizada P, as molas (5) e (6) mantêm o principal carretel de controle (4) em sua posição central.

Dessa forma, um salto inicial no atuador é evitado.

▶ Fluxos de fluido piloto do furo (7) através do controlador de fluxo (8), através da câmara de controle (11) até a lacuna do acelerador (9), via linha (10) até a porta Y. Essa conexão deve ser levada ao tanque a pressão zero.

Redução de pressão

▶ Acumulação da pressão piloto na câmara de controle (11) em função do valor do comando.

▶ Acumulação de pressão na câmara da mola (13) por meio do bico (12) e movimento do principal bobo de controle (4) à direita.

Os fluidos hidráulicos fluem de P para A.

▶ A pressão do atuador na porta A está disponível na câmara da primavera (14).

▶ O aumento da pressão na porta A para a pressão definida da válvula de controle piloto (1) leva ao movimento do carretel principal (4) à esquerda. A pressão na porta A é quase idêntica à pressão definida na válvula de controle do piloto (1).

Limitação de pressão

▶ Se a pressão na porta A exceder a pressão definida da válvula de controle do piloto (1), o carretel principal de controle (4) será movido mais para a esquerda.

▶ Isso abre a conexão de A a T e limita a pressão pendente na porta A ao valor do comando definido.

Tipo HD-3Dree e HD-3Dreme (com eletrônicos integrados (OBE))

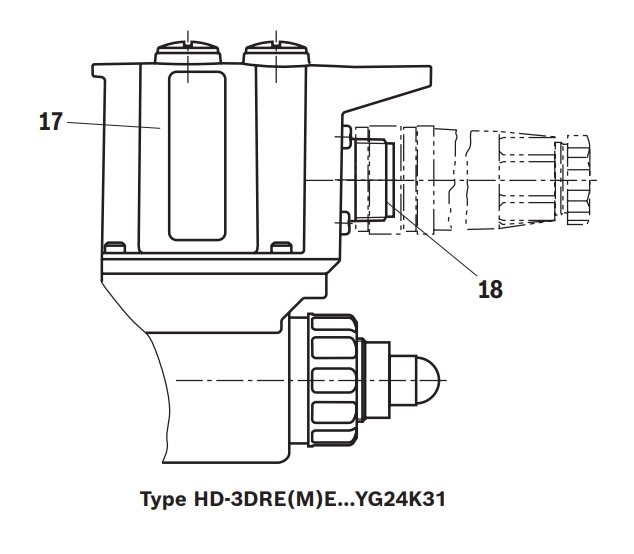

No que diz respeito à função e configuração, essas válvulas correspondem aos tipos HD-3DRE e HD-3DREM. Na válvula de controle piloto, há além disso um alojamento (17) com os eletrônicos de controle.

A tensão do valor de fornecimento e comando são aplicados ao conector (18).

Na fábrica, a curva característica da pressão do valor do comando é ajustada com pouca tolerância à fabricação. Para mais informações, consulte a página 9.
