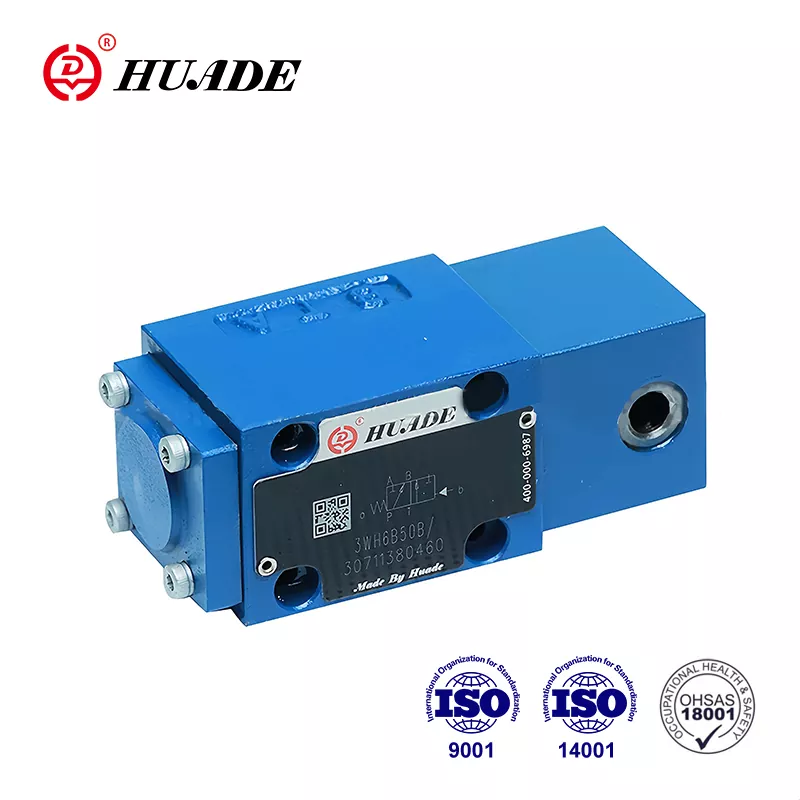

Como fabricante líder na indústria hidráulica da China, a Huade Hydraulic teve duas experiências de cooperação de longo prazo com a Rexroth. A válvula de controle direcional Huade® tipo WH é mais avançada em tecnologia e mais durável do que os produtos similares desta linha. Huade opera mais de 750 peças de equipamentos de produção avançados importados de todo o mundo para garantir a alta qualidade dos produtos hidráulicos. É mais avançado em tecnologia e mais durável que os produtos similares desta linha. A fábrica atende aos padrões internacionais, ou seja, ISO9001, ISO14001 e OH SAS18001. A série de válvulas direcionais produzidas pela Huade Hydraulic é amplamente utilizada em sistemas hidráulicos marítimos. Huade possui um enorme grupo de clientes na indústria naval.
|
Tamanho |
6 |
10 |
|
|
Pressão máxima de operação |
Portas A, B,P(MPa) |
para 31,5 |
|
|
Porta T (MPa) |
para 16 |
||
|
Com os símbolos A e B, a porta T deve ser usada como porta de vazamento |
|||
|
Fluxo máximo (L/min) |
até 60 |
até 120 |
|
|
Operando para fluir |
Símbolo Q6% da área nominal da seção transversal |
||
|
Símbolo W, 3% da área nominal da seção transversal |
|||
|
Fluido |
Óleo mineral ou éster de fosfato |
||
|
Faixa de temperatura do fluido de pressão （℃） |
-20~+80 |
||
|
Faixa de viscosidade (mm2/s) |
2,8~500 |
||
|
Peso (kg) |
1 cilindro operacional |
aprox.2 |
aprox.3,5 |
|
2 cilindros operacionais |
aprox.2,2 |
aprox.4,5 |
|
|
Pressão do gráfico (MPa) |
min |
0,6 a 1> pressão do tanque |
0.5 |
|
máx. |
20 |
6 |
|
Características:
▶ Válvula de carretel direcional de operação direta
▶ Válvula de duas posições com limite de curso opcional
▶ Montagem da subplaca
▶ Padrão de montagem conforme Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Aplicativo:
As válvulas WH são válvulas de carretel direcionais operadas hidraulicamente. Elas são usadas para o controle de parada, início e direção de um fluxo
As válvulas direcionais consistem principalmente de carcaça (1), um ou dois elementos de operação (2) (cilindro de operação hidráulica e pneumática), o carretel de controle (3), bem como uma ou duas molas de retorno (4).
Em repouso, o carretel de controle (3) é mantido no centro ou na posição inicial pelas molas de retorno (3) (exceto válvula de impulso).
O carretel de controle (3) é empurrado pelos elementos operacionais para a posição de comutação necessária.
Com retenção, digite ..OF/.
As válvulas direcionais operadas hidraulicamente ou pneumaticamente também estão disponíveis como válvulas de 2 posições com retenção (5). Quando os elementos operacionais com retenção são usados, todas as posições de comutação podem ser bloqueadas.
Sem mola de retorno, sem retenção, tipo..O/.
Na utilização de elementos de comando sem mola de retorno e sem retenção, não existe uma posição de comutação definida em repouso.
Diagrama de estrutura
Acelerador de cartucho
O uso de um acelerador de cartucho é então necessário quando durante os procedimentos de comutação nas condições operacionais dadas ocorrem fluxos que excedem os limites de desempenho da válvula.
Ele está conectado ao canal P da válvula direcional.
