Quando você observa uma escavadeira levantar sua lâmina ou vê um robô de fábrica se mover com precisão, há um componente pequeno, mas poderoso, que torna tudo isso possível: a válvula de controle direcional.
Este guia orientará você em tudo o que você precisa saber sobre essas partes essenciais, desde como funcionam até a escolha da peça certa para suas necessidades.

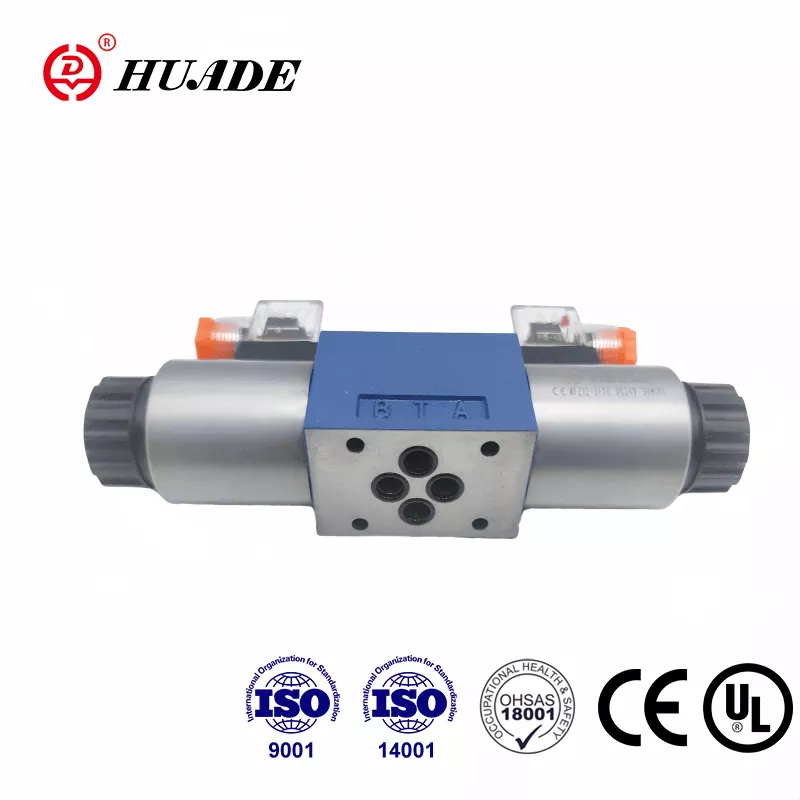

O que é uma válvula de controle direcional?
Pense em uma válvula de controle direcional (DCV) como umcontrolador de tráfego para fluidos. Assim como um semáforo direciona os carros em um cruzamento, um DCV direciona o óleo hidráulico ou o ar comprimido por diferentes caminhos em uma máquina. Essas válvulas são o “cérebro” dos sistemas de energia de fluidos, informando ao fluido para onde ir e quando.
Por que são chamadas de válvulas "Bang-Bang"?
Muitos DCVs funcionam como um interruptor de luz - eles estão totalmente ligados ou totalmente desligados. Não há posição intermediária, e é por isso que as pessoas às vezes as chamam de válvulas “bang-bang”. Quando eles mudam, eles fazem isso de forma rápida e completa.
Como funciona uma válvula de controle direcional?
As partes básicas
Cada DCV tem estes componentes principais:
Corpo da válvula:É como a casa que mantém tudo unido. Possui canais internos por onde o fluido pode fluir.
Carretel ou Poppet:Esta é a parte móvel que realmente controla o fluxo. Pense nisso como uma porta deslizante que abre e fecha diferentes caminhos.
Portas:Estes são os pontos de conexão onde os tubos são fixados. Eles geralmente são rotulados:
- P= Pressão (onde o fluido entra)
- T= Tanque (onde o fluido retorna)
- A e B= Portas do atuador (onde o fluido vai trabalhar)
Atuador:É isso que move o carretel. Pode ser uma alça que você empurra, uma bobina elétrica ou pressão de fluido.
Como ele controla o fluxo
Quando o atuador move o carretel, ele alinha diferentes orifícios e canais dentro do corpo da válvula. Isso cria novos caminhos para o fluido fluir. É como reorganizar as peças de um quebra-cabeça para criar caminhos diferentes.
Tipos de válvulas de controle direcional
Pela forma como eles se movem (design interno)
Válvulas de carretel
Eles usam uma peça cilíndrica (o carretel) que desliza para frente e para trás. São como um quebra-cabeça deslizante onde mover uma peça abre alguns caminhos e fecha outros. Eles são versáteis, mas permitem um pouquinho de vazamento.
Válvulas de gatilho
Eles usam uma bola, cone ou disco que se levanta do assento para permitir o fluxo ou pressiona para interrompê-lo. Pense na rolha de uma garrafa: quando você a remove, o líquido escorre. Essas válvulas vedam muito bem, quase sem vazamentos.
Válvulas Rotativas
Em vez de deslizar, eles giram para alinhar diferentes passagens. São como girar a chave na fechadura para abrir portas diferentes.
Pela forma como eles são operados
Válvulas Manuais
Você os opera manualmente usando uma alavanca, botão ou pedal. Eles são simples e confiáveis, como a transmissão manual de um carro.
Válvulas Solenóides
Estes são operados eletricamente. Quando você envia um sinal elétrico, uma bobina magnética move a válvula. É como ter um controle remoto para sua válvula.
Válvulas Operadas por Piloto
Eles usam pressão de fluido para mover a válvula. Eles são úteis quando você precisa de muita força para mover uma válvula grande, como ao usar a direção hidráulica de um carro.
Por número de posições e portas
O sistema de nomenclatura pode parecer confuso no início, mas na verdade é simples:
- Válvula 2/2:2 portas, 2 posições (como um interruptor liga/desliga)
- Válvula 3/2:3 portas, 2 posições (comum para cilindros de simples ação)
- Válvula 4/2:4 portas, 2 posições (padrão para cilindros de dupla ação)
- Válvula 4/3:4 portas, 3 posições (inclui uma posição intermediária neutra)
Posições centrais (para válvulas de 3 posições)
- Centro Aberto:Todas as portas se conectam entre si - como abrir todas as portas de uma casa
- Centro Fechado:Todas as portas estão bloqueadas - como fechar todas as portas
- Centro Tandem:A pressão se conecta ao tanque, mas as portas do atuador estão bloqueadas
- Centro flutuante:As portas do atuador se conectam ao tanque, mas a pressão está bloqueada
Escolhendo a válvula certa: principais especificações
Classificação de fluxo (Cv)
Isso informa quanto fluido a válvula pode suportar. É medido em galões por minuto (GPM) com queda de pressão de 1 PSI. Pense nisso como o diâmetro de uma mangueira de jardim – números maiores significam maior capacidade de fluxo.
Classificação de pressão
Esta é a pressão máxima que a válvula pode suportar com segurança. Geralmente é marcado como PN (como PN350 para 350 bar) ou em PSI. Não exceda esse limite ou a válvula poderá falhar.
Tempo de resposta
Para válvulas solenóides, esta é a rapidez com que elas podem mudar de posição, geralmente medida em milissegundos. Tempos de resposta mais rápidos são melhores para aplicações que necessitam de movimentos rápidos.
Classe de Vazamento
Isso avalia quão bem a válvula veda:
- Classe IV:Algum vazamento (0,01% do fluxo nominal)
- Classe V:Baixo vazamento
- Classe VI:À prova de bolhas (quase sem vazamento)
Do Simples ao Inteligente: Tipos de Controle
Válvulas liga/desliga (DCVs padrão)
Estas são as válvulas básicas “bang-bang” de que falamos. Eles estão totalmente abertos ou totalmente fechados. Eles são perfeitos para tarefas simples, como fixar uma peça ou estender completamente um cilindro.
Válvulas Proporcionais
São como interruptores dimmer para fluxo de fluido. Em vez de apenas ligar/desligar, eles podem ser parcialmente abertos para controlar a vazão. Isto proporciona um controle de velocidade suave e variável. Eles são ótimos para aplicações como operação de guindaste, onde você deseja movimentos suaves.
Servoválvulas
Estes são os instrumentos de precisão do mundo das válvulas. Eles fornecem controle extremamente preciso e podem responder ao feedback para manter posições ou fluxos exatos. Eles são usados em aplicações de ponta, como simuladores de vôo e máquinas CNC.
Aplicações do mundo real
Equipamento de construção
- Escavadeiras:Use múltiplas válvulas 4/3 para controlar a lança, o braço, a caçamba e a rotação. As válvulas proporcionais operadas por piloto proporcionam ao operador um controle suave.
- Escavadeiras:Use DCVs para controlar o ângulo e a altura da lâmina, bem como sistemas de acionamento da esteira.
Fabricação
- Máquinas CNC:Use DCVs solenoides para fixação de ferramentas e válvulas proporcionais para posicionamento preciso.
- Linhas de montagem:DCVs pneumáticos operam pinças, elevadores e mecanismos de classificação.
Agricultura
- Tratores:A válvula multicarretel bloqueia implementos de controle como arados e cortadores de grama.
- Colheitadeiras:Os DCVs controlam a altura da plataforma e a velocidade do ventilador de limpeza.
Aeroespacial
- Trem de pouso de aeronaves:As servoválvulas fornecem controle preciso e confiável para extensão e retração.
- Controles de vôo:Servoválvulas de alto desempenho permitem sistemas fly-by-wire.
Visão geral do mercado: quem faz o quê
O mercado global de válvulas de controle direcional vale cerca de US$ 8 a 10 bilhões e cresce de 5 a 11% ao ano. Os principais jogadores incluem:
- Bosch Rexroth:Conhecida por válvulas hidráulicas robustas e integração com a Indústria 4.0
- Parker Hannifin:Oferece amplas faixas para aplicações hidráulicas e pneumáticas
- Eaton/Danfoss:Forte em hidráulica móvel com tecnologias de válvulas inteligentes
- SMC:Fabricante líder de válvulas pneumáticas com designs compactos e de alto fluxo
- Celebração:Soluções pneumáticas inovadoras, incluindo ilhas de válvulas e plataformas digitais
- Moog:Servoválvulas de alta precisão para aplicações exigentes
O Futuro: Válvulas Inteligentes e Indústria 4.0
Recursos inteligentes
As válvulas modernas estão ficando mais inteligentes com sensores integrados que monitoram:
- Temperatura
- Número de ciclos
- Feedback de posição
- Taxas de fluxo
- Níveis de contaminação
Integração Digital
Novas válvulas podem se comunicar usando protocolos como:
- Link IO
- Ethernet/IP
- Profibus
- Modbus
Isto permite-lhes enviar dados de diagnóstico para sistemas de controlo central, permitindo a manutenção preditiva.
Manutenção Preditiva
Em vez de esperar que as válvulas falhem, os sistemas inteligentes podem prever quando a manutenção será necessária com base em dados em tempo real. Isso reduz o tempo de inatividade inesperado e economiza dinheiro.
Solução de problemas comuns
A válvula não atua
Possíveis causas:Sem sinal elétrico, bobina queimada, pressão piloto baixa
Soluções:Verifique a tensão, teste a substituição manual, verifique o fornecimento de ar/óleo piloto
Movimento lento ou espasmódico
Possíveis causas:Vazamento interno, fluido contaminado, tamanho errado da válvula
Soluções:Teste quanto a vazamentos, troque o fluido e os filtros, verifique o dimensionamento da válvula
Desvios do Atuador
Possíveis causas:Posição central errada, carretel desgastado, vazamento externo
Soluções:Verifique a configuração da válvula, teste o desgaste interno, inspecione as conexões
Vazamento Externo
Possíveis causas:Vedações desgastadas, parafusos soltos, corpo rachado
Soluções:Substitua as vedações, verifique o torque dos parafusos, inspecione quanto a danos
Ruído ou superaquecimento
Possíveis causas:Cavitação, válvula muito pequena, pressão muito alta
Soluções:Verifique o nível do fluido, verifique o dimensionamento da válvula, ajuste a configuração da válvula de alívio
Melhores práticas de manutenção
Inspeções Regulares
- Verifique se há vazamentos externos
- Procure por corrosão ou danos
- Verifique se todas as conexões estão firmes
- Testar substituições manuais
Manutenção de fluidos
- Amostra de fluido regularmente para contaminação
- Alterar filtros dentro do cronograma
- Mantenha a temperatura do sistema abaixo de 60°C (140°F)
- Mantenha os níveis adequados de fluido
Ações Preventivas
- Ciclo de válvulas periodicamente para evitar emperramento
- Mantenha estoque de peças de reposição
- Treine os operadores sobre o uso adequado
- Histórico de manutenção de documentos
Fazendo a escolha certa
Ao selecionar uma válvula de controle direcional, considere estes fatores:
Função necessária:Quantas portas e posições você precisa?
Pressão e Fluxo:Quais são os requisitos do seu sistema?
Tipo de fluido:Óleo hidráulico, ar, água ou fluidos especiais?
Método de controle:Operação manual, elétrica ou piloto?
Ambiente:Temperatura, poeira, áreas perigosas?
Orçamento:Custo inicial versus confiabilidade a longo prazo
Conclusão
As válvulas de controle direcional são os heróis anônimos das máquinas modernas. Desde a escavadeira no canteiro de obras até o robô na linha de montagem, essas válvulas tornam possível o movimento controlado. À medida que a tecnologia avança, as válvulas tornam-se mais inteligentes e mais integradas com sistemas digitais, mas a sua função fundamental permanece a mesma: controlar o fluxo de fluido para criar trabalho útil.
Esteja você projetando um novo sistema, solucionando problemas em um sistema existente ou simplesmente tentando entender como as coisas funcionam, compreender as válvulas de controle direcional abre a porta para a compreensão dos sistemas de energia fluida que nos cercam todos os dias.
A chave para o sucesso com DCVs é combinar o tipo de válvula certo com as necessidades específicas de sua aplicação, mantendo-as adequadamente e mantendo-se atualizado com as tecnologias em evolução. Com essa base, você estará bem equipado para tomar decisões informadas sobre esses componentes críticos.
