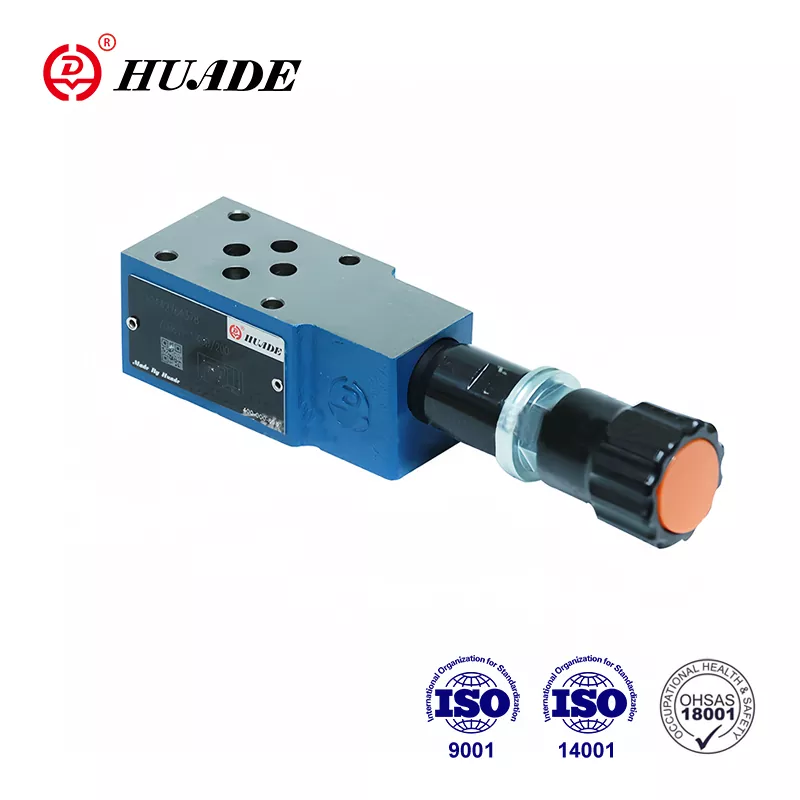

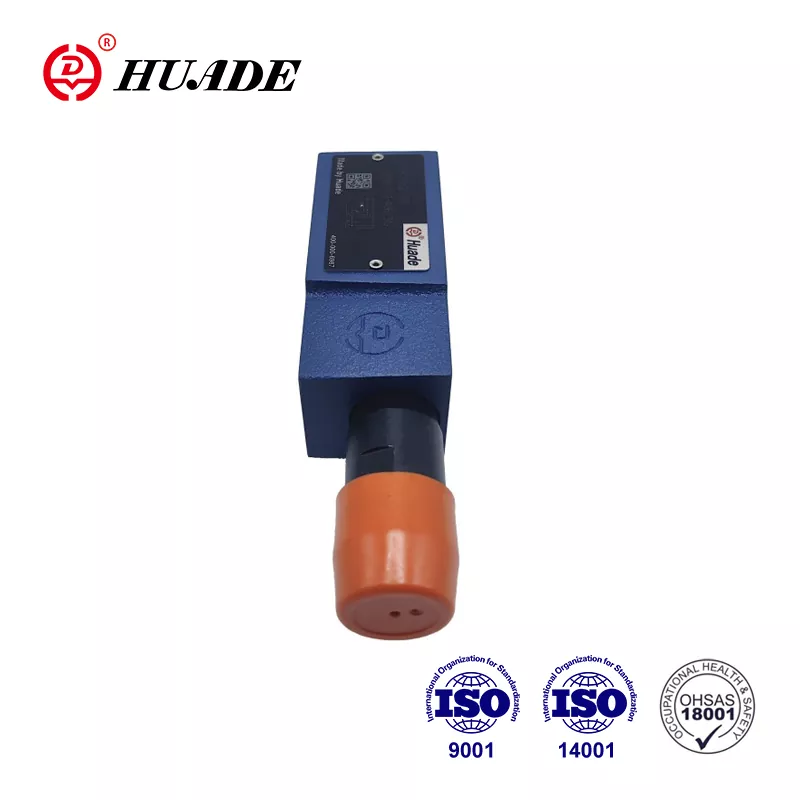

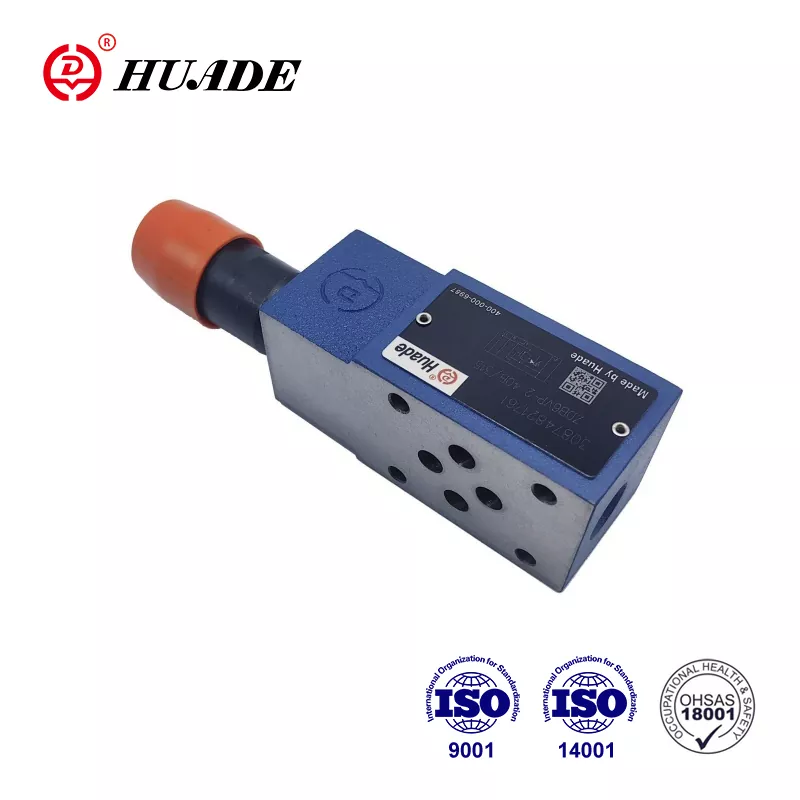

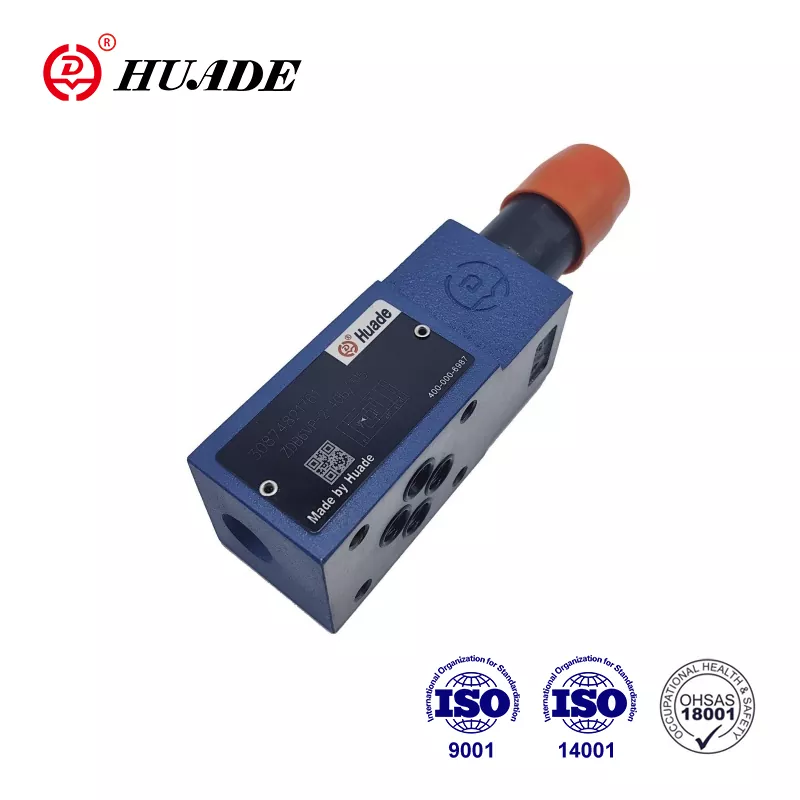

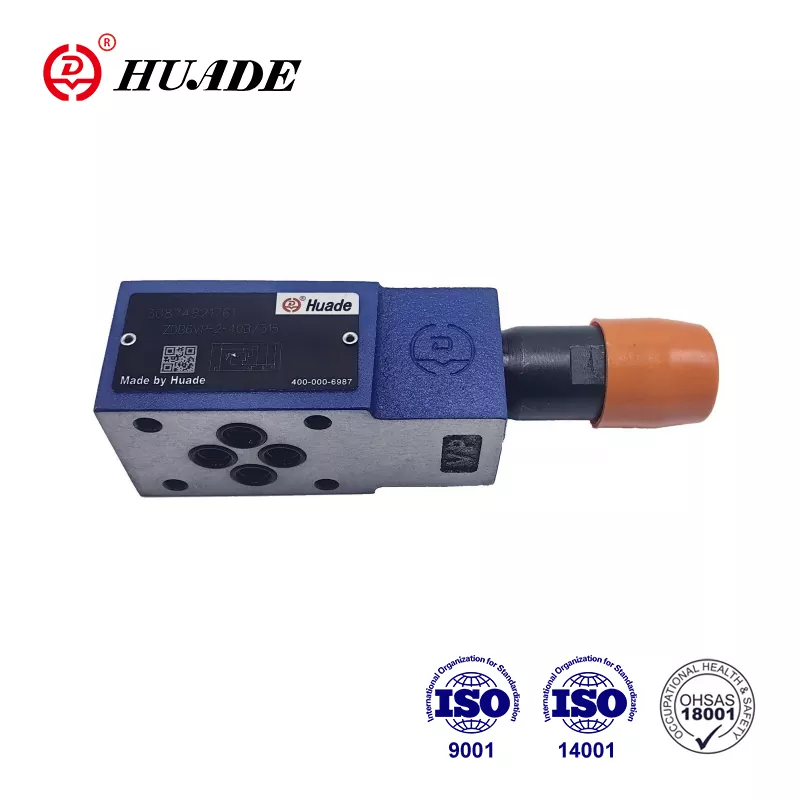

Válvula de alívio de pressão ZDB 6

A válvula de alívio de pressão ZDB 6 pode substituir os produtos oferecidos pela Rexroth®. O fato é que Huade Hydraulic teve duas cooperação de longa duração com Rexroth. Essa cooperação permite que as válvulas de pressão do Huade® atinjam o mesmo nível que os produtos Rexroth em termos de desempenho, qualidade e compatibilidade. A fábrica passou por ISO9001, ISO14001 e OH SAS18001. A fábrica da fábrica possui uma grande escala de produção, que pode controlar efetivamente os custos e fornecer aos clientes válvulas de pressão hidráulica econômica e prática. Devido ao seu desempenho confiável e estável, os produtos hidráulicos Huade® são amplamente utilizados nas indústrias militares e marinhas.

Parâmetro do produto da válvula de alívio de pressão ZDB 6

Recurso do produto e aplicação da válvula de alívio de pressão ZDB 6

Características:

▶ Válvula de placa de sanduíche

▶ 4 faixas de pressão

▶ 5 opções de circuito

▶ com um ou dois cartuchos de alívio de pressão

▶ 4 elementos de ajuste.

· Botão rotativo

· Manga com hexagon e tampa protetora

· Botão rotativo travável com escala

· Botão rotativo travável

Aplicativo:

A válvula de alívio de pressão ZDB 6 é usada para limitar a pressão dentro de um sistema hidráulico.

Funções, seção e símbolos da válvula de alívio de pressão ZDB 6

Os tipos de válvula de alívio de pressão ZDB e Z2DB são operados pelo piloto e são de design de placas de sanduíche.

Eles basicamente consistem no alojamento (7), juntamente com um ou dois cartuchos da válvula de alívio de pressão.

A pressão do sistema é definida por meio do elemento de ajuste (4).

Em repouso, a válvula está fechada. Pressão na porta A Atos sobre o carretel (1). Ao mesmo tempo, a pressão passa através do orifício (2) para o lado carregado da mola do carretel (1) e via orifício (3) para o poppet piloto (6). Se a pressão na porta A subir acima do valor definido na mola (5), o Pilot Poppet (6) será aberto. Agora, o fluido pode fluir do lado carregado da mola do carretel (1), do orifício (3) e do canal (8) na porta T. A queda de pressão resultante e move o carretel (1), fazendo com que isso abra a conexão A a t, enquanto a pressão definida na mola (5) é mantida.

O óleo piloto das duas câmaras de primavera retornam externamente ao tanque via porta T.

Estrutura e símbolos da válvula de alívio de pressão ZDB 6

Perceber

1.O fluido deve ser filtrado. A finura mínima do filtro é 20 ㎛.

2. O tanque deve estar selando e um filtro de ar deve ser instalado na entrada do ar.

3. Produz sem subplicação ao sair da fábrica, se precisar, por favor, pedindo especialmente.

4. Os parafusos de fixação da válvula devem ser o nível de alta intensidade (classe 10.9). Selecione e use -os de acordo com o parâmetro listado no livro de amostra.

5. A rugosidade da superfície ligada à válvula é necessária rugosidade da superfície é 0,8.

6. O acabamento da superfície da peça de acasalamento é necessário para 0,01/100mm.
