Qual é a diferença entre as bombas de pistão axial e radial?

Sistemas hidráulicos formam a espinha dorsal de inúmeras aplicações industriais, de equipamentos de construção e Máquinas de fabricação para sistemas aeroespaciais e embarcações marítimas. No coração desses sistemas está a bomba de pistão, um componente crucial responsável por convertendo energia mecânica em energia hidráulica. Entre os vários tipos de Bombas de pistão disponíveis, as bombas de pistão axial e radial se destacam como duas das projetos mais usados, cada um oferecendo vantagens distintas para Aplicações.

Compreendendo as diferenças fundamentais entre esses dois tipos de bombas é essencial para engenheiros, técnicos e Qualquer pessoa envolvida no design ou manutenção do sistema hidráulico. Enquanto as duas bombas servir a mesma função básica de pressurizar o líquido hidráulico, seu interno Construção, princípios operacionais e características de desempenho variam significativamente. Esta comparação abrangente explorará as principais distinções entre bombas de pistão axial e radial, ajudando você a tomar decisões informadas para suas aplicações hidráulicas.

EntendimentoBombas de pistão axial

As bombas de pistão axial apresentam pistões dispostos paralelo ao eixo de acionamento da bomba, com seu movimento alternativo ocorrendo ao longo do eixo de rotação. Este design cria um sistema compacto e eficiente onde os pistões se movem para frente e para trás em cilindros dispostos em uma circular padrão ao redor do eixo central.

A operação de uma bomba de pistão axial confia em uma placa swash ou no design do eixo dobrado. Em bombas de placa swash, pistões Deslize dentro dos cilindros em um cano de cilindro que gira com o eixo de acionamento. À medida que o barril gira, os pistões seguem o ângulo da placa swash, criando o movimento alternativo necessário para a ação de bombeamento. O deslocamento pode ser variou alterando o ângulo da placa swash, tornando essas bombas ideais para variável Aplicações de deslocamento.

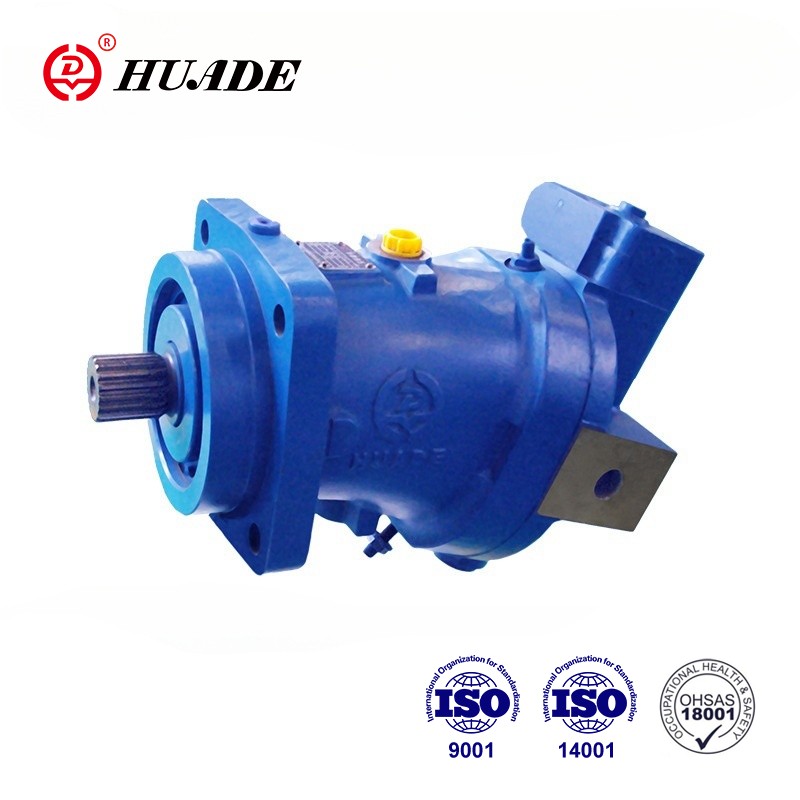

As bombas de pistão axial do eixo dobrado operam em um Princípio semelhante, mas use um mecanismo diferente. O cano do cilindro é posicionado em um ângulo no eixo de acionamento, e os pistões estão conectados ao aciona o flange através de bielas e articulações esféricas. Este design normalmente permite pressões operacionais mais altas em comparação com a placa de swash desenhos.

As principais vantagens das bombas de pistão axial Inclua sua alta relação potência / peso, excelente eficiência em alta pressões e a capacidade de fornecer deslocamento variável. Eles normalmente operar efetivamente a pressões que variam de 3.000 a 6.000 psi, com alguns Unidades especializadas capazes de lidar com pressões de até 10.000 psi. O compacto o design os torna particularmente adequados para aplicativos móveis onde espaço e peso são fatores críticos.

No entanto, as bombas de pistão axial também têm algumas limitações. Eles podem ser mais sensíveis à contaminação devido ao fechamento tolerâncias entre partes móveis e podem produzir níveis de ruído mais altos comparado a outros projetos de bombas. Além disso, a complexa geometria interna pode Torne a manutenção mais desafiadora e cara.

Entendendo as bombas de pistão radial

As bombas de pistão radial apresentam pistões arranjado perpendicular ao eixo de acionamento, estendendo -se radialmente para fora do centro. Nesta configuração, os pistões entram e saem radialmente como a bomba opera, criando uma ação de bombeamento fundamentalmente diferente em comparação com a axial desenhos.

O tipo mais comum de bomba de pistão radial usa uma câmera ou anel excêntrico para criar o movimento alternativo. Como a unidade O eixo gira, um componente excêntrico faz com que os pistões se movam radialmente para dentro e para fora dentro de seus cilindros. Nascentes normalmente retornam os pistões para sua posição estendida durante o golpe de sucção, enquanto a câmera excêntrica força -os para dentro durante o golpe de pressão.

Algumas bombas de pistão radial empregam uma diferente design onde os pistões são dispostos em torno de um anel de came estacionário, com o O cano do cilindro gira ao redor da câmera. Este arranjo pode fornecer mais suave operação e vibração reduzida em certas aplicações.

As bombas de pistão radial se destacam em aplicações exigindo pressões extremamente altas, geralmente operando efetivamente nas pressões Excedendo 10.000 psi, com algumas unidades especializadas capazes de lidar com pressões até 40.000 psi ou superior. Essa capacidade de pressão excepcional os torna Ideal para aplicações como prensas hidráulicas, máquinas de moldagem por injeção, e outros processos industriais de alta pressão.

O design radial também oferece excelente eficiência volumétrica e pode fornecer controle de fluxo muito preciso. O maior As áreas de pistão possíveis com arranjos radiais contribuem para seus Capacidades de alta pressão e características de operação suaves. Adicionalmente, As bombas de pistão radial tendem a ser menos sensíveis à contaminação por fluido em comparação Para projetos axiais, pois o movimento radial fornece alguma ação autolimpante.

Principais diferenças e comparações

Capacidades de pressão

Uma das diferenças mais significativas Entre as bombas de pistão axial e radial estão em seu manuseio de pressão recursos. Enquanto as bombas de pistão axial geralmente operam nos 3.000 a 6.000 Faixa de PSI, bombas de pistão radial podem lidar com pressões muito mais altas, geralmente excedendo 10.000 psi. Isso faz com que a radial bomba a escolha preferida para Aplicações ultra-alta.

Considerações de tamanho e peso

Bombas de pistão axial geralmente oferecem mais design compacto e melhor relação potência / peso, tornando-os ideais para celular Aplicações onde o espaço e o peso são de prêmio. As bombas de pistão radial tendem para ser maior e mais pesado para deslocamento equivalente, mas seus robustos A construção permite uma operação de maior pressão.

Eficiência e desempenho

Ambos os tipos de bombas podem obter alta eficiência níveis, mas seu pico de eficiência ocorre em diferentes condições operacionais. As bombas de pistão axial normalmente demonstram excelente eficiência em uma ampla Faixa operacional, particularmente em pressões moderadas a altas. Pistão radial As bombas geralmente mostram eficiência superior a pressões muito altas, onde seu design As vantagens se tornam mais aparentes.

Manutenção e durabilidade

Os requisitos de manutenção diferem significativamente entre os dois projetos. Bombas de pistão axial, com seu complexo Mecanismos de placa ou eixo dobrado, podem exigir manutenção mais frequente e experiência especializada para reparos. Bombas de pistão radial, com seus mais simples movimento radial, geralmente fornece vida útil mais longa em aplicações de alta pressão mas pode exigir estruturas de suporte mais robustas devido ao seu peso e tamanho.

Considerações de custo

Custo inicial, despesas de manutenção e O custo total de propriedade varia entre os dois tipos de bombas. Bombas de pistão axial normalmente têm custos iniciais mais baixos e estão mais prontamente disponíveis, tornando -os atraente para muitas aplicações. Bombas de pistão radial, embora potencialmente mais Caro inicialmente, pode fornecer melhor valor em aplicações de alta pressão onde suas capacidades de pressão superior eliminam a necessidade de adicionais Componentes do sistema.

Considerações específicas do aplicativo

A escolha entre pistão axial e radial As bombas dependem dos requisitos específicos do seu sistema hidráulico. Equipamentos móveis, como escavadeiras, guindastes e máquinas agrícolas normalmente favorece as bombas de pistão axial devido ao seu tamanho compacto, variável Recursos de deslocamento e excelente proporção de potência / peso.

Aplicações industriais que exigem extremamente Altas pressões, como formação de metal, moldagem por injeção ou teste hidráulico Os equipamentos, geralmente se beneficiam das capacidades de pressão superior do radial Bombas de pistão. A operação suave e as características de controle preciso de As bombas radiais também as tornam adequadas para aplicações que exigem alta precisão e pulsação mínima.
