Você já se perguntou como as máquinas pesadas como escavadeiras e escavadeiras recebem seu incrível poder? O segredo geralmente está em algo chamado bomba de pistão axial. Mas aqui está uma pergunta que intriga muitas pessoas: as bombas de pistão axial realmente criam pressão?
A resposta curta é sim - mas não da maneira que você pode pensar. Vamos mergulhar neste mundo fascinante do poder hidráulico e descobrir como essas máquinas incríveis funcionam.

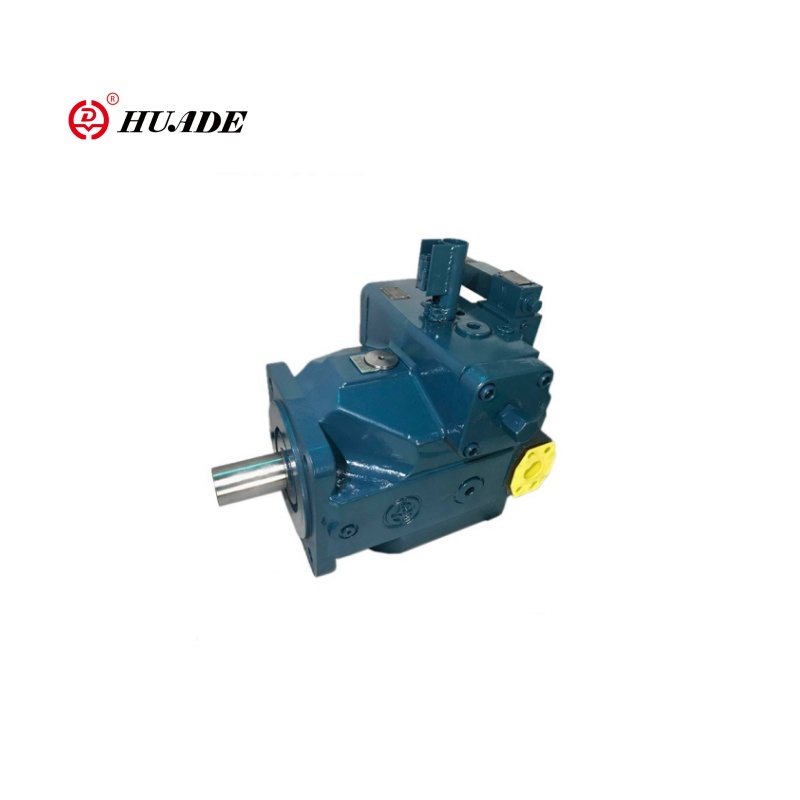

O que exatamente é uma bomba de pistão axial?
Pense em uma bomba de pistão axial como o coração de um sistema hidráulico. Assim como seu coração bombeia sangue pelo corpo, essa bomba move o líquido hidráulico através de máquinas para fazê -las funcionar.
O nome "Axial Piston" vem de como é construído:
- Axialsignifica que os pistões se movem para frente e para trás ao longo da mesma linha que o eixo principal
- Pistãorefere -se aos pequenos cilindros que fazem o trabalho de bombeamento real
Essas bombas são especiais porque podem lidar com pressão extremamente alta - às vezes até 6.500 psi (libras por polegada quadrada). É como ter o peso de quatro carros pressionando a cada polegada quadrada!
A grande questão: eles realmente criam pressão?
Aqui é onde fica interessante. Há um ditado comum na engenharia: "As bombas criam fluxo, não pressão". Embora isso pareça inteligente, é apenas parte da história.
A verdade é:As bombas de pistão axial criam o fluxo primeiro, depois a pressão ocorre quando esse fluxo atende à resistência.
Imagine apertar uma mangueira de jardim enquanto a água está fluindo através dela. A bomba (sua torneira) cria o fluxo, mas quando você aperta a mangueira (criando resistência), a pressão aumenta. O mesmo acontece nos sistemas hidráulicos.
Como isso funciona na vida real
Ele empurra uma quantidade fixa de óleo hidráulico a cada volta
Isso pode ser uma carga pesada, uma válvula fechada ou atrito no sistema
O fluido não tem mais para onde ir, então a pressão aumenta
Esta pressão é o que eleva objetos pesados ou move máquinas
Dentro de uma bomba de pistão axial: as peças -chave
Vamos quebrar os principais componentes que fazem essas bombas funcionarem:
1. Bloco de cilindro
É como o corpo principal que mantém tudo junto. Ele gira e tem buracos para os pistões.
2. Pistons
Estes são pequenos cilindros que se movem para frente e para trás. A maioria das bombas possui 7 ou 9 pistões (sempre um número ímpar para tornar o fluxo mais suave).
3. Swashplate
Esta placa angular é a parte inteligente que transforma o movimento giratório no movimento do pistão. Pense nisso como uma câmera em um motor de carro.
4. Eixo de acionamento
Isso se conecta a um motor e faz tudo girar.
5. Placa da válvula
Isso controla onde o fluido entra e sai, como semáforos para o fluido hidráulico.
Como acontece a mágica: o processo de bombeamento
O processo é surpreendentemente simples:
Etapa 1: Fase de sucção
- Pistãos recuar, criando espaço vazio
- O líquido hidráulico é sugado pela entrada
- É como usar uma seringa para elaborar remédios
Etapa 2: fase de descarga
- Pistãos empurram para frente, apertando o fluido
- O fluido pressurizado dispara através da saída
- Isso cria o fluxo que pode aumentar a pressão
Isso acontece milhares de vezes por minuto, criando um fluxo constante de fluido de alta pressão.
Dois tipos: deslocamento fixo versus variável
As bombas de pistão axial vêm em dois sabores principais:
- O ângulo de swashplate nunca muda
- Eles sempre bombeam a mesma quantidade de fluido
- Simples e confiável, como um motor de carro básico
- O ângulo da placa de swashing pode ser ajustada
- Você pode controlar quanta fluida eles bombeam
- Mais complexo, mas muito mais flexível
- Como ter um carro com uma transmissão continuamente variável
Aplicações do mundo real: onde você encontrará essas bombas
As bombas de pistão axial estão por toda parte, mesmo que você não as veja:
Equipamento de construção
- As escavadeiras os usam para levantar toneladas de sujeira
- Bulldozers empurraram terrenos difíceis
- Guindastes levantam materiais pesados a grandes alturas
Máquinas industriais
- Impresas hidráulicas moldam peças de metal
- Máquinas CNC cortadas com precisão incrível
- Máquinas de moldagem por injeção produzem produtos plásticos
Transporte
- As aeronaves os usam para trem de pouso e controles de vôo
- Os navios confiam neles para sistemas de direção
- Até alguns sistemas de ar condicionado de carro os usam
Agricultura
- Tratores usam energia hidráulica para anexos
- As colheitas operam mecanismos de corte complexos
- Os sistemas de irrigação movem a água com eficiência
As capacidades de pressão: quão fortes são?
Diferentes bombas de pistão axial podem lidar com diferentes níveis de pressão:
- Modelos de pressão média:Até 3.600 psi
- Modelos de alta pressão:5.000 a 6.500 psi
- Bombas especializadas:Alguns podem subir ainda mais
Para colocar isso em perspectiva, um pneu típico de carro tem cerca de 30 a 35 psi. Essas bombas podem criar pressão 100-200 vezes mais forte!
Por que a pressão é importante
A pressão é o que dá aos sistemas hidráulicos sua força incrível. Aqui está o porquê:
Multiplicação de força
Usando o princípio de Pascal (em homenagem a um francês inteligente), os sistemas hidráulicos podem multiplicar a força. Uma pequena força em um pequeno pistão pode criar uma força enorme em um pistão grande.
Controle preciso
A alta pressão permite movimentos muito precisos, e é por isso que os sistemas hidráulicos são usados em controles de aeronaves e equipamentos cirúrgicos.
Poder compacto
Os sistemas hidráulicos podem fornecer energia enorme de componentes relativamente pequenos, tornando -os perfeitos para equipamentos móveis.
Problemas e soluções comuns
Como qualquer máquina, as bombas de pistão axial podem ter problemas:
Pulsação de pressão
Problema:O fluxo não é perfeitamente suave, criando vibrações
Solução:Use um número ímpar de pistões e projetos de válvulas especiais
Vazamento interno
Problema:Vazamentos de fluido dentro da bomba, reduzindo a eficiência
Solução:Manutenção regular e líquido hidráulico de qualidade
Superaquecimento
Problema:Alta pressão cria calor, o que pode danificar as vedações
Solução:Sistemas de resfriamento adequados e válvulas de alívio de pressão
Dicas de manutenção: Mantendo sua bomba feliz
Para manter uma bomba de pistão axial funcionando bem:
- Mantenha o fluido limpo- O óleo sujo é o inimigo dos sistemas hidráulicos
- Alterar filtros regularmente- Pense neles como os filtros de ar da bomba
- Monitore a pressão e a temperatura- Muito de qualquer um pode causar problemas
- Verifique se há vazamentos- vazamentos externos fluidos de resíduos; Vazamentos internos reduzem a eficiência
- Siga os cronogramas de manutenção- check-ups regulares evitam grandes problemas
Comparando bombas de pistão axial com outros tipos
Bombas de engrenagem:Pressão mais simples, mais barata, mas limitada
Pistão axial:Capacidade de pressão mais complexa, cara, mas muito mais alta
Bombas de palhetas:Fluxo mais silencioso e suave, mas não tão forte
Pistão axial:Mais alto, mas pode lidar com pressões extremas
Centrifugal:Ótimo para mover muita água a baixa pressão
Pistão axial:Perfeito para aplicações de alta pressão e precisão
O futuro das bombas de pistão axial
A tecnologia continua melhorando essas bombas:
Controles inteligentes
Novas bombas podem ajustar automaticamente sua saída com base no que o sistema precisa, economizando energia e melhorando o desempenho.
Melhores materiais
Os materiais avançados fazem as bombas duram mais e lidam com pressões mais altas.
Monitoramento digital
Os sensores podem prever quando é necessária manutenção, impedindo quebras inesperadas.
Eficiência energética: por que importa
As bombas modernas de pistão axial são incrivelmente eficientes:
- Eficiência volumétrica:Até 96% do fluido é realmente bombeado
- Eficiência mecânica:Muito pouca energia é desperdiçada como calor
- Deslocamento variável:Apenas bombeia o que é necessário, economizando energia
Essa eficiência é importante porque:
- Economiza dinheiro com eletricidade
- Reduz a geração de calor
- É melhor para o meio ambiente
Escolhendo a bomba certa
Ao selecionar uma bomba de pistão axial, considere:
Requisitos de pressão
Quanta pressão seu sistema realmente precisa? Não seja de tamanho grande - desperdiça energia e dinheiro.
Taxa de fluxo
Quanto fluido precisa se mover por minuto? Isso determina o tamanho da bomba.
Tipo de controle
Você precisa de saída fixa ou controle variável? Custos variáveis, mas oferece flexibilidade.
Ambiente
Funcionará dentro de casa ou ao ar livre? Em condições limpas ou sujas? Extremos de temperatura?
Orçamento
Balance o custo inicial com custos operacionais e confiabilidade a longo prazo.
Considerações de segurança
- NuncaTrabalhe em sistemas pressurizados
- Sempre use equipamento de segurança adequado
- Ser treinado antes de operar máquinas hidráulicas
- Respeite o poder - o líquido hidráulico sob pressão pode cortar a pele
Entendendo a integração do sistema
As bombas axiais do pistão não funcionam sozinhas. Eles fazem parte de um sistema hidráulico completo que inclui:
Reservatório
Armazena o líquido hidráulico e permite esfriar
Filtros
Mantenha o fluido limpo e proteja os componentes do sistema
Válvulas
Controle a direção do fluxo, pressão e velocidade
Atuadores
Converta a energia hidráulica de volta em trabalho mecânico (cilindros, motores)
Sistema de resfriamento
Gerencia o calor gerado pelo sistema
Solucionar problemas comuns
Saída de baixa pressão
- Verifique se há vazamento interno
- Verifique a configuração de deslocamento da bomba
- Procure vazamentos externos
- Verifique a configuração da válvula de alívio
Ruído excessivo
- Verifique o nível e a qualidade do fluido
- Procure ar no sistema
- Verifique a montagem adequada
- Verifique se há componentes gastos
Superaquecimento
- Verifique o sistema de resfriamento
- Verifique a viscosidade adequada do fluido
- Procure por pressão excessiva
- Verifique se há filtros bloqueados
A linha inferior
Então, as bombas de pistão axial criam pressão? Absolutamente! Enquanto eles criam principalmente fluxo, esse fluxo se torna pressão quando atende à resistência no sistema hidráulico. Essa pressão é o que dá aos equipamentos hidráulicos sua incrível potência e precisão.
Essas bombas são maravilhas de engenharia que revolucionaram inúmeras indústrias. Desde a escavadeira cavando sua fundação até a aeronave que pousa com segurança no aeroporto, as bombas de pistão axial estão trabalhando nos bastidores para tornar nosso mundo moderno possível.
Entender como eles funcionam nos ajuda a apreciar a engenharia incrível que entra nas máquinas do cotidiano. Na próxima vez que você vir um equipamento pesado funcionando, você saberá que provavelmente há uma bomba de pistão axial por dentro, criando silenciosamente a pressão necessária para mover montanhas - literalmente!
Takeaways -chave
- As bombas de pistão axial criam fluxo, que se torna pressão quando atende à resistência
- Eles podem lidar com pressões extremamente altas (até 6.500 mais de psi)
- Eles são usados em equipamentos de construção, aeroespacial, industrial e agrícola
- A manutenção adequada é crucial para uma vida longa e operação confiável
- As bombas de deslocamento variável oferecem melhor eficiência e controle energéticos
- Eles são mais complexos do que outros tipos de bombas, mas oferecem desempenho superior para aplicações de alta pressão
Seja você um aluno aprendendo sobre hidráulica, um técnico que mantém equipamentos ou apenas alguém curioso sobre como as máquinas poderosas funcionam, a compreensão das bombas de pistão axial abre um mundo fascinante de engenharia e tecnologia.
