Você já se perguntou como o equipamento de construção se move de maneira tão suave e precisa? Ou como as máquinas da fábrica podem controlar sua velocidade com tanta precisão? A resposta geralmente está em um componente pequeno, mas poderoso, chamado válvula borboleta hidráulica.
Neste guia, detalharemos tudo o que você precisa saber sobre válvulas borboleta hidráulicas em termos simples. Quer você seja estudante, trabalhador de manutenção ou apenas curioso sobre como as coisas funcionam, este artigo o ajudará a compreender esses dispositivos importantes.
O que é uma válvula aceleradora hidráulica?
Uma válvula borboleta hidráulica é como uma torneira de água para sistemas hidráulicos. Assim como você gira a torneira para controlar a rapidez com que a água flui, uma válvula borboleta controla a rapidez com que o fluido hidráulico flui através de um sistema.
Analogia Simples:Pense desta forma: quando você aperta uma mangueira de jardim, sai menos água e ela flui mais devagar. Uma válvula borboleta hidráulica funciona de forma semelhante – ela cria uma abertura menor pela qual o fluido deve passar, o que retarda o fluxo.
Por que eles são importantes?
As válvulas borboleta hidráulicas são cruciais porque:
- Controle a velocidade dos cilindros hidráulicos e motores
- Faça as máquinas se moverem suavemente em vez de espasmódicas
- Ajude os operadores a trabalhar com precisão
- Mantenha o equipamento seguro evitando movimentos bruscos
Como funciona uma válvula aceleradora hidráulica?
A ciência por trás das válvulas borboleta é na verdade muito simples. Tudo se resume a uma ideia básica: quanto menor for a abertura, mais lento será o fluxo.
Aqui está o que acontece dentro da válvula:
- O fluido hidráulico entra na válvula sob pressão
- O fluido deve passar por uma pequena abertura (chamada orifício)
- O tamanho desta abertura pode ser ajustado girando uma alça ou parafuso
- Abertura menor = fluxo mais lento = movimento mais lento da máquina
- Abertura maior = fluxo mais rápido = movimento mais rápido da máquina
A matemática simples por trás disso
Não se preocupe – não seremos muito técnicos aqui! Mas ajuda saber que a vazão depende de três coisas principais:
Tamanho da abertura(maior = mais fluxo)
Diferença de pressãoatravés da válvula (mais pressão = mais fluxo)
Tipo de fluidosendo usado
Os engenheiros usam fórmulas especiais para calcular vazões exatas, mas o princípio básico é fácil de entender.
Tipos de válvulas aceleradoras hidráulicas
Assim como existem diferentes tipos de torneiras em sua casa, existem vários tipos de válvulas borboleta. Cada um é projetado para trabalhos específicos.

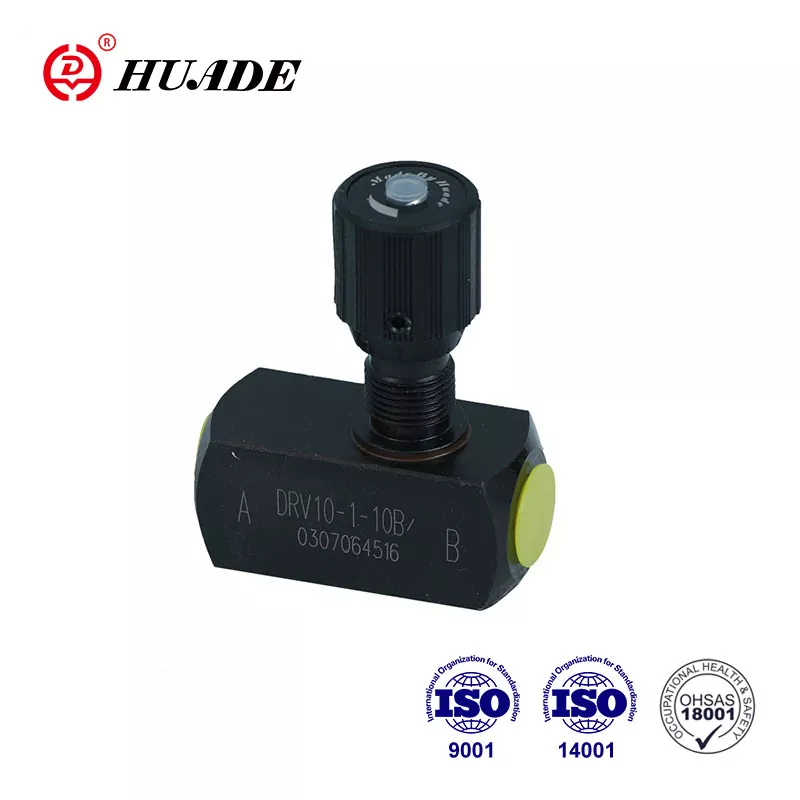

1. Válvula aceleradora de agulha
2. Válvula de aceleração excêntrica
3. Válvula de ranhura triangular axial
4. Válvula de retenção do acelerador
Tipos especiais para trabalhos difíceis
Válvulas Compensadas por Pressão:Eles se ajustam automaticamente quando a pressão do sistema muda, mantendo o fluxo estável.
Válvulas com compensação de temperatura:Eles se ajustam às mudanças de temperatura que afetam a espessura do fluido.
Onde as válvulas de aceleração hidráulica são usadas?
Você encontrará essas válvulas em muitos lugares, provavelmente mais do que imagina:
Equipamento de construção
- Escavadeiras: controle a rapidez com que o braço se move para cima e para baixo
- Bulldozers: gerencie a velocidade de movimento da lâmina
- Guindastes: Garanta elevação e descida suaves
Máquinas de fábrica
- Linhas de montagem: controle a velocidade da correia transportadora
- Prensas: gerencie a rapidez com que as peças são prensadas juntas
- Máquinas-ferramentas: controle as velocidades de corte e perfuração
Outras aplicações
- Usinas de energia: controlam o fluxo de vapor e gás
- Refinarias de petróleo: Gerenciar taxas de fluxo de petróleo
- Sistemas HVAC: Controle o fluxo de água para aquecimento e resfriamento
- Equipamento de teste: fornece controle preciso para testes de materiais
Como escolher a válvula borboleta certa
Escolher a válvula borboleta certa é como escolher a ferramenta certa para um trabalho. Aqui estão os principais itens a serem considerados:
1. Necessidades de vazão
- Baixo fluxo: escolha válvulas agulha
- Alto fluxo: Escolha válvulas borboleta ou excêntricas
2. Pressão Operacional
- Baixa pressão: a maioria dos tipos de válvula funciona bem
- Alta pressão: Escolha válvulas de ranhura triangular axial
3. Tipo de carga
- Cargas constantes: Válvulas borboleta básicas funcionam bem
- Alteração de cargas: considere válvulas compensadas por pressão
4. Espaço de instalação
- Espaços apertados: escolha designs compactos
- Muito espaço: qualquer tipo pode funcionar
5. Requisitos de manutenção
- Fácil manutenção: Escolha válvulas borboleta
- Sistemas complexos: podem precisar de tipos especializados
Manutenção e solução de problemas
Como qualquer dispositivo mecânico, as válvulas borboleta precisam de cuidados regulares para funcionar corretamente.
Dicas de manutenção regular
Mantenha-o limpo
- Use fluido hidráulico limpo
- Substitua os filtros regularmente
- Lave o sistema periodicamente
Verifique se há desgaste
- Inspecione as vedações e os anéis de vedação
- Procure arranhões nas peças da válvula
- Substitua os componentes desgastados antes que eles falhem
Evite problemas
- Mantenha as alças de ajuste seguras
- Proteja as válvulas contra sujeira e umidade
- Siga as recomendações do fabricante
Problemas e soluções comuns
| Problema | O que você notará | Causa provável | O que fazer |
|---|---|---|---|
| Velocidade inconsistente | A máquina se move de forma desigual | Válvula suja ou filtro entupido | Limpe o sistema, substitua o filtro |
| Vazamento de óleo | Poças de fluido sob a válvula | Selos desgastados | Substitua vedações e juntas |
| Válvula não ajusta | A alça não gira | Contaminação ou corrosão | Limpe a válvula, verifique se há danos |
| Ruídos estranhos | Sons de assobio ou rangido | Cavitação ou peças desgastadas | Verifique a pressão, substitua as peças desgastadas |
| Superaquecimento | O sistema fica muito quente | Fluido errado ou resfriamento insuficiente | Use fluido correto, melhore o resfriamento |
Compreendendo os símbolos hidráulicos
Os engenheiros usam símbolos especiais para mostrar válvulas borboleta em diagramas hidráulicos. Esses símbolos são padronizados mundialmente, para que todos possam entendê-los.
Símbolo básico da válvula borboleta:Parece um triângulo com uma seta passando por ele
Acelerador ajustável:Tem uma seta mostrando que pode ser ajustado
Válvula de retenção do acelerador:Combina símbolos de acelerador e válvula de retenção
Esses símbolos ajudam técnicos e engenheiros a se comunicarem claramente sobre os sistemas hidráulicos.
Vantagens e Desvantagens
Como tudo na engenharia, as válvulas borboleta têm prós e contras.
Vantagens
- Design simples – menos peças para quebrar
- Controle preciso - controle de velocidade muito preciso
- Econômico - relativamente barato
- Fácil de entender – operação simples
- Confiável – tecnologia comprovada que funciona
Desvantagens
- Perda de energia - cria calor restringindo o fluxo
- Pode ficar entupido – pequenas aberturas retêm sujeira
- Limitado ao controle simples – não adequado para automação complexa
- Sensível à limpeza de fluidos - fluido sujo causa problemas
Dicas para melhor desempenho
Para aproveitar ao máximo suas válvulas de aceleração hidráulicas:
- Use fluido limpo - Esta é a regra mais importante
- Dimensione as válvulas corretamente - Não use uma válvula muito grande ou muito pequena
- Instale filtros de bypass – Filtragem extra ajuda a evitar problemas
- Monitore a temperatura do sistema - O fluido quente pode danificar as vedações
- Mantenha registros de ajustes - Anote as configurações para diferentes operações
- Operadores de trem - Certifique-se de que as pessoas saibam como usar o equipamento corretamente
Futuro das válvulas aceleradoras hidráulicas
A tecnologia continua melhorando e as válvulas de aceleração também estão melhorando:
Válvulas inteligentescom controles eletrônicos
Melhores materiaisque duram mais
Integração com computadorespara controle automático
Eficiência aprimoradapara reduzir o desperdício de energia
Contudo, o princípio básico do controle de fluxo sempre será importante em sistemas hidráulicos.
Conclusão
As válvulas de aceleração hidráulicas podem parecer dispositivos simples, mas desempenham um papel crucial para fazer com que o nosso mundo moderno funcione sem problemas. Desde a escavadeira escavando sua fundação até a máquina de fábrica que fabrica seu carro, essas válvulas ajudam a controlar o movimento com precisão e confiabilidade.
Compreender como eles funcionam, onde são usados e como mantê-los pode ajudá-lo:
- Tome melhores decisões ao selecionar equipamentos
- Solucione problemas de forma mais eficaz
- Aprecie a engenharia por trás das máquinas do dia a dia
- Comunique-se melhor com técnicos e engenheiros
Esteja você apenas começando a aprender sobre hidráulica ou procurando aprofundar seu conhecimento, lembre-se de que as válvulas borboleta são blocos de construção fundamentais dos sistemas de energia fluida. Domine o básico e você estará no caminho certo para compreender conceitos hidráulicos mais complexos.
Na próxima vez que você vir um equipamento de construção funcionando perfeitamente ou uma máquina de fábrica operando com precisão, você saberá que em algum lugar desse sistema, uma válvula borboleta hidráulica está silenciosamente fazendo seu trabalho – controlando o fluxo, gerenciando a velocidade e tornando tudo isso possível.
Precisa de ajuda para selecionar a válvula borboleta certa para sua aplicação? Considere consultar um engenheiro de sistemas hidráulicos que possa analisar seus requisitos específicos e recomendar a melhor solução para suas necessidades.
