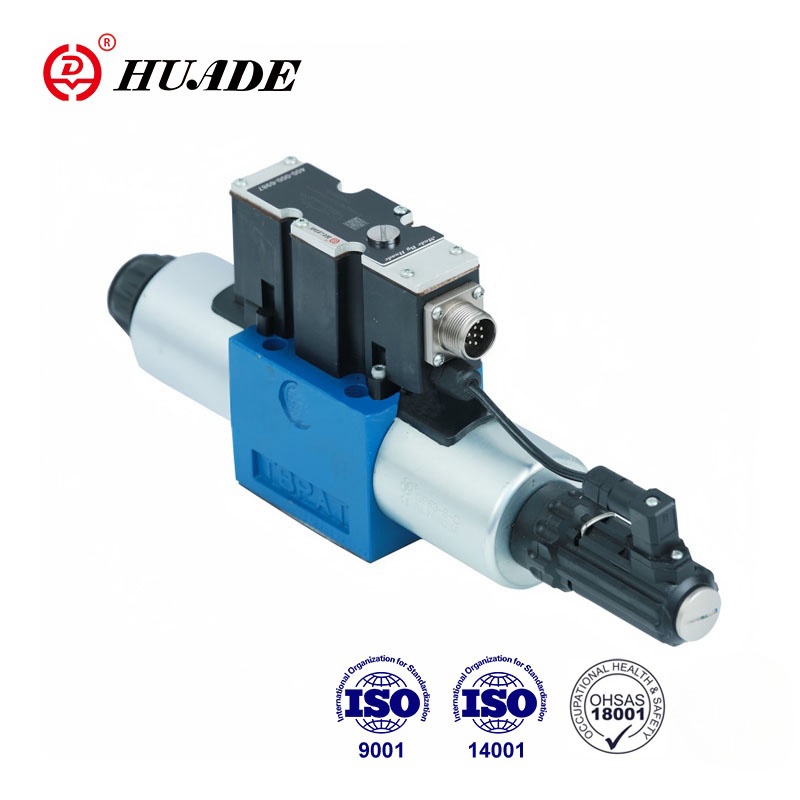

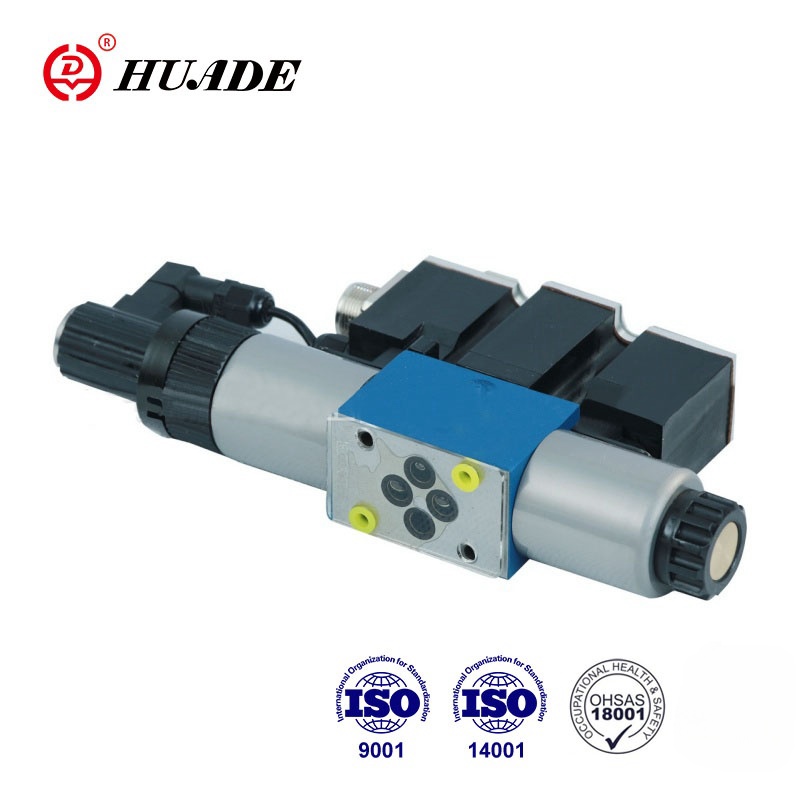

Válvula direcional proporcional 4WREE-2X

Esta válvula 4WREE-2X é uma válvula direcional proporcional de ação direta operada por um solenóide proporcional para controlar o fluxo e a direção do fluxo do fluido hidráulico. O controle do eletroímã pode ser obtido através do amplificador embutido. O desempenho do produto é compatível com a série 4WREE-2X da Rexroth.

Parâmetro do produto da válvula direcional proporcional 4WREE-2X

Característica do produto e aplicação da válvula direcional proporcional 4WREE-2X

Características:

▶Válvula direcional proporcional controlada diretamente para o controle da direção e magnitude de um fluxo

▶Para montagem em subplaca

▶Feedback de posição elétrica

▶Carretel de controle centrado na mola

▶Tipo 4WREE, eletrônica de válvula integrada com interface A1 ou F1

▶Acionamento por solenóides proporcionais com rosca central e bobina removível

▶Válvula e controle eletrônico de uma única fonte

Aplicativo:

A válvula proporcional 4WREE-2X pode ser usada em vários campos, como máquinas-ferramentas, indústria leve, metalurgia, mineração, aeroespacial, etc.

Seção e símbolo da Válvula Direcional Proporcional 4WREE-2X

As válvulas direcionais proporcionais 4/2 e 4/3 são componentes controlados diretamente do projeto de montagem em subplaca.

São operados por solenóides proporcionais com rosca central e bobina removível. Os solenóides são opcionalmente controlados por componentes eletrônicos de controle integrados.

Descrição funcional:

Com os solenóides (5 e 6), desenergizados, o carretel de controle (2) é mantido na posição central pelas molas de compressão (3 e 4)

Operação direta do carretel de controle (2) energizando um dos solenóides proporcionais, por ex. controle do solenóide "b" (6)

→Movimento do carretel de controle (2) para a esquerda em proporção ao sinal elétrico de entrada

→Conexão de P a A e B a T através de seções transversais tipo orifício com características de fluxo progressivo

Desenergização do solenóide(6)

→O carretel de controle (2) retorna à posição central através da mola de compressão (3)

HD-4WREE...A-2X

Na condição desenergizada, o carretel (2) é mantido em uma posição central mecânica pelas molas de retorno do solenóide. Isto, para o símbolo do carretel "V", não se refere à posição central hidráulica! Quando o circuito de controle de circuito fechado da válvula elétrica é fechado, o carretel é posicionado na posição central hidráulica.

Projeto:

A válvula consiste basicamente em:

• Carcaça (1) com face de montagem

• Carretel de controle (2) com molas de compressão (3 e 4)

• Solenóides (5 e 6) com rosca central

• Transdutor de posição (7)

•Eletrônica de controle integrada opcional(8)

•O ajuste mecânico do ponto zero (9) é acessível através da Pg 13.5 e o ponto zero elétrico é acessível através da Pg 7(10)(tipo 4WREE)

Símbolo da Válvula Direcional Proporcional 4WREE-2X
