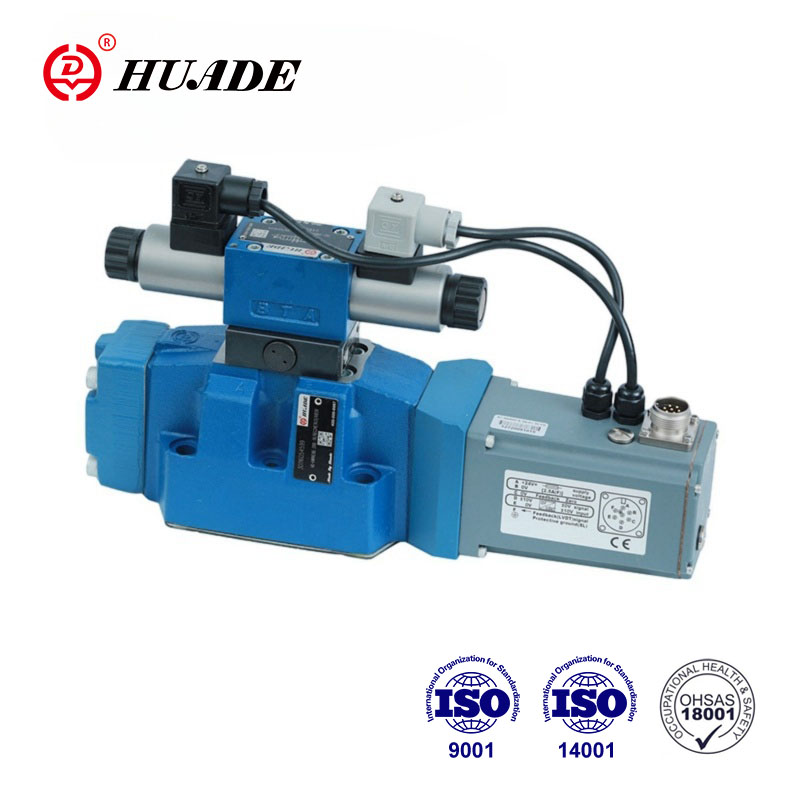

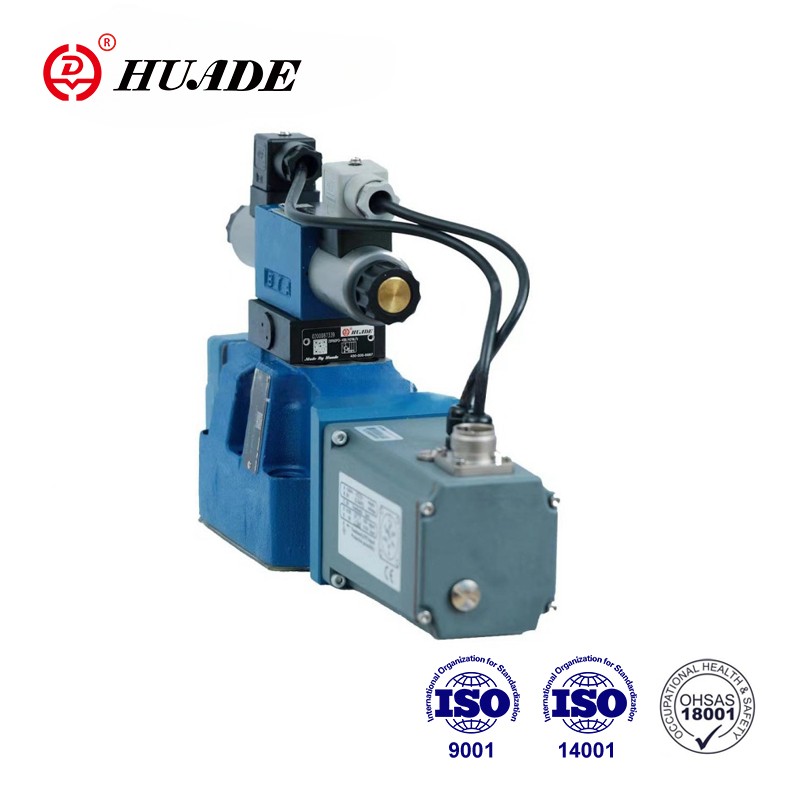

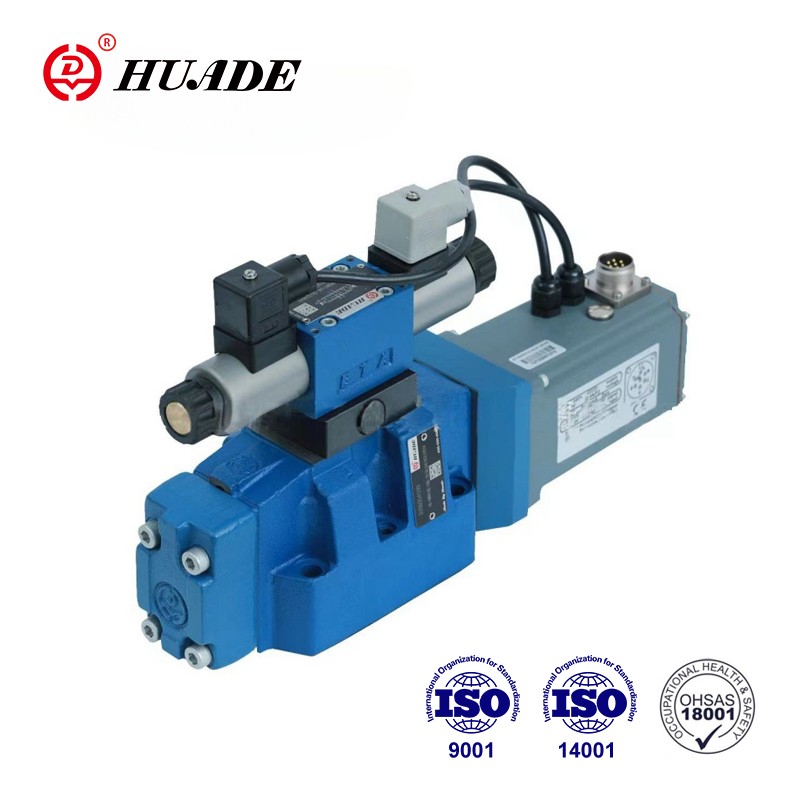

As válvulas do tipo 4WRKE são válvulas direcionais proporcionais de 2 estágios. Eles controlam a direção e o tamanho do fluxo. O estágio principal é controlado por posição para que a posição do carretel de controle seja independente das forças de fluxo também no caso de fluxos maiores. Após a introdução da tecnologia e pesquisa e desenvolvimento independentes, os produtos de válvula proporcional da marca Huade têm desempenho estável e alta qualidade.
| Hidráulico | |||||
| Tamanho | 10 | 16 | 25 | 32 | |
| Pressão operacional | Válvula de controle piloto (MPa) Fornecimento de óleo piloto | 2,5~31,5 | |||
| Válvula principal, portas P, A, B (MPa) | 31.5 | 35 | 35 | 35 | |
| Pressão de retorno (MPa) | Dreno de óleo piloto, externo | 31.5 | 25 | 25 | 25 |
| Dreno de óleo piloto, interno | <1 | ||||
| Porta Y | <1 | ||||
| Fluxo nominal q ± 10% em △p = 1MP (L/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Fluxo da válvula principal (máx. permitido)(L/min) | 170 | 460 | 870 | 1600 | |
| Fluxo de óleo piloto na porta X ou Y com forma escalonada de sinal de entrada de 0 a 100% (L/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Histerese (%) | ≤1 | ||||
| Sensibilidade de resposta (%) | ≤0,5 | ||||
| Precisão de filtragem (μm) | ≤20 | ||||
| Fluido de pressão | Óleo mineral Éster de fosfato | ||||
| Viscosidade média (mm2/s) | 20~380 | ||||
| Faixa de temperatura do fluido de pressão (℃) | -20~70 | ||||
| Peso (Kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Dados elétricos | |
| Proteção de válvula conforme DIN 40 050 | IP65 |
| Tipo de tensão | CC |
| Tipo de sinal | Análogo |
| Potência, máx. (W) | 72 (média = 24 W) |
| Conexão elétrica | Com conector de componente conforme E DIN 43 563-AM6 |
| Conector de encaixe conforme E DIN 43 563-BF6-3 | |
| Eletrônica de controle | Integrado na válvula |
Características:
▶Válvula direcional proporcional de 2 estágios operada por piloto com feedback elétrico da posição do carretel de controle principal e eletrônica integrada (OBE);
▶Controle da direção e tamanho do fluxo
▶Operação por meio de solenóides proporcionais
▶Montagem da subplaca: padrão de conexão conforme IS0 4401
▶Carretel de controle principal centrado na mola
▶Feedback de posição elétrica
▶Válvula de controle piloto: Válvula direcional proporcional de estágio único
▶Palco principal com controle de posição
Aplicativo:
A válvula direcional proporcional 4WRKE-3X é usada para controlar a direção e o fluxo.
As válvulas consistem principalmente na válvula de controle piloto (1), na carcaça (8), no carretel de controle principal (7), nas tampas (5 e 6), na mola de centralização (4), no transdutor de posição indutivo (9) e a válvula redutora de pressão (3). Se não houver sinal de entrada, o carretel de controle principal (7) será mantido na posição central pela mola de centralização (4). Tanto a mudança de posição do carretel de controle principal (7) quanto a mudança do valor de comando na soma da junção do amplificador criam uma tensão diferencial. Durante a comparação do comando e do valor real, um possível desvio de controle é determinado através da eletrônica e o solenóide proporcional da válvula de controle piloto (1) é alimentado com corrente. A corrente induz uma força no solenóide que opera o carretel de controle através de um êmbolo em linha. O fluxo que foi liberado através das seções transversais de controle provoca um ajuste do carretel de controle principal. O carretel de controle principal (7) com o núcleo do valor potencial indutivo corresponde ao valor de comando. No estado controlado o carretel de controle principal (7) é equilibrado e mantido nesta posição o transdutor (9) acoplado a ele é deslocado até a posição de controle. O curso do carretel de controle e a abertura de controle mudam proporcionalmente ao valor do comando. A eletrônica de controle está integrada na válvula. Ao ajustar a válvula e a eletrônica, o desvio na produção em série dos dispositivos é mantido baixo. As linhas do tanque não devem ficar vazias; uma válvula de pré-carga deve ser instalada no caso de uma condição de instalação correspondente (pressão de contrapeso aprox. 0,2 MPa)。
Símbolo da Válvula Direcional Proporcional 4WRKE-3X
Pacote de Válvula direcional proporcional 4WRKE-3X
