Ao trabalhar com sistemas hidráulicos, controlar a direção do fluxo é essencial para segurança e eficiência. A válvula de cartucho Bosch Rexroth M-SR serve como uma válvula de retenção confiável que permite que o fluido flua em uma direção enquanto bloqueia completamente o fluxo reverso. Este componente tornou-se uma escolha padrão em aplicações hidráulicas industriais devido ao seu design compacto e desempenho livre de vazamentos.
O que é a válvula de cartucho M-SR
A válvula de cartucho M-SR é uma válvula de retenção hidráulica do tipo rosqueada fabricada pela Bosch Rexroth, uma das empresas líderes em tecnologia hidráulica. Esta válvula de cartucho M-SR pertence à série 1X e usa um design de gatilho para controlar o fluxo de fluido. A válvula se encaixa diretamente em um bloco manifold, o que economiza espaço em comparação com válvulas tradicionais montadas em linha.
A operação básica é simples. Quando o fluido hidráulico empurra a válvula na direção de avanço com pressão suficiente, o gatilho abre e permite o fluxo. Quando a pressão vem da direção inversa, o gatilho veda firmemente contra sua sede, evitando qualquer refluxo. Essa vedação metal com metal cria um fechamento à prova de vazamentos que mantém a pressão do sistema sem degradação ao longo do tempo.
A válvula de cartucho M-SR vem em dois tipos de instalação: a válvula angular KE para caminhos de fluxo de 90 graus e a válvula em linha KD para caminhos de fluxo retos. Essa flexibilidade ajuda os engenheiros a projetar circuitos hidráulicos compactos que cabem em espaços limitados.
Especificações Técnicas e Faixa de Tamanho
A válvula de cartucho M-SR está disponível em sete tamanhos nominais, designados como NG 6 a NG 30. Cada tamanho suporta diferentes taxas de vazão e níveis de pressão, dependendo dos requisitos da aplicação.
Para sistemas menores, a válvula de cartucho NG 6 M-SR suporta vazões de até 6 litros por minuto e opera a pressões de até 420 bar. À medida que o tamanho aumenta, a capacidade de fluxo aumenta significativamente. A versão NG 10 movimenta 50 litros por minuto, enquanto a NG 15 consegue movimentar 120 litros por minuto. O maior tamanho padrão, NG 30, acomoda vazões de até 400 litros por minuto, embora sua pressão máxima caia para 250 bar.
A pressão de abertura, que é a pressão mínima necessária para abrir a válvula, varia de essencialmente zero (para versões sem mola) até 5 bar. A maioria das aplicações usa a mola padrão de 0,5 bar, que fornece vedação confiável e abre facilmente quando o fluxo direto começa. Pressões de fissuração mais altas, como 1,5 bar ou 3 bar, estão disponíveis para sistemas que necessitam de força de vedação reversa mais forte.
A faixa de temperatura operacional depende do material da vedação. As vedações NBR padrão funcionam de 30 graus Celsius negativos a 80 graus Celsius positivos. Para aplicações de alta temperatura ou resistentes a produtos químicos, as vedações FKM estendem o limite superior enquanto estreitam ligeiramente a faixa de temperatura fria.
A válvula cartucho M-SR funciona com vários fluidos hidráulicos, incluindo óleos minerais, fluidos biodegradáveis e opções resistentes ao fogo. Ao usar fluidos à base de água, a temperatura operacional deve permanecer abaixo de 60 graus Celsius para manter a longevidade da vedação.
Requisitos de instalação e detalhes de montagem
A instalação da válvula de cartucho M-SR requer atenção a diversas especificações dimensionais e de superfície. O comprimento do corpo da válvula varia de acordo com o tamanho, variando de 33,3 milímetros para NG 6 até 83,3 milímetros para NG 30, com tolerância negativa de 0,1 milímetros. A cavidade de instalação segue a norma ZN 10001, o que garante compatibilidade com blocos manifold devidamente projetados.
Cada tamanho requer um tampão roscado específico para vedar a cavidade. Por exemplo, a válvula de cartucho NG 10 M-SR usa o número de peça R913011603, que possui um furo de 18 milímetros de diâmetro e rosca de tubo G 1/2. A versão NG 20 utiliza um tampão maior com furo de 30 milímetros e rosca G 1. Esses bujões devem ser levemente lubrificados antes da instalação para evitar escoriações e garantir a vedação adequada.
O acabamento da superfície é importante para uma operação confiável. As superfícies de vedação devem ter um valor de rugosidade entre Rz 8 e Rz 16. A válvula pode ser montada em qualquer orientação, embora evitar bolsas de ar no circuito ajude a prevenir cavitação e ruído.
Para aplicações de alta pressão acima de 350 bar, a aplicação do trava-rosca Loctite 243 nas roscas do plugue aumenta a segurança contra afrouxamento devido à vibração. A válvula cartucho M-SR mantém sua capacidade de pressão nominal quando instalada corretamente com valores de torque adequados.
Características de desempenho e curvas de fluxo
Compreender como a válvula de cartucho M-SR se comporta sob diferentes condições ajuda os engenheiros a selecionar o tamanho e a mola corretos. A relação entre vazão e queda de pressão segue uma curva não linear que varia de acordo com o tamanho da válvula e o ajuste da pressão de abertura.
Tomando como exemplo a válvula de cartucho NG 15 M-SR, ao fluir 100 litros por minuto com uma mola de 0,5 bar, a queda de pressão na válvula mede aproximadamente 0,8 bar. À medida que o fluxo aumenta, a queda de pressão aumenta mais rapidamente devido ao aumento da velocidade através da abertura da válvula. A 120 litros por minuto, a queda de pressão atinge cerca de 1,2 bar.
Para válvulas maiores como a NG 30, a queda de pressão permanece menor em vazões equivalentes devido à maior área de vazão. A 400 litros por minuto, a válvula cartucho NG 30 M-SR apresenta uma queda de pressão em torno de 10 bar, o que é aceitável na maioria dos circuitos de alto fluxo.
Estas curvas de desempenho pressupõem a utilização de óleo hidráulico HLP 46 a 40 graus Celsius. As alterações na viscosidade afetam a queda de pressão, com fluidos mais espessos criando maior resistência. A válvula suporta viscosidades de 2,8 a 500 milímetros quadrados por segundo, embora o desempenho fora da faixa típica deva ser verificado para aplicações específicas.
O desempenho da vedação reversa é essencialmente perfeito. Quando a pressão atua contra a direção de fechamento, o gatilho assenta firmemente e evita vazamentos. Esta característica à prova de vazamentos torna a válvula de cartucho M-SR adequada para reter a pressão em cilindros ou evitar fluxo reverso em circuitos de bombas.
Aplicativos comuns e casos de uso
A válvula de cartucho M-SR é usada em muitos setores onde é necessária uma função confiável da válvula de retenção. Na fabricação automotiva, essas válvulas protegem bancos de testes de transmissão e circuitos de sistemas de freio. Uma instalação típica pode usar uma válvula de cartucho NG 20 M-SR em um circuito de teste de transmissão com vazão de 200 litros por minuto, onde a prevenção do refluxo garante resultados de teste precisos e protege equipamentos caros.
As máquinas de embalagem dependem do posicionamento preciso do cilindro, e a válvula de cartucho M-SR evita o desvio de carga, bloqueando o fluxo reverso quando a válvula direcional se centraliza. Esta aplicação geralmente usa tamanhos menores, como NG 10 ou NG 15, que atendem aos requisitos de vazão do cilindro.
Equipamentos médicos e farmacêuticos exigem operação limpa e sem riscos de contaminação. O design do cartucho selado da válvula M-SR elimina caminhos de vazamento externos que poderiam introduzir contaminantes. Esses sistemas normalmente operam em pressões moderadas, onde a classificação de 420 bar oferece ampla margem de segurança.
Máquinas-ferramentas industriais usam a válvula de cartucho M-SR em circuitos de bypass de bombas e aplicações de retenção de carga de cilindros. A instalação compacta economiza espaço no painel e oferece desempenho confiável em ambientes de produção exigentes. Equipamentos de construção e sistemas de controle de inclinação de turbinas eólicas também incorporam essas válvulas por sua robusta capacidade de alta pressão.
A versatilidade da válvula cartucho M-SR vem de sua operação simples e ampla gama de tamanhos. Os engenheiros podem especificar a combinação exata de tamanho, pressão de abertura e material de vedação para atender às suas necessidades específicas.
Considerações de manutenção e vida útil
Uma vantagem da válvula cartucho M-SR é sua longa vida útil com manutenção mínima. A Bosch Rexroth avalia o tempo médio até falhas perigosas em 150 anos sob condições normais de operação, o que se traduz em uma operação essencialmente livre de manutenção para a maioria das instalações.
O principal requisito de serviço envolve a manutenção da limpeza adequada do fluido. A válvula requer filtração de 20 micrômetros ou mais fina para evitar contaminação por partículas que podem danificar as superfícies de vedação. Seguir o nível de limpeza ISO 4406 20/18/15 garante operação confiável e vida útil máxima.
O tampão roscado que veda a cavidade é considerado um item de desgaste, embora raramente seja necessário substituí-lo, a menos que a válvula seja removida e reinstalada várias vezes. Os plugues de reposição estão disponíveis separadamente usando os mesmos números de peça listados para instalação inicial.
Ao operar a válvula cartucho M-SR em ambientes agressivos com altas temperaturas, fluidos agressivos ou contaminação pesada, os intervalos de inspeção devem ser reduzidos em relação à suposição padrão. O monitoramento de vazamentos externos ao redor do tampão rosqueado e a verificação periódica das pressões do sistema ajudam a detectar possíveis problemas antes da falha.
O design do cartucho selado protege os componentes internos da exposição ambiental, o que contribui para o excelente histórico de confiabilidade. Ao contrário das válvulas de retenção externas que podem sofrer corrosão ou danos físicos, a válvula M-SR fica protegida dentro do bloco do manifold.
Comparando alternativas e produtos compatíveis
Embora a válvula de cartucho Bosch Rexroth M-SR estabeleça o padrão para desempenho de válvula de retenção de alta pressão, existem diversas alternativas no mercado. Compreender as diferenças ajuda nas decisões de fornecimento e nas questões de compatibilidade.
A Hydac oferece a série CSBN de válvulas de retenção de cartucho com montagem aparafusada semelhante, mas normalmente classificada para 350 bar em vez de 420 bar. Essas válvulas custam um pouco menos e oferecem desempenho comparável em aplicações que não exigem a classificação de pressão total. A Parker fabrica a série D1VW, que inclui opções de monitoramento eletrônico para sistemas que necessitam de feedback sobre o status da válvula.

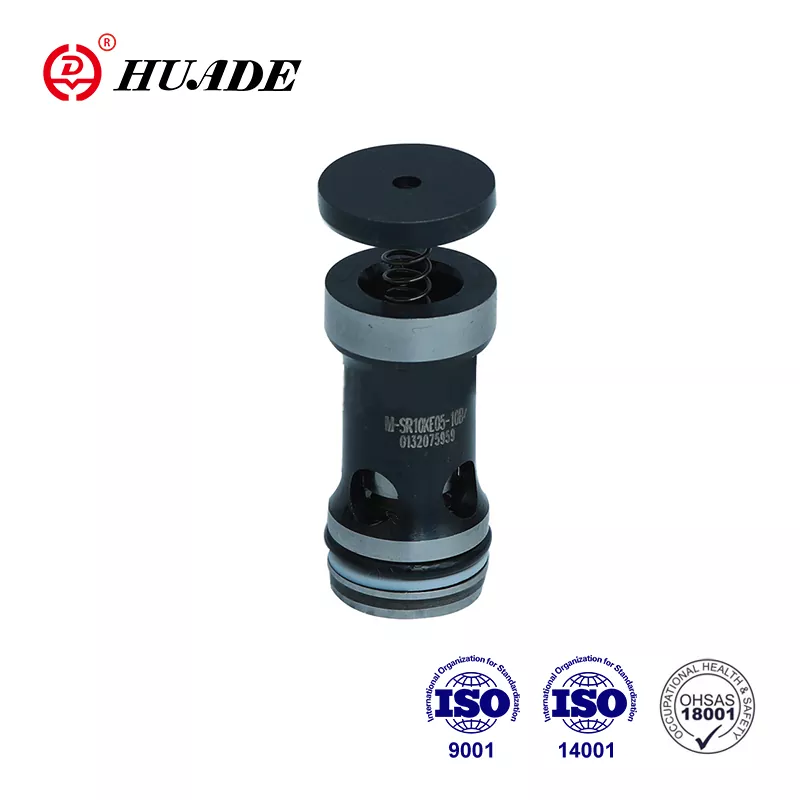

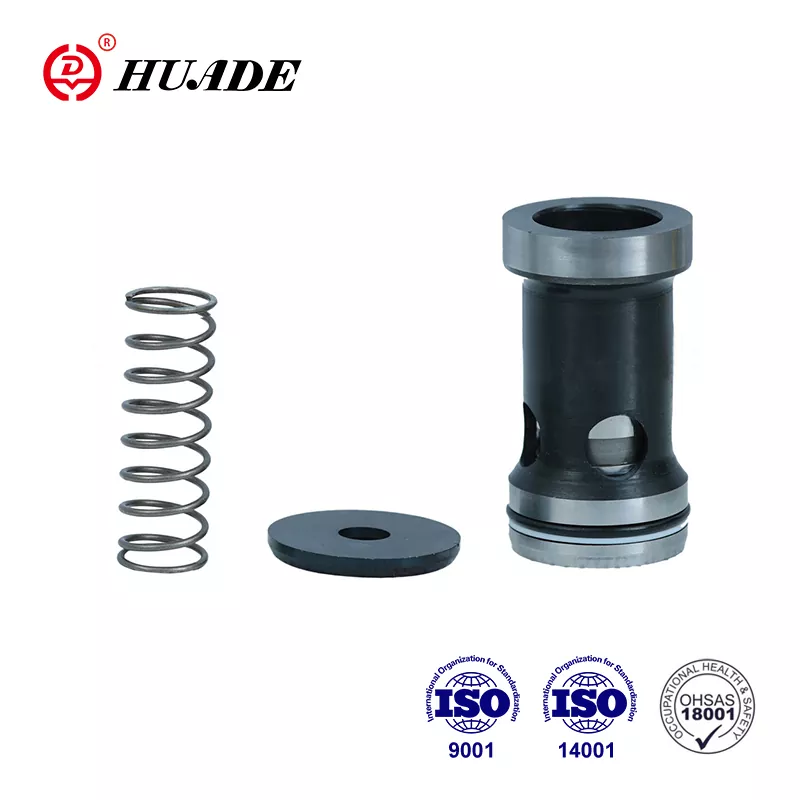

Vários fabricantes na China produzem válvulas de cartucho compatíveis com as especificações M-SR. Empresas como Huade e Hengli fabricam válvulas que correspondem às características dimensionais e de desempenho a preços mais baixos. Estas alternativas podem funcionar bem em aplicações não críticas ou onde as restrições orçamentais são significativas. A principal consideração é verificar se o fabricante mantém o controle de qualidade adequado e fornece documentação de certificação ISO.
Ao selecionar entre a válvula de cartucho M-SR original da Bosch Rexroth e alternativas compatíveis, considere a criticidade da aplicação, os níveis de certificação exigidos e a disponibilidade de suporte local. Sistemas críticos que não toleram falhas devem utilizar equipamentos originais. Aplicações menos exigentes podem aceitar produtos compatíveis para reduzir custos.
Onde comprar e informações sobre preços
A válvula de cartucho M-SR está disponível através de vários canais, dependendo da sua localização e dos requisitos de quantidade. A Bosch Rexroth opera uma loja online oficial em [store.boschrexroth.com](http://store.boschrexroth.com/) onde as configurações padrão são enviadas dentro de um a três dias. Os números das peças seguem um formato específico, como R900350797 para uma válvula angular NG 30 KE com mola de 0,5 bar.
Distribuidores autorizados como BuyRexroth fornecem à válvula de cartucho M-SR preços transparentes e opções de envio para todo o mundo. Esses distribuidores normalmente armazenam tamanhos comuns e podem solicitar configurações especiais diretamente da fábrica. Os prazos de entrega para peças padrão são geralmente curtos, enquanto as especificações personalizadas podem exigir várias semanas.
O preço varia significativamente de acordo com o tamanho e a configuração da válvula. Tamanhos menores como NG 6 normalmente custam entre 50 e 80 dólares, enquanto válvulas grandes NG 30 podem chegar a 200 dólares ou mais. As alternativas compatíveis dos fabricantes chineses podem ter preços 20 a 40 por cento mais baixos, embora as quantidades mínimas de encomenda possam ser superiores às preferidas para pequenos projetos.
Para aplicações especializadas que exigem vedações FKM ou pressões de fissuração fora do padrão, solicitar um orçamento diretamente aos distribuidores ou ao fabricante geralmente produz os melhores resultados. O suporte técnico pode ajudar a confirmar se a configuração da válvula de cartucho M-SR selecionada corresponde aos requisitos da aplicação antes da compra.
Considerações de design para integração de sistemas
A integração da válvula de cartucho M-SR em um sistema hidráulico requer atenção cuidadosa ao projeto do coletor e ao layout do circuito. A válvula é instalada em uma cavidade padrão que deve ser usinada em dimensões precisas. Trabalhar com diversos fornecedores que seguem o padrão ZN 10001 garante ajuste e desempenho adequados.
A direção do fluxo através da válvula de cartucho M-SR deve estar alinhada com o projeto do circuito. A seta no corpo da válvula ou o símbolo do catálogo indica a direção do fluxo livre. Instalar a válvula ao contrário bloqueará todo o fluxo, portanto a verificação durante a montagem é importante. Alguns engenheiros marcam o bloco manifold com setas de direção de fluxo para evitar erros de instalação.
Os cálculos de queda de pressão devem levar em conta as características da válvula nas vazões esperadas. Embora a queda de pressão através da válvula de cartucho M-SR seja normalmente pequena em comparação com outras restrições do circuito, as aplicações de alto fluxo se beneficiam da seleção do próximo tamanho maior para minimizar a perda de energia e a geração de calor.
A seleção da pressão de abertura afeta tanto a resistência ao fluxo direto quanto a força de vedação reversa. Aplicações que necessitam de resistência mínima à frente devem usar pressões de fissuração mais baixas, como 0,2 bar ou mesmo a versão sem mola. Os sistemas que devem manter a pressão contra cargas variáveis beneficiam-se de pressões de fissuração mais elevadas que proporcionam uma vedação mais forte.
O ciclo de temperatura e a compatibilidade dos fluidos devem ser verificados durante a fase de projeto. Se o sistema apresentar temperaturas extremas ou usar fluidos especiais, a confirmação da compatibilidade do material de vedação evita falhas prematuras. A opção de vedação FKM amplia a resistência química para aplicações que envolvem aditivos agressivos ou temperaturas elevadas.
Conclusão
A válvula de cartucho Bosch Rexroth M-SR oferece função confiável de válvula de retenção em um pacote compacto adequado para sistemas hidráulicos de alta pressão. Seu design de cartucho rosqueado simplifica a instalação e elimina caminhos de vazamento externos. A gama de tamanhos de NG 6 a NG 30 cobre requisitos de vazão desde pequenos cilindros até grandes circuitos industriais.
A seleção da configuração correta da válvula de cartucho M-SR envolve combinar o tamanho da válvula com os requisitos de vazão, escolher a pressão de abertura apropriada para a aplicação e verificar a compatibilidade da vedação com as condições operacionais. A excelente vida útil e os requisitos mínimos de manutenção tornam esta válvula uma escolha econômica ao longo da vida útil do sistema.
Seja projetando um novo circuito hidráulico ou substituindo componentes existentes, compreender as capacidades e os requisitos de instalação da válvula de cartucho M-SR ajuda a garantir uma implementação bem-sucedida. A ampla disponibilidade e o extenso histórico de aplicações proporcionam confiança na especificação deste componente hidráulico comprovado.
