Todas as válvulas DC Check-Q-Meter têm garantia de um ano. Durante o período de garantia, a reparação é gratuita. A fábrica introduziu mais de 750 equipamentos de produção mais avançados para garantir a qualidade do produto. As válvulas Huad® Check-Q-Meter atendem aos padrões internacionais. A qualidade é comparável a marcas de primeira linha, como Rexroth. A fábrica passou nas três principais certificações do sistema nacional de gestão de qualidade, meio ambiente e saúde e segurança ocupacional. A Huade Hydraulic é líder na indústria hidráulica da China e coopera com muitas grandes empresas estatais na China.
|
Fluido de pressão |
Óleo mineral (para vedação NBR) ou éster fosfato (para vedação FPM) |
|||||
|
Faixa de temperatura do fluido de pressão (℃) |
-30 a +80 |
|||||
|
Faixa de viscosidade (mm²/s) |
10~800 |
|||||
|
Tamanho |
6 |
10 |
15 |
20 |
25 |
30 |
|
Pressão operacional: portas A e B (MPa) |
até 31,5 |
|||||
|
Pressão de fissuração (MPa) |
até 0,05 |
|||||
|
Fluxo, máx. (L/min) |
45 |
110 |
230 |
330 |
||
|
Grau de contaminação do fluido (㎛) |
O grau máximo permitido de contaminação do fluido é NAS 1638, classe 9. β10≥75 |
|||||
Características:
▶ Para montagem em subplaca
▶ Para conexões de tubos
▶ 5 faixas de pressão
▶ 3 elementos de ajuste:
. Botão giratório
. Manga com hexágono e tampa protetora
. Botão giratório travável com escala
Aplicativo:
Os medidores DC Check-Q podem ser usados em sistemas hidráulicos para evitar cargas negativas que fazem com que cilindros hidráulicos ou motores “desliguem”. Eles também podem atuar como válvulas anti-estouro.

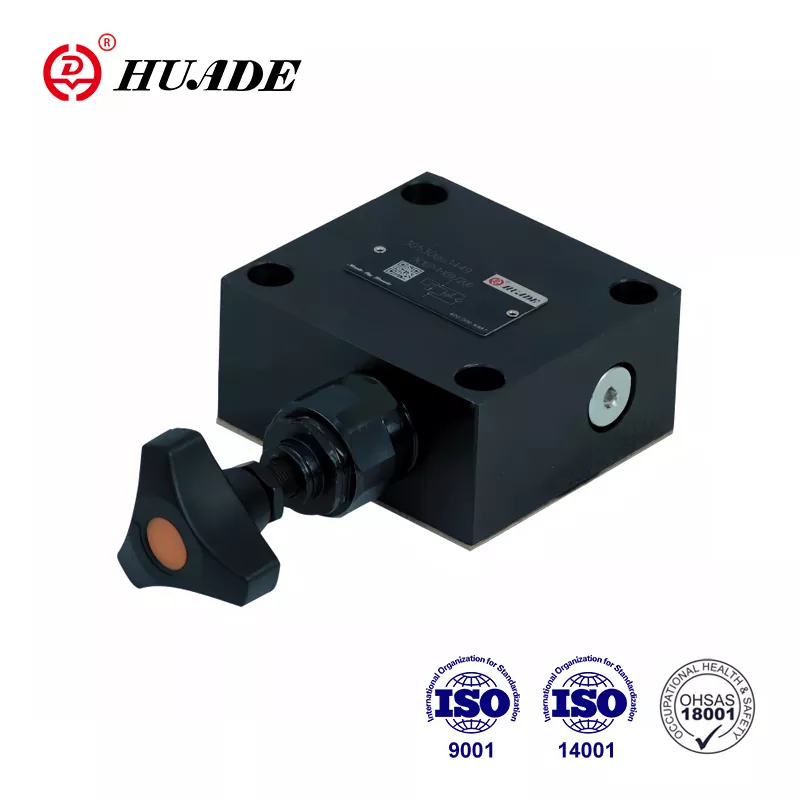

As válvulas Check-Q-Meter Tipo DC 20P consistem no alojamento (1), válvula de assento de operação direta (2) e válvula de retenção (3).
Símbolos
