Quando você trabalha com sistemas hidráulicos, é importante compreender cada componente. A Válvula de Retenção RVP 30 se destaca como uma solução confiável para controlar o fluxo de fluido em uma direção. Esta válvula de retenção hidráulica, fabricada pela HYDAC, tornou-se uma escolha padrão em aplicações de máquinas industriais e móveis.
O que é a válvula de retenção RVP 30?
A Válvula de Retenção RVP 30 é uma válvula de controle direcional montada em coletor projetada para sistemas de óleo hidráulico. Ele permite que o fluido flua livremente da porta B para a porta A, bloqueando completamente qualquer fluxo reverso. Este controle de fluxo unidirecional é essencial em muitas aplicações hidráulicas onde a prevenção do refluxo protege as bombas e mantém a pressão do sistema.
O RVP 30 usa um design de gatilho com mola feito de aço temperado. Quando a pressão do fluido da porta B excede a força da mola, a válvula abre e deixa o fluido passar. Quando a pressão cai ou tenta inverter a direção, a mola empurra o gatilho de volta contra a sede, criando uma vedação metal com metal que evita qualquer vazamento.
Esta válvula de retenção segue os padrões DIN ISO 1219 e foi projetada especificamente para montagem direta em coletores hidráulicos ou placas de montagem. O design compacto economiza espaço em comparação com válvulas de retenção em linha, tornando a RVP 30 ideal para sistemas onde o espaço de instalação é limitado.
Especificações técnicas importantes
A válvula de retenção RVP 30 lida com condições exigentes com especificações que atendem aos requisitos industriais. A válvula opera a uma pressão máxima de trabalho de 350 bar, o que equivale a aproximadamente 5.000 psi. Esta classificação de pressão torna o RVP 30 adequado para circuitos hidráulicos de alta pressão comumente encontrados em equipamentos pesados.
A capacidade de fluxo atinge até 600 litros por minuto ou cerca de 150 galões por minuto. Essa alta vazão significa que a válvula de retenção RVP 30 pode lidar com volumes substanciais de fluido sem criar queda excessiva de pressão. A pressão de abertura padrão é de 0,5 bar, embora existam opções de 0,05 a 4,5 bar, dependendo das necessidades da aplicação. Pressões de abertura mais baixas permitem que a válvula abra mais facilmente, enquanto configurações mais altas proporcionam melhor vedação contra refluxo.
O corpo da válvula é feito de aço carbono com revestimento de fosfato ou zinco para resistência à corrosão. O próprio gatilho usa aço endurecido e polido para maior durabilidade. As vedações padrão são fluorelastômero FKM, que suporta temperaturas de 20 graus Celsius negativos a 80 graus Celsius positivos. Algumas versões estendem a faixa inferior para 30 graus Celsius negativos.
O RVP 30 pesa cerca de 10,3 kg e se conecta através de portas rosqueadas dimensionadas para conexões de anel de vedação NPTF, BSPP ou SAE de 1,5 polegadas. O padrão de montagem utiliza quatro parafusos e pode ser instalado em qualquer orientação sem afetar o desempenho.
Como funciona a válvula de retenção RVP 30 em aplicações reais
Entender onde a válvula de retenção RVP 30 se encaixa ajuda a esclarecer seu valor. Uma aplicação comum é a proteção de bombas. Quando uma bomba hidráulica é desligada, o fluido pode tentar fluir para trás através da bomba. Este fluxo reverso pode danificar os componentes da bomba ou permitir que a pressão do sistema caia repentinamente. A instalação do RVP 30 na saída da bomba evita esse refluxo e protege a bomba contra danos.
Os circuitos acumuladores também se beneficiam da válvula de retenção RVP 30. Os acumuladores armazenam fluido pressurizado para liberação rápida quando necessário. A válvula de retenção mantém a pressão no acumulador, evitando que o fluido retorne ao sistema principal quando a pressão cai. Isto mantém a energia armazenada disponível para o próximo ciclo de trabalho.
Máquinas móveis como escavadeiras e carregadeiras utilizam o RVP 30 em todos os seus sistemas hidráulicos. Essas máquinas operam em condições adversas, com vibração constante e cargas variadas. A vedação metal com metal da válvula de retenção mantém vazamento zero mesmo quando os componentes aquecem durante o uso pesado. Esta confiabilidade reduz o tempo de inatividade em cerca de 20 a 30 por cento em comparação com sistemas que utilizam válvulas de retenção de qualidade inferior.
As linhas de produção industrial incorporam a válvula de retenção RVP 30 em prensas, máquinas de moldagem por injeção e equipamentos de montagem automatizados. O rápido tempo de resposta da válvula e a baixa queda de pressão ajudam esses sistemas a operar suavemente sem desperdiçar energia. Os mesmos princípios se aplicam aos sistemas de controle de inclinação de turbinas eólicas e equipamentos marítimos onde a confiabilidade não pode ser comprometida.
Características de queda de pressão
Cada válvula cria alguma resistência ao fluxo, que aparece como queda de pressão. A Válvula de Retenção RVP 30 minimiza essa perda de energia através de seu design interno simplificado. A 100 litros por minuto, a queda de pressão mede cerca de 0,5 bar. Isto aumenta para aproximadamente 1,2 bar a 200 litros por minuto e atinge cerca de 4,8 bar à vazão máxima de 600 litros por minuto.
Estes valores de queda de pressão são relativamente baixos para uma válvula de retenção deste tamanho e capacidade. Menor queda de pressão significa menos desperdício de energia na forma de calor e operação mais eficiente do sistema. A relação entre a vazão e a queda de pressão não é linear, com a queda de pressão aumentando mais rapidamente em vazões mais altas devido à turbulência e ao atrito.
Os projetistas do sistema podem usar esses números de queda de pressão para calcular as perdas totais do sistema e dimensionar as bombas de forma adequada. A Válvula de Retenção RVP 30 contribui minimamente para a ineficiência geral do sistema, o que é importante na otimização do consumo de energia em grandes instalações industriais.
Comparando o RVP 30 com alternativas
O mercado de válvulas hidráulicas oferece muitas opções de válvulas de retenção. A Check Valve RVP 30 compete principalmente em confiabilidade e desempenho, e não em preço. A Bosch Rexroth produz válvulas semelhantes classificadas para pressão e vazão comparáveis, às vezes com recursos de monitoramento eletrônico que atraem sistemas automatizados. A Parker Hannifin oferece válvulas de retenção ligeiramente mais leves e fáceis de integrar em designs compactos.

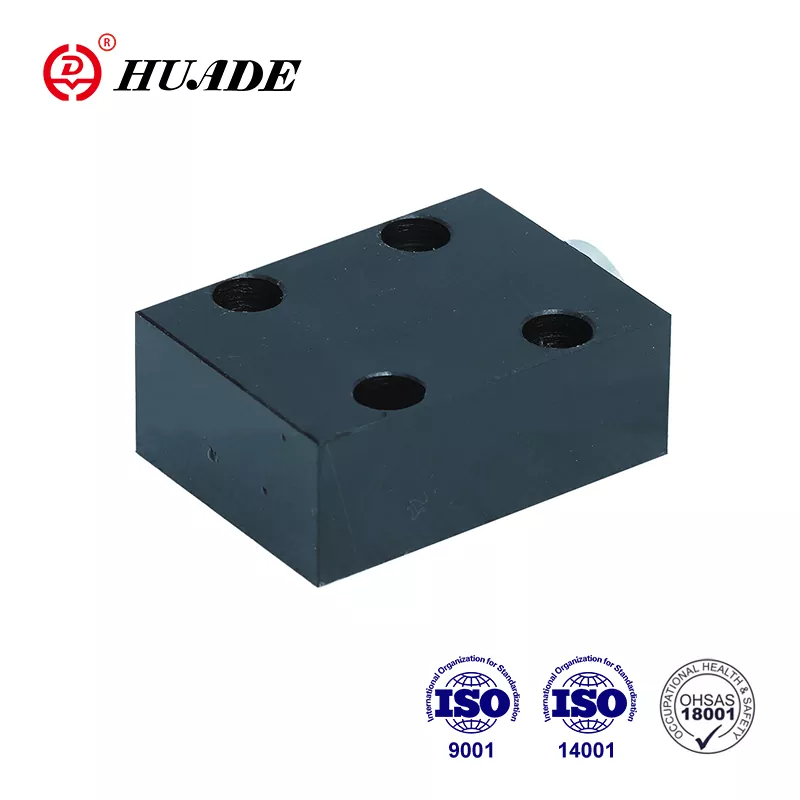

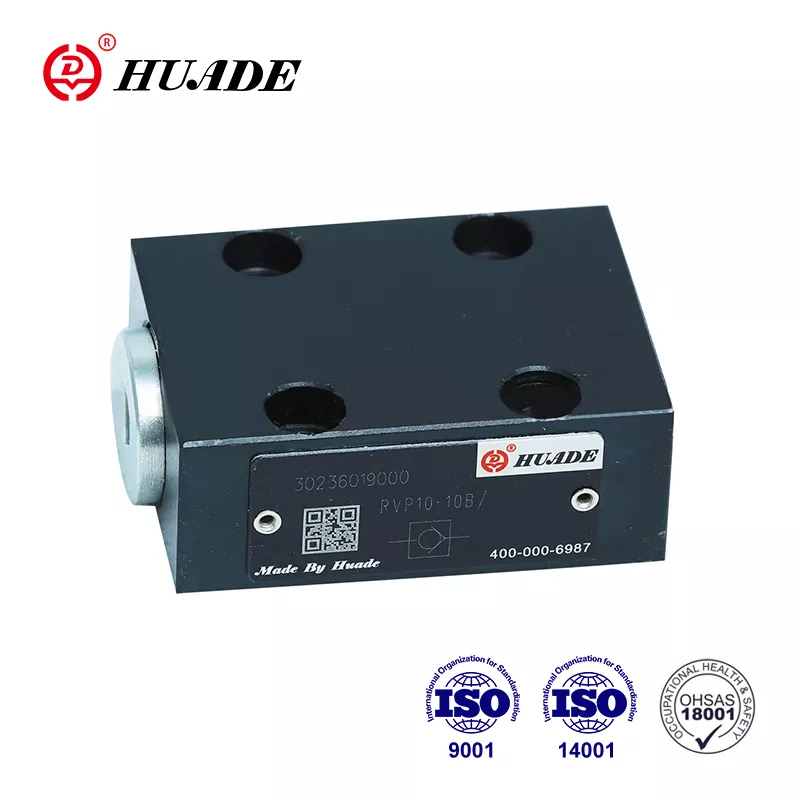

Fabricantes chineses como a Huade produzem válvulas de retenção que atendem às especificações RVP 30 a preços 30 a 50% mais baixos. Estas alternativas atendem aos padrões de certificação ISO e funcionam bem em aplicações onde as restrições orçamentárias são mais importantes do que a herança da marca. A compensação normalmente envolve suporte técnico menos abrangente e vida útil potencialmente mais curta sob condições extremas.
As válvulas de retenção Eaton Vickers oferecem boa compatibilidade com componentes padrão SAE e mantêm ampla disponibilidade através de redes de distribuição. A válvula de retenção RVP 30 se destaca pela precisão de engenharia da HYDAC e pelo cálculo do tempo médio até a falha de 150 anos. Esta projeção de longevidade vem de testes extensivos e dados de campo de milhares de instalações.
Para aplicações que exigem confiabilidade absoluta, como plataformas de petróleo offshore ou processos críticos de fabricação, o RVP 30 justifica seu preço premium. Para uso industrial geral com acesso regular para manutenção, alternativas menos dispendiosas podem fornecer desempenho adequado.
Diretrizes de instalação
A instalação adequada garante que a válvula de retenção RVP 30 funcione conforme projetado. A superfície de montagem deve ser plana dentro de 0,01 milímetros por 100 milímetros e lisa para um acabamento superficial de 0,8 micrômetros ou melhor. Estas especificações evitam vazamentos ao redor do corpo da válvula e garantem uma distribuição uniforme da carga entre os parafusos de montagem.
O tipo de encadeamento deve corresponder às conexões do sistema, seja NPTF, BSPP ou SAE. Usar o padrão de rosca errado pode causar rosqueamento cruzado ou vedação inadequada. Aplicar selante de rosca apropriado para sistemas hidráulicos, evitando produtos que possam contaminar o fluido ou degradar sob pressão.
Os parafusos de montagem devem ser da classe 10.9 ou equivalente e apertados em cruz com os valores de torque especificados no manual de instalação da HYDAC. O aperto irregular pode deformar a superfície de montagem e criar caminhos de vazamento. A válvula de retenção RVP 30 pode ser instalada em qualquer orientação, pois utiliza pressão de mola em vez de gravidade para vedação.
A filtragem a montante é crítica para a longevidade da válvula. O sistema deve filtrar partículas de até 20 micrômetros ou menores para atender ao nível de limpeza ISO 4406 de 21/19/16 especificado para o RVP 30. A contaminação é a principal causa de falha da válvula de retenção, com partículas impedindo a vedação adequada do cabeçote ou marcando as superfícies de vedação.
Após a instalação, purgue todo o ar do sistema antes de aplicar pressão total. O ar preso pode causar operação irregular da válvula e ruído excessivo. Teste a válvula de retenção pressurizando em ambas as direções para confirmar que ela abre livremente na direção direta e veda completamente contra o fluxo reverso.
Manutenção e solução de problemas
A válvula de retenção RVP 30 requer manutenção mínima quando operada dentro das especificações. Intervalos de inspeção de 1.000 a 2.000 horas de operação são típicos para aplicações industriais. Durante a inspeção, verifique se há vazamentos externos ao redor do corpo da válvula e da superfície de montagem. Qualquer vazamento visível indica desgaste da vedação ou instalação inadequada.
Testar a pressão de abertura periodicamente verifica se a mola não enfraqueceu ou se o gatilho não está desgastado. Se a pressão de abertura tiver aumentado significativamente, a contaminação interna poderá estar impedindo a abertura total da válvula. Se a pressão de fissuração tiver diminuído, poderá ocorrer fadiga da mola ou degradação da vedação.
O problema mais comum com a válvula de retenção RVP 30 é o travamento do gatilho, onde a válvula não abre ou fecha corretamente. Isso geralmente resulta do alojamento de contaminação entre o gatilho e a sede. Lavar o sistema com fluido hidráulico limpo geralmente resolve pequenos travamentos. A contaminação grave requer a desmontagem e limpeza da válvula ou a substituição do kit de vedação.
A HYDAC fornece kits de vedação específicos para o RVP 30, incluindo todos os O-rings e anéis de apoio. A substituição das vedações normalmente leva menos de uma hora com ferramentas manuais básicas. O número de peça do kit de vedação para vedações FKM é SEAL KIT 30FKM. Utilize sempre kits de vedação originais HYDAC ou equivalentes verificados para manter o desempenho da válvula.
Operar a válvula de retenção RVP 30 além de sua faixa de temperatura pode danificar as vedações e causar vazamentos. As vedações FKM atendem à maioria das aplicações hidráulicas de óleo mineral, mas fluidos incompatíveis, como certos óleos sintéticos, podem exigir vedações NBR. Sempre verifique a compatibilidade do fluido antes da instalação.
Onde comprar a válvula de retenção RVP 30
As opções de compra da Check Valve RVP 30 incluem distribuidores autorizados e fornecedores online. O site oficial da HYDAC oferece pedidos diretos para a designação do modelo RVP-30-01.X com entrega em 2 a 4 semanas em todo o mundo. Isso garante componentes autênticos com garantia total do fabricante e acesso ao suporte técnico.
Fornecedores industriais como MROstop e Motion Industries estocam a válvula de retenção RVP 30 com preços em torno de 600 a 850 dólares americanos para configurações padrão. Esses distribuidores geralmente mantêm estoque para remessa imediata, o que ajuda quando as válvulas de substituição são necessárias rapidamente para minimizar o tempo de inatividade.
Os mercados online, incluindo o eBay, listam novas válvulas RVP 30 de vários vendedores. Os preços variam de aproximadamente 593 a 857 dólares, dependendo do vendedor e da configuração específica do modelo. Os programas de proteção ao comprador reduzem o risco ao comprar através destes canais, embora a verificação da reputação do vendedor continue a ser importante.
Para clientes que consideram alternativas de custo, o Alibaba conecta compradores com fabricantes como Huade, que produzem válvulas de retenção compatíveis com RVP 30. Os preços normalmente ficam 30 a 50 por cento abaixo dos originais HYDAC com quantidades mínimas de pedido de 1 a 10 peças. Prazos de entrega de 1 a 2 semanas e garantias de um ano são padrão. A criptografia de pagamento SSL protege as transações.
Ao comparar fontes, considere o custo total, incluindo frete, termos de garantia e disponibilidade de suporte técnico. A válvula de retenção RVP 30 dos canais autorizados inclui documentação, arquivos CAD para o projeto do sistema e acesso aos engenheiros da HYDAC para questões de aplicação. Esses serviços agregam valor além do próprio componente.
Considerações Econômicas
A Válvula de Retenção RVP 30 representa um investimento moderado dentro de um sistema hidráulico completo. O preço típico de 500 a 800 euros posiciona-o como um componente premium em comparação com alternativas económicas. Esse custo é justificado pela longa vida útil da válvula e pelo desempenho de vazamento zero, o que reduz o desperdício de fluidos e evita contaminações.
O retorno do investimento vem principalmente da redução do tempo de inatividade e dos custos de manutenção. Os sistemas que usam o RVP 30 apresentam menos paradas não planejadas devido a falhas na válvula. A vedação metal-metal elimina vazamentos graduais que podem contaminar sistemas e danificar componentes posteriores. Durante uma vida útil típica de instalação de 5 a 10 anos, essas economias geralmente excedem a diferença de preço inicial em comparação com válvulas de retenção mais baratas.
A eficiência energética também contribui para o valor económico. As características de baixa queda de pressão da válvula de retenção RVP 30 significam que menos energia da bomba é desperdiçada empurrando o fluido através da válvula. Em grandes sistemas que operam continuamente, esta poupança de energia pode ascender a milhares de dólares anualmente.
Os custos de manutenção permanecem baixos porque o RVP 30 utiliza kits de vedação padrão e requer apenas ferramentas básicas para manutenção. As peças de reposição permanecem disponíveis na HYDAC e nos distribuidores, mesmo para válvulas instaladas há décadas. Esta disponibilidade de peças a longo prazo protege o investimento em equipamentos e reduz o risco de obsolescência.
Tendências Futuras e Integração Digital
A indústria de componentes hidráulicos está gradualmente incorporando sensores e monitoramento digital. Embora a válvula de retenção atual RVP 30 seja um dispositivo puramente mecânico, versões futuras poderão incluir sensores de pressão ou monitores de fluxo integrados ao corpo da válvula. Essas adições permitiriam a manutenção preditiva, detectando a degradação do desempenho antes que ocorresse uma falha completa.
As iniciativas da Indústria 4.0 impulsionam uma maior conectividade entre componentes hidráulicos e sistemas de controle. Uma versão inteligente do RVP 30 poderia comunicar seu status a um sistema de monitoramento central, alertando os operadores quando a manutenção for necessária ou quando as condições operacionais excederem os limites do projeto. Este desenvolvimento está alinhado com a tendência mais ampla de manutenção baseada em condições, em vez de intervalos de manutenção baseados em tempo.
Apesar destas possibilidades tecnológicas, o design fundamental da Válvula de Retenção RVP 30 provavelmente permanecerá inalterado. O mecanismo de gatilho com mola comprovou seu valor ao longo de décadas de serviço em inúmeras aplicações. Quaisquer melhorias digitais complementariam, em vez de substituir, a função mecânica central.
Fazendo a escolha certa
A seleção da válvula de retenção RVP 30 depende da adequação das capacidades da válvula aos requisitos do sistema. Para aplicações que exigem classificações de pressão máxima de até 350 bar e vazões de até 600 litros por minuto, o RVP 30 oferece desempenho comprovado. A vedação contra vazamento zero é crítica em sistemas onde mesmo pequenas quantidades de fluxo reverso causam problemas.
As considerações orçamentárias são importantes para todos os projetos. A válvula de retenção RVP 30 custa mais que as alternativas básicas, mas menos que as válvulas controladas eletronicamente com especificações semelhantes. Isto posiciona-o no meio termo, onde o desempenho e a fiabilidade justificam preços premium sem atingir níveis de luxo.
O suporte técnico e a disponibilidade de documentação favorecem o RVP 30 para sistemas complexos onde podem surgir desafios de integração. A HYDAC fornece assistência de engenharia e especificações detalhadas que ajudam os projetistas de sistemas a otimizar a seleção de componentes. Esse suporte é valioso na solução de problemas inesperados ou na ultrapassagem dos limites de desempenho.
A Check Valve RVP 30 conquistou sua reputação por meio de desempenho consistente em aplicações exigentes. Compreender suas especificações, procedimentos de instalação adequados e requisitos de manutenção ajuda os usuários a obter o máximo valor deste componente hidráulico. Seja protegendo bombas caras, mantendo a pressão do acumulador ou controlando o fluxo em equipamentos móveis, o RVP 30 oferece controle de fluxo unidirecional confiável que mantém os sistemas hidráulicos operando sem problemas.
