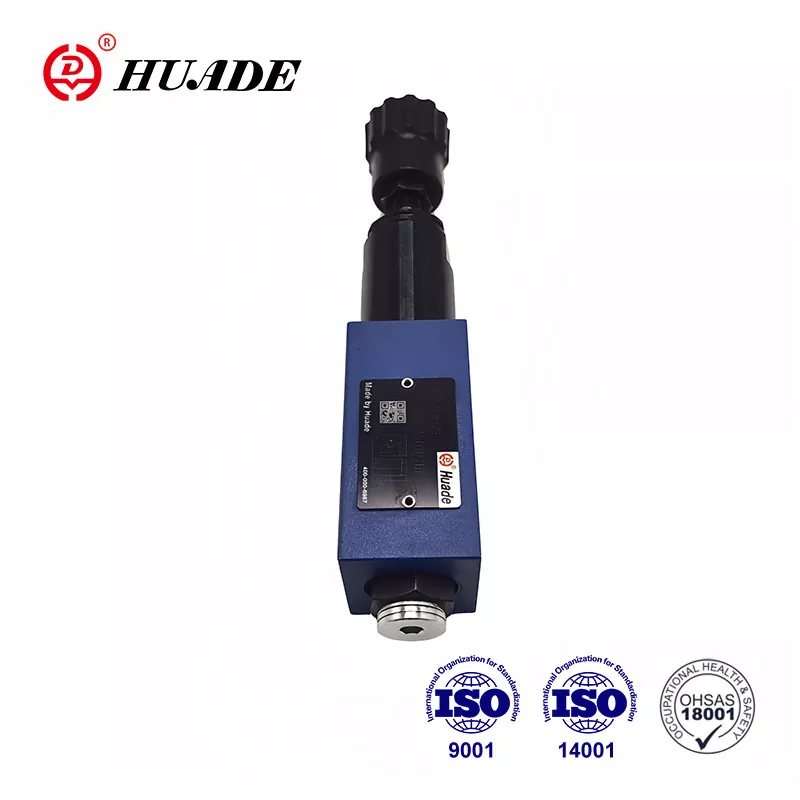

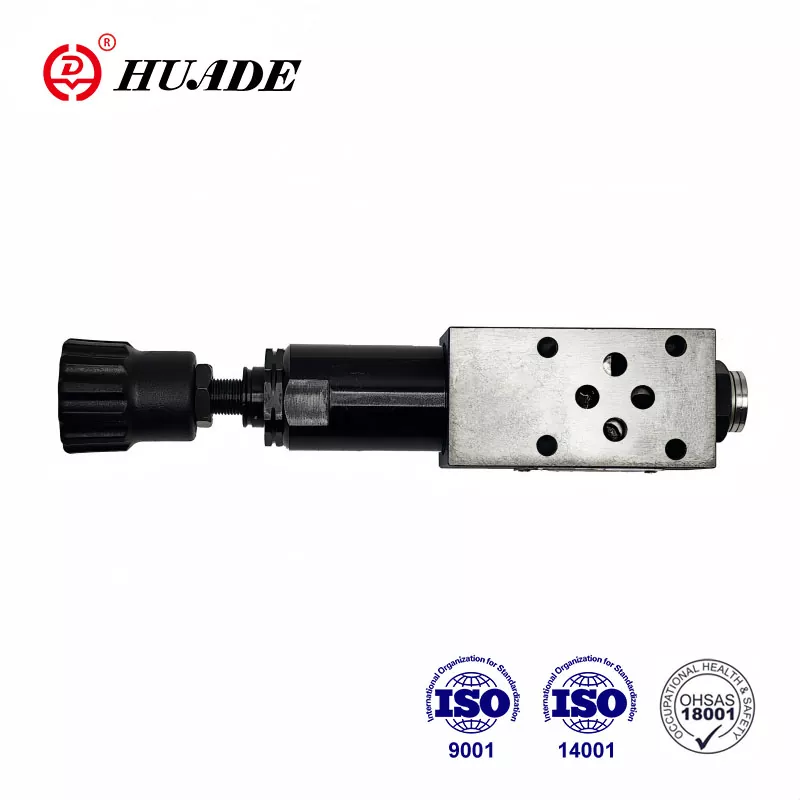

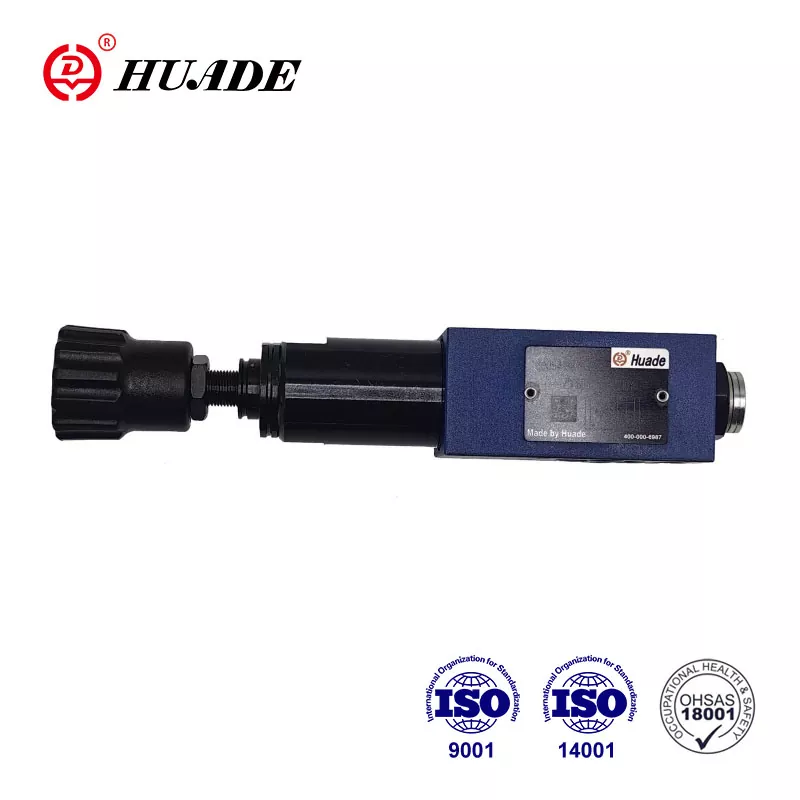

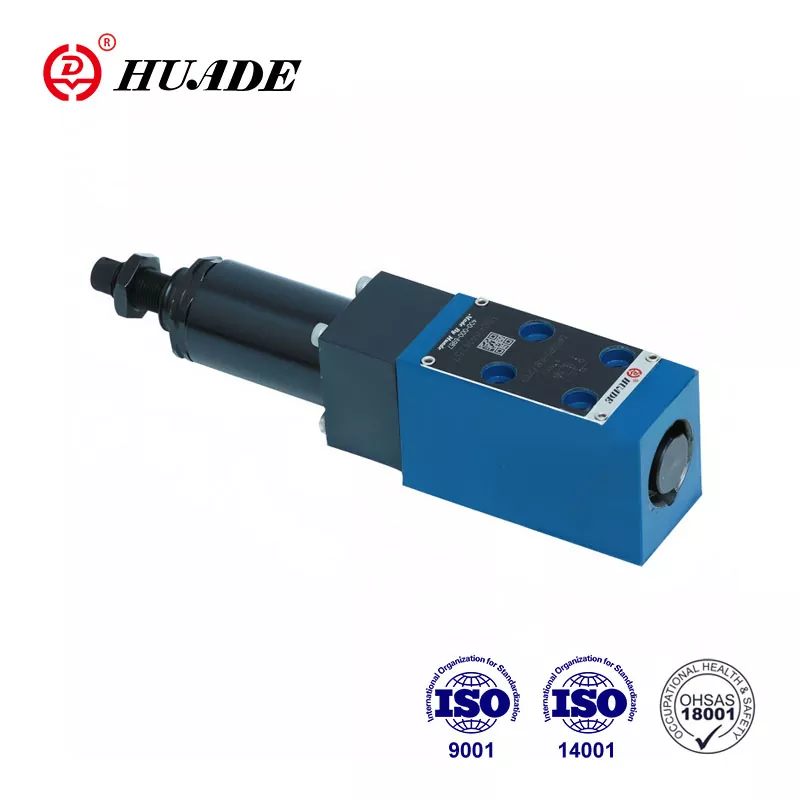

A Huade Hydraulic foi fundada em 1979. Ao introduzir a tecnologia da Rexroth, a Huade Hydraulic tornou-se o fabricante hidráulico mais poderoso da China. A válvula redutora de pressão ZDR 6 D pode substituir a mesma série de produtos Rexroth. Possui 3 elementos de ajuste com desenho de placa sanduíche. Em comparação com outros produtos similares, as válvulas redutoras de pressão Huade® apresentam desempenho mais estável neste campo. A Huade Hidráulica foca na praticidade mantendo um certo nível de qualidade, para que seus produtos ganhem amplo reconhecimento no mercado com um preço menor.
|
Fluido de pressão |
Óleo mineral (para vedação NBR) ou éster fosfato (para vedação FPM) |
|
Faixa de temperatura do fluido de pressão (℃) |
-30 a +80 |
|
Faixa de viscosidade (mm²/s) |
10~800 |
|
Grau de contaminação do fluido (㎛) |
Grau máximo permitido de |
|
Pressão máxima de operação (entrada) (MPa) |
até 31,5 |
|
Pressão secundária (saída) (MPa) |
Até 2,5, até 7,5, até 15,0, até 21,0 |
|
Porta de contrapressão Y (MPa) |
até 16.0 |
|
fluxo máximo (L/min) |
até 50,0 |
|
Peso (kg) |
aprox.1,2 |
Características:
▶ Design de placa sanduíche
▶ 4 classificações de pressão
▶ 3 elementos de ajuste:
. Botão giratório
. Manga com hexágono e tampa protetora
. Botão giratório travável com escala
▶ Redução de pressão nas portas A, B ou P
▶ Válvula de retenção, opcional
▶ Padrão de portabilidade conforme DIN 24 340, forma A, ISO 4401 e CETOP - RP 121H
Aplicativo:
A Válvula Redutora de Pressão tipo ZDR 6 D é utilizada para reduzir a pressão do sistema.
1. Seção e símbolo da Válvula Redutora de Pressão ZDR 6 D
As válvulas redutoras de pressão tipo ZDR 6 D.. são válvulas redutoras de pressão de 3 vias de operação direta, com design de placa sanduíche e com função de alívio de pressão no lado secundário. A válvula redutora de pressão consiste basicamente de carcaça (1), carretel de controle (2), mola de compressão (3) e elemento de ajuste (4), além de válvula de retenção opcional.
A pressão secundária é definida pelo elemento de ajuste de pressão (4).
Modelo "ZDR6DA"
Em repouso, a válvula está normalmente aberta e o fluido pode fluir livremente da porta A para a porta A1. A pressão na porta A1 é ao mesmo tempo através da linha de controle presente na área do carretel oposta à mola de compressão (3). Quando a pressão na porta A1 excede o nível de pressão definido na mola de compressão (3), o carretel de controle (2) se move para a posição de controle contra a mola de compressão (3) e mantém constante a pressão definida na porta A1.
A pressão de controle e o óleo piloto são obtidos da porta A1 através da linha de controle.
Se a pressão na porta A1 aumentar ainda mais devido a forças externas, o carretel de controle (2) é movido ainda mais em direção à mola de compressão (3).
Isto faz com que um caminho de fluxo seja aberto na porta A1 através da área de controle (9) no carretel de controle (2) até o tanque. Fluido suficiente então flui para o tanque para evitar qualquer aumento adicional na pressão. A câmara da mola (7) é sempre drenada para o tanque externamente através da perfuração (6) para a porta T (Y).
Uma conexão de manômetro (8) permite monitorar a pressão secundária na válvula.
Só é possível instalar uma válvula de retenção para fluxo livre nas portas A1 a A na versão ‘DA’
Modelos ‘DP’ e ‘DB’
No modelo ‘DP’, a pressão é reduzida na porta P1. A pressão de controle e o óleo piloto são retirados internamente da porta P1.
No modelo ‘DB’, a pressão na porta P1 é reduzida e o óleo piloto retirado da porta B.
Atenção!
No modelo DB, deve-se garantir que a pressão na porta B não seja superior à pressão de ajuste quando a válvula direcional estiver na posição P para A. Caso contrário, a pressão na porta A será reduzida.
estrutura do ZDR 6 DA1-40B
Símbolos de ZDR 6 DP...-40B
