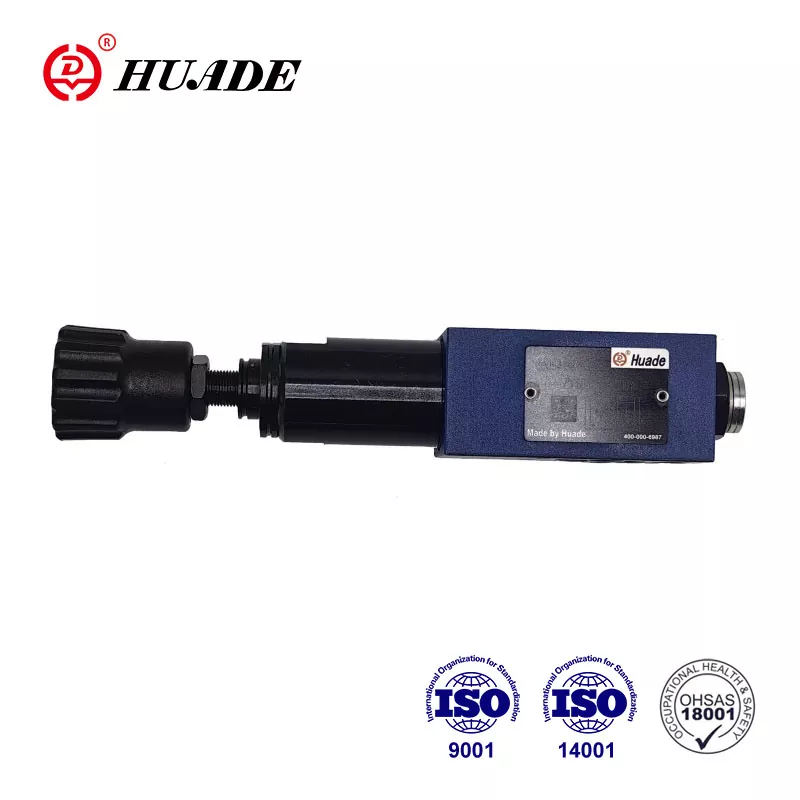

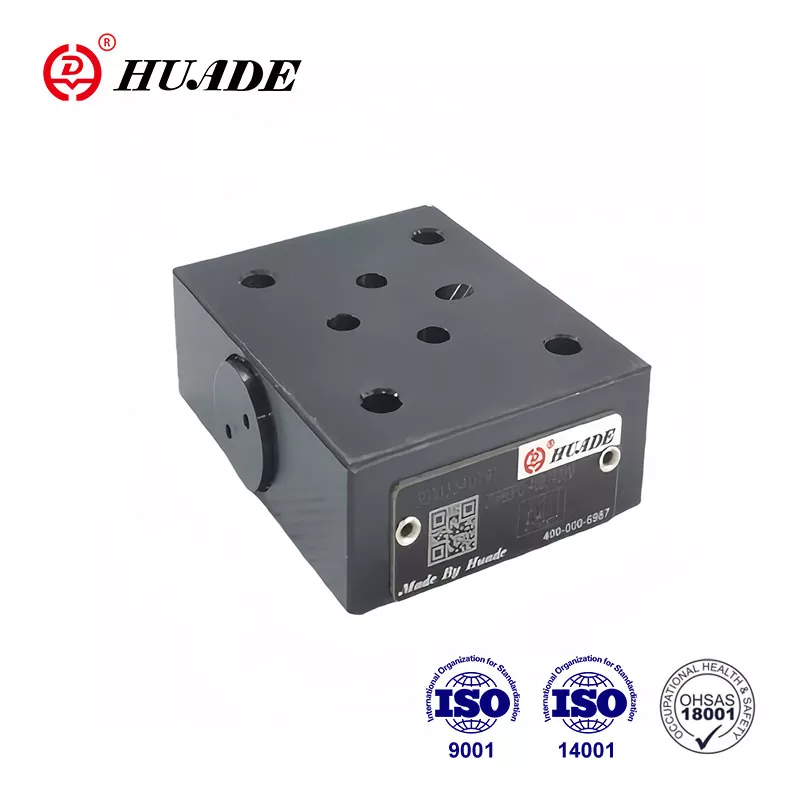

Válvula de redução de pressão ZDR 6 DPO

As válvulas de redução de pressão do Huade® sempre chegaram aos padrões internacionais. Huade Hydraulic faz pleno uso de recursos domésticos abundantes para controlar os custos, a fim de fornecer produtos hidráulicos a um preço razoável. A válvula reduzida por pressão ZDR 6 DP0 pode ser usada para reduzir a pressão dos sistemas hidráulicos.

Parâmetro do produto da válvula de redução de pressão ZDR 6 DPO

Recurso do produto e aplicação da válvula de redução de pressão ZDR 6 DPO

Características:

▶ Design de placa de sanduíche

Aplicativo:

Tipo de válvula ZDR 6 DPO é usado para reduzir a pressão do sistema.

Seção e símbolo da válvula de redução de pressão ZDR 6 DPO

Válvulas de redução de pressão Tipo ZDR 6 DPO ... 40B/40ym são válvulas de redução de pressão do design da placa de sanduíche. Basicamente, a válvula consiste em moradia (1), o carretel de controle (2), um assento de mola de compressão (3) e uma mola de compressão (4).

Em repouso, a válvula é normalmente aberta e o fluido pode fluir sem impedimentos da porta P para a porta P1. A pressão na porta P1 está ao mesmo tempo presente na área do carretel oposta à mola de compressão (4). Quando a pressão na porta P1 excede o nível de pressão definido no

Mola de compressão (4) O carretel de controle (2) se move para a posição de controle contra a mola de compressão (4) e mantém a pressão definida na constante da porta P1.

Se a pressão na porta P1 aumentar ainda mais devido a forças externas, o carretel de controle (2) será movido ainda mais em direção à mola de compressão (4).

O fluido suficiente flui para o tanque para evitar qualquer aumento adicional da pressão. A câmara da mola é sempre drenada para tanque externamente através da perfuração para a porta t (Y).

Estrutura de ZDR 6 DPO ...- 40B

Símbolos de zdr 6 dpo ...- 40b
