Quando você trabalha com sistemas hidráulicos pesados, escolher a válvula de controle direcional correta pode ser o sucesso ou o fracasso de sua operação. O Bosch Rexroth 4WEH 16 J é um daqueles componentes em que engenheiros experientes confiam para aplicações industriais exigentes. Esta válvula conquistou sua reputação através do desempenho confiável em máquinas de moldagem por injeção, prensas de conformação de metal e equipamentos de construção onde a falha simplesmente não é uma opção.

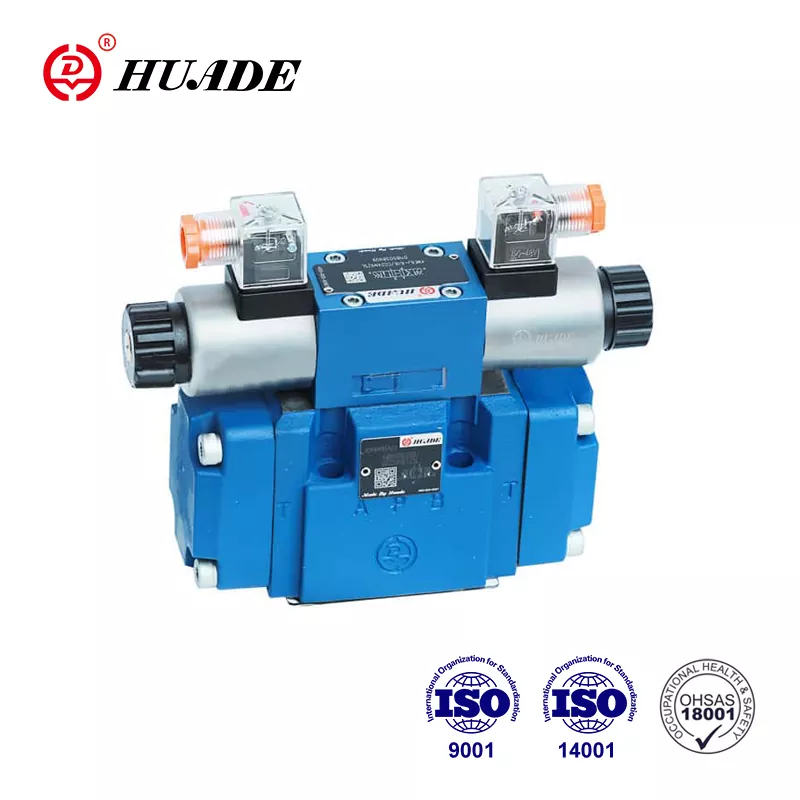

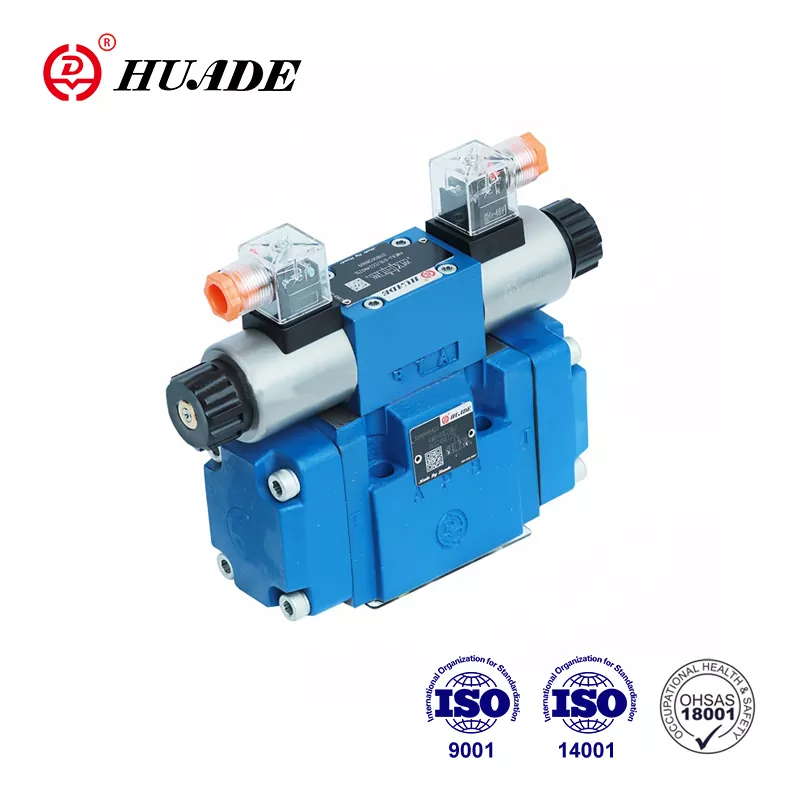

A 4WEH 16 J representa uma configuração específica dentro da série WEH de válvulas de controle direcional eletro-hidráulicas pilotadas da Bosch Rexroth. A designação diz bastante se você souber lê-la. O “16” indica o tamanho nominal (NG16), que corresponde às normas de montagem CETOP 7. O "J" descreve a função do carretel, especificamente um design de centro fechado de 4 vias e 3 posições. Compreender o que estas especificações significam em termos práticos irá ajudá-lo a determinar se esta válvula se adequa à sua aplicação.
O que torna o 4WEH 16 J diferente
A válvula de controle direcional 4WEH 16 J opera usando um sistema piloto de dois estágios. Em vez de mover diretamente o carretel principal com eletroímãs, esta válvula utiliza pequenas válvulas piloto para controlar a pressão hidráulica que desloca o carretel principal maior. Esta abordagem requer menos energia elétrica enquanto controla fluxos hidráulicos substanciais. A versão padrão funciona com alimentação de 24 VCC, tornando-a compatível com a maioria dos sistemas de controle industrial sem a necessidade de infraestrutura elétrica especial.
A válvula pode suportar pressões de até 350 bar em sua configuração de versão H, o que se traduz em cerca de 5.076 psi. Para a capacidade de vazão, o máximo nominal é de 300 litros por minuto, embora o desempenho real dependa da queda de pressão na válvula. Estas especificações colocam a 4WEH 16 J na categoria de válvulas industriais para serviços pesados, em vez de equipamentos móveis ou aplicações para serviços leves.
O peso é importante quando você planeja instalações e procedimentos de manutenção. Pesando 9,84 kg (cerca de 21,7 libras), a válvula não é algo que você movimentará casualmente, mas é administrável com o manuseio adequado. A construção substancial contribui para a durabilidade em ambientes industriais agressivos, onde vibrações, oscilações de temperatura e contaminação são preocupações diárias.
O design do centro fechado e a compatibilidade do sistema
A configuração do carretel “J” define como a válvula de controle direcional 4WEH 16 J se comporta em sua posição neutra. Quando a válvula fica na posição central sem nenhum sinal elétrico aplicado, todas as quatro portas – P (pressão), A e B (portas de trabalho) e T (tanque) – são bloqueadas. Este arranjo central fechado serve a um propósito específico em sistemas hidráulicos modernos.
As válvulas de centro fechado funcionam excepcionalmente bem com bombas de deslocamento variável com compensação de pressão. Quando a válvula bloqueia todas as portas em ponto morto, a pressão do sistema aumenta até sinalizar à bomba para reduzir o fluxo para quase zero. Isto evita que a bomba agite constantemente o fluido através de uma válvula de alívio, o que desperdiçaria energia e geraria calor excessivo. Numa era em que os custos de energia são importantes e as regulamentações ambientais são mais rigorosas, esta vantagem de eficiência torna-se significativa.
A compensação envolve a complexidade do projeto do sistema. Os sistemas de centro fechado requerem atenção cuidadosa aos picos de pressão durante a troca de válvulas. Quando a válvula de controle direcional 4WEH 16 J muda do centro bloqueado para uma posição operacional, a abertura repentina pode criar transientes de pressão. Os engenheiros normalmente abordam isso através de inserções de estrangulamento (identificadas pelos códigos “B” no sistema de pedido) ou adicionando válvulas externas de alívio de choque que respondem mais rapidamente do que o alívio do sistema principal.
Como realmente funciona a operação em dois estágios
O projeto operado por piloto do 4WEH 16 J envolve dois estágios distintos de controle. O primeiro estágio consiste em uma pequena válvula piloto tipo WE6 controlada por solenóides de pino úmido. Quando você energiza um solenóide, ele desloca a válvula piloto, direcionando a pressão piloto da porta X para as câmaras de controle nas extremidades do carretel principal. Esta pressão piloto supera as molas de centralização e move o carretel principal para conectar os caminhos de fluxo apropriados.
A segunda etapa é o próprio movimento principal do carretel. À medida que a pressão piloto aumenta na câmara de controle, ela empurra a área do carretel, gerando força suficiente para deslocar o carretel contra as molas de centralização e quaisquer forças de pressão que atuem no carretel. O carretel principal então abre as conexões entre as portas – P para A com B para T ou P para B com A para T, dependendo de qual solenóide você energizou.
Este arranjo de dois estágios requer uma pressão piloto entre 5 e 12 bar para funcionar corretamente. A alimentação piloto normalmente vem da pressão do sistema principal através de passagens internas, embora você possa especificar a alimentação piloto externa para determinadas aplicações. O tempo de comutação é de cerca de 100 milissegundos, o que é mais lento do que as válvulas de ação direta, mas aceitável para a maioria das máquinas industriais onde os tempos de ciclo são medidos em segundos, em vez de milissegundos.
Requisitos elétricos e opções de controle
As configurações padrão da válvula de controle direcional 4WEH 16 J usam solenóides de 24 VCC, designados como G24 no código de pedido. O design do solenóide de pino úmido significa que a bobina fica em contato direto com o fluido hidráulico, o que ajuda no resfriamento, mas exige que a bobina seja vedada contra o fluido. Esses solenóides normalmente consomem cerca de 1,5 a 2 amperes quando energizados, representando uma carga elétrica modesta que a maioria dos CLPs e sistemas de controle controlam facilmente.
A válvula oferece capacidade opcional de acionamento manual, codificada como N9 na posição 11 do sistema de pedido. Este atuador manual oculto permite que os técnicos desloquem a válvula manualmente durante o comissionamento, solução de problemas ou situações de emergência. Você não baterá acidentalmente durante a operação normal, mas estará acessível quando precisar. Esse recurso é valioso quando você configura novos sistemas ou diagnostica problemas sem executar os controles elétricos.
As conexões elétricas seguem as normas DIN EN 175301-803 na configuração K4, utilizando conectores separados para cada solenóide. Esse arranjo proporciona flexibilidade na fiação e simplifica a solução de problemas, pois é possível desconectar solenóides individuais sem afetar outros. Algumas aplicações podem especificar estilos de conectores alternativos dependendo da configuração do gabinete de controle e dos requisitos de proteção ambiental.
Classificações de pressão e limites de desempenho
A pressão operacional máxima para as portas P, A e B atinge 350 bar quando você solicita a versão H. As versões padrão são classificadas para 280 bar, o que ainda cobre a maioria das aplicações industriais. A porta do tanque (T) normalmente opera em pressões mais baixas, geralmente apenas alguns bares acima da pressão atmosférica, a menos que você esteja lidando com contrapressão de linhas de retorno longas ou locais elevados de tanques.
Essas classificações de pressão representam limites operacionais contínuos e não picos momentâneos. Quando a válvula de controle direcional 4WEH 16 J muda de posição, os transientes de pressão podem exceder os valores de estado estacionário em 50% ou mais por breves períodos. O projeto adequado do sistema inclui válvulas de alívio ajustadas 10-15% acima da pressão máxima de operação para capturar esses transientes antes que danifiquem os componentes. A própria válvula pode suportar picos de pressão ocasionais que excedem os valores nominais, mas a operação sustentada acima das classificações reduzirá a vida útil.
A capacidade de fluxo interage com a pressão de maneiras importantes para aplicações reais. A classificação nominal de 300 l/min assume valores específicos de queda de pressão na válvula. Se você estiver operando com vazões mais baixas, a queda de pressão diminui. Empurre em direção ao fluxo máximo e a queda de pressão aumentará, o que significa que sua bomba precisa gerar pressão mais alta para superar a resistência da válvula e a carga. As curvas de vazão do fabricante mostram essas relações e você deve consultá-las ao dimensionar bombas e estimar a eficiência do sistema.
Considerações sobre montagem e instalação
A válvula de controle direcional 4WEH 16 J segue a norma ISO 4401-07-07-0-05, o que garante compatibilidade com superfícies de montagem CETOP 7. Essa padronização significa que você pode potencialmente substituir válvulas de fabricantes diferentes sem redesenhar o coletor de montagem, embora você deva verificar se todas as especificações correspondem antes de tentar substituições. O padrão dos parafusos de montagem, a localização das portas e as dimensões gerais do envelope seguem os padrões da indústria que existem há décadas.
A instalação requer atenção a vários fatores além de apenas aparafusar a válvula a um coletor. A configuração de alimentação do piloto, indicada pela posição 12 no código de pedido, determina como o óleo piloto e de drenagem fluem através do sistema. A configuração padrão utiliza alimentação de piloto externo e dreno externo, que isola as passagens internas da válvula da contrapressão na linha do tanque. Esta configuração funciona melhor para aplicações onde a linha do tanque pode sofrer pressão elevada de outros componentes.
Configurações alternativas incluem alimentação piloto interna com dreno externo (código E) ou alimentação e dreno totalmente internos (código ET). A opção totalmente interna simplifica o encanamento, mas torna a válvula sensível à contrapressão na linha do tanque. Se a pressão na linha do tanque exceder alguns bar, isso poderá interferir na operação do piloto e causar mudanças lentas ou incompletas. A maioria dos engenheiros prefere configurações de drenagem externa (porta Y) para aplicações críticas onde a confiabilidade é mais importante do que o encanamento simplificado.
Compatibilidade de temperatura e fluidos
A faixa de temperatura operacional vai de -20°C a +80°C para materiais de vedação padrão. Esta linha cobre a maioria dos ambientes industriais, embora instalações extremamente frias possam exigir sistemas de aquecimento ou compostos de vedação alternativos. O limite superior de 80°C representa a temperatura de operação contínua. Breves excursões até 90°C ou um pouco mais não danificarão imediatamente a válvula, mas altas temperaturas sustentadas aceleram a degradação da vedação e aumentam o vazamento interno.
A válvula de controle direcional 4WEH 16 J vem de fábrica com vedações NBR (borracha nitrílica), adequadas para óleos hidráulicos à base de petróleo, como graus HL e HLP. Se sua aplicação envolve fluidos resistentes ao fogo, ésteres sintéticos ou operação em temperaturas mais altas, você deve especificar vedações FKM (fluoroelastômero) usando o código V na posição 14. O FKM suporta temperaturas de até 120°C e resiste a uma ampla gama de produtos químicos, embora custe mais e possa ter diferentes características de conjunto de compressão.
A limpeza do fluido impacta diretamente a vida útil da válvula. As folgas estreitas entre o carretel e o furo (normalmente de 5 a 15 micrômetros) significam que partículas de contaminação podem causar aderência, desgaste excessivo ou operação irregular. Almeje níveis de limpeza de ISO 4406 16/13 ou superior, o que requer filtração na faixa de 10 micrômetros com proporções beta de 75 ou superiores. A análise regular do óleo ajuda a detectar problemas de contaminação antes que eles causem falhas.
Compreendendo os métodos de centralização de spool
As configurações padrão da válvula de controle direcional 4WEH 16 J usam centralização por mola, o que significa que as molas mecânicas empurram o carretel de volta para a posição neutra quando você desenergiza ambos os solenóides. Esta abordagem fornece centralização confiável e posicionamento positivo sem exigir energia elétrica contínua. As molas geram força suficiente para superar o atrito e qualquer desequilíbrio de pressão residual, garantindo que o carretel atinja a posição central mesmo que o sistema não seja perfeitamente simétrico.
A centralização hidráulica, indicada pelo código H na posição 05, utiliza pressão piloto em vez de molas para manter o carretel centralizado. Esta opção é adequada para aplicações com cargas de alta inércia, onde a centralização da mola pode permitir que o carretel desvie ligeiramente sob forças transitórias. A centralização hidráulica proporciona um posicionamento mais rígido e melhor resistência a cargas de choque, embora exija a presença de pressão piloto para que a centralização funcione. Se você perder a pressão piloto com a centralização hidráulica, o carretel poderá não retornar à centralização de maneira confiável.
A escolha entre centralização por mola e hidráulica envolve compensações. A centralização por mola oferece simplicidade e funciona mesmo durante sequências de desligamento do sistema. A centralização hidráulica proporciona melhor estabilidade de posição sob cargas dinâmicas, mas acrescenta uma dependência da disponibilidade da pressão piloto. A maioria das aplicações industriais utiliza centralização por mola, a menos que características específicas de carga exijam maior estabilidade da centralização hidráulica.
Lidando com dinâmicas de comutação e picos de pressão
O tempo de comutação de 100 milissegundos da válvula de controle direcional 4WEH 16 J reflete a operação piloto de dois estágios. Este atraso inclui o tempo para a válvula piloto mudar, a pressão piloto aumentar na câmara de controle e o carretel principal se mover para sua nova posição. Embora 100 milissegundos pareçam rápidos em termos humanos, representam várias centenas de rotações para um motor funcionando a 1.800 RPM ou um movimento substancial para um cilindro operando em alta velocidade.
Durante esse intervalo de comutação, a pressão pode aumentar à medida que os caminhos de fluxo se fecham antes que novos caminhos se abram totalmente. A gravidade depende da dinâmica do sistema, incluindo vazão da bomba, capacidade do acumulador e inércia da carga. Os engenheiros usam diversas técnicas para gerenciar esses transientes. Inserções de estrangulamento com códigos como B12 (orifício de 1,2 mm) restringem o fluxo durante a mudança, retardando a transição e reduzindo picos de pressão. Válvulas de choque externas, ajustadas logo acima da pressão normal de operação, podem abrir brevemente para absorver transientes.
Outra abordagem envolve o ajuste das características da válvula piloto usando códigos S ou S2 na posição 13 do sistema de pedidos. Essas modificações alteram a geometria da válvula piloto para alterar a rapidez com que a pressão piloto aumenta, o que afeta a velocidade de deslocamento do carretel principal. Mudanças mais lentas reduzem picos de pressão, mas aumentam o tempo de ciclo. Encontrar o equilíbrio certo requer testes com sua aplicação específica, e muitos engenheiros começam com configurações padrão antes de adicionar modificações se os transientes forem problemáticos.
Comparação com tipos alternativos de válvulas
A válvula de controle direcional 4WEH 16 J concorre com diversas alternativas no mercado de válvulas industriais. A Eaton Vickers oferece a série DG5V-8-H, que usa montagem CETOP 7 (chamada tamanho 8 na nomenclatura Vickers) e suporta classificações de pressão semelhantes. A série D41VW da Parker e as válvulas D66x da Moog também atendem ao mesmo espaço de aplicação. Cada fabricante traz recursos e características de desempenho ligeiramente diferentes.
As classificações de fluxo variam de acordo com o fabricante, em parte devido aos diferentes padrões de classificação. Alguns fabricantes citam o fluxo máximo com quedas de pressão mais baixas, o que faz com que suas especificações pareçam mais impressionantes, mas não refletem o desempenho no mundo real. Ao comparar válvulas, você precisa examinar as curvas de vazão reais em sua pressão operacional, em vez de confiar apenas nos números de vazão máximos. A classificação de 300 l/min do 4WEH 16 J é conservadora e alcançável em aplicações típicas.
Os prazos de entrega representam uma consideração prática. O 4WEH 16 J pode ter prazos de entrega de até 21 semanas para algumas configurações, o que requer planejamento antecipado e potencialmente manter peças sobressalentes críticas em estoque. Fornecedores alternativos podem oferecer prazos de entrega mais curtos, e fontes de backup qualificadas fazem sentido para aplicações críticas de produção. Apenas certifique-se de que as válvulas substitutas atendam a todas as especificações, incluindo dimensões de montagem, capacidade de vazão, classificações de pressão e características de resposta.
Requisitos de manutenção e vida útil
A manutenção adequada prolonga significativamente a vida útil da válvula de controle direcional 4WEH 16 J. Mudanças regulares de óleo e substituições de filtros evitam que a contaminação se acumule nas folgas estreitas entre o carretel e o furo. A maioria dos sistemas hidráulicos se beneficia de trocas de óleo a cada 2.000 a 4.000 horas de operação, embora as condições operacionais e os resultados da análise de óleo devam orientar o cronograma real.
O desgaste da vedação representa o principal fator limitante da vida útil das válvulas hidráulicas. À medida que as vedações se degradam, o vazamento interno aumenta, levando a uma operação lenta, eficiência reduzida e, eventualmente, falha total na mudança. As vedações NBR normalmente duram de 10.000 a 20.000 horas em óleo limpo em temperaturas moderadas. As vedações FKM podem durar mais, especialmente em temperaturas elevadas, onde o NBR se degradaria rapidamente. Observar o aumento dos tempos de mudança ou o desvio do cilindro indica desgaste da vedação e sugere futuras necessidades de manutenção.
Estão disponíveis kits de vedação (número de peça R900306345 para algumas configurações) que incluem todos os componentes de desgaste. A reconstrução de uma válvula requer condições de trabalho limpas, ferramentas adequadas e atenção à limpeza. Muitas operações preferem trocar válvulas sobressalentes reconstruídas durante o horário de produção e reconstruir válvulas com falha durante períodos de manutenção programada. Essa abordagem minimiza o tempo de inatividade e garante que os técnicos possam dedicar o tempo necessário para limpeza e inspeção adequadas.
Solução de problemas comuns
Quando a válvula de controle direcional 4WEH 16 J não muda ou muda incompletamente, existem diversas causas potenciais. Comece pelo lado elétrico, verificando se os solenóides recebem tensão e corrente adequadas. Um multímetro pode confirmar a tensão no conector e a medição da corrente verifica se a bobina não está aberta ou em curto. O comando manual (N9) permite testar se a válvula pode mudar mecanicamente mesmo se o controle elétrico não estiver funcionando.
Pressão piloto insuficiente causa mudanças lentas ou incompletas. Meça a pressão na porta X para verificar se ela está dentro da faixa de 5 a 12 bar. A baixa pressão piloto pode resultar de um filtro piloto obstruído, restrições nas linhas de alimentação do piloto ou problemas com a própria válvula piloto. A alta contrapressão na linha do tanque (com configurações de drenagem interna) também pode reduzir a pressão piloto efetiva, opondo-se ao sinal piloto.
O travamento relacionado à contaminação geralmente aparece como problemas intermitentes ou válvulas que mudam em uma direção, mas não na outra. Se você suspeitar de contaminação, verifique a limpeza do óleo e examine os filtros em busca de detritos incomuns. Às vezes, você pode liberar uma válvula presa energizando repetidamente os solenóides enquanto bate suavemente no corpo da válvula com um martelo macio, embora isso proporcione apenas um alívio temporário. A limpeza ou substituição adequada torna-se necessária para uma correção permanente.
Considerações de custos e estratégia de compras
O preço de mercado da válvula de controle direcional 4WEH 16 J normalmente varia de US$ 1.300 a US$ 2.000, dependendo da configuração, quantidade e fornecedor. Opções personalizadas, como vedações especiais, centralização hidráulica ou características de resposta modificadas, empurram os preços para o nível mais alto. As compras por volume geralmente garantem descontos, e estabelecer um relacionamento com um distribuidor pode melhorar os preços e os prazos de entrega.
Os prazos de entrega estendidos para algumas configurações significam que você precisa planejar cuidadosamente a aquisição. Para aplicações críticas de produção, manter uma válvula sobressalente em estoque faz sentido, apesar do custo de capital. Calcule o custo do tempo de inatividade para a sua operação – se uma única hora de perda de produção exceder o custo de uma válvula sobressalente, o caso de negócios para o inventário torna-se simples. Algumas operações mantêm um conjunto de válvulas reconstruídas que são rotacionadas durante o serviço como substituições preventivas.
As opções de pagamento variam de acordo com o fornecedor e a região. Alguns distribuidores em mercados como a Índia oferecem planos EMI (parcela mensal equiparada) que distribuem o custo ao longo do tempo, o que pode ajudar na gestão do fluxo de caixa. Os prazos padrão podem ser de 30 ou 60 dias líquidos. Para pedidos grandes ou relacionamentos contínuos, faz sentido negociar condições de pagamento favoráveis como parte do pacote de valor total.
Melhores práticas de integração de sistemas
A integração da válvula de controle direcional 4WEH 16 J em um sistema hidráulico requer atenção a vários fatores além da própria válvula. O projeto de centro fechado funciona melhor com bombas de deslocamento variável que podem reduzir o fluxo em resposta à pressão do sistema. As bombas de deslocamento fixo requerem fluxo contínuo através de uma válvula de alívio em neutro, o que desperdiça energia e gera calor. Se você estiver preso a uma bomba fixa, considere se um projeto de válvula de centro aberto poderia servir melhor.
O design do coletor afeta o desempenho e a facilidade de manutenção. Transportar a válvula diretamente para um coletor simplifica o encanamento, mas torna a substituição da válvula mais complicada, pois é necessário drenar o coletor e interromper várias conexões. Alguns projetos usam placas sanduíche ou subplacas que permitem remover a válvula enquanto mantêm outras conexões hidráulicas. A compensação envolve custo adicional e volume de instalação um pouco maior.
A proteção do circuito merece uma reflexão cuidadosa. Uma válvula de alívio de ação direta em paralelo com a válvula de controle direcional 4WEH 16 J pode capturar transientes de pressão mais rapidamente do que o alívio do sistema principal. Ajuste esta válvula de choque cerca de 30-50 bar acima da pressão normal de operação para que ela não interfira na operação normal, mas abra rapidamente durante transientes. A capacidade de fluxo precisa apenas lidar com breves picos, portanto uma válvula relativamente pequena funciona bem.
Exemplos de aplicativos e casos de uso
As máquinas de moldagem por injeção representam uma aplicação comum para o 4WEH 16 J. Essas máquinas exigem controle confiável de grandes cilindros hidráulicos que fornecem força de fixação e pressão de injeção. O design de centro fechado combina bem com os sistemas de bombas variáveis normalmente usados em máquinas de moldagem modernas. Os tempos de ciclo medidos em segundos acomodam a velocidade de comutação de 100 milissegundos da válvula sem penalidades.
As prensas de conformação de metal usam válvulas de controle direcional para posicionar os aríetes e controlar as operações de conformação. As aplicações de prensa geralmente envolvem altas forças em velocidades relativamente lentas, o que significa alta pressão, mas taxas de fluxo moderadas. A classificação de pressão de 350 bar da versão H 4WEH 16 J suporta essas cargas confortavelmente. A construção robusta suporta cargas de choque e vibrações comuns em ambientes de prensas.
Equipamentos de construção como escavadeiras e carregadeiras podem usar essas válvulas em determinadas aplicações, embora equipamentos móveis empreguem mais comumente sistemas de detecção de carga com diferentes configurações de válvula. Equipamentos de construção estacionários, como bombas de concreto ou manipuladores de materiais, podem se beneficiar dos recursos do 4WEH 16 J. A principal consideração envolve combinar as características da válvula com o tempo de ciclo da aplicação, perfil de carga e condições ambientais.
Tomando a decisão final
A escolha da válvula de controle direcional 4WEH 16 J envolve avaliar se suas características atendem aos requisitos de sua aplicação. O design de centro fechado, a operação piloto e a montagem CETOP 7 o tornam adequado para tipos específicos de sistemas. Se você estiver trabalhando com bombas de deslocamento variável, precisar de alta capacidade de pressão e puder acomodar o tempo de resposta, esta válvula merece séria consideração.
O sistema de código de pedido requer atenção cuidadosa para selecionar a configuração correta. A posição 01 determina a classificação de pressão (H para 350 bar), a posição 10 define a tensão (G24 para 24 VCC) e a posição 12 controla a configuração da alimentação do piloto. Dedicar algum tempo para entender esses códigos e consultar o suporte técnico evita erros de pedido que levam a atrasos e possíveis problemas de compatibilidade.
Considere o custo total de propriedade, não apenas o preço de compra inicial. Considere os ganhos de eficiência energética decorrentes do projeto do centro fechado, dos requisitos de manutenção, da vida útil esperada e da disponibilidade de peças sobressalentes. Uma válvula que custa mais inicialmente, mas que oferece melhor confiabilidade e menor consumo de energia, muitas vezes se mostra mais barata ao longo de sua vida útil. O 4WEH 16 J estabeleceu um histórico em aplicações industriais, o que reduz o risco de problemas inesperados e proporciona confiança no desempenho a longo prazo.
