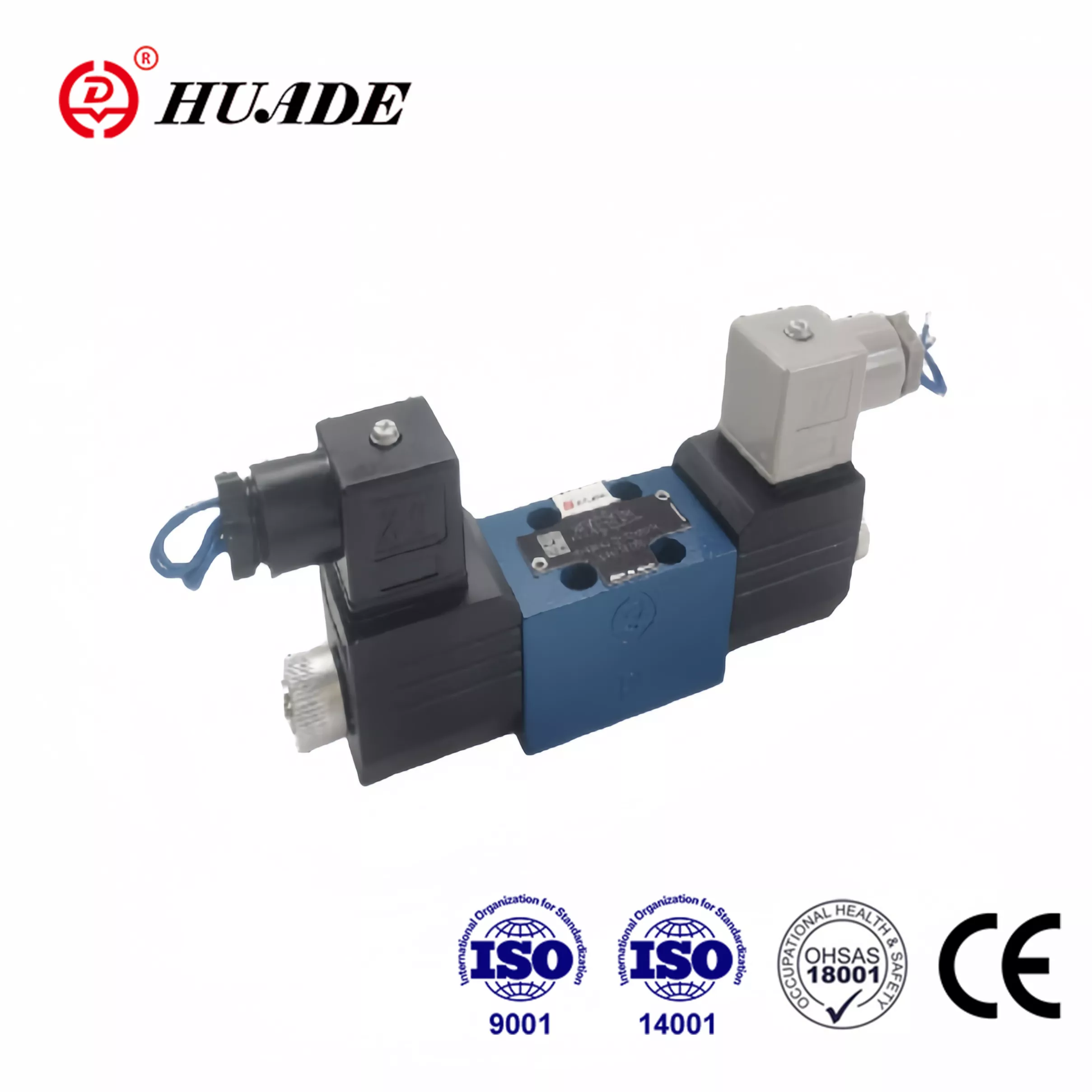

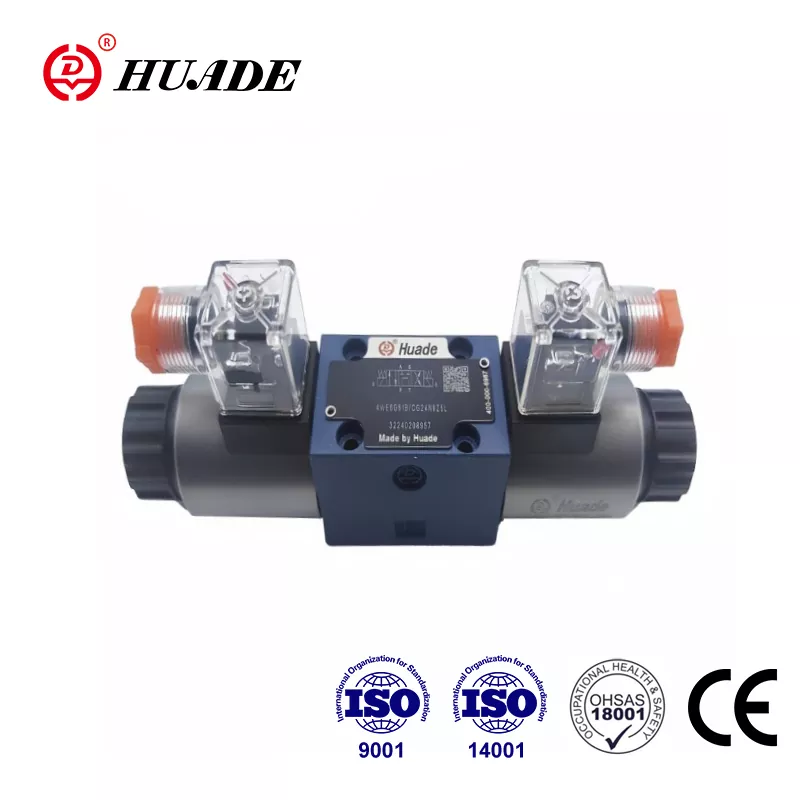

Cooperação estratégica entre os governos chinês e alemão desde 1979, Huade incorporou tecnologia de ponta da Rexroth. A válvula de carretel direcional Huade® WE 4 é uma alternativa acessível ao mesmo modelo oferecido pela Rexroth. Huade dá grande ênfase à qualidade. Huade possui um sistema de testes rigoroso para garantir que cada válvula direcional tenha desempenho superior. A série de válvulas solenóides passou pela certificação CE. As válvulas hidráulicas Huade® são amplamente utilizadas em máquinas de engenharia e construção, metalurgia, máquinas-ferramentas, proteção ambiental, construção naval, aeroespacial, trânsito ferroviário, petróleo e petroquímica, indústria militar e outros campos. É uma marca nacional confiável na China.
|
Dados técnicos hidráulicos |
||
|
Pressão máxima de operação - Portas A, B, P （㎫） |
até 21.0 |
|
|
Porta T（㎫） |
10.0. Com os símbolos A ou B, a porta T deve ser usada como porta de vazamento |
|
|
Fluxo máximo (L/min) |
até 25 |
|
|
Fluido de pressão |
Óleo mineral ou éster de fosfato |
|
|
Faixa de viscosidade (mm2/s) |
2,8 a 500 |
|
|
Faixa de temperatura do fluido de pressão （℃） |
-30~+80 |
|
|
Grau de contaminação (㎛) |
Grau máximo permitido de contaminação do fluido hidráulico de acordo com NAS 1638 classe 9. Portanto, recomendamos um filtro com uma taxa de retenção mínima de β≥ 75 |
|
|
Peso (kg) |
Válvula com 1 solenóide 0,9 |
|
|
Dados técnicos elétricos |
||
|
Tensões disponíveis (V) |
12.24.220.110R 220R |
|
|
Consumo de energia (W) |
22 |
|
|
Obrigação |
contínuo |
|
|
Tempo de troca |
LIGADO (ms) |
20 a 30 |
|
DESLIGADO (ms) |
10 a 20 |
|
|
Máx. temperatura ambiente (℃) |
+50 |
|
|
Máx. temperatura da bobina （℃） |
+150 |
|
|
Proteção conforme DIN 40 050 |
IP65 |
|
|
Frequência de comutação (ciclos/h) |
15000 |
|
|
Com conexão elétrica, o condutor de proteção (PE) deve ser conectado de acordo com os regulamentos relevantes |
||
Características:
▶ As válvulas direcionais do tipo WE 4 são válvulas de carretel direcionais operadas por solenóide
▶ Solenóides de pino úmido de corrente contínua ou alternada
▶ Padrão de portabilidade para ISO 4401 e CETOP - RP 121H
Aplicativo:
As válvulas direcionais do tipo WE 4 são válvulas de carretel direcionais operadas por solenóide. Eles controlam o início, a parada e a direção de um fluido.
Estas válvulas direcionais consistem basicamente na carcaça (1), um ou dois solenóides (2), o carretel de controle (3) e uma ou duas molas de retorno (4).
O carretel de controle (3) é mantido pela mola de retorno (4) na posição central ou inicial (exceto para carretéis com retenção). O carretel de controle (3) é acionado através de solenóides de pino úmido (2). Na condição energizada. A força do solenóide (2) atua através do êmbolo (5) no carretel de controle (3) e desloca o mesmo da sua posição de repouso para a posição final desejada. Assim, o padrão de fluxo necessário de P para A e de B para Tor, de P para B e de A para T, é selecionado. Quando o solenóide (2) é desenergizado, o carretel de controle (3) retorna ao seu neutro
Esta versão é uma válvula direcional com 2 posições de comutação e posição pela mola de retorno (4). Um acionamento manual coberto é fornecido para que o carretel de controle (3) possa ser operado sem
energizando o solenóide.
Vista em corte de 4WE 4-10B
