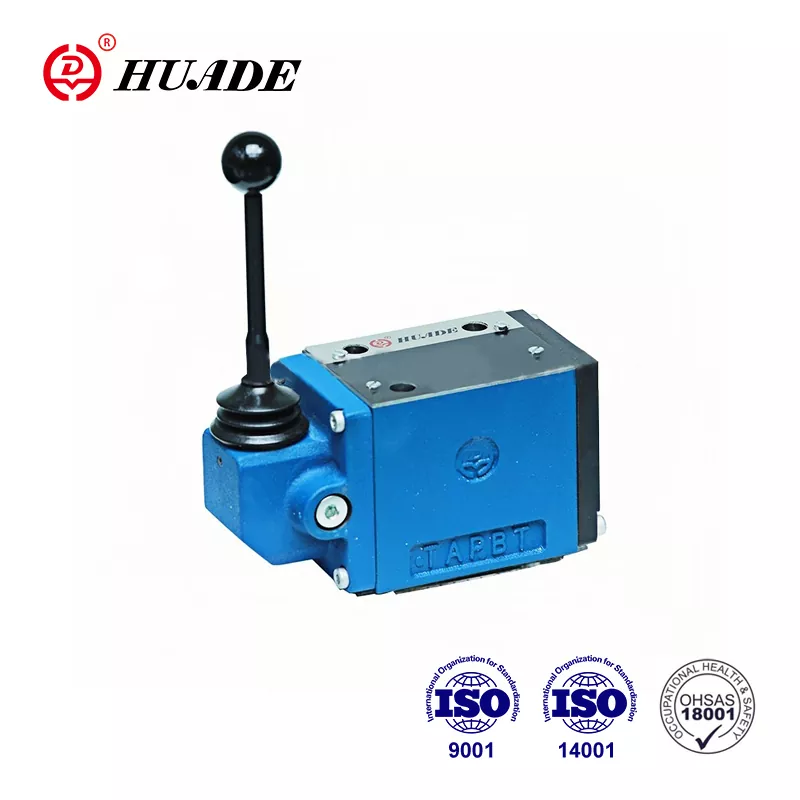

Válvula de controle direcional WMM 10

Huade é uma empresa estatal conhecida chinesa especializada em tecnologia de controle hidráulico. As válvulas Huade® WMM 10 podem substituir completamente a mesma série oferecida pela Rexroth devido a duas experiências de cooperação de longo prazo com Rexroth. É competitivo com boa qualidade e preço mais baixo. Esta válvula direcional desfruta de um serviço de manutenção gratuito dentro do período de garantia de um ano. A fábrica passou por ISO9001, ISO14001 e OH SAS18001. As válvulas hidráulicas de Huade são amplamente utilizadas na indústria militar e em outros campos devido ao desempenho superior.

Parâmetro do produto da válvula de controle direcional WMM 10

Recurso do produto e aplicação da válvula de controle direcional WMM 10

Características:

▶ Válvula de carretel direcional acionada direta com alavanca de mão

▶ com retorno da primavera ou detentor, opcional

▶ para montagem de subplicação

▶ Padrão de porta para DIN 24 340 Formulário A, ISO 4401 e CETOP - RP 121H

Aplicativo:

O tipo de válvula direcional WMM 10 adota a conexão da placa, que tem as vantagens de tamanho pequeno, grande capacidade de fluxo e boa confiabilidade em comparação com outras válvulas da série doméstica. É amplamente utilizado em máquinas de construção, máquinas químicas, máquinas industriais leves, locomotivas e outras indústrias.

Funções, seção e símbolos da válvula de controle direcional WMM 10

As válvulas do tipo WMM 10 são válvulas direcionais de alavanca de alavanca manual. Eles controlam o início, a parada e a direção de um fluxo.

As válvulas direcionais compreendem basicamente uma alavanca de alojamento, alavanca manual, pool de controle ③, bem como uma ou duas molas de retorno. Na condição não operada, a bobina de controle é mantida na posição neutra ou na sua posição inicial pelas molas de retorno ④. O spool de controle é acionado através da alavanca manual ②, isso atua através de uma junta e o pino diretamente no carretel de controle ③. O carretel é retirado de sua posição de descanso para a posição comutada necessária. Depois que a alavanca da mão ② foi devolvida à posição comutada zero, o carretel ③ é devolvido à posição neutra através das molas de retorno ④.

Tipo 4wmm ../ f .. (com detenções)

Essas válvulas são válvulas de controle direcionais de 2 ou 3 posição que são equipadas com um detentor, que opera em todas as posições comutadas

Vista de corte do tipo WMM10 ... 30B
