Cooperando duas vezes com a Rexroth desde 1979, Huade incorporou tecnologia de ponta da Rexroth. A válvula Huade® WMU pode substituir completamente o mesmo modelo oferecido pela Rexroth. É competitivo com boa qualidade e preço mais baixo. Todas as válvulas direcionais têm garantia de um ano e, durante o período de garantia, você pode usufruir de serviços de manutenção gratuitos. Huade opera mais de 750 peças de equipamentos de produção importados dos EUA, Japão, Alemanha e Suíça. Isso coloca grande ênfase na qualidade. A fábrica passou ISO9001, ISO14001 e OH SAS18001. As válvulas hidráulicas Huade® são amplamente utilizadas na indústria militar e em outras áreas devido ao desempenho superior.
|
Tamanho |
6 |
10 |
|||
|
Máximo |
porta A.B.P(㎫) |
para 31,5 |
|||
|
porta T (㎫) |
para 6 |
para 16 |
|||
|
Nos símbolos A e B, a porta T deve ser usada como conexão de dreno |
|||||
|
Fluxo máximo (L/min) |
até 60 |
até 120 |
|||
|
Seção transversal de fluxo |
para o símbolo Q, 6% da seção transversal nominal |
||||
|
para símbolo W, 3% da seção transversal nominal |
|||||
|
Fluido de pressão |
Óleos minerais (para vedação NBR) ou |
||||
|
Faixa de temperatura do fluido de pressão (℃) |
-30~+80 |
||||
|
Faixa de viscosidade (mm2/s) |
2,8 a 500 |
||||
|
Peso (kg) |
aprox.1,4 |
aprox.3,3 |
|||
|
Força operacional na alavanca do rolo |
na pressão zero do tanque |
100 a 121 |
válvula de duas posições |
70 a 140 |
|
|
(N) |
a uma pressão |
184 a 205 |
válvula de três posições |
70 a 175 |
|
Características:
▶ Válvula de carretel direcional de operação direta com operação de rolo ajustável
▶ O conjunto da alavanca do rolo pode ser escalonado em 90°
▶ As forças radiais absorvem de forma confiável (até 30°)
▶ 19 tipos de função de carretel padrão

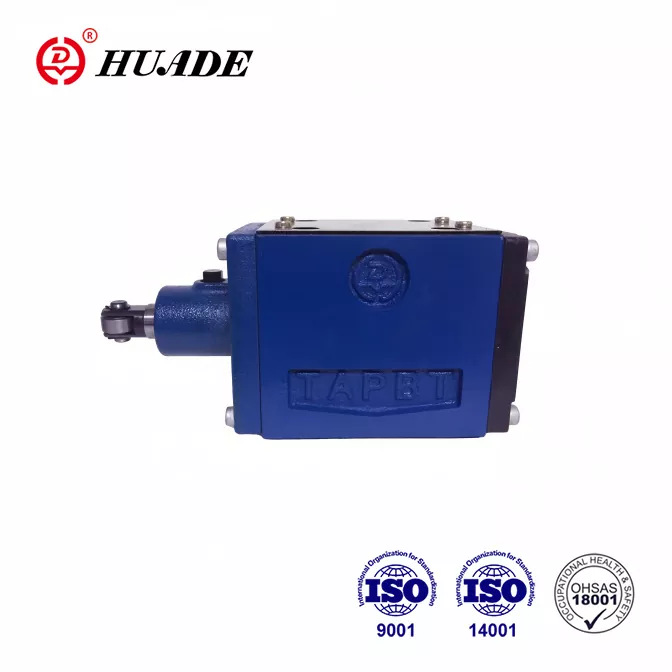

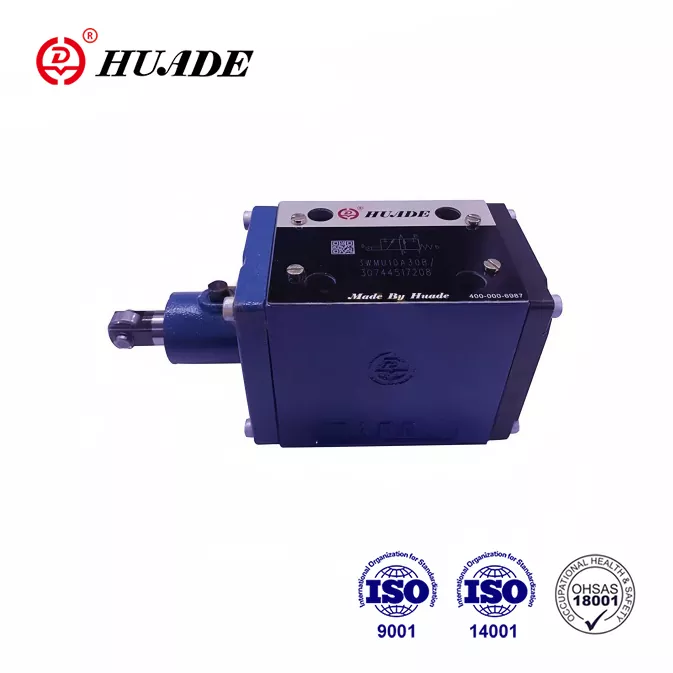

As válvulas direcionais WMU são válvulas direcionais operadas por rolo. São compostos basicamente pela carcaça (1), pela alavanca do rolete (2), pelo carretel de controle (3) e pela mola de retorno (4).
Um acelerador plug-in é necessário se um fluxo maior que o valor permitido puder ocorrer enquanto o carretel da válvula estiver de uma posição para outra. O orifício de encaixe é instalado na porta P da válvula direcional.
Devido à limitação das condições de trabalho, a vazão da válvula pode exceder a vazão especificada nas curvas características durante o processo de comutação. Neste caso, é necessário um acelerador. É instalado na porta P ou no circuito de óleo da válvula.
