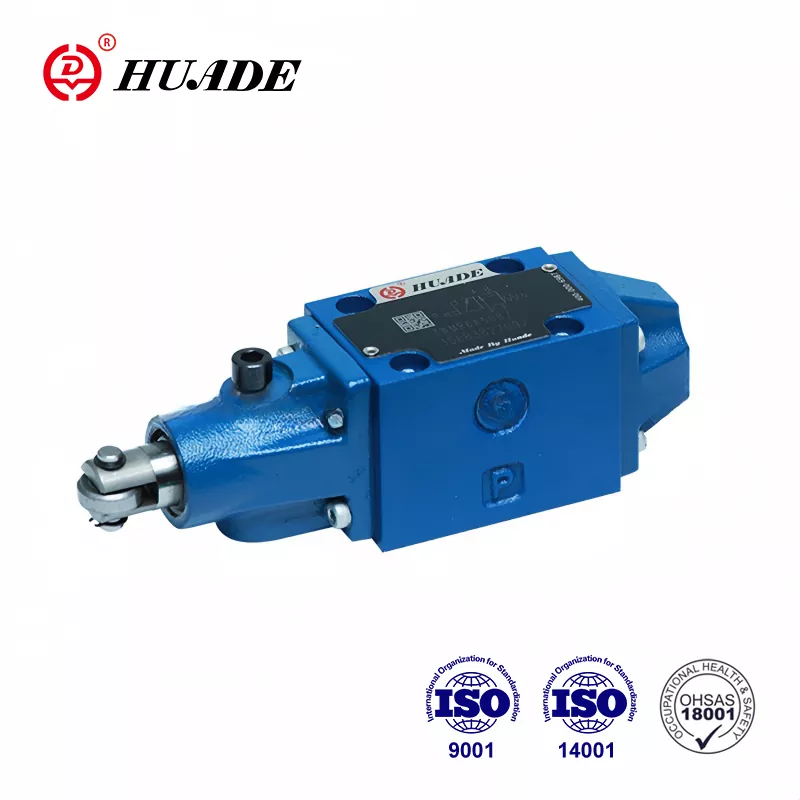

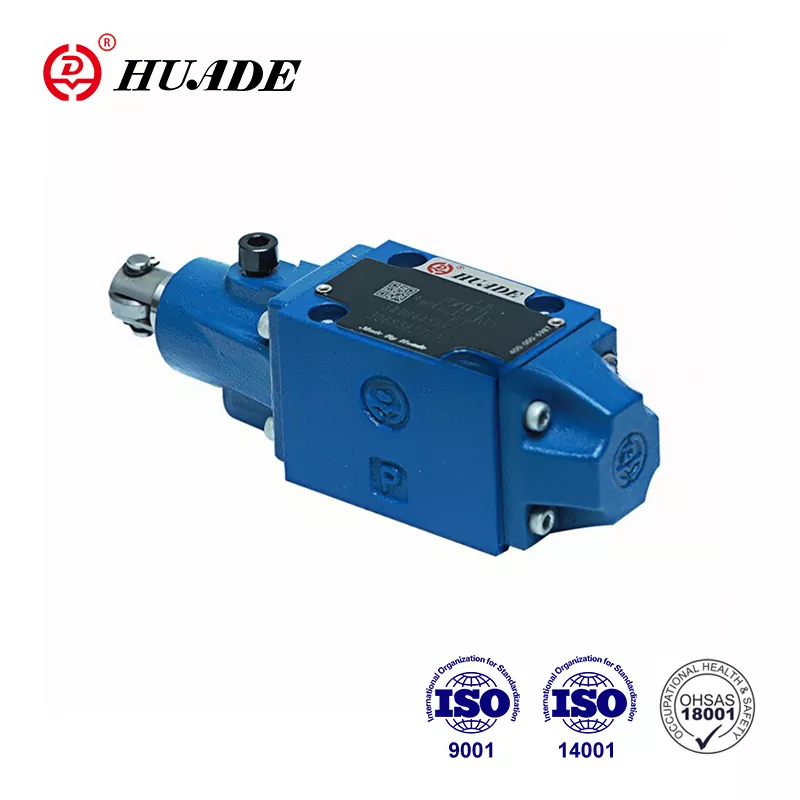

Válvula de controle direcional WMR

• Recursos do produto: operação direta de rolos, design compatível com Rexroth, 19 funções padrão de spool
• Especificações: tamanho 6/10, até 31,5 MPa pressão, fluxo até 60/120 l/min
• Aplicações: máquinas de construção, metalurgia, máquinas -ferramentas, construção naval, aeroespacretryclaude podem cometer erros. Por favor, verifique as respostas. Soneto 4

Enviar consulta Baixar PDF

Descrição do produto

Huade é uma empresa estatal conhecida chinesa especializada em sistema hidráulico. Huade teve duas experiências de cooperação de longo prazo com Rexroth de 1979. A válvula WMR Huade® é uma alternativa acessível à mesma série de Rexroth. Essa válvula direcional desfruta do serviço de manutenção gratuito dentro do período de garantia de um ano. Huade coloca um grande estresse na qualidade. A fábrica passou por ISO9001, ISO14001 e OH SAS18001. As válvulas hidráulicas Huade® são amplamente utilizadas em máquinas de engenharia e construção, metalurgia, metralhadora, proteção ambiental, construção naval, aeroespacial, transporte ferroviário, petróleo e petroquímico, indústria militar e outros campos. É uma marca confiável na China.

Parâmetro do produto da válvula de controle direcional WMR

Tamanho		6		10
Máximo pressão de trabalho	Porto A. B. P (㎫)	a 31.5
	Porta T (㎫)	a 6		a 16
Nos símbolos A e B, a porta T deve ser usada como uma conexão de drenagem Se a pressão operacional estiver acima da pressão permitida na porta T
Fluxo máximo (l/min)		até 60		até 120
Seção transversal de fluxo (Posição de controle 0		para símbolo q, 6% da seção transversal nominal
		para símbolo W, 3% da seção transversal nominal
Fluido de pressão		Óleos minerais (para selo NBR) ou éster de fosfato (para selo FPM)
Faixa de temperatura do fluido de pressão （℃）		-30 ～+80
Faixa de viscosidade (mm2/s)		2,8 a 500
Peso (kg)		aprox.1.4 100 a 121		aprox.3.3
Força operacional na alavanca de rolo		A pressão do tanque zero	100 a 121	Válvula de duas posições	70 a 140
(N)		a uma pressão	184 a 205	Válvula de três posições	70 a 175

Recurso do produto da válvula de controle direcional WMR

Características:

▶ Válvula de carretel direcional de operação direta com operação de rolo ajustável

▶ O conjunto da alavanca do rolo pode ser pisado em 90 °

▶ Forças radiais absorvem de maneira confiável (até 30 °)

▶ Função de bobo padrão de 19 tipos

Funções, seção e símbolos da válvula de controle direcional WMR

Válvulas direcionais Tipo WMR são válvulas direcionais operadas por rolo.

Eles basicamente consistem no alojamento (1), na alavanca do rolo (2), no carretel de controle (3) e no retorno

primavera (4).

Um acelerador de plug-in é necessário se o fluxo maior que o valor permitido pode ocorrer enquanto o carretel da válvula estiver sendo de uma posição para outra. O orifício de plug-in é ajustado na porta P da válvula direcional.

Vista de corte do WMR 6

Acelerador de cartucho
