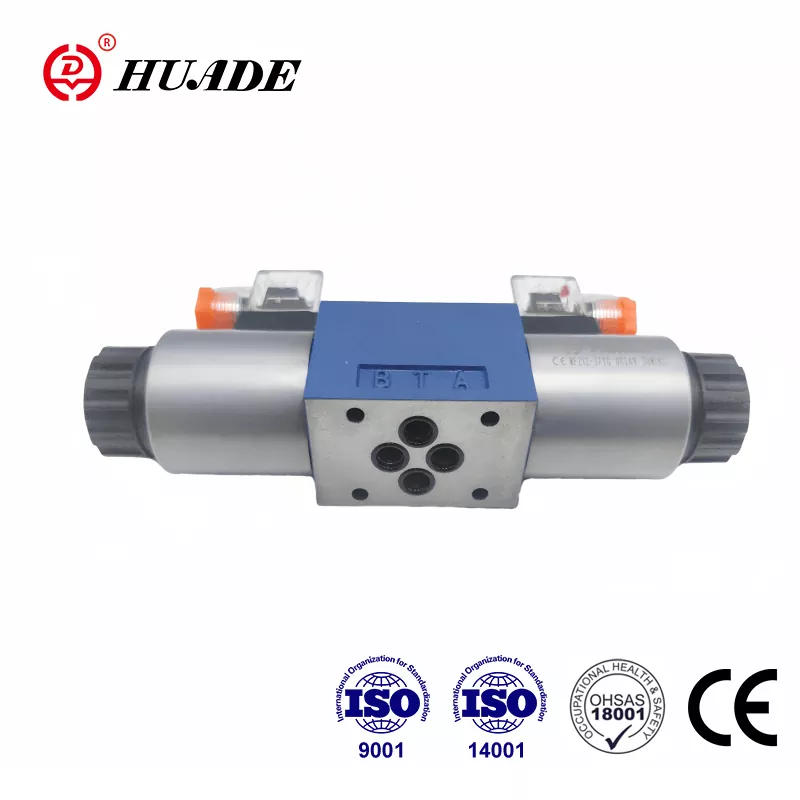

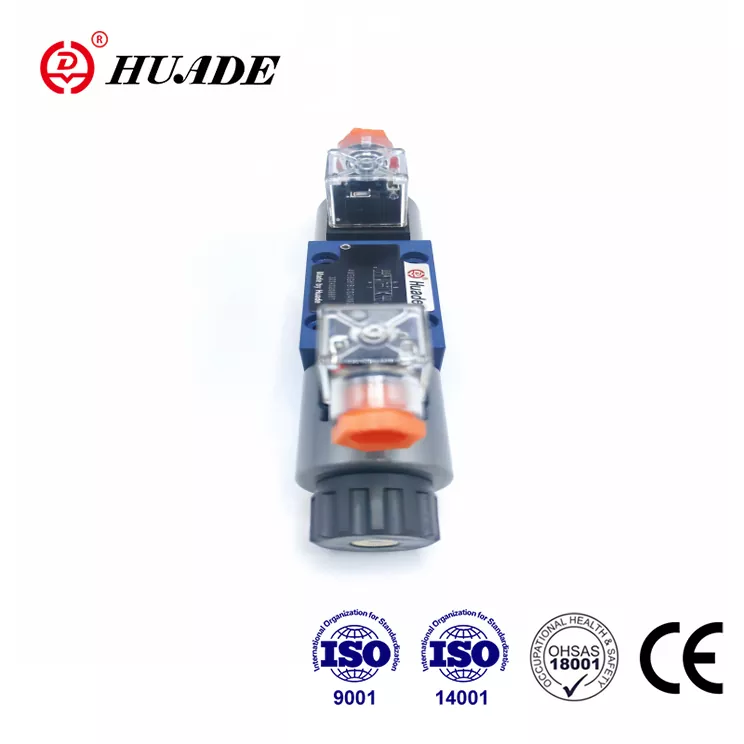

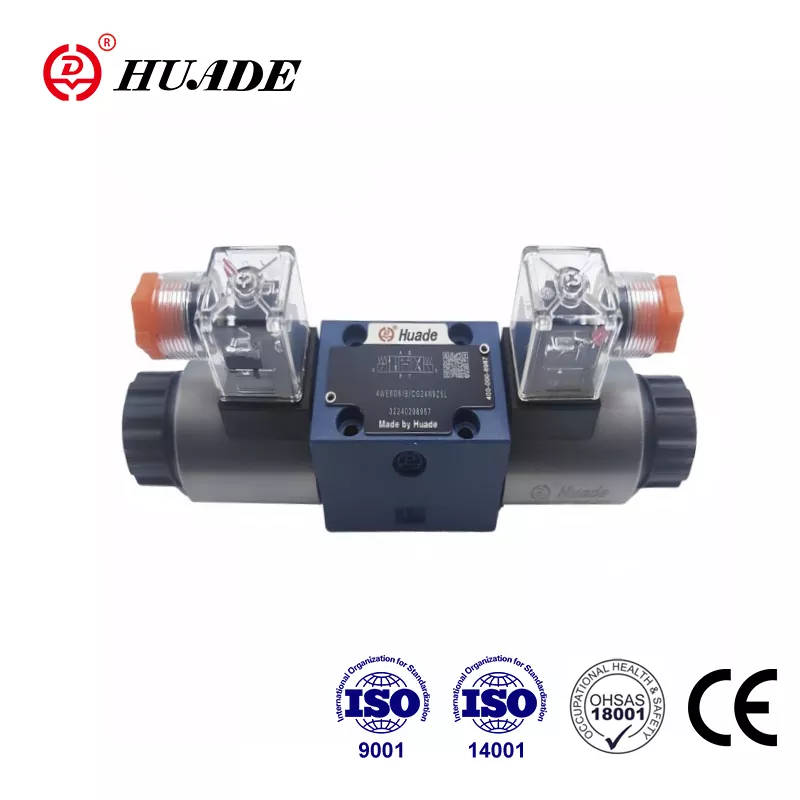

Válvula de controle direcional nós 5 para rexroth

Cooperação com Rexroth duas vezes a partir de 1979, Huade incorporou tecnologia de ponta de Rexroth. Huade Brand We 5 Válvula direcional de spool é uma alternativa acessível ao mesmo modelo oferecido por Rexroth. A Huade opera mais de 750 equipamentos de produção de peças importados de nós, Japão, Alemanha e Suíça. Huade coloca um grande estresse na qualidade para garantir que todas as válvulas direcionais tenham desempenho superior. A série de válvulas direcionais solenóides passou pela certificação CE. O sistema de P&D e gerenciamento de produção atende ao ISO9001, ISO14001 e ISO45001. As válvulas hidráulicas da marca Huade são amplamente utilizadas na indústria militar e em outros campos na China devido ao desempenho estável.

Parâmetro do produto da válvula de controle direcional nós 5 para rexroth

Recurso do produto da válvula de controle direcional We 5 para rexroth

Características:

▶ Válvula de bobina direcional do solenóide direto acionado

▶ PIN molhado DC ou solenóides CA

▶ Conexão de subplicação

Aplicativo:

As válvulas direcionais do tipo We5 são válvulas direcionais operadas por solenóides. Eles controlam o início, a parada e a direção de um fluido. Esta válvula é amplamente utilizada em vários sistemas hidráulicos e válvulas piloto de várias válvulas de pressão.

Funções, seção da válvula de controle direcional, 5 para Rexroth

Essas válvulas direcionais consistem basicamente no alojamento (1), um ou dois solenóides (2), o carretel de controle (3) e uma ou duas molas de retorno (4).

O carretel de controle (3) é mantido pela mola de retorno (4) na posição central ou na posição inicial (exceto em carretels detendados). O carretel de controle (3) é acionado através de solenóides de pinos úmidos (2). Na condição energizada. A força do solenóide (2) atua através do êmbolo (5) no carretel de controle (3) e muda a mesma de sua posição de repouso para a posição final desejada. Assim, o padrão de fluxo necessário de P a A e B a T ou P a B e A a T é selecionado. Quando o solenóide (2) é desenergizado, o carretel de controle (3) é retornado à sua posição neutra pela mola de retorno (4). Uma substituição manual coberta é fornecida para que o carretel de controle (3) possa ser operado sem energizar o solenóide.

Tipo 4WE5N 6.0B/O ...

Esta versão é uma válvula direcional com 2 posições de comutação e 2 solenóides sem detenções e molas. Não existe posição de comutação definida na condição desenergizada.

Tipo 4we5n 6.0b/de ..

Esta versão é uma válvula direcional com 2 posição de comutação, 2 solenóides e um detentor. Assim, as posições de comutação relevantes são fixas e a energização contínua do solenóide não é necessária.

Diagrama de estrutura de nós 5
