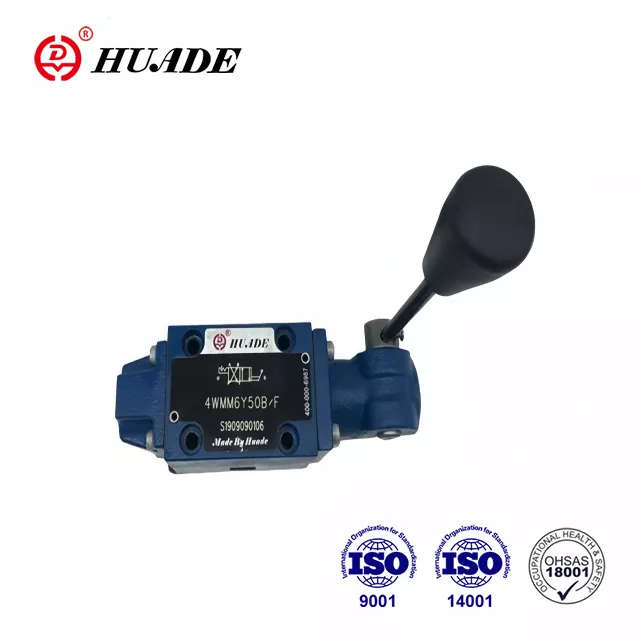

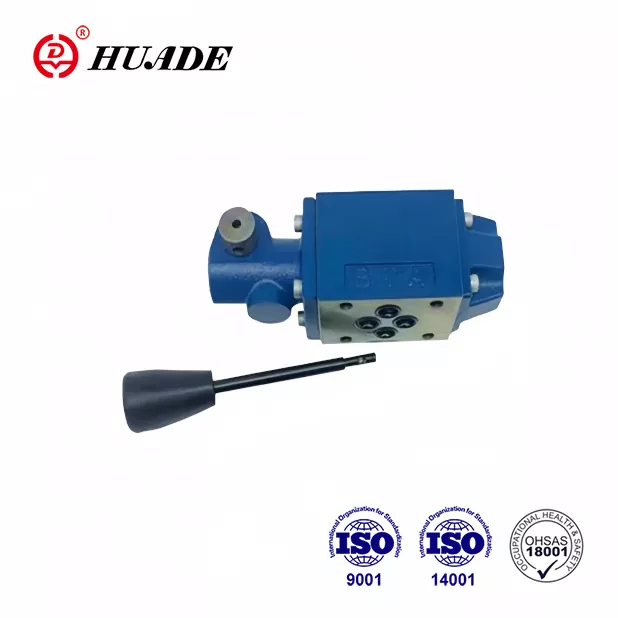

As válvulas WMM 6 podem substituir completamente o mesmo modelo da Rexroth® devido a duas experiências de cooperação de longo prazo entre Huade e Rexroth. O preço do Huade® WMM 6 é mais razoável. É competitivo com boa qualidade e preço mais baixo. Huade opera mais de 750 peças de equipamentos de produção importados dos EUA, Japão, Alemanha e Suíça. Coloca grande ênfase na qualidade com um sistema de testes muito rigoroso. A fábrica passou ISO9001, ISO14001 e OH SAS18001. É uma marca nacional confiável na China. As válvulas hidráulicas da Huade são amplamente utilizadas na indústria militar e em outras áreas devido ao desempenho superior.
|
Dados técnicos (Para aplicações fora destes parâmetros consulte-nos!) |
|||||
|
Tamanho |
6 |
10 |
16 |
25 |
|
|
Máximo |
porta A.B.P(㎫) |
para 31,5 |
para 35 |
||
|
porta T (㎫) |
para 16 |
para 15 |
para 25 |
para 25 |
|
|
Fluxo máximo (L/min) |
para 60 |
para 100 |
para 300 |
para 450 |
|
|
Seção transversal de fluxo (posição de controle 0) |
para o símbolo Q, 6% da seção transversal nominal |
para símbolo Q, V, 16% da seção transversal nominal |
|||
|
Fluido de pressão |
Óleos minerais (para vedação NBR) ou |
||||
|
Faixa de temperatura do fluido de pressão (℃) |
-30~+80 |
||||
|
Faixa de viscosidade (mm2/s) |
2,8 a 500 |
||||
|
Peso (kg) |
aprox.1,4 |
aprox.3,3 |
aprox.8 |
aprox.17 |
|
|
Controle de alimentação na alça (N) |
sem pressão de retorno aprox.20 |
com retenção aprox.16~23 |
aprox.75 |
aprox.120 |
|
Características:
▶ Válvula de carretel direcional de acionamento direto com alavanca manual
▶ Com retorno por mola ou detentor, opcional
▶ Para montagem em subplaca
▶ Tamanho pequeno, grande capacidade de fluxo e boa confiabilidade
▶ Padrão de portabilidade para Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Aplicativo:
A válvula direcional tipo WMM 6 pode ser usada em conjunto com outras válvulas sanduíche do mesmo tamanho. É amplamente utilizado em máquinas de construção, máquinas químicas, máquinas industriais leves, locomotivas e outras indústrias.
As válvulas direcionais WMM 6 são válvulas de carretel direcionais acionadas por alavanca manual. Elas controlam o início, a parada e a direção de um fluxo.
As válvulas direcionais são compostas basicamente por um alojamento①, alavanca manual②, conjunto de controle ③, bem como uma ou duas molas de retorno④. Na condição não operada, o carretel de controle③ é mantido em ponto morto ou em sua posição inicial pelas molas de retorno ④. O carretel de controle③ é acionado através da alavanca manual ②, que atua através de uma junta e do pino⑤ diretamente no carretel de controle ③. A bobina é assim movida da sua posição de repouso para a sua posição de comutação necessária. Após a alavanca manual ② ter retornado à posição zero, o carretel ③ retorna à posição neutra através das molas de retorno ④.
Tipo 4WMM../F.. (com retenção)
Estas válvulas são válvulas de controle direcional de 2 ou 3 posições que são equipadas com um detentor, que opera em todas as posições comutadas
Vista em corte do tipo WMM 6
