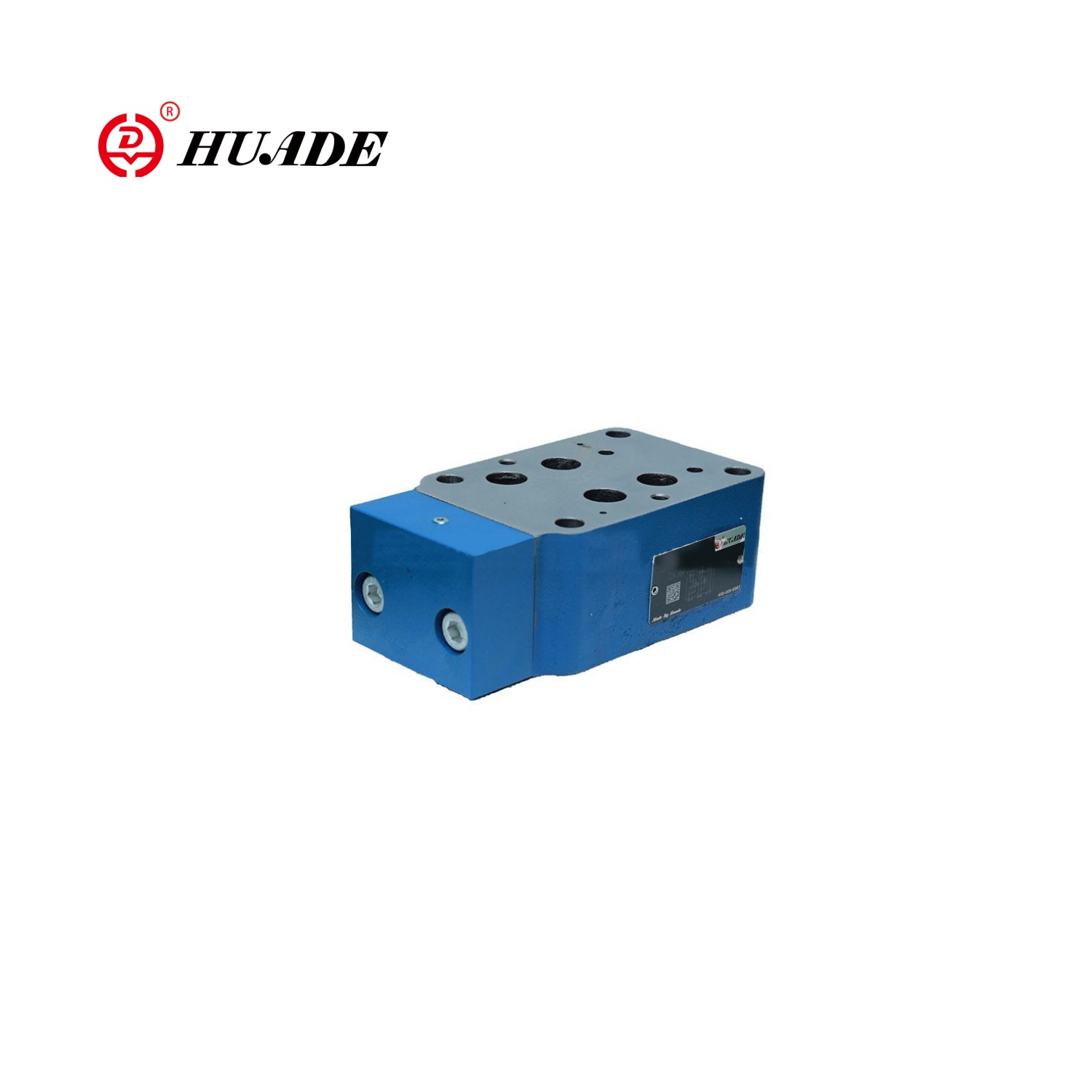

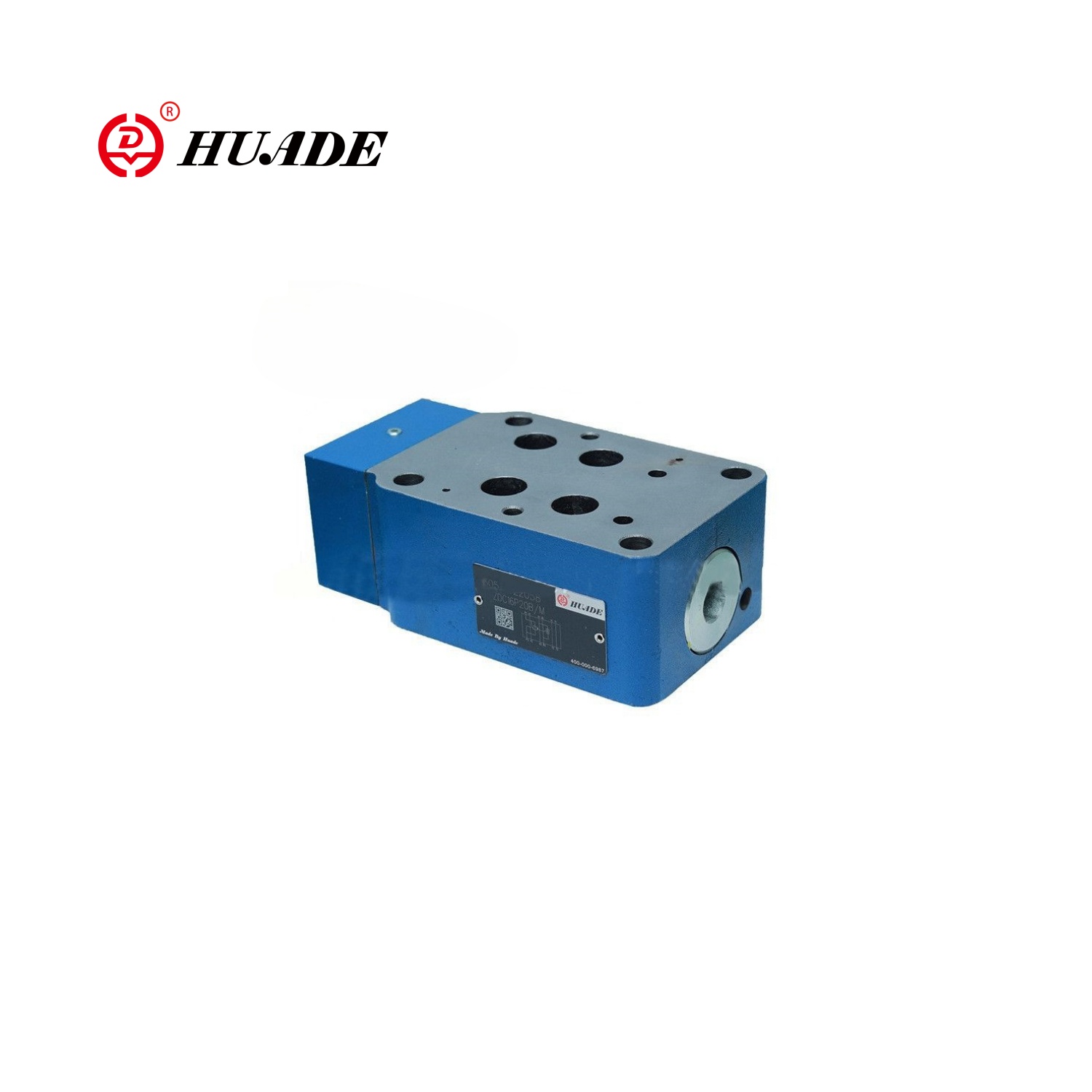

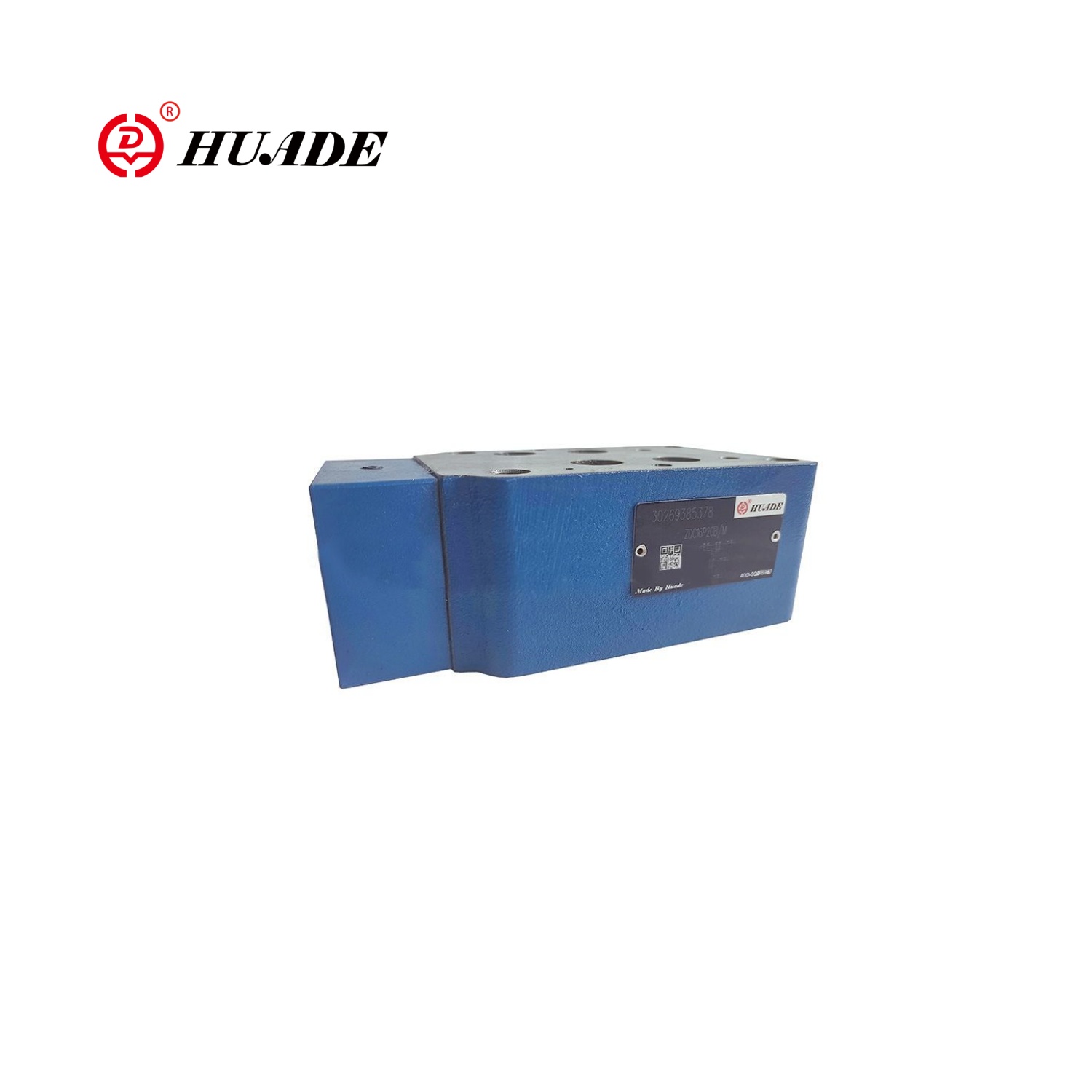

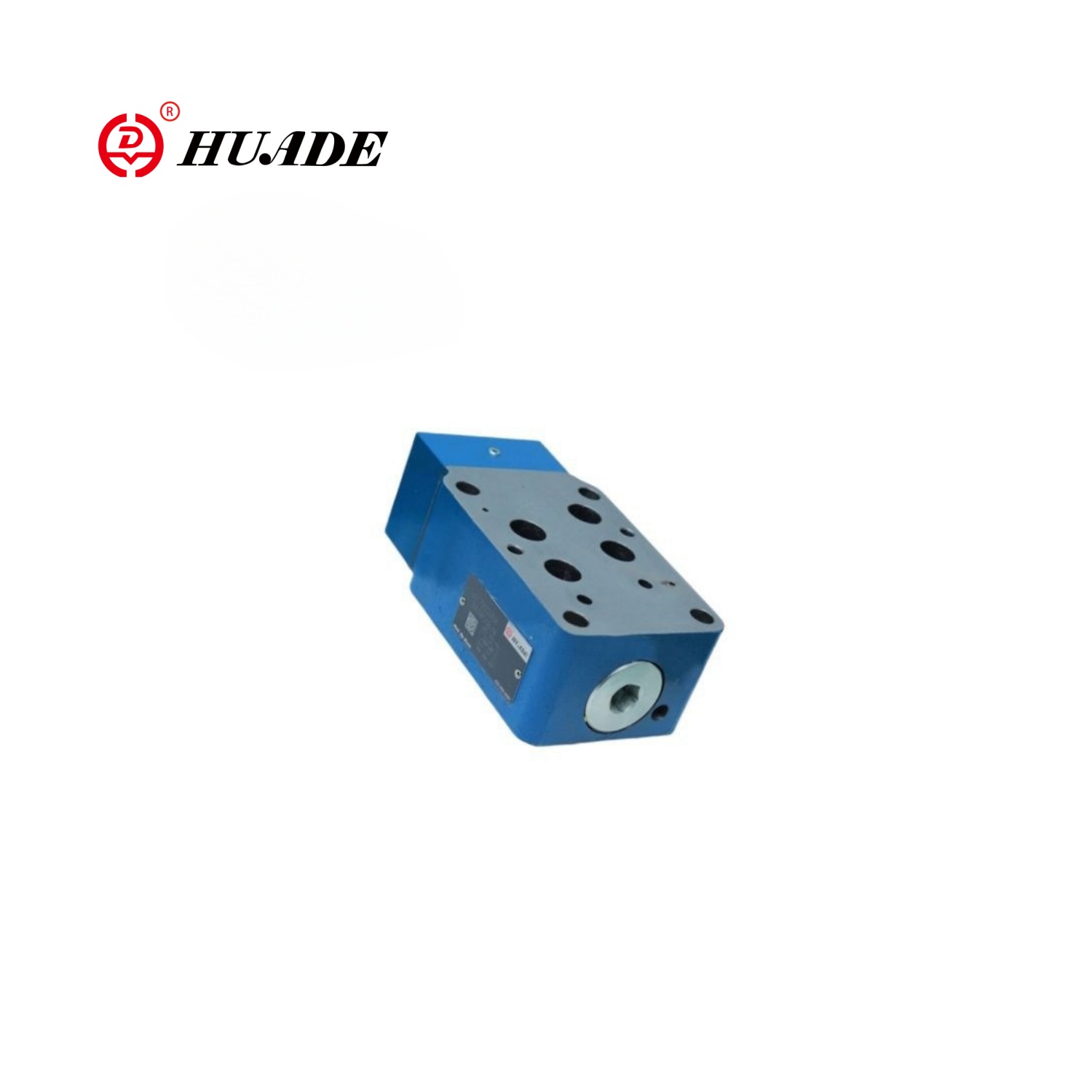

Compensador de pressão do medidor ZDC

O princípio de trabalho do ZDC da válvula é baseado no mecanismo de estrangulamento e compensação de pressão. O compensador de pressão do medidor ZDC é geralmente usado juntamente com uma válvula direcional proporcional WRZ para ajustar o fluxo, controlando a abertura da porta do acelerador, usando o compensador de pressão para manter a diferença de pressão antes e depois da constante da porta do acelerador, alcançando assim a compensação de carga. Isso torna a velocidade do atuador não afetado pelas alterações de carga, melhorando a precisão da estabilidade e controle do sistema.

Parâmetro do produto do compensador de pressão do medidor ZDC

Recurso do produto e aplicação do compensador de pressão do medidor ZDC

Características:

▶ Carregar compensação na porta P a A ou P a B através de uma válvula de ônibus embutida

▶ Versão bidirecional "P '

▶ Versão de 3 vias "P t" (NS10-25)

▶ Controle de fluxo ao trabalhar em conjunto com uma válvula direcional proporcional

Aplicativo:

O compensador de pressão do medidor ZDC é amplamente utilizado em máquinas metalúrgicas, máquinas metalúrgicas, máquinas metalúrgicas.

Função e seção do compensador de pressão do medidor ZDC

As válvulas ZDC de compensador de pressão do medidor são compensadores de pressão de medidor de operação direta do projeto de 2 ou 3 vias.

Eles são usados ​​para a compensação de carga como compensador de pressão do medidor no canal P.

Essas válvulas consistem basicamente no alojamento (1), no carretel de controle (2), na mola de compressão (3) com a arruela de mola (4) e a tampa (5) com válvula de transporte integrada (6).

A mola de compressão (3) mantém o carretel de controle (2) na posição aberta de P1 a P, quando o diferencial de pressão P1 a A1 ou P1 a B1 é inferior a 1,0 MPa.

Se o diferencial de pressão exceder 1.O MPA, o carretel de controle (2) será movido para a esquerda até que o diferencial de pressão seja restaurado.

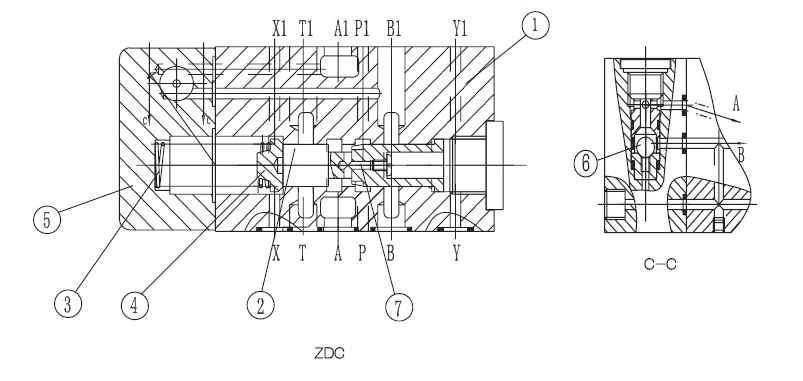

Estrutura de Compensador de pressão do medidor ZDC

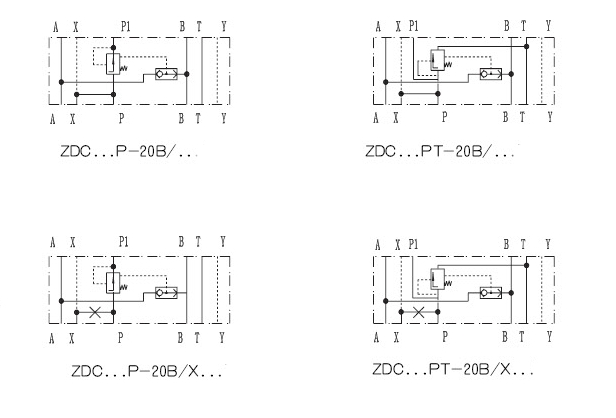

Símbolos do compensador de pressão do medidor ZDC
